双桶立式工业粉尘过滤除尘装置

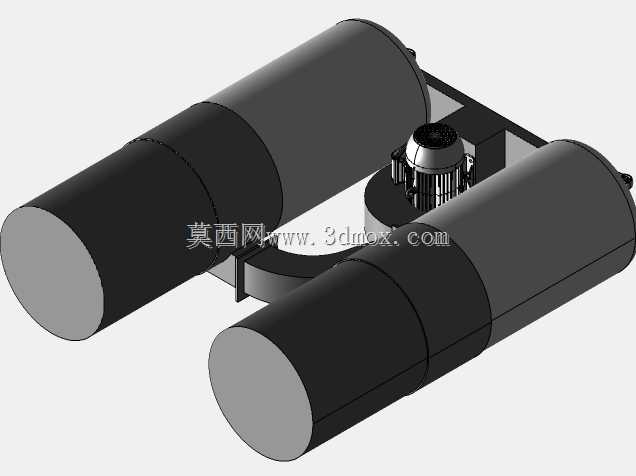

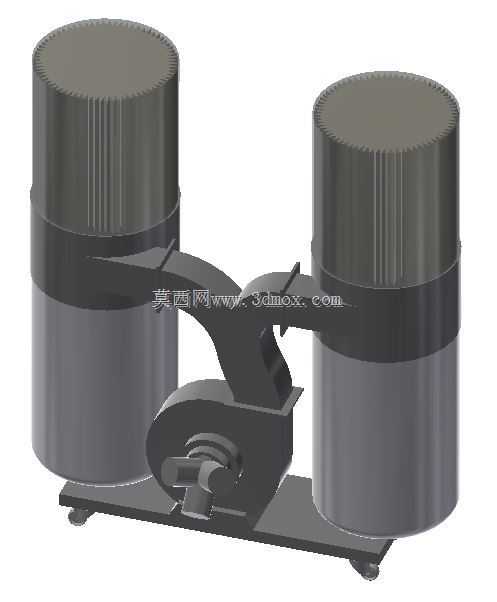

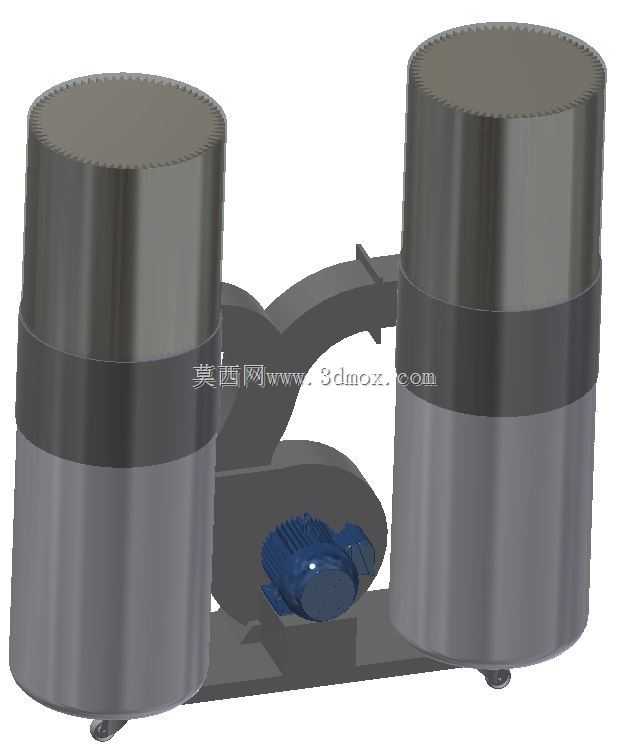

这款双桶立式除尘装置主要面向中小型机加工车间、木工打磨工位、五金抛光作业区等存在持续性浮尘产生的工业场景，可有效捕集作业过程中飘散的金属碎屑、木质粉尘、塑料浮尘等固态颗粒物，避免作业区域粉尘浓度超标，既能够保护一线操作人员的呼吸健康，也能减少粉尘堆积对车间内精密加工设备的磨损影响，同时降低可燃粉尘聚集带来的安全隐患。设备采用双滤桶对称布局搭配中置风机的结构设计，含尘气流从设备侧下方的入口进入风道后，会被风机产生的负压均匀分流至两侧的滤桶腔体，大颗粒粉尘在重力作用下直接沉降到滤桶下部的集尘区域，细微粉尘则被滤桶侧壁的高精度滤芯拦截，过滤后的洁净空气从滤桶顶部的导流结构排出，可直接在车间内循环，无需额外铺设外排管道，降低车间通风改造成本。设计过程中充分考虑了现场使用的实用性需求，将动力风机集成在两个滤桶中间的连接风道位置，既缩短了风道长度减少风压损耗，也让整机重心落在底座中心区域，避免单侧配重带来的放置不稳问题；底座预留了脚轮安装位，可根据工位变动需求灵活移动设备，无需固定安装即可快速投入使用。两个滤桶采用上下分段式箍带固定结构，日常更换滤芯时只需松开箍带即可拆下滤桶上半段，无需拆解整机风道结构，大幅降低日常维护的操作难度。设备入口采用标准100mm口径设计，可直接匹配市面上常见的工业吸尘软管，能够对接打磨台、砂轮机、切割机等产尘设备的除尘接口，也可搭配万向吸尘臂对开放作业点进行点对点捕集。整机安装边界紧凑，双桶布局在保证过滤面积的前提下压缩了横向占地空间，可放置在车间工位间隙、设备旁侧等狭小区域，不会占用过多生产作业空间；底部集尘区域采用抽拉式结构设计，清理积攒的粉尘时无需停机拆解，抽出集尘抽屉即可完成清灰操作，适配长时间连续作业的使用需求。设备搭载的三重过滤结构配合专用FC-10滤芯，对10微米以上的固态颗粒物过滤效率可达99%以上，2.2kW的动力配置可提供2300cfm的稳定风量，能够同时覆盖1-2个相邻产尘工位的除尘需求，兼顾除尘效率与运行能耗，适合中小型加工车间的分散式除尘布局使用。
