阿特拉斯科普柯SD7P膜干燥器结构设计

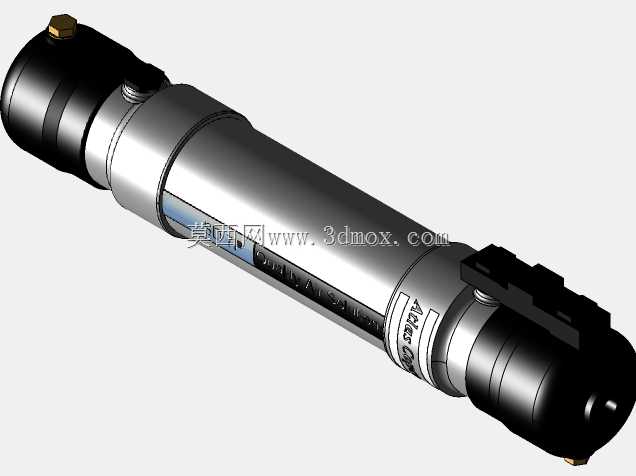

　　在气动系统的现场运维与配套设计中，压缩空气的干燥度是决定下游气动元件寿命、工艺用气品质的核心指标，膜干燥器作为无需电源、无运动部件的紧凑型干燥单元，在小型气动回路、移动气动设备、对安装空间有严格限制的工位场景中应用十分广泛。这款SD7P膜干燥器的三维建模，完全围绕现场安装的实际边界展开，整体采用长圆柱式主体结构，主体外壳采用硬质阳极氧化铝合金材质，既保证了耐压强度，又将整体重量控制在较低水平，适配移动气动工具、小型设备集成的轻量化需求。

　　从功能实现逻辑来看，该干燥器依靠中空纤维膜组的选择性渗透特性完成水分分离，压缩空气从一端接口进入筒体内部后，沿轴向流经填充的纤维膜束，空气中的水蒸气在膜两侧分压差作用下渗透过膜壁，通过筒体侧面的少量吹扫气带出设备外，整个过程无需冷媒、无需加热再生，可连续不间断输出干燥压缩空气，出口压力露点可满足常规气动回路的用气要求，适配气动电磁阀、气缸、气动量仪等元件的用气标准。建模过程中对膜组的填充空间、两端端盖的密封结构做了等比例还原，端盖与筒体的连接采用卡环加密封圈的结构，既保证了1.0MPa工作压力下的密封可靠性，也方便后期维护时拆解更换膜组。

　　在安装边界的设计考量上，该干燥器的两端接口采用标准管螺纹设计，可直接对接现场常用的气动快插接头或硬管连接，筒体侧面预留的吹扫气出口配有小型节流阀结构，可根据入口空气的含湿量调整吹扫气比例，平衡干燥效果与压缩空气损耗。筒体上附带的安装支架采用卡扣式设计，可直接卡装在主体筒体的凹槽位置，支持水平、垂直两种安装方向，安装时无需额外制作复杂的固定工装，仅需两个螺栓即可完成设备固定，适配设备内部狭小空间的安装需求。建模时特意还原了筒体表面的标识刻印位置、端盖的六角拧动结构，方便现场安装时通过扳手完成端盖的紧固操作，避免安装过程中对筒体表面造成损伤。

　　从实际应用场景出发，这类膜干燥器常配套在小型空压机出口、气动工具进气端、精密气动测量设备的前置处理单元中，相比传统的冷冻式干燥器，它没有制冷压缩机、没有冷凝水排放阀，不存在低温环境下结冰失效的问题，可在零下温度的户外场景中稳定工作；相比吸附式干燥器，它没有吸附剂磨损、定期更换吸附剂的维护需求，无周期性的压力波动，输出气压稳定性更优。建模过程中对筒体的壁厚做了符合压力容器规范的还原，两端的气流缓冲腔设计可避免入口气流直接冲击膜组，延长内部膜丝的使用寿命，端盖处的密封槽尺寸、密封圈压缩率都按照气动元件的密封标准做了匹配，保证三维模型可直接用于配套设备的布局校核、安装干涉检查，也可作为同类膜干燥器结构设计的参考样例，帮助设计人员快速完成紧凑型空气处理单元的方案迭代。在做设备整体布局时，该干燥器的圆柱外形可充分利用管路旁边的狭长空间，无需预留大面积的操作维护空间，仅需在端盖位置预留少量的拆解空间即可完成后期维护作业，非常适合集成在空间紧凑的自动化设备、移动气动工作站、小型制氮设备等配套系统中。
