500公斤级手动起重手拉葫芦结构模型

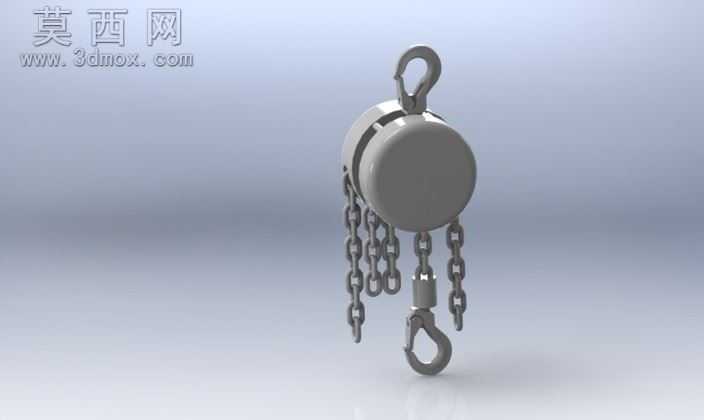

本模型为额定载荷500公斤的手拉葫芦三维设计作品，建模阶段严格遵循手动起重葫芦的行业设计规范，完整还原了手拉葫芦的全部核心结构组成。建模过程中首先完成上吊钩组件的搭建，精准还原了吊钩的防脱卡榫结构、悬挂连接销轴的装配关系，确保上吊钩可实现360度灵活回转，匹配实际使用中的多角度悬挂需求。随后完成链轮传动腔体的主体建模，对内部的行星减速齿轮组、棘轮止逆结构、摩擦片制动组件都做了等比例还原，清晰呈现了手拉葫芦“拽动手拉链条带动链轮转动，经减速机构放大扭矩后驱动起重链轮收放起重链条”的传动逻辑，止逆棘爪与棘轮的啮合结构也做了精细化处理，可直观展示重物起吊后的自锁防坠原理。起重链条部分采用逐节建模的方式，还原了每一节链环的铰接关系，链条与起重链轮的啮合齿位完全匹配，避免了传动干涉问题；下吊钩组件同样设置了防脱卡扣结构，吊钩与链条末端的连接吊环、推力轴承结构都完整呈现，确保下吊钩可随重物灵活转动不发生链条扭结。材质与渲染阶段，为链轮腔体、吊钩等承重部件赋予了哑光合金结构钢材质，模拟铸钢件经喷丸处理后的细腻磨砂质感；为传动链条赋予了高强度合金钢材质，添加了轻微的金属反光与使用磨损质感，还原工业起重链条的真实外观；各部件的连接销轴、止动垫片等小零件也做了材质区分，提升模型的结构辨识度。渲染采用柔和的影棚布光，多角度呈现模型的整体外观与结构细节，既可以作为起重设备结构教学的演示素材，也可用于仓储吊装场景的三维可视化搭建，模型结构完整无破面，各部件的装配关系符合实际生产装配逻辑，可直接用于结构拆解演示、原理动画制作等用途。
