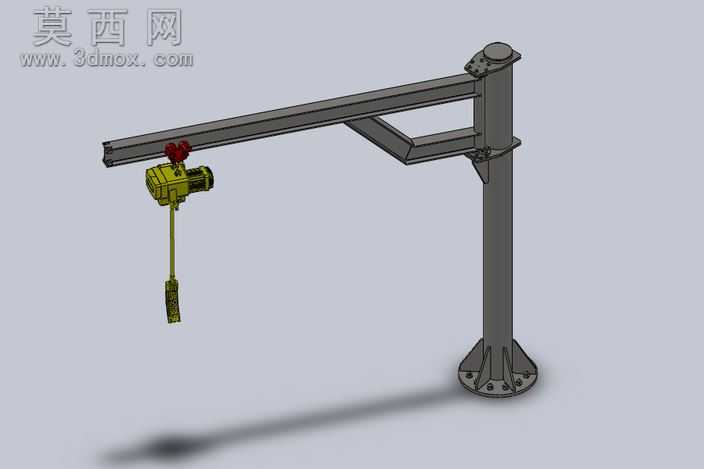

定柱式MF旋臂起重设备三维设计模型

本款旋臂起重机三维模型采用参数化建模方式完成整体搭建，建模过程严格遵循起重设备的结构设计规范，完整还原了定柱式旋臂吊的全部核心结构。模型整体由立式承重立柱、水平旋臂横梁、斜向加强支撑、环向回转支座、底部安装法兰、电动葫芦总成、操作控制手柄几大模块组成，各部件间的装配关系完全匹配实际设备的安装逻辑，可清晰展示设备的运动配合关系。建模阶段对各部件的材质做了区分设置：承重立柱与横梁采用热轧型钢的哑光金属质感材质，表面做了轻微的氧化质感处理，还原钢结构件的真实外观；电动葫芦外壳采用亮黄色工业漆材质，搭配内部的钢丝绳卷筒、行走轮组的金属原色，操作手柄采用工程塑料的哑光质感，不同材质的区分让模型渲染后层次清晰，辨识度高。结构设计上，底部法兰设置了均匀分布的地脚螺栓孔，可直观展示设备的地面固定方式；立柱顶部的回转支座采用轴承配合结构，可实现水平旋臂360度范围的回转作业；横梁与立柱间设置的三角斜撑有效强化了悬臂的承重能力，避免重载下横梁出现下挠变形；电动葫芦可沿横梁下侧的轨道做水平移动，配合葫芦自带的吊钩升降结构，可覆盖作业半径内的所有吊装点位。设计思路围绕中小吨位的工位辅助吊装需求展开，整体结构紧凑，安装占用空间小，作业灵活度高，可作为生产车间、仓储区域的定点吊装辅助设备，用于完成工件的装卸、转运、工位间的短距离吊装作业，有效降低人工搬运的劳动强度，提升零散吊装作业的效率。模型完整还原了设备的各部分细节，包括螺栓连接点位、加强筋结构、葫芦的吊钩防脱装置、控制线缆的走线布局都做了精细化建模，可用于起重设备的结构教学、方案展示、作业模拟等场景，也可作为同类设备设计优化的参考基础。
