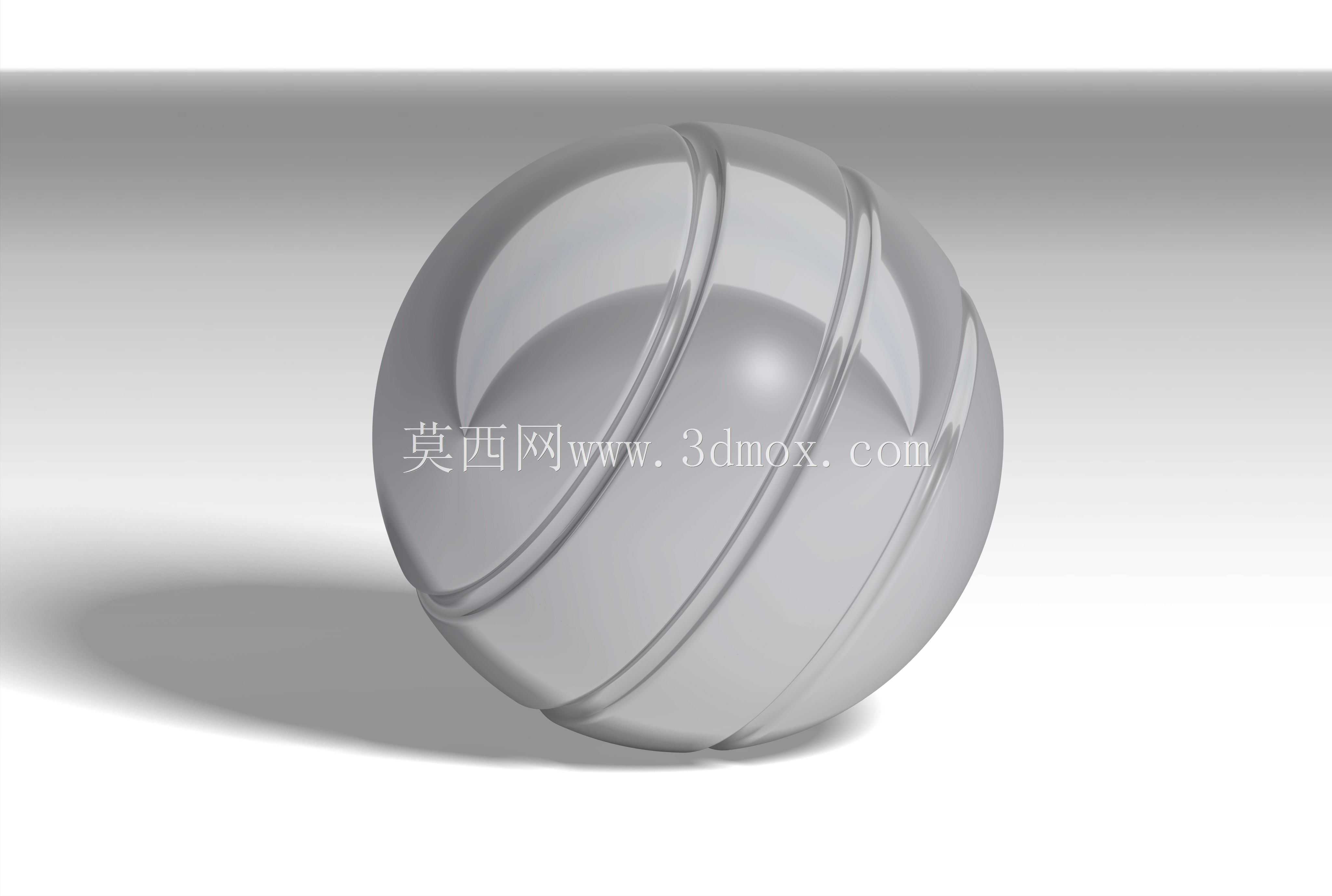

带环形凹槽的透明展示球形结构

这类带环形凹槽的球形结构，常作为工业设计展、机械成果展的展示载体使用，也可作为教学场景中曲面建模练习的参照样件，在产品外观验证环节，还能充当透明外壳类产品的概念验证原型。从结构设计角度看，整体采用正球体作为基础构型，外表面均匀分布三道平行环形凹槽，凹槽的截面采用圆弧过渡设计，避免了直角结构带来的应力集中问题，同时让整体线条更具流畅感。透明材质的选型思路，是为了在展示过程中能够清晰呈现内部嵌套的实心球结构，让观者直观看到双层球体的装配关系，环形凹槽除了装饰作用外，还可作为手持位置的防滑结构，在移动展示件时增大手指与球面的摩擦力，降低滑落风险。设计过程中首先确定球体的基准直径，以球心为坐标原点建立三维坐标系，三道环形凹槽的回转中心均与球体竖直轴线重合，相邻凹槽的间距保持一致，保证整体外观的对称性。建模时先构建外层空心球壳，再通过回转切除的方式加工出环形凹槽，最后在球壳内部装配同心的实心内球，内外球之间预留均匀的间隙，避免装配时出现干涉。安装摆放时无需额外固定结构，依靠球面与平面的接触即可稳定放置，若需要在展架上固定，可在球体底部加工小平面作为安装基准面，不会破坏整体外观的完整性。这类结构的曲面曲率连续，加工时若采用透明树脂3D打印，需要注意凹槽位置的支撑设置，避免打印后出现表面瑕疵影响透明展示效果，若采用机加工方式制作，则需要采用多轴联动加工设备，保证环形凹槽的曲面精度，抛光环节要重点处理凹槽内侧的表面粗糙度，避免光线折射出现不均匀的问题。在实际展示应用中，还可在内外球的间隙中放置小型展示铭牌或者发光组件，提升展示的视觉效果，环形凹槽也可缠绕装饰性线条或者标识带，适配不同的展示主题需求。
