黑白双色激光切割方形散热灯具结构

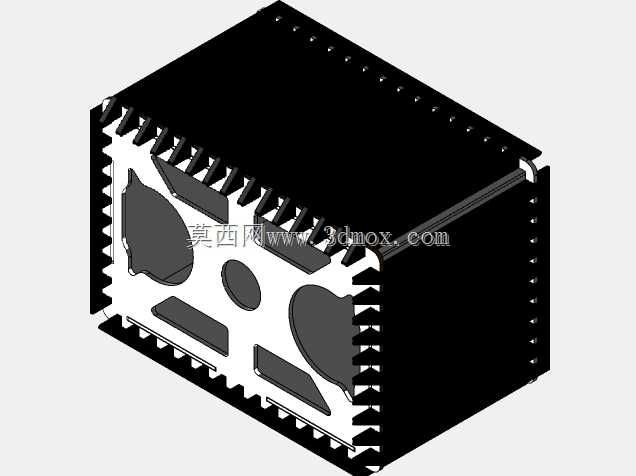

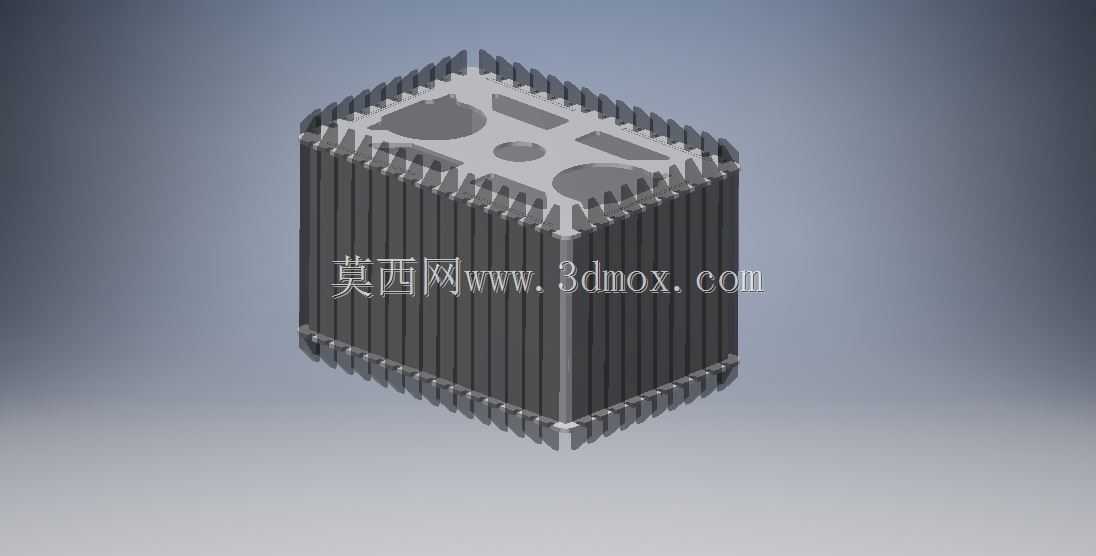

这款方形散热结构灯具，主要面向工业设备局部照明、小型工位补光、电子设备内置辅助照明场景设计，适配激光切割加工的丙烯酸材质装配需求，整体采用方正六面体构型，周身密布竖向散热鳍片，可在密闭或半密闭安装空间内快速导出光源工作产生的热量，避免光源长期高温工作出现光衰过快、寿命折损的问题。设计阶段优先考虑激光切割工艺的加工便利性，所有外露棱边均做了适配切割走刀的圆角过渡，没有复杂的曲面倒扣结构，板材拼接处预留了0.15mm的装配公差，可直接通过激光切割下料后完成拼合组装，无需额外开模，小批量试制阶段可大幅压缩加工周期与成本。顶部端面预留了三个不同规格的安装孔位，分别对应光源走线、固定锁付、调光模块安装的需求，孔位边缘做了沉台设计，锁付螺丝后不会突出端面，保证安装面的平整度，可直接贴合设备内壁或安装支架固定，无需额外加装垫片调整间隙。整体外轮廓尺寸控制在紧凑型区间，安装边界预留了鳍片向外突出的安全距离，安装时无需为周边结构预留过大避让空间，可适配狭窄的设备内部安装位，鳍片的排布密度经过热传导仿真验证，在保证结构强度的前提下最大化散热面积，竖向排布的鳍片可形成自然对流风道，无需额外加装散热风扇即可满足常规功率光源的散热需求。结构拼接处采用卡槽式设计，丙烯酸材质的透光面板可直接卡入壳体预留的槽位，无需打胶即可完成固定，后期维护更换光源或透光面板时可直接拆卸，不会破坏壳体结构。壳体边角的齿状结构除了辅助散热外，还可作为安装时的防滑定位结构，在支架上固定时可增大接触摩擦力，避免长期受设备振动影响出现移位、松动的问题。设计过程中规避了需要多轴加工的复杂特征，所有结构特征均可通过平面激光切割完成加工，加工过程中无需二次装夹调整，单批次加工的良率可保持在较高水平，适配小批量定制化的照明设备生产需求，也可作为标准化散热灯具壳体适配不同功率的内置光源模块。
