85毫米规格普克斯鼻甲结构件设计

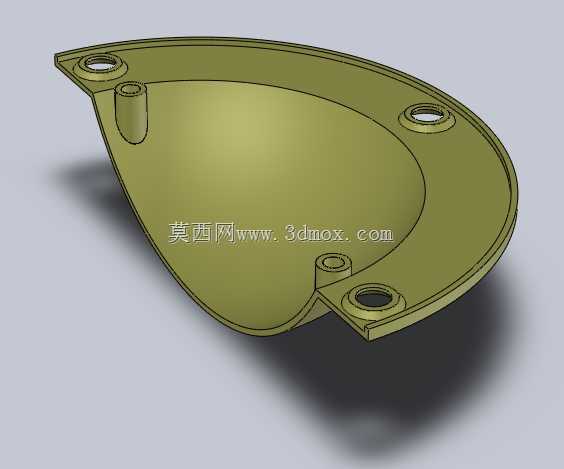

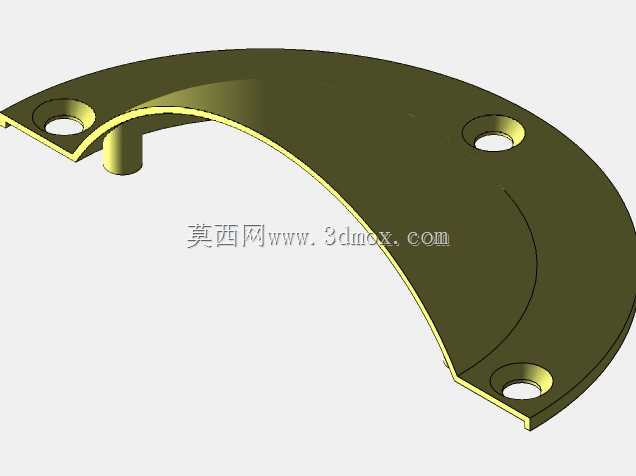

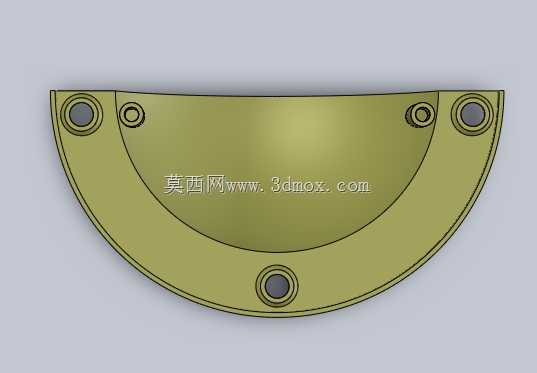

该结构件为适配特定流体导流场景设计的弧面导流部件，整体轮廓贴合85毫米直径的弧形安装基面，采用半包围弧面构型，核心作用是在流体通路中完成气流或液流的导向分流，避免通路内出现紊流、涡流造成的能量损耗或流道异响。从安装边界来看，部件沿弧面外缘均匀布置四个带沉台的安装孔位，其中两个孔位位于弧面平直段的延伸凸耳上，另外两个沿弧面圆周方向排布，所有孔位的沉台深度统一适配标准紧固件的头部高度，安装后紧固件端面不会突出部件工作面，保证流道内壁的平滑度。部件内侧弧面为连续光滑曲面，曲面曲率从弧顶到两侧安装边平滑过渡，不存在突变折角，可有效降低流体经过时的阻力，减少介质在部件表面的附着堆积。设计阶段优先考虑了部件与安装基座的贴合精度，所有安装孔的位置度公差控制在0.1毫米范围内，安装边的平面度公差设置为0.05毫米，避免安装后出现缝隙导致介质泄漏。部件上额外设置的圆柱凸台为定位基准结构，装配时可先通过该凸台与基座上的定位孔完成预定位，再锁紧安装紧固件，大幅降低装配对位的难度，提升批量装配的效率。该部件可应用在通风管路导流、小型流体设备腔体内壁导流、卫浴设备出水导流等场景，弧面壁厚经过受力校核，在常规工作压力下不会出现形变，外缘的翻边结构进一步提升了部件整体的刚性，即使在长期受流体冲刷的工况下，也能保持结构形态稳定，不会出现共振异响。建模过程中对所有安装孔、定位凸台与主体弧面的衔接位置做了圆角过渡处理，既消除了应力集中隐患，也适配注塑或压铸工艺的脱模要求，减少生产过程中的不良率。部件的工作面与安装面的垂直公差经过严格控制，保证安装后弧面的朝向精度，确保导流方向符合设计预期，不会出现流体偏流的问题。
