家装墙面暗装式双联电源插座结构设计

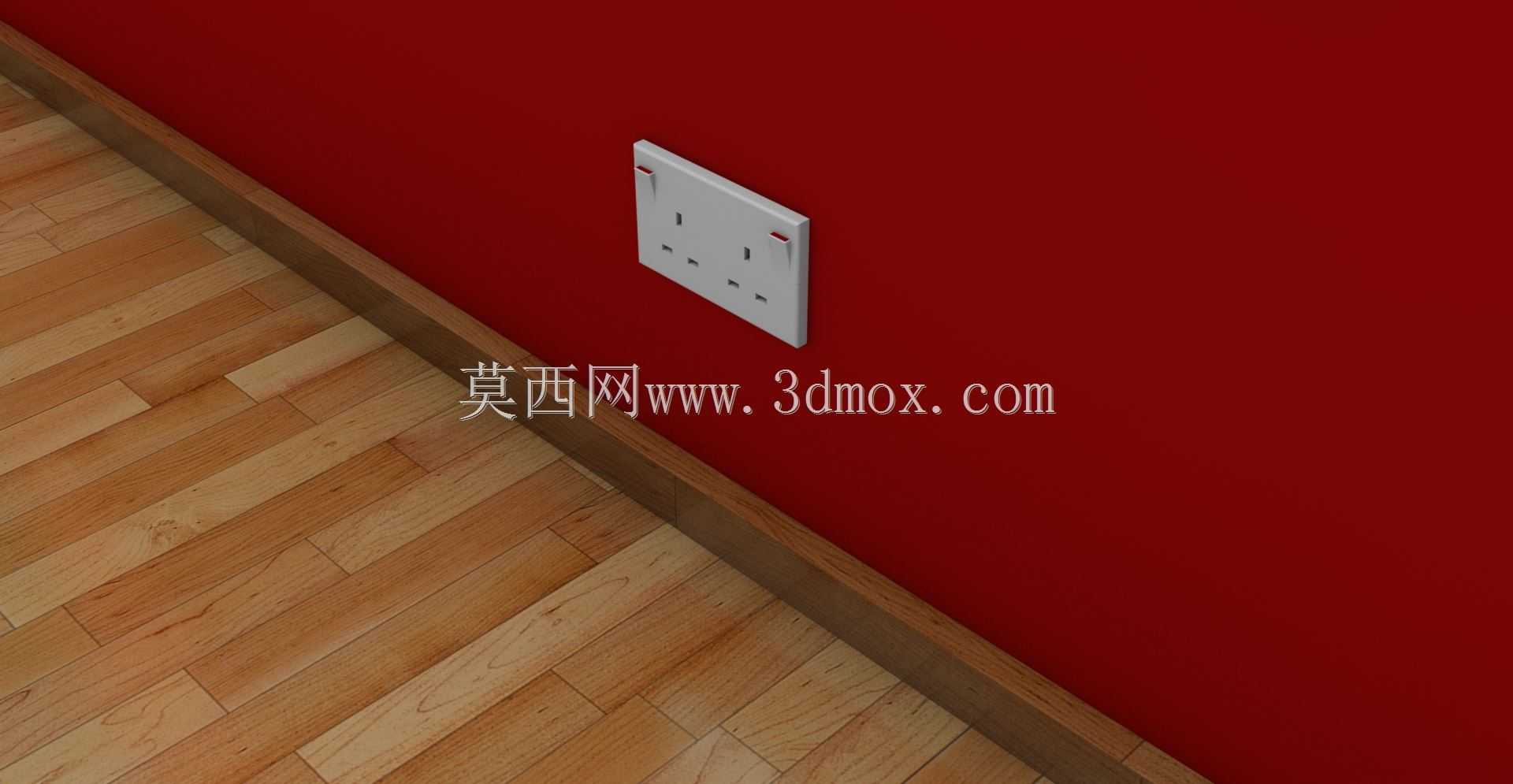

日常家装与商用空间的墙面供电场景中，暗装式双联电源插座是覆盖小功率用电设备取电需求的核心电工配件，这类插座需要同时兼顾墙面安装后的贴合度、插拔操作的便利性以及长期使用的结构可靠性，在三维结构设计阶段需要围绕实际安装与使用的全流程细节做针对性考量。从安装边界来看，这类暗装插座需要匹配国标86型底盒的安装尺寸，底座的固定孔位间距严格对应底盒预装的螺丝柱位置，面板外沿尺寸略大于底盒开口，安装完成后可以完全遮盖墙面开槽的边缘缝隙，避免墙面修补瑕疵外露，面板与墙面的贴合间隙控制在0.5mm以内，减少积灰同时保证视觉整洁。设计过程中首先要考虑内部铜件的排布空间，双联布局的插座需要同时兼容两扁插与三扁插的插套结构，两个插座位之间的中心间距要留足插头插拔的操作空间，避免两个大尺寸插头同时插入时出现互相干涉的情况，插套的夹持力需要经过结构校核，保证插头插入后接触电阻稳定，不会出现松动打火的隐患。面板的材质选用需要兼顾阻燃性能与表面抗刮擦能力，外露面做哑光磨砂处理，减少日常使用中的指纹残留与划痕显影，面板边缘做小弧度倒角处理，避免安装或日常触碰时出现尖锐棱角刮蹭的问题。从实际使用场景出发，插座的插拔行程做了优化，插头插入时的阻尼感均匀，不会出现过紧导致插拔费力、或是过松导致接触不良的问题，内部的安全保护门结构是设计重点，未插入插头时保护门完全封闭插套孔，单孔插入时会触发锁止结构，避免儿童误触导致的触电风险，只有零火地三孔同时受力时保护门才会同步开启，兼顾使用便利性与用电安全性。底座部分的走线空间做了扩容处理，可以同时容纳多股2.5平方毫米的铜芯线接入，接线端子采用压片式结构，锁紧螺丝时可以将导线牢牢压紧，避免长期使用后导线松脱，底座边缘预留了穿线孔的敲落位，适配不同方向的进线走线需求，不管是底盒上方、下方还是侧方进线，都可以轻松敲落对应位置的挡板完成布线。在三维建模过程中，需要重点校核面板与底座的卡扣配合结构，卡扣的扣合量控制在合理范围，既可以保证面板扣合后不会轻易松脱，也能在后期检修拆卸时不需要借助尖锐工具就能轻松取下面板，不会撬坏面板边缘。同时要考虑墙面安装后的水平度调节余量，固定底座的螺丝孔做了小幅的长圆孔设计，安装时可以微调底座的水平角度，保证面板安装后与墙面踢脚线、门框等参考边保持平行，提升装修完工后的视觉规整度。
