家用墙面翘板式电灯开关结构设计

　　日常民用与商用建筑的照明回路控制场景中，墙面翘板式电灯开关是覆盖量级最大的终端控制部件，从住宅的卧室、客厅、厨卫区域，到写字楼办公隔间、公共走廊、商业门店的墙面点位，这类开关承担着照明回路通断控制的核心功能，是低压终端配电系统里和使用者接触频次最高的部件之一。不同于工业场景的重载控制开关，这类民用开关的额定通断电流通常匹配10A-16A的照明回路负载，适配220V交流市电环境，日常操作频次高，对操作手感、结构可靠性、安装适配性都有明确的工程要求。

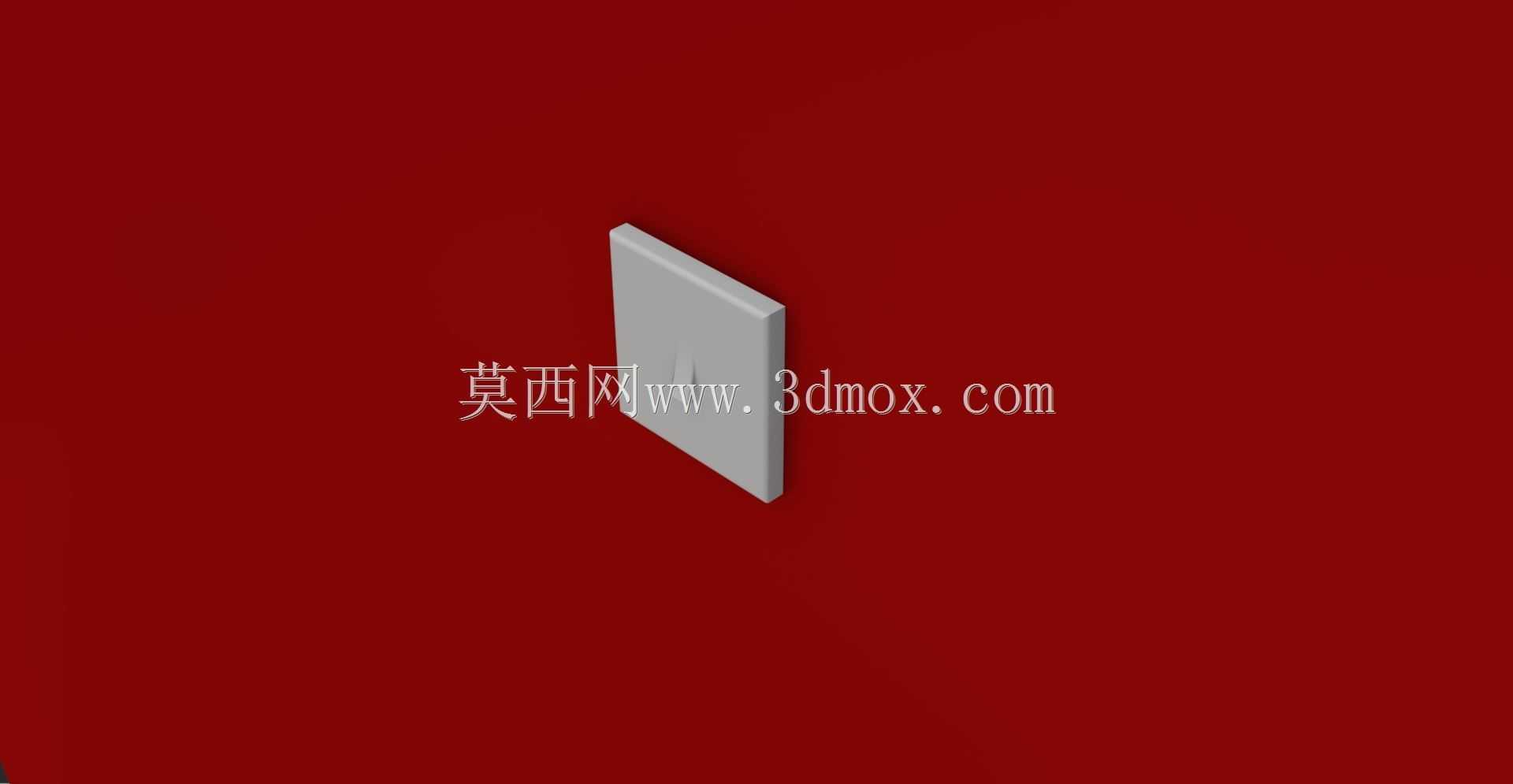

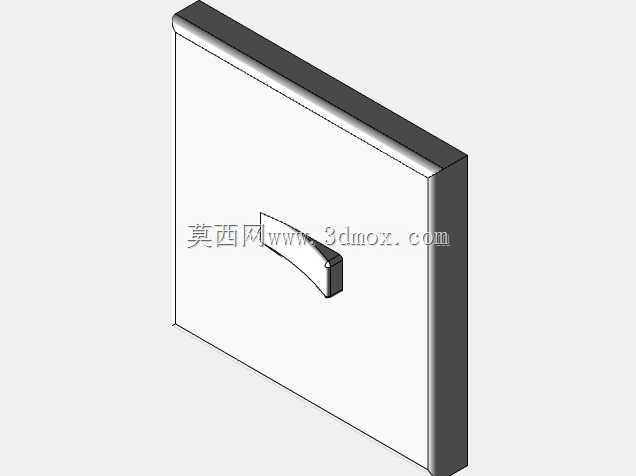

　　从结构设计逻辑来看，这款翘板式开关采用常见的86型安装底座适配尺寸，也就是行业通用的标准底盒安装边界，面板整体为正方形结构，安装孔位间距匹配国标86底盒的固定孔位，安装完成后面板与墙面贴合间隙控制在1mm以内，避免积灰同时保证外观整洁。开关的操作翘板采用单边按压的跷跷板结构，按压行程控制在3-4mm区间，按压力度设置在1.5N-2.5N之间，既不会因为力度过轻导致误触发，也不会因为力度过大造成长期使用的操作疲劳，翘板与面板之间的活动间隙控制在0.3mm以内，既保证按压动作顺畅无卡滞，也能避免灰尘、水汽从缝隙进入开关内部的触点腔体。

　　内部结构设计上，开关的触点组件采用银合金触点材质，相比纯铜触点具备更好的耐电弧烧蚀能力，能够承受日常通断瞬间产生的电弧冲击，延长开关的实际使用寿命，触点的接触压力通过内置的弹簧结构保证稳定，长期使用不会出现接触不良、触点发热的问题。开关的接线端子采用压线式结构，能够适配1.5平方到4平方的铜芯照明导线，接线时无需弯圈，直接将剥好的导线插入端子后拧紧压线螺丝即可，能够降低现场施工的接线难度，同时保证导线连接的可靠性，避免虚接引发的发热隐患。

　　从实际安装适配的角度，这款开关的底座深度控制在35mm以内，能够适配市面上绝大多数标准86型暗装底盒，即使是老房改造场景下的旧底盒，也能顺利完成安装，不需要额外扩孔或者更换底盒。面板表面采用哑光磨砂的PC材质，具备良好的抗冲击、耐紫外线性能，长期使用不会出现发黄、变色的问题，表面的污渍也可以直接用湿抹布擦拭清理，不会留下明显的擦拭痕迹。开关的翘板操作位置设置了轻微的触感凸起，即使在黑暗环境下，使用者也可以通过触感快速找到开关的按压位置，不需要额外摸索，提升夜间使用的便利性。

　　在结构可靠性验证的维度，这类开关的设计需要满足至少40000次的通断操作寿命，按照普通家庭每天操作10次计算，理论使用寿命可以超过10年，能够覆盖住宅的常规装修周期。内部的载流部件采用一体化铜件结构，减少了铆接连接点的电阻，降低长期大负载下的发热风险，开关的绝缘部件全部采用阻燃PC材质，阻燃等级达到UL94-V0级，即使内部出现异常发热，也不会出现明火蔓延的问题，满足低压电器的安全规范要求。

　　不同于集成了智能模块的智能开关，这款传统机械结构的翘板开关不需要额外供电，不存在待机功耗，也不会因为网络故障出现控制失效的问题，在对可靠性要求高、不需要智能控制的场景下，是性价比极高的照明控制方案。开关的整体结构没有复杂的传动部件，生产装配工艺简单，零部件数量少，后期如果出现故障，更换维护的成本也极低，只需要断电后面板拆下即可完成更换，不需要重新布设线路。在实际工程选型中，这类开关可以根据回路控制需求，做成单开、双开、三开甚至四开的结构，同一个面板上集成多个独立的开关翘板，分别控制不同回路的照明灯具，减少墙面开孔数量，提升墙面的整洁度。
