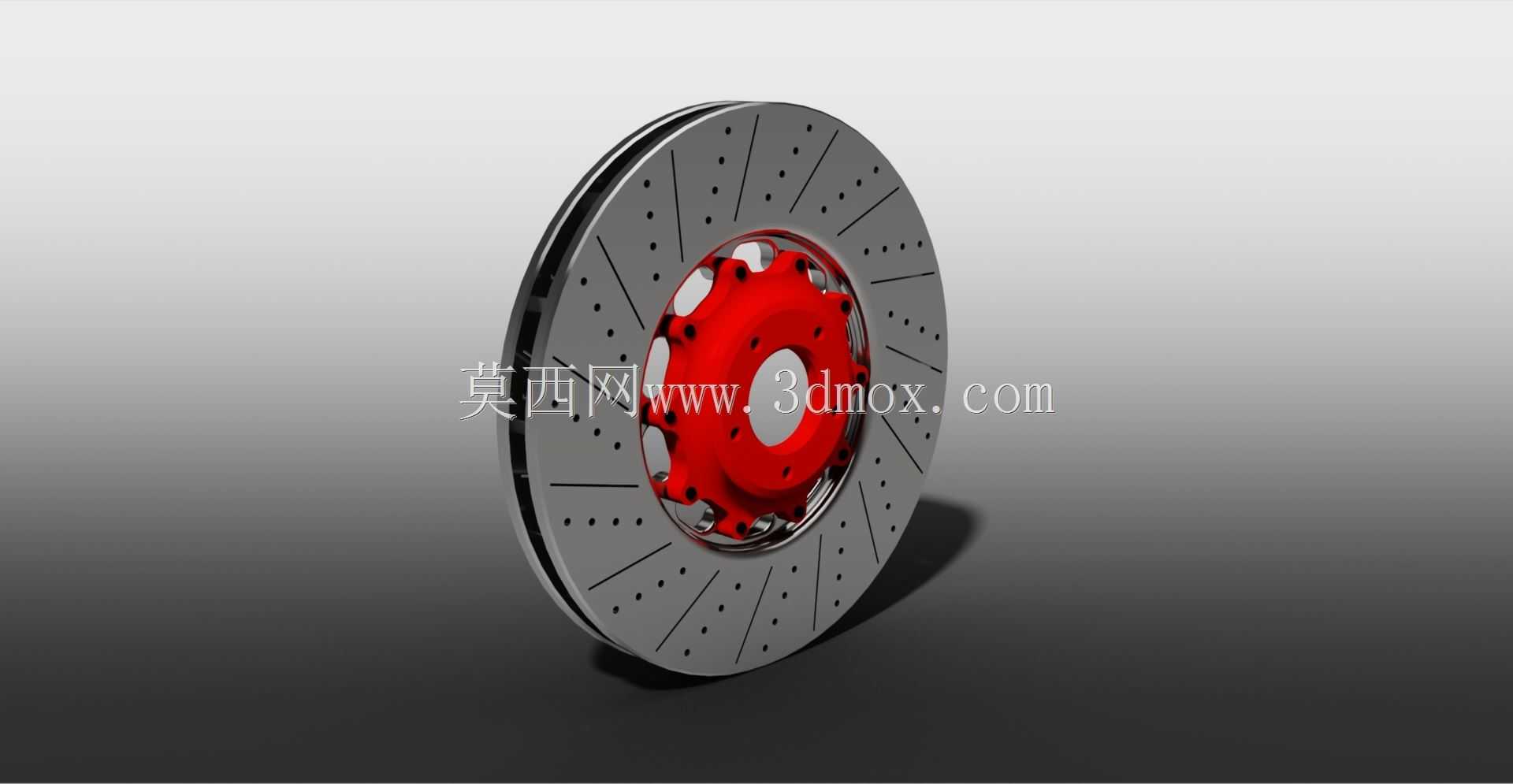

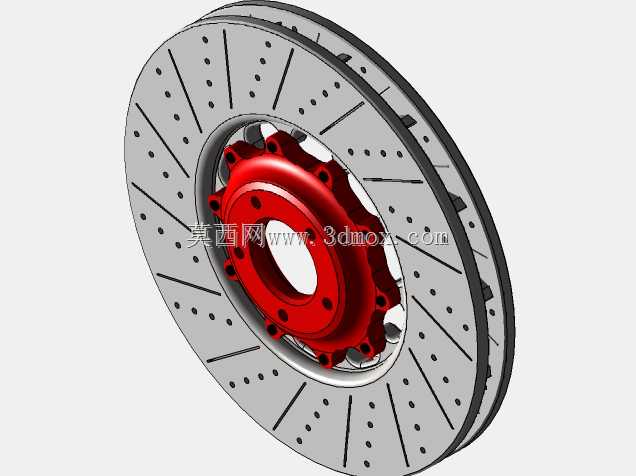

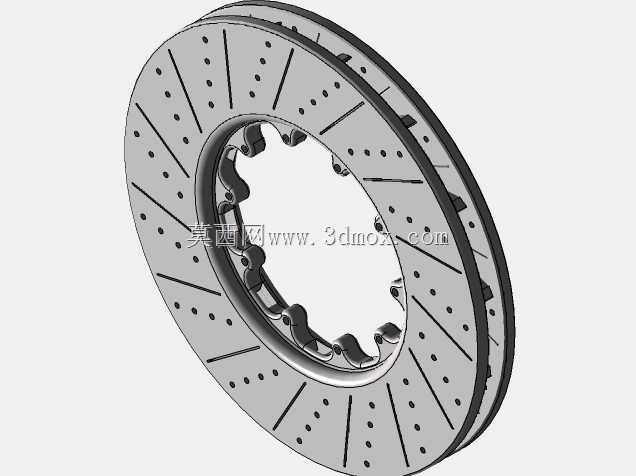

在乘用车与轻型商用车的行车制动系统中,盘式制动结构早已替代传统鼓式制动成为前轮标配,部分高性能车型甚至会采用前后全盘式配置,核心原因在于其散热效率更高、制动热衰退抗性更强,连续制动工况下的制动力输出稳定性远优于鼓式结构。这套盘式制动结构的核心摩擦副采用通风式双层盘体设计,两层盘片之间预留均匀分布的通风导流通道,车辆行驶时气流可从盘体内缘进入、沿离心方向从外缘甩出,带走制动过程中摩擦片挤压产生的大量热量,避免高温导致摩擦系数骤降。盘体摩擦表面加工有径向排布的划线与阵列式通孔,划线结构可在制动时刮除摩擦片表面的磨屑与高温产生的胶状附着物,避免磨屑在摩擦面间形成滑移层降低制动效率,通孔则进一步提升散热效率,同时可快速排走雨天制动时摩擦面间的水膜,缩短湿滑路面的制动响应距离。盘体中心的红色安装帽为一体式铸造的轮毂连接座,其上均匀分布的螺栓孔与车轮轮毂的定位凸台完全匹配,安装时需保证制动盘的端面跳动量控制在0.05mm以内,否则会引发制动踏板抖动、方向盘震手等故障。设计过程中首先要匹配对应车型的轮辋内径尺寸,制动盘的外径需与轮辋内部预留的制动腔空间保留至少10mm的安全间隙,避免车辆行驶过程中颠簸导致盘体与轮辋发生剐蹭;中心安装座的定位止口直径需与轮毂轴头的外径采用H7/h6的间隙配合,保证装配时制动盘与轮毂同轴,避免动平衡超标。摩擦片的工作区域对应盘体上的环形摩擦带,设计时需保证摩擦片的内外缘完全落在摩擦带范围内,不能超出盘体外缘也不能过度靠近中心通风道入口,否则会导致摩擦面受力不均、局部偏磨。日常车辆维保中,这类划线打孔通风盘的磨损极限通常为盘体原始厚度减少2mm,达到磨损极限后必须整体更换,不能采用车削加工的方式修复,否则会导致盘体强度下降、通风道变形,高速制动时存在盘体碎裂的风险。
- 上一篇:攀岩凸轮机械结构四规格组套设计
- 下一篇:奥迪R8 V10跑车整车结构三维数模
- 全部评论(0)
- 模板大小: 2.19 MB
- 售价:5金币
- 下载次数: 164
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 制动器
