框架平台1毫米轧制用钣金固定构件

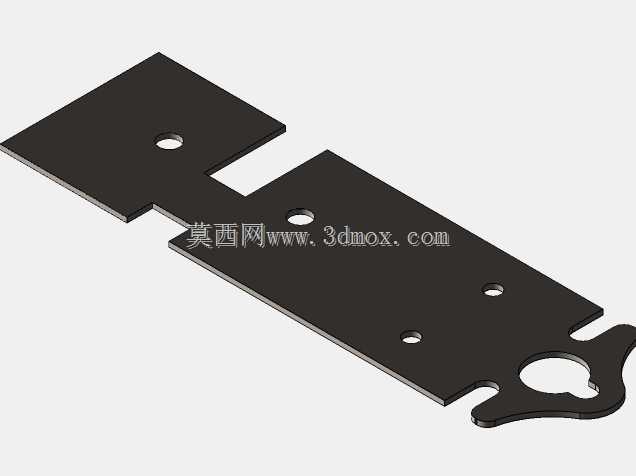

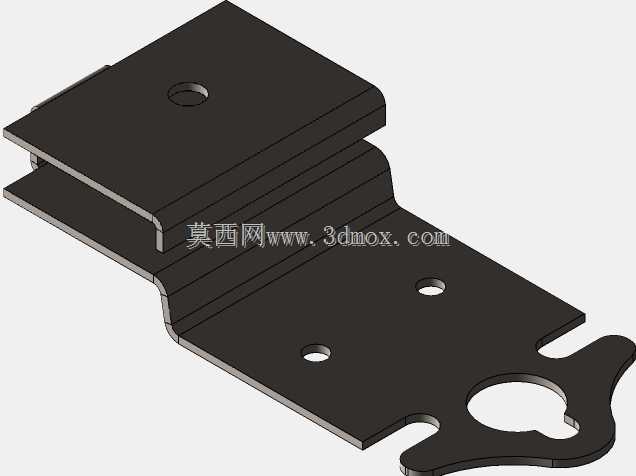

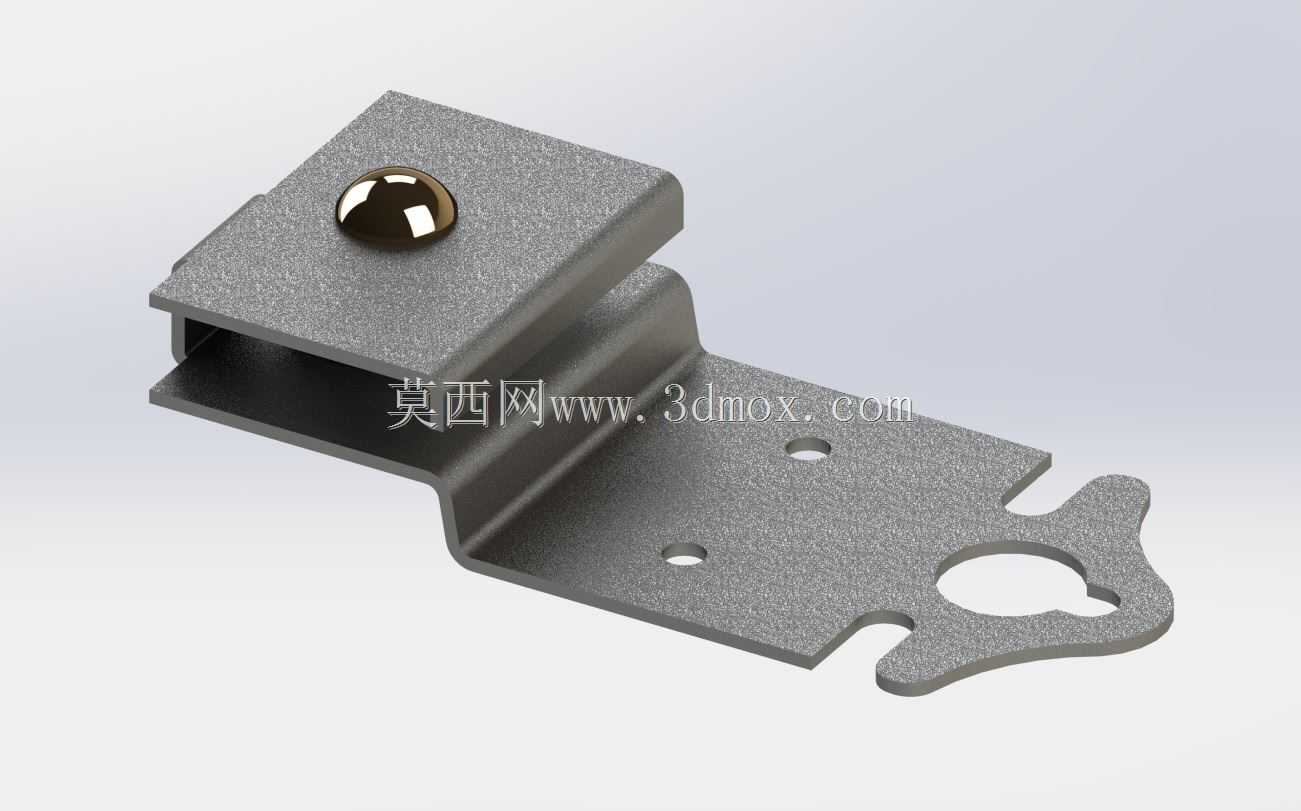

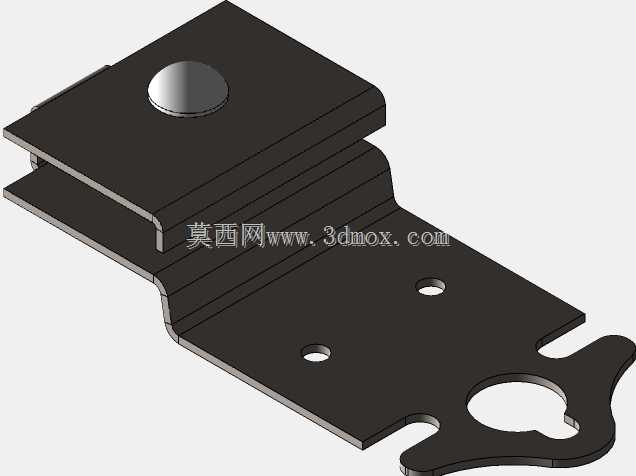

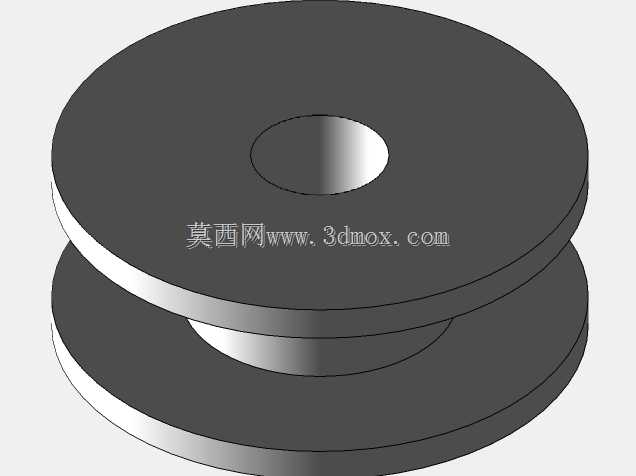

该构件主要应用于轧制生产线的框架平台侧边，作为1毫米规格薄料输送工位的辅助定位固定件，承担薄料运行过程中的侧向限位、导向托举以及快拆定位功能，适配印尼西亚区域引进的小型轧制生产线工位改造需求，可直接卡装在框架平台的标准方管型材上，无需额外焊接固定，能大幅缩短产线工位调整的拆装周期。从结构设计来看，构件整体采用钣金折弯工艺成型，上部的U型卡槽尺寸严格匹配框架平台所用的20毫米方管外轮廓，卡槽内侧预留0.2毫米的装配间隙，既保证卡装后无明显晃动，又能借助工具快速完成位置滑移调整；卡槽顶面嵌入的钢珠弹簧柱塞，是整个构件的核心快锁结构，当构件滑移到指定工位时，钢珠会自动卡入方管表面预加工的定位凹坑内，无需额外拧紧紧固件即可完成临时固定，需要调整位置时只需施加轻微推力即可克服弹簧力滑移，适配轧制过程中频繁调整薄料导向位置的工况需求。下部延伸的翼板是主要的功能工作面，翼板上开设的两个小圆孔用于安装耐磨导向贴片，可避免1毫米薄料在输送过程中与钣金本体直接摩擦产生刮屑，影响轧制成品的表面质量；翼板端部的异形开口是快拆挂装结构，可直接挂接在相邻工位的定位销上，配合上部的卡槽结构实现双点位固定，抵消薄料高速运行时产生的侧向冲击力，避免构件出现移位。设计过程中重点考量了安装边界的适配性，构件整体折弯高度控制在32毫米以内，不会超出框架平台侧边的安全防护范围，翼板的外轮廓做了多段圆弧过渡处理，没有尖锐棱角，避免操作人员调整工位时被划伤；所有折弯处的内R角统一取0.5毫米，匹配常规钣金折弯模具的加工参数，无需开特殊模具即可批量生产，零件整体采用1.5毫米厚的冷轧钢板冲压折弯成型，表面做喷塑防锈处理，可适应轧制车间多油污、多金属粉尘的恶劣工况，长期使用不会出现锈蚀卡滞的问题。在实际产线应用中，该构件可根据薄料的宽度规格灵活调整安装间距，单工位通常配置4-6个该构件，分别布置在薄料的两侧边缘位置，托举薄料的运行高度与轧辊进料口高度保持齐平，避免薄料进料时出现翘曲、卡滞问题；相比传统的焊接式导向支架，该构件的拆装调整时间可缩短80%以上，且不会对框架平台的方管表面造成焊接损伤，可重复利用在不同规格的轧制工位上，大幅降低产线改造的配件成本。
