可三轴平移台式钻床结构设计

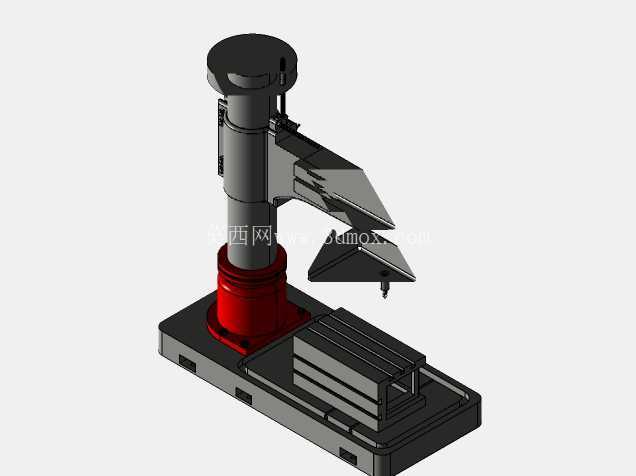

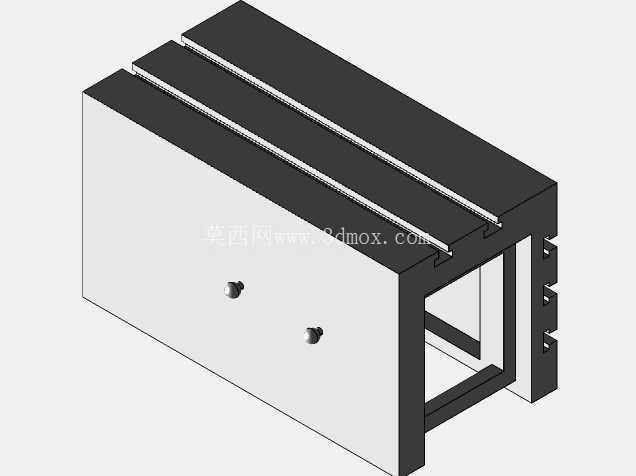

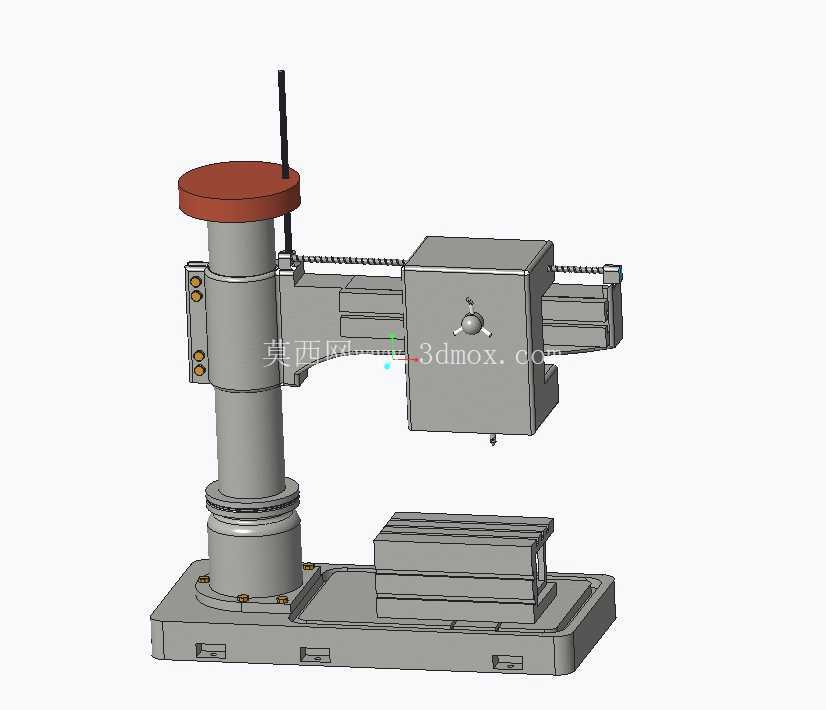

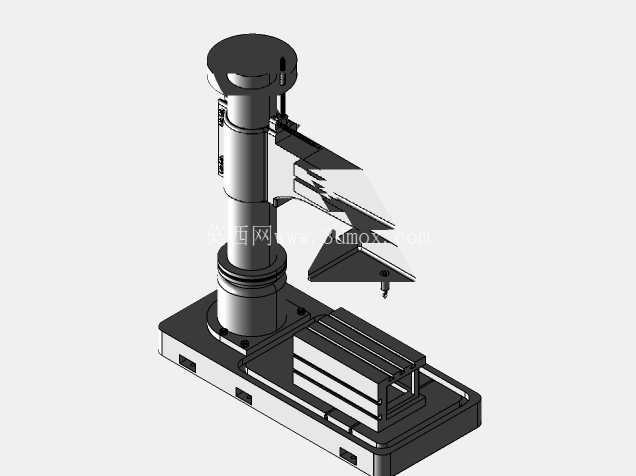

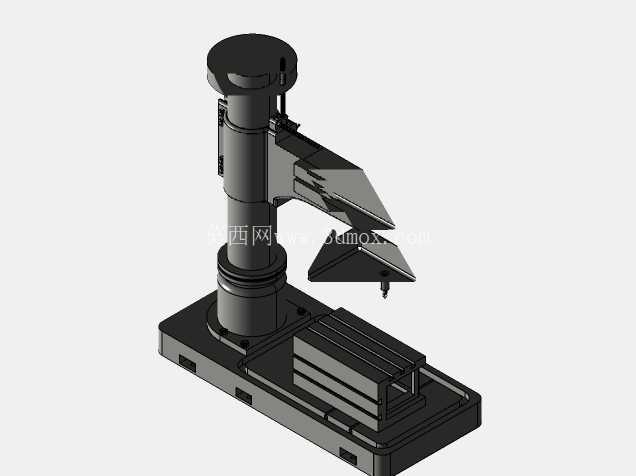

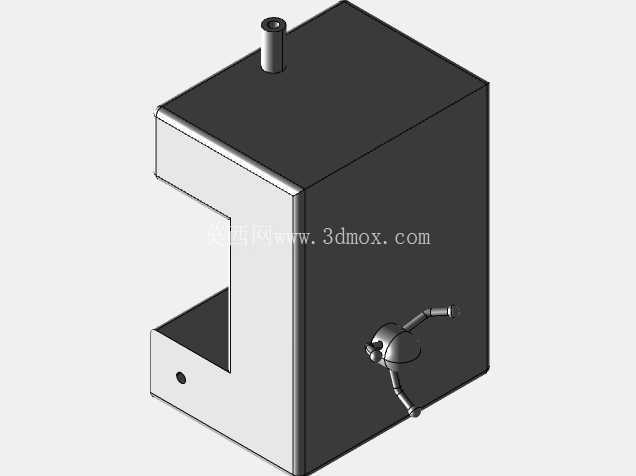

　　这款可实现三轴方向平移调整的台式钻床结构，主要面向小型加工车间、教学实训场景以及维修班组的单件小批量孔加工需求，日常可完成黑色金属、有色金属及非金属工件的钻孔、扩孔、铰孔、锪孔甚至轻载攻丝作业，相比固定式主轴的台钻，它的调整灵活性更强，不需要反复挪动重型工件来对齐钻头位置，尤其适合工装夹具调试、异形件加工这类需要频繁调整加工点位的场景。从结构布局来看，设备采用立式立柱加十字滑台式的底座设计，垂直方向的主轴进给依托立柱上的滑移托架实现，托架和立柱之间通过直线导向结构配合，保证主轴上下移动的直线度，避免钻孔出现偏斜；水平面上的两个平移自由度集成在底座的工作台部分，工作台采用双层滑移结构，两层之间分别布置相互垂直的导向副，配合锁紧机构，既可以实现X、Y方向的连续位置调整，调整到位后也能快速锁死，避免加工过程中出现位移。

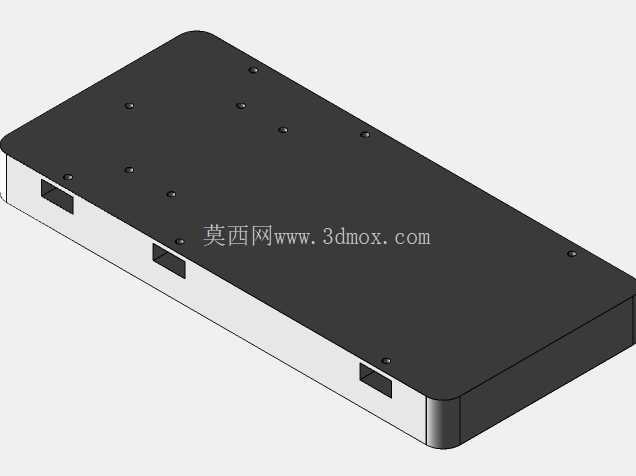

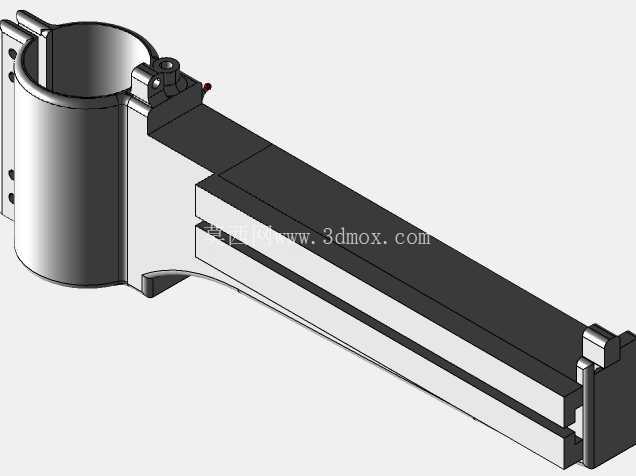

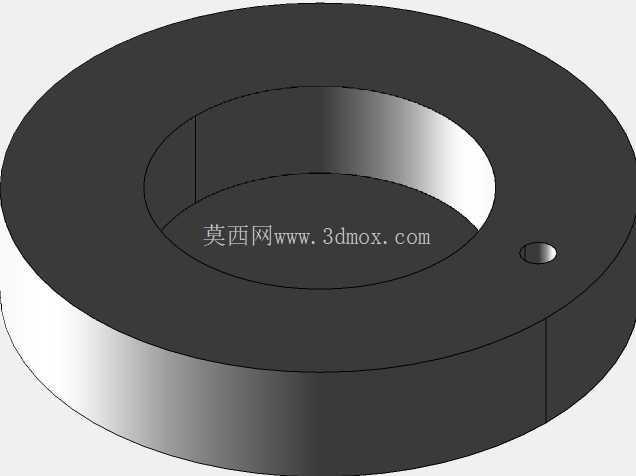

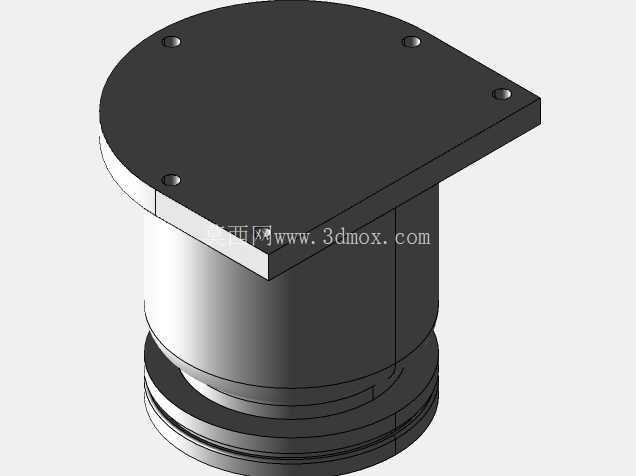

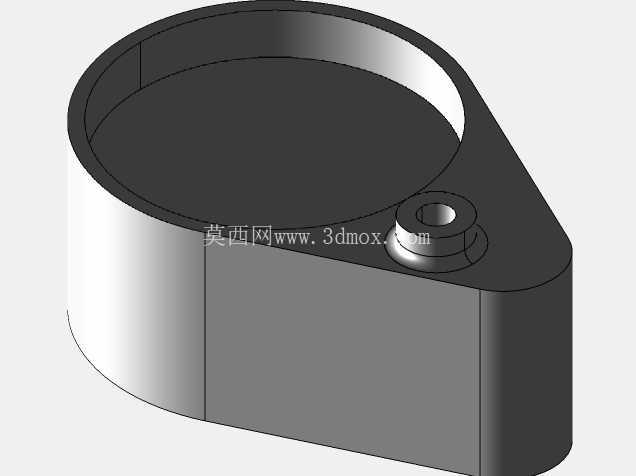

　　设计时优先考虑了加工时的刚性需求，底座采用整体式箱型结构，内部设置加强筋，既可以承托上部的立柱、主轴组件，也能抵消钻孔时产生的轴向进给力和振动，避免设备在作业时出现晃动；立柱和底座的连接采用大直径法兰配合定位销的结构，保证立柱和底座工作台面的垂直度，从安装基准上控制钻孔的形位公差。主轴组件的托架侧面设置了行程限位结构，可以根据钻孔深度需求预先设定进给行程，避免钻穿工件或者超行程进给损坏刀具，对于批量加工同深度孔的作业场景，这个结构可以大幅降低操作难度，不需要每次手动控制进给深度。

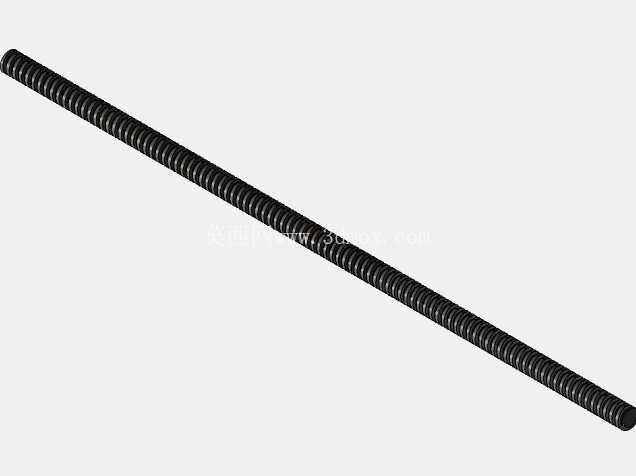

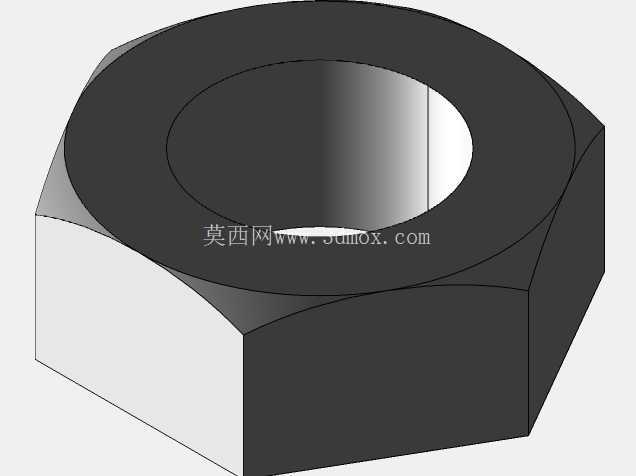

　　工作台的平移调整采用手轮驱动丝杆的传动方式，丝杆选用梯形丝杆，具备一定的自锁能力，调整时的进给量可控，不会出现滑移窜动的问题，导向面预留了润滑脂加注通道，日常维护时可以定期加注润滑脂，降低导向面的磨损，长期使用也能保持调整的顺滑度和定位精度。安装边界方面，设备整体占地面积控制在小型台钻的常规尺寸范围内，底座的安装孔位按照通用台式设备的安装规范布置，可以直接固定在标准钳工工作台或者专用设备支架上，不需要额外制作复杂的安装基础；垂直方向的总高度适配常规车间的操作高度，操作人员站立作业时，手部操作进给手柄、调整工作台的位置都处于舒适的操作区间，不需要过度抬臂或者弯腰。

　　从功能特性上看，三轴平移的设计让这款钻床的加工覆盖范围比同规格固定工作台台钻更大，只要工件尺寸在工作台的承载范围内，不需要重新装夹工件，只需要调整X、Y轴的工作台位置，再配合Z轴的主轴进给，就可以完成工件平面上不同点位的孔加工，对于教学场景下的机械结构实训、金工实习作业，这款结构也能直观展示直线导向机构、丝杆传动、锁紧机构的实际应用方式，帮助学习者理解机床坐标移动的基本原理。结构设计时也考虑了日常维护的便利性，所有导向副、传动丝杆的位置都预留了操作空间，日常清理切屑、加注润滑脂、更换易损件都不需要完全拆解设备，主轴的装夹结构采用通用的钻夹头接口，可以适配不同直径的标准钻削刀具，不需要定制专用刀具，降低了使用成本。在刚性校核上，针对最大钻孔直径下的轴向进给力，对立柱的抗弯强度、工作台的承载变形量、导向结构的接触应力都做了对应匹配，保证满负荷作业时，各部件的变形量控制在孔加工的精度允许范围内，不会因为结构变形导致钻孔出现孔径超差、孔位偏移的问题。
