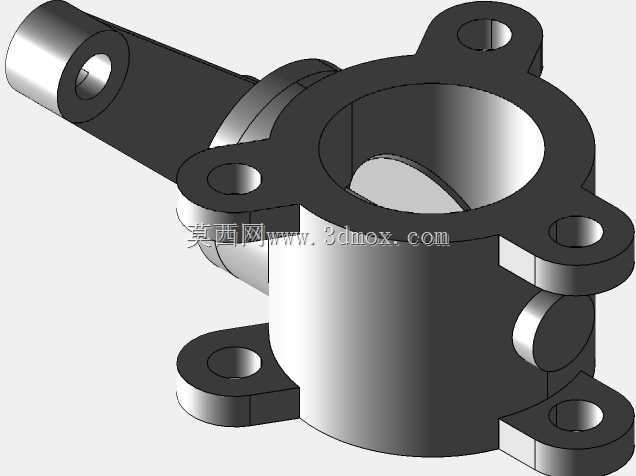

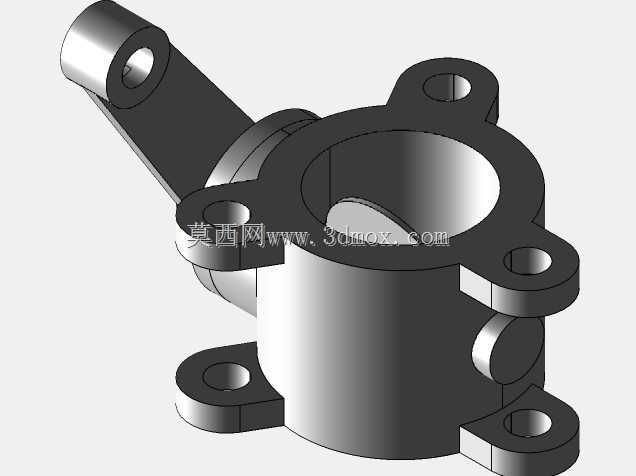

简易蝶阀总成结构原理展示组件

　　这套蝶阀组件的设计核心是直观呈现蝶阀的基础工作逻辑，没有冗余的附加结构，所有特征都围绕启闭动作的实现来排布。从实际应用场景来看，这类简易结构的蝶阀常出现在低压给排水管路、小型通风系统、普通工况的流体输送管线中，作为截断或调节介质通断的核心部件，相比同通径的闸阀、截止阀，它的结构长度更短，安装占用的轴向空间更小，适合布置在管线排布紧凑的工位。

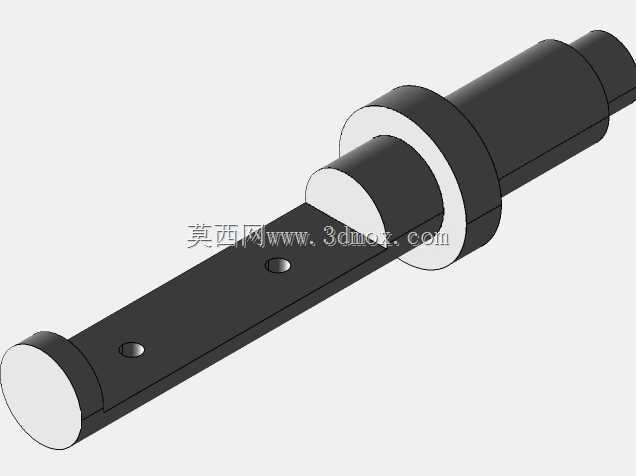

　　从功能特性上看，组件的阀杆与蝶板做了同轴联动的结构设计，转动侧部伸出的阀杆端，就能带动筒状阀体内的蝶板完成0到90度的回转，回转到90度时阀门达到全开状态，此时介质流动的阻力损失极小，流道通畅无明显遮挡；回转角度越小，流通截面的遮挡面积越大，可通过调整回转角度实现管路流量的线性调节，满足不同工况下的流量控制需求。

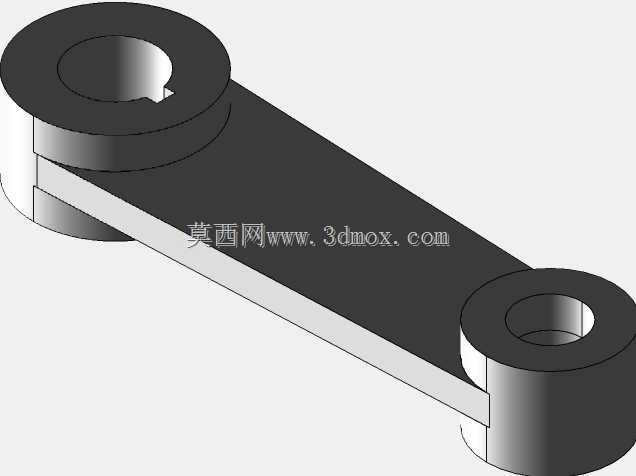

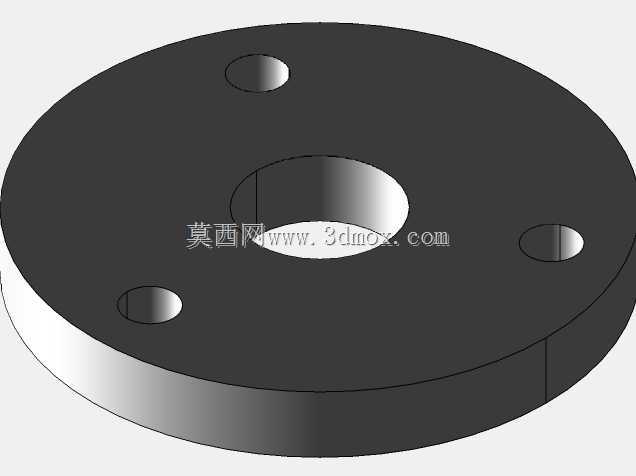

　　设计思路上优先考虑了安装的便捷性，阀体端部采用带均布安装孔的法兰式连接结构，六个安装孔沿阀体外缘周向均匀排布，安装时可直接与管路端的配对法兰通过螺栓锁紧，不需要额外加工焊接坡口，对现场安装的工装要求低，普通管线施工人员即可完成装配。阀杆的伸出端做了扁位结构设计，不管是配套手动手柄还是后续加装气动、电动执行器，都能直接通过扁位传递扭矩，避免阀杆与驱动件之间出现打滑空转的问题。

　　从安装边界来看，阀体外缘的法兰外径、安装孔的中心距都参考了常规低压蝶阀的通用尺寸规范，安装时不需要对现有管路的法兰结构做非标改造；侧部伸出的阀杆长度控制在合理范围，既保证了驱动件安装的操作空间，又不会因为伸出过长导致运输、安装过程中出现磕碰变形。阀体内腔做了光滑过渡处理，没有突兀的台阶结构，介质流经时不容易在腔体内积存杂质，降低了长期使用后的卡滞风险。整个组件的结构没有复杂的异形曲面，不管是三维建模阶段的特征搭建，还是后续实际生产的铸件成型、机加工工序，都有较好的工艺性，建模时可以通过回转、拉伸、圆周阵列等基础特征完成全部结构搭建，不需要复杂的曲面拟合，也适合作为阀门设计入门阶段的练习案例，帮助设计人员理解蝶阀的动作逻辑与安装配合关系。
