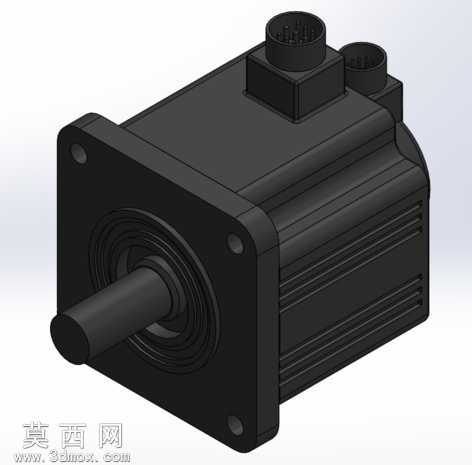

3kwASDA2三角洲伺服电动机三维建模作品

本作品为3kw规格ASDA2系列三角洲伺服电动机的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循工业级伺服电机的实际尺寸规范与结构逻辑开展设计。建模初期先梳理伺服电机的整体结构组成，将整机拆分为前端法兰安装座、输出轴、定子壳体、后端接线座、散热筋结构、尾部编码器防护端盖几个核心模块，按照从基准轴到外部特征的顺序逐步搭建：首先以输出轴的中心轴线为全局设计基准，绘制输出轴的阶梯轴截面轮廓，通过旋转特征完成轴体建模，对轴端的倒角、轴肩定位面做精确的尺寸约束，保证后续装配的配合精度。前端法兰部分采用拉伸凸台特征构建方形安装基体，对四个安装沉孔、前端轴承室的配合尺寸做公差适配的参数设置，还原实际产品的安装定位结构。电机主体壳体部分，先绘制圆柱形基体轮廓，再通过阵列特征构建壳体外表面的轴向散热筋结构，散热筋的厚度、间距、高度均参考同功率等级伺服电机的散热设计规范设置，保证模型还原真实产品的散热结构特征；壳体表面的分型线、装配定位槽通过切除拉伸、圆角特征做细节处理，还原实际铸件壳体的工艺特征。顶部的两个接线座分别对应动力接线与编码器接线接口，建模时分别构建方形接线盒基体，对接口处的插孔阵列、密封槽结构做精细刻画，还原接线部位的实际结构。材质渲染阶段，为电机主体壳体赋予哑光黑色工业漆材质，调整材质的粗糙度、反光度参数模拟实际电机外壳的磨砂漆面质感；输出轴部分赋予金属钢材材质，添加轻微的表面磨削纹理，还原金属轴件的加工质感；安装法兰端面做轻微的金属质感区分，体现机加工面与漆面的质感差异。整体建模过程严格遵循伺服电机的实际装配逻辑，各部件的配合关系完全符合真实产品的结构要求，所有特征均采用参数化尺寸驱动，可根据需求调整功率对应的尺寸参数，模型结构完整无破面，细节还原度高，可用于伺服系统装配模拟、设备布局展示、工业教学演示等多种场景。
