电机配套冲压工装三维结构设计

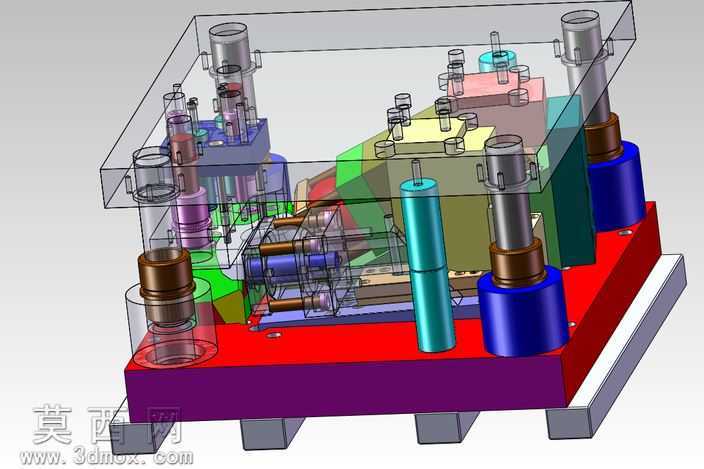

本作品为电机配套冲压加工工装的三维设计成果，采用SolidWorks完成全参数化建模，整体装配结构严谨，各部件配合关系清晰。建模过程中遵循机械设计的公差配合规范，对工装的上下模座、导向组件、成型工位、定位结构逐一进行特征构建，通过拉伸、切除、阵列、装配配合等操作还原工装的真实结构，同时对透明防护外罩采用半透明材质渲染，清晰展现内部多工位的排布逻辑。材质分配上，模座主体采用合金结构钢材质表现金属厚重质感，导向导柱、复位弹簧等标准件按照工业实物赋予对应金属材质，不同功能的成型镶块采用差异化配色区分，便于快速识别各工位功能，底座支撑脚采用灰铸铁材质表现耐磨属性，防护外罩采用透明亚克力材质参数设置，兼顾结构展示的清晰度与视觉真实感。结构设计上，该工装集成多组冲压成型工位，配套独立的导向柱与复位缓冲组件，可完成对应冲压件的多工序连续加工，定位结构精准适配待加工坯料的定位需求，制动相关组件保障工装运行过程的位置精度，电缆走线结构预留合理排布空间，避免加工过程中线路干涉。设计思路围绕电机配套冲压件的加工需求展开，兼顾工装的加工精度、运行稳定性与拆装维护便利性，各非标准件均预留合理的加工余量与装配间隙，标准件选型符合通用机械设计规范，整体结构可直接用于工装的加工制造参考，也可作为同类冲压工装设计的结构参考模板，通过三维渲染的多角度展示，可直观呈现工装的装配逻辑、工位排布与运行原理，帮助设计人员快速理解该类工装的设计要点。
