厨房手推车铝G型截面拉手结构设计

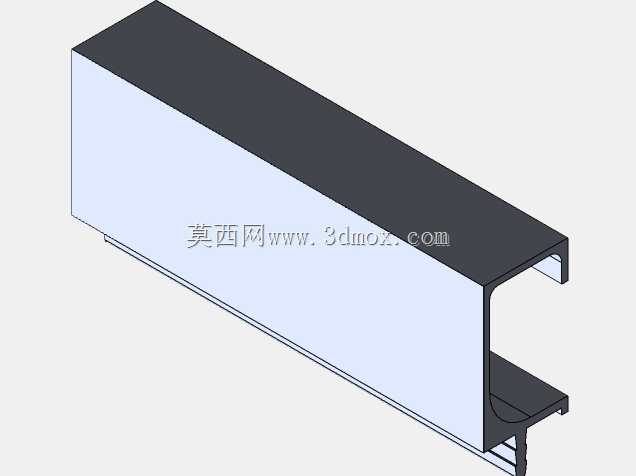

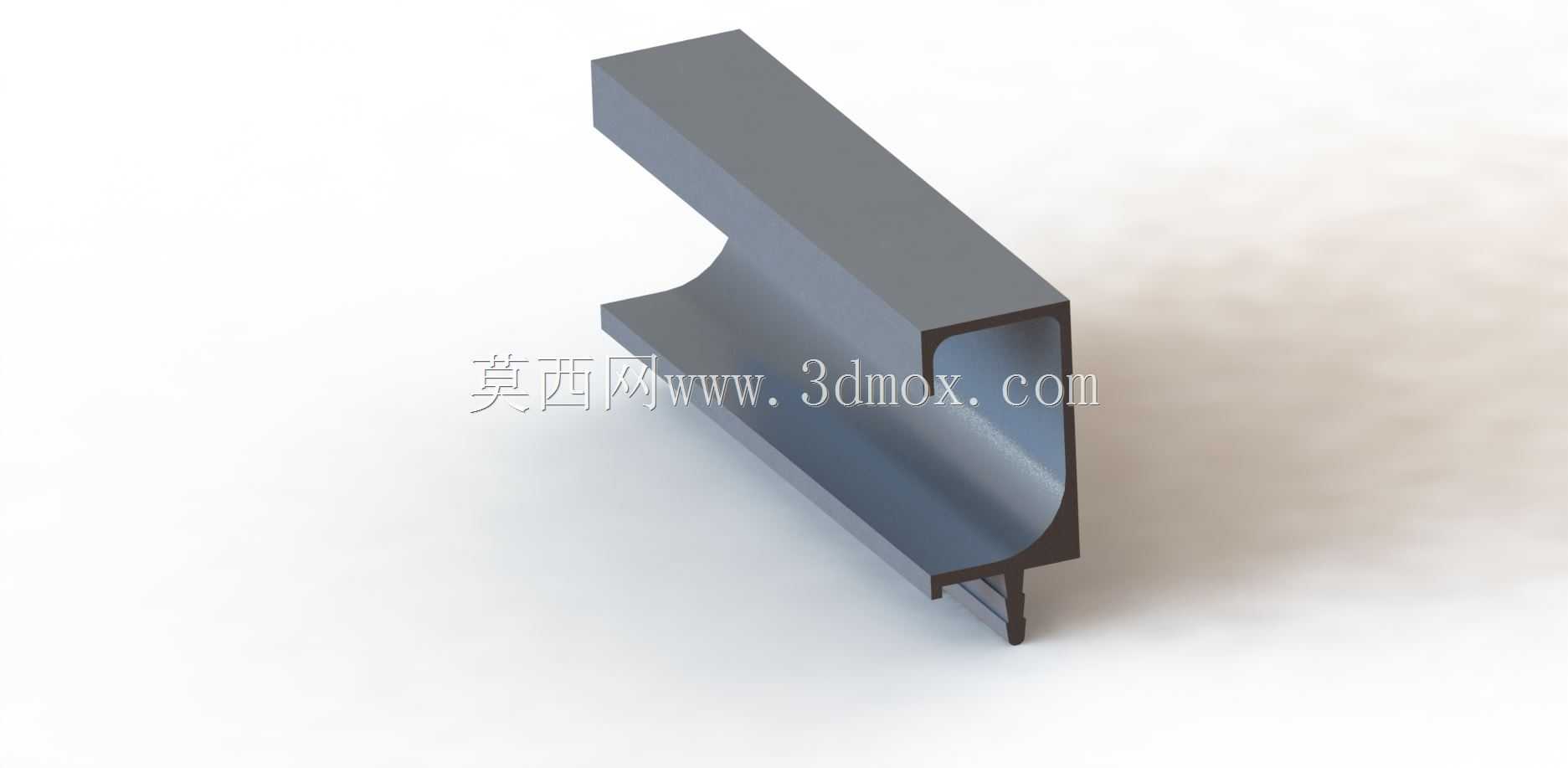

这款铝制G型截面拉手主要适配商用厨房手推车的侧部推拉受力位，在餐饮后厨的物料转运场景中，这类构件需要长期接触潮湿带油污的作业环境，同时承受操作人员频繁推拉的交变载荷，因此设计阶段优先选用挤压铝型材作为基材，兼顾轻量化需求与结构抗变形能力。从截面形态来看，G型的内凹弧面完全贴合成年人手掌自然弯曲的握持弧度，操作人员在佩戴防滑橡胶手套的状态下也能稳定施力，不会出现滑脱问题，外沿的直角边做了微小的倒钝处理，避免清洁过程中剐蹭抹布或者划伤操作人员手臂。安装边界上，该拉手采用背部嵌入式卡装加底部定位支脚的固定方式，不需要在推车侧面板上打大面积的安装孔，仅需对应位置开出窄槽卡入型材主体，底部的两个细小支脚插入面板预留的定位孔后打胶固定即可，安装完成后拉手外凸尺寸控制在合理范围，不会在推车并排停靠或者经过狭窄通道时发生剐蹭碰撞。设计过程中特意将型材的壁厚做了差异化处理，握持受力的外侧弧面壁厚略厚，提升抗冲击性能，与面板贴合的背部壁厚适当减薄，在保证整体结构强度的前提下控制材料用量，降低单件生产成本。实际使用场景中，这类拉手除了适配厨房手推车，也可用于商用冷藏柜侧门、大型储物货架的推拉位，截面的封闭空腔结构可以避免清洁时积水残留，减少后厨环境下的积垢发霉风险，型材表面做阳极氧化处理后，能够耐受日常清洁剂的腐蚀，长期使用不会出现表层脱落或者锈蚀问题。建模阶段重点还原了型材截面的过渡圆角与定位支脚的尺寸公差，确保挤压生产时模具出料顺畅，安装时能与不同厚度的板材适配，不需要额外做二次切削加工，G型的内槽深度经过反复校核，既保证足够的握持深度，又不会因为槽深过大积存清洁污水，底部支脚的间距参考了常规手推车面板的加强筋位置，安装时不会与内部加强结构发生干涉，整体结构没有多余的装饰性特征，完全围绕使用场景的实际需求做功能化设计，没有冗余的加工工序。
