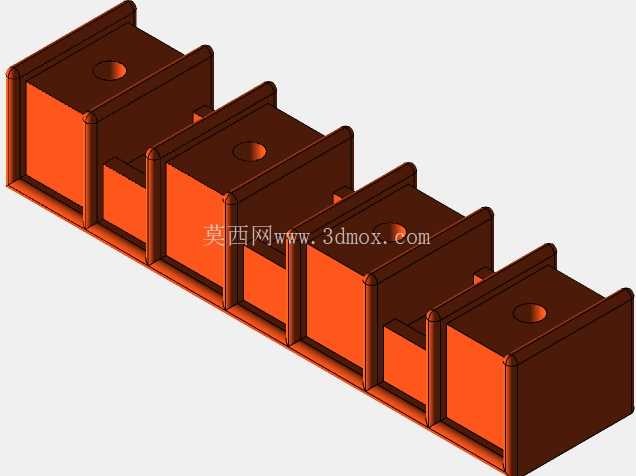

20mm宽度母线配套TPN支撑绝缘件

　　在低压配电柜体、箱式变电站内部的母线排布作业中，母线支撑件是决定母线排布稳定性、电气绝缘间隙合规性的核心基础部件，本次设计的TPN支撑结构，专门适配宽度为20mm的矩形铜质或铝质母线使用，解决常规母线支撑在多相并排排布时的定位偏差、绝缘距离不足、长期运行受电动力影响移位的常见工程问题。从实际应用场景来看，这类支撑件多用于进线柜、母联柜、电容补偿柜内的水平母线段固定，尤其是多回路并排敷设的TPN三相加中性线母线系统，单组支撑可同时完成四路并排母线的卡位固定，无需在柜体内逐相焊接安装支架，能够大幅缩减柜内母线装配的现场作业工时。

　　从功能特性层面看，该支撑采用整体式绝缘基座设计，每相母线的卡位槽为独立分隔结构，相邻两相的卡位槽之间设置有凸起的绝缘隔挡，能够在母线长期通电运行时，避免因积灰、凝露导致的相间爬电问题，每个卡位槽顶部预留的圆形安装孔，可配合绝缘压块与紧固螺钉完成母线的锁紧固定，防止母线在短路电流冲击产生的电动力作用下出现横向窜动、竖向移位。设计过程中，首先明确了20mm宽度母线的外形公差范围，卡位槽的内部净宽设置为略大于母线厚度的尺寸，既保证母线能够顺利卡入槽位，又不会因间隙过大导致母线固定后出现旷量，支撑整体采用四单元连体排布的结构形式，相邻两个卡位单元之间的连接筋做了加厚处理，能够承受单根母线自重加上短路电动力带来的横向载荷，不会出现连接筋断裂、支撑变形的问题。

　　安装边界方面，该支撑的底部为平整安装面，可通过螺栓直接固定在柜体的安装梁或者绝缘安装板上，整体高度经过核算，能够保证母线安装完成后，与柜体金属框架之间的电气间隙满足低压配电设备的安全规范要求，相邻两相母线在卡位槽内固定后，相间的裸露导体距离符合绝缘安全标准，无需额外添加相间绝缘隔板。在结构细节处理上，每个卡位槽的入口处做了微小的倒角导向设计，现场装配时无需刻意对准即可将母线滑入槽位，降低现场装配的对位难度，支撑的外轮廓边角全部做了圆角处理，避免装配过程中尖锐边角划伤施工人员、破坏母线表面的绝缘防护层。

　　从长期运行的可靠性角度考虑，连体式的结构设计相比分体式单个母线夹，能够保证各相母线的安装位置一致性，避免分体安装时出现的各相母线高度差、间距不一致的问题，减少母线连接位置的应力集中，防止母线长期运行过程中因安装应力导致的连接端子发热问题。在不同的柜型应用中，该支撑既可以用于水平敷设的母线固定，也可以调整安装方向用于垂直段母线的承重支撑，只需要根据实际走向调整安装固定孔的位置即可适配，不需要重新设计支撑结构，具备较强的场景通用性。
