谷物干燥设备内部钣金结构三维设计

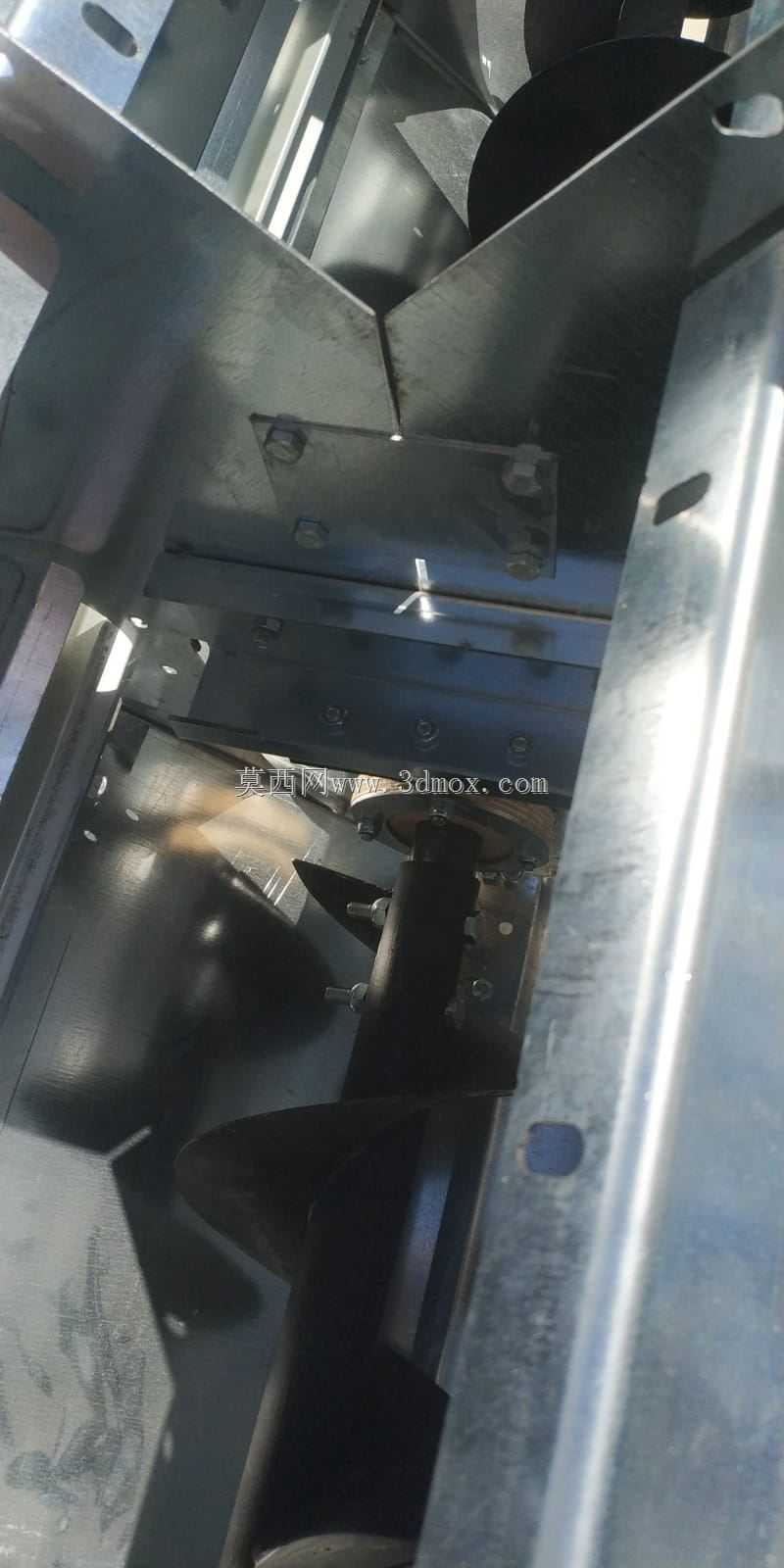

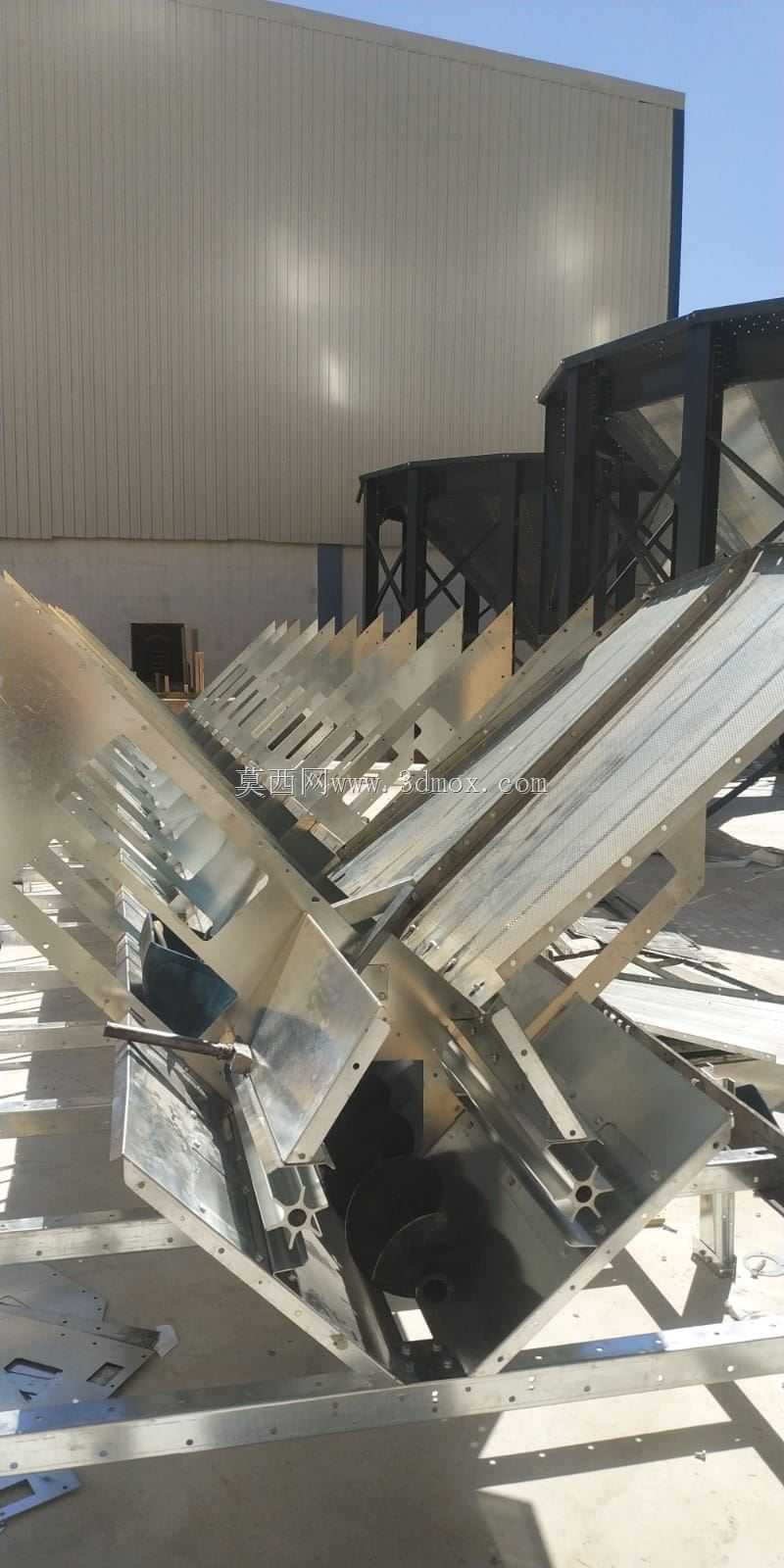

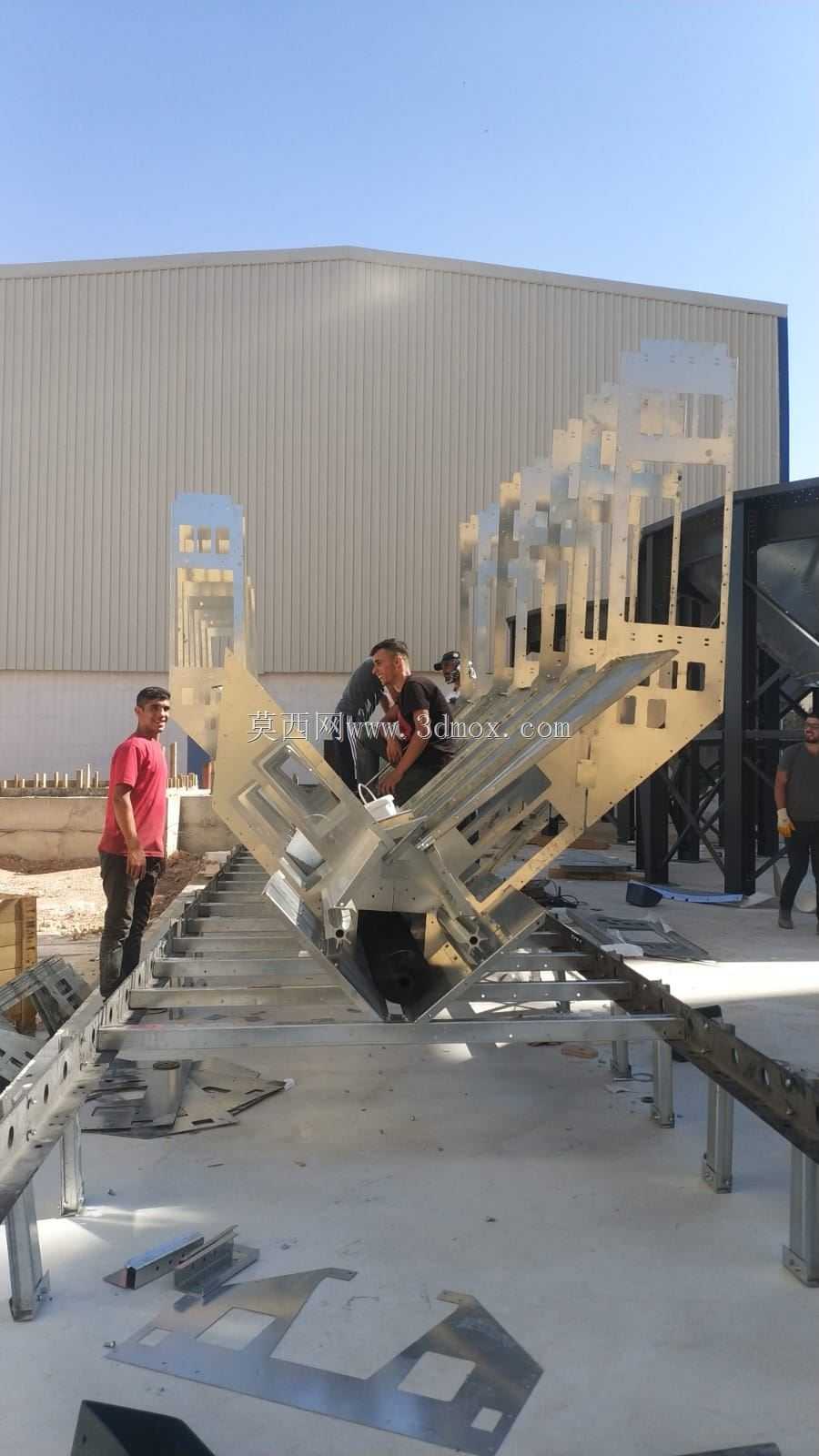

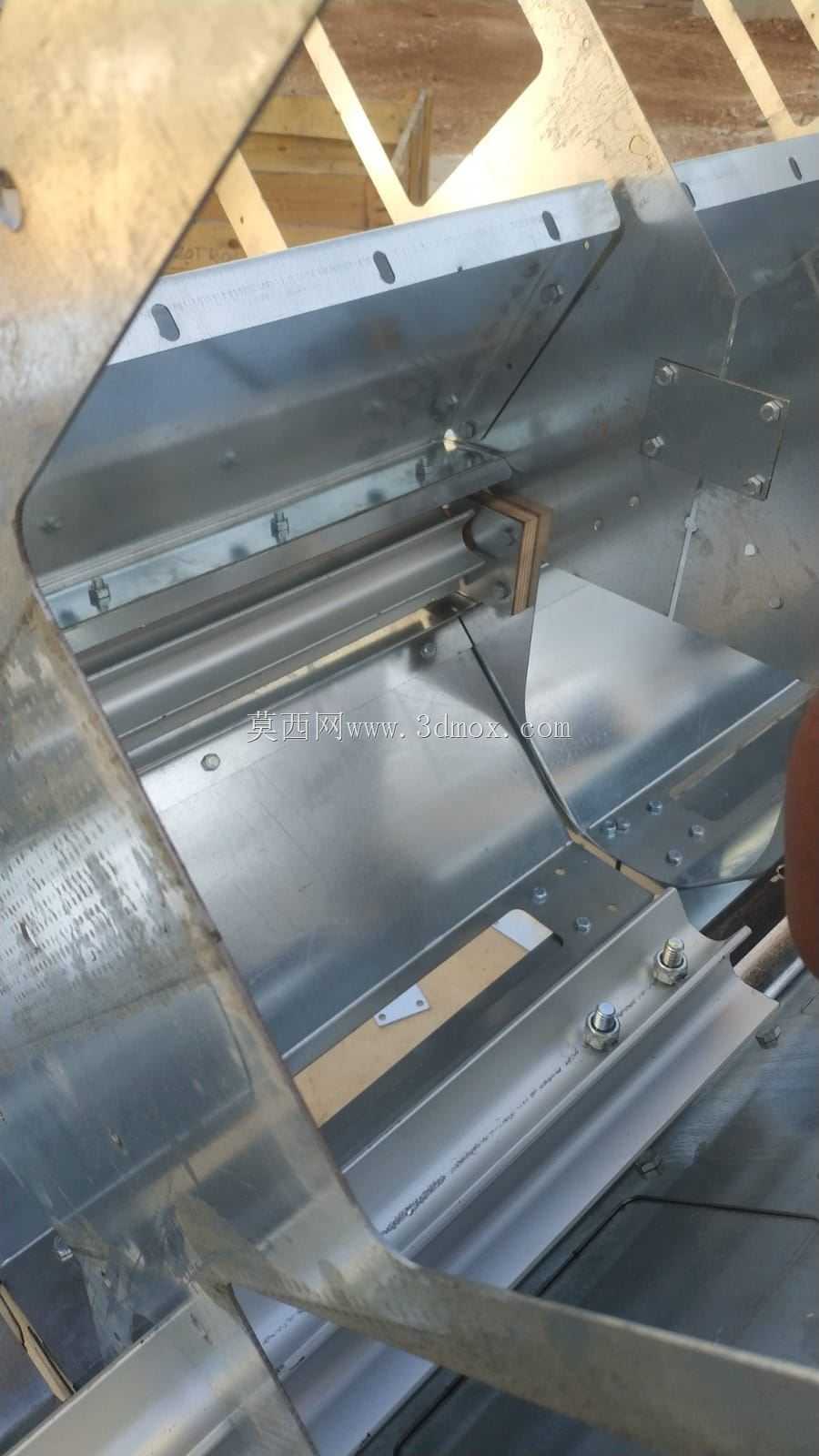

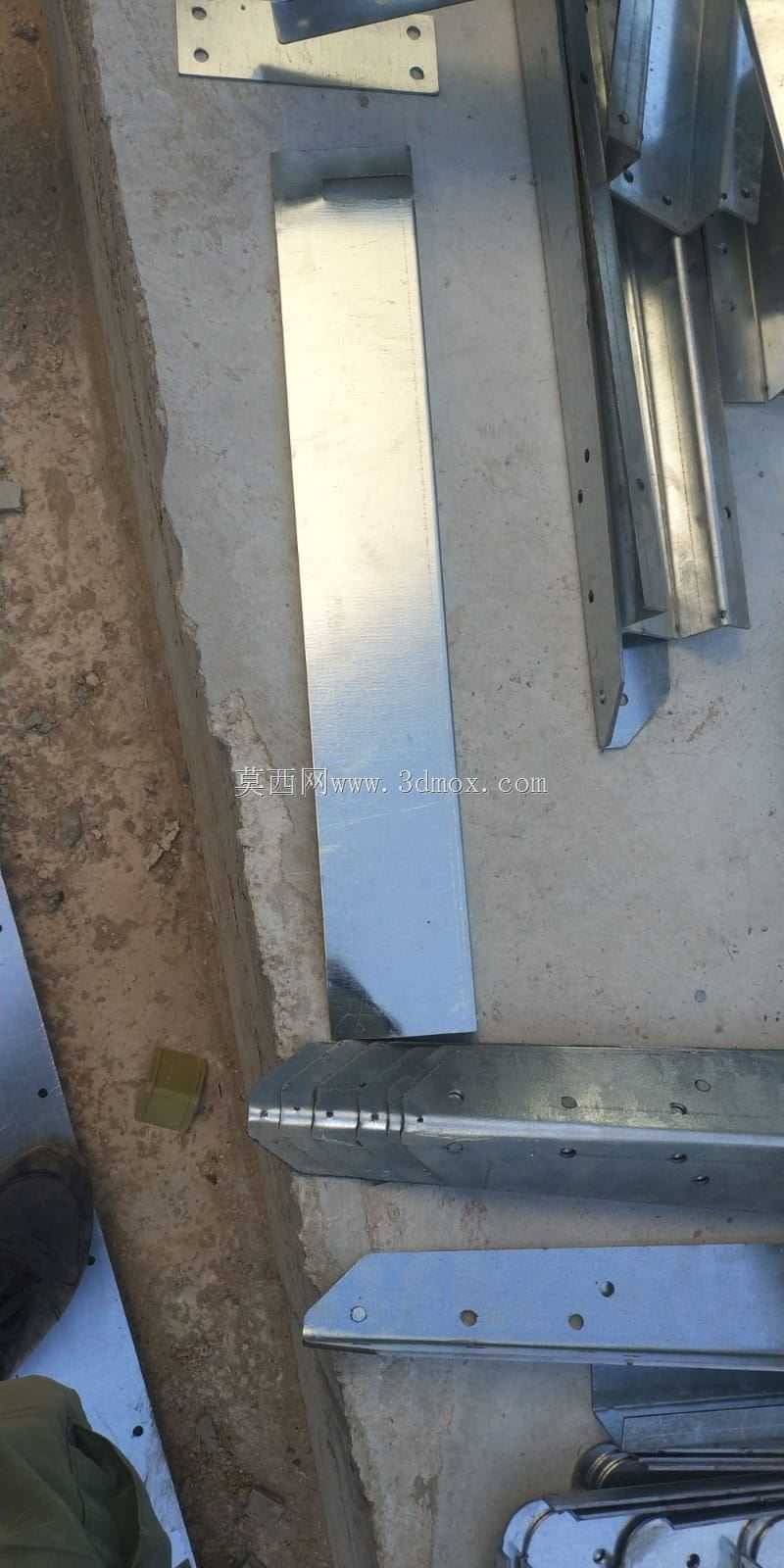

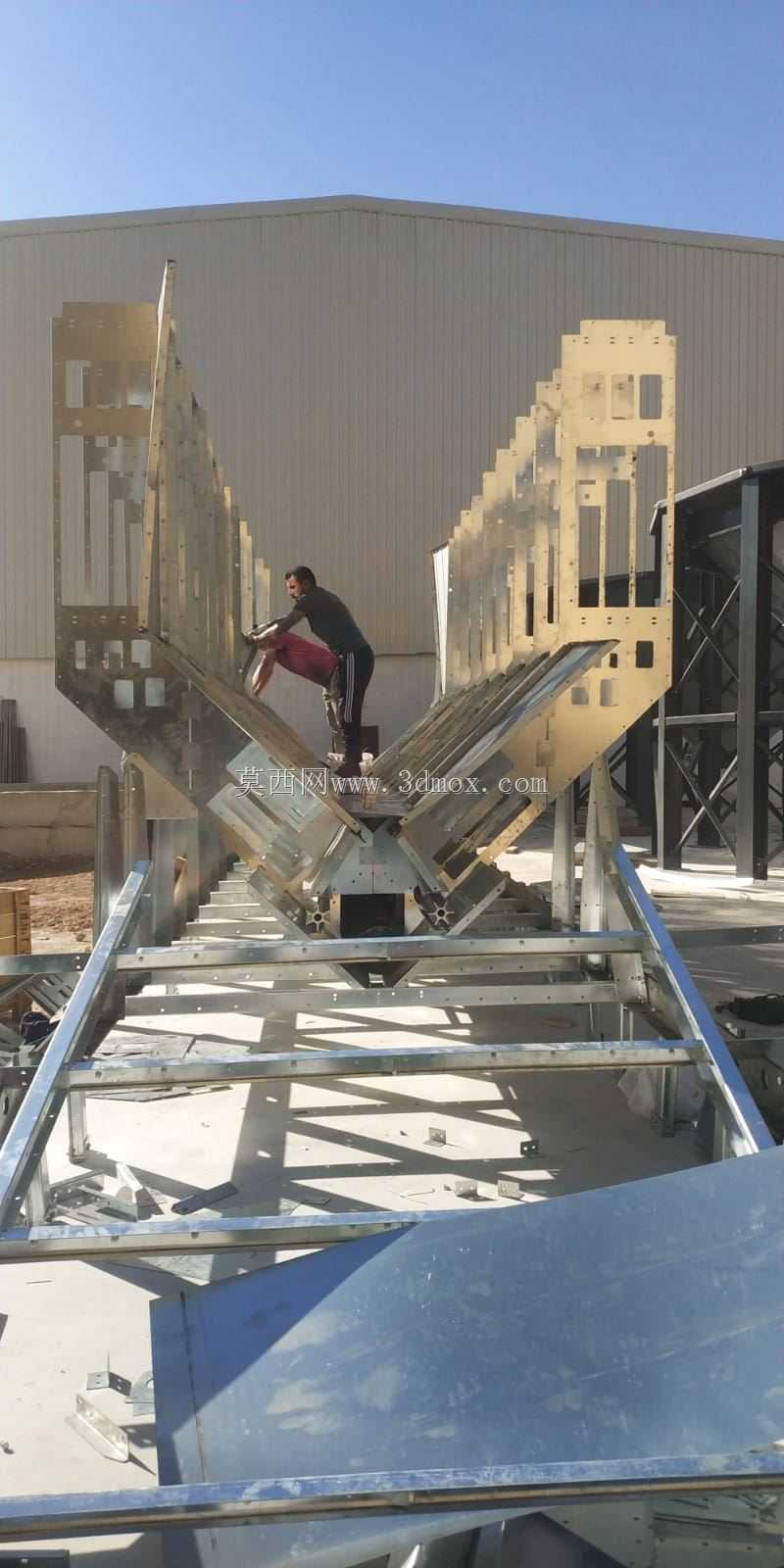

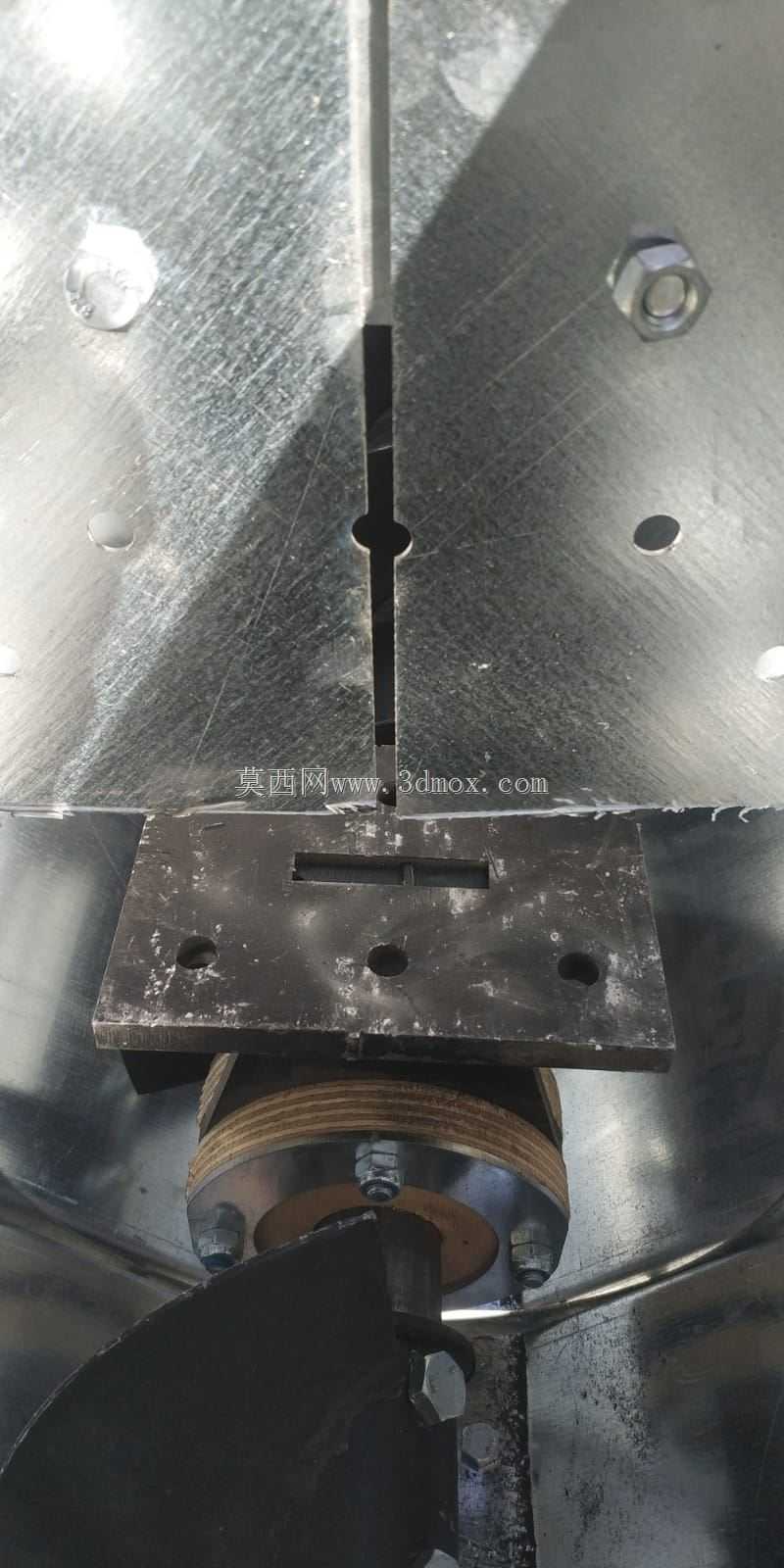

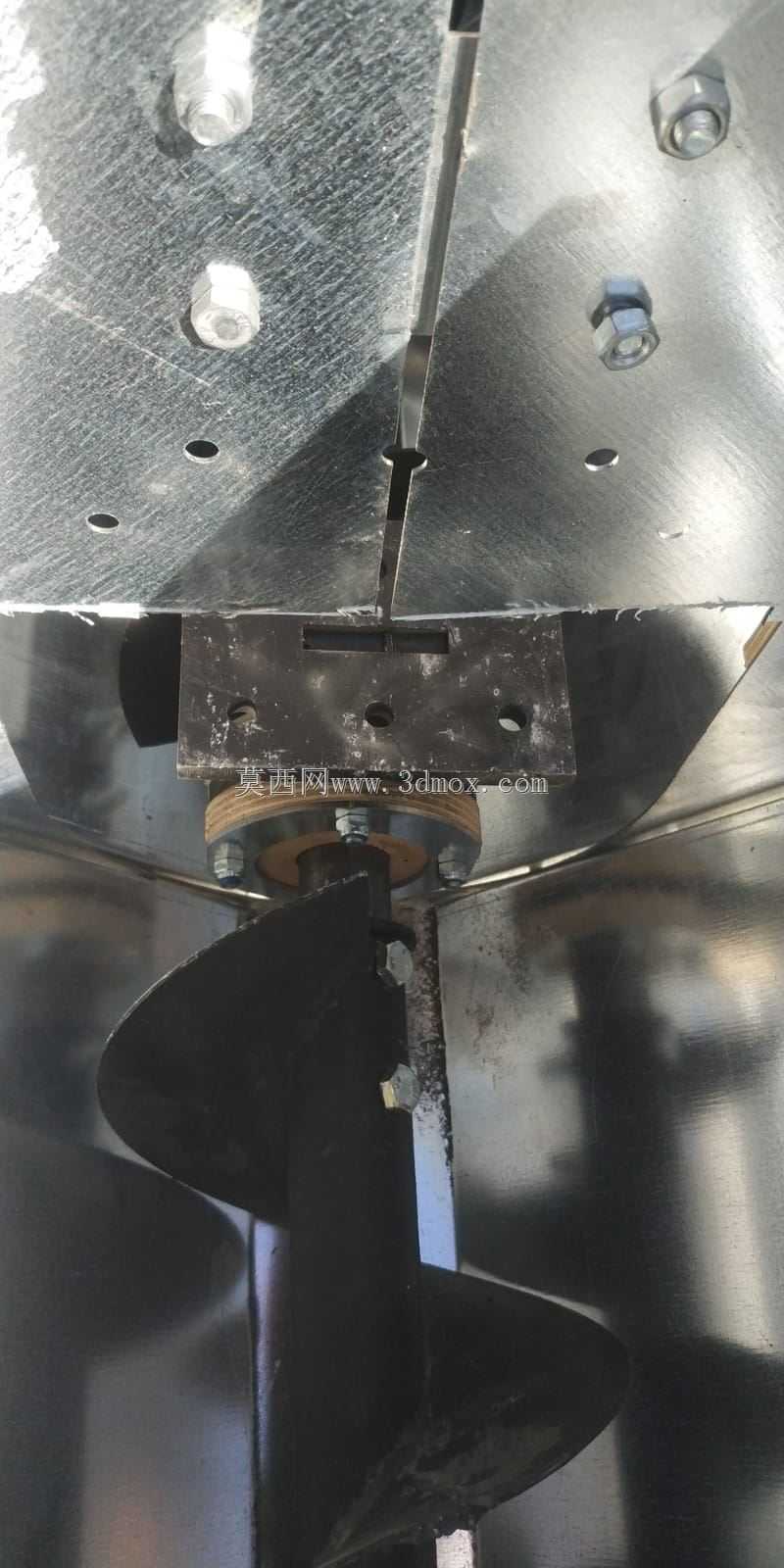

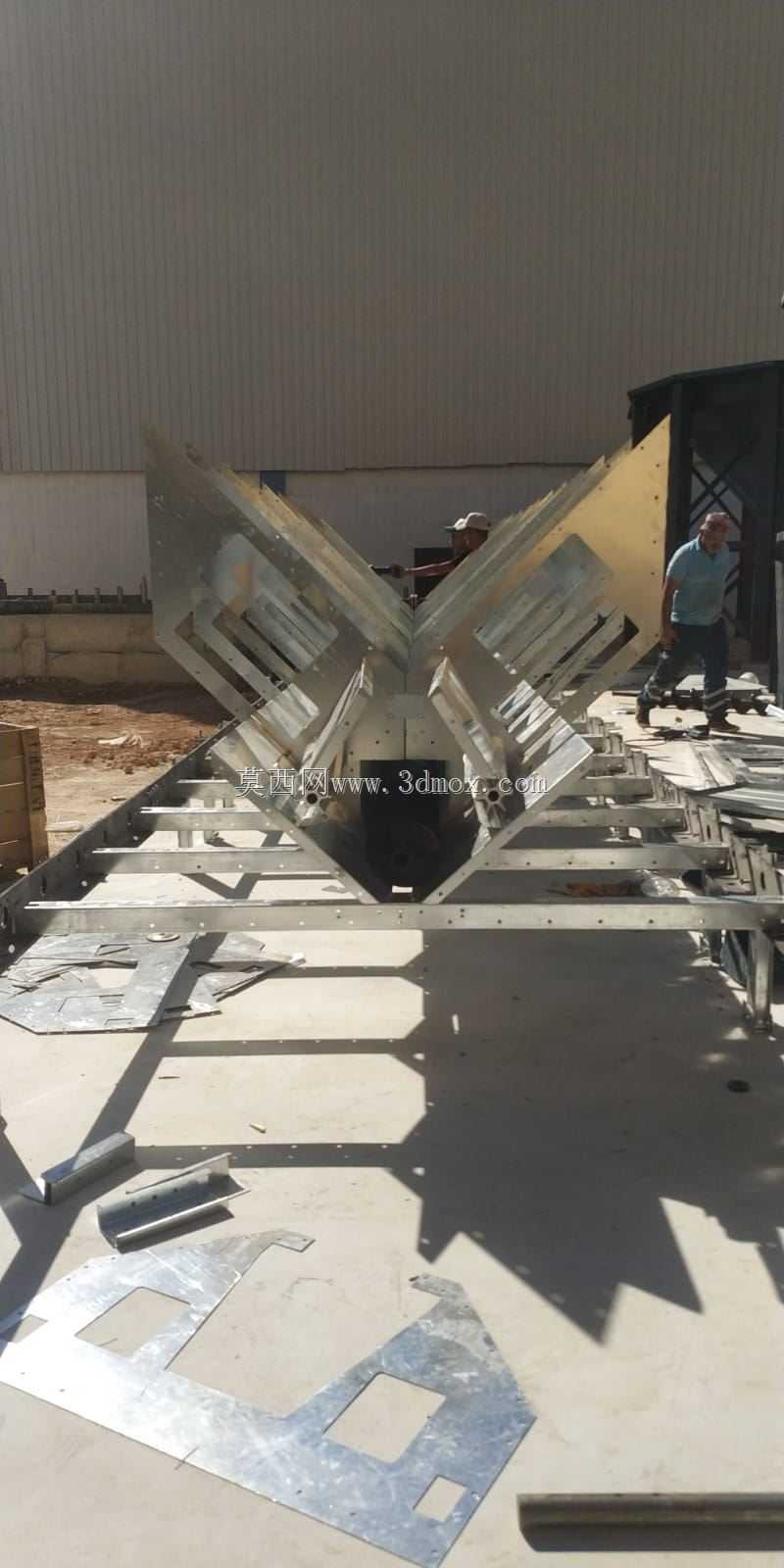

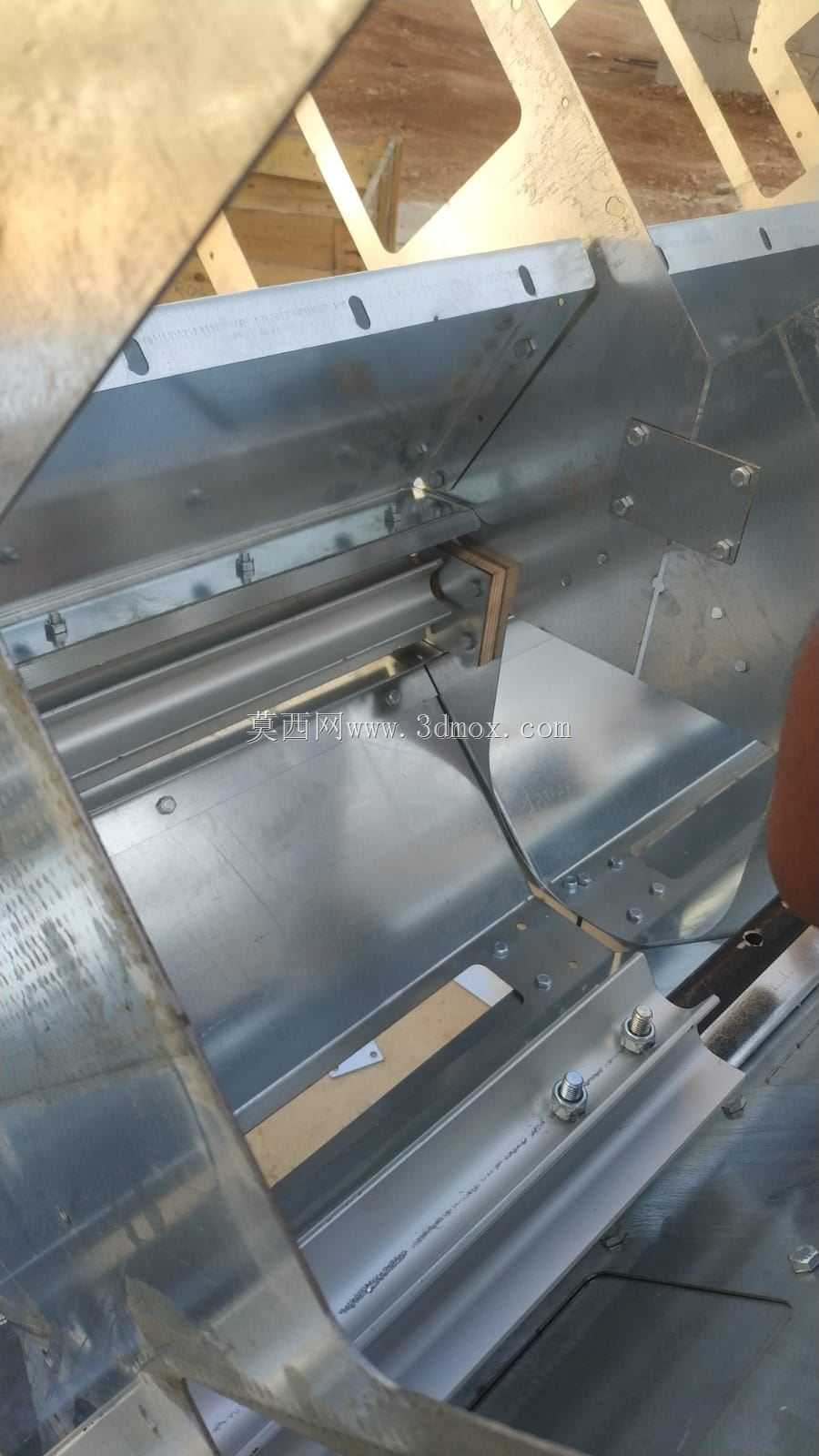

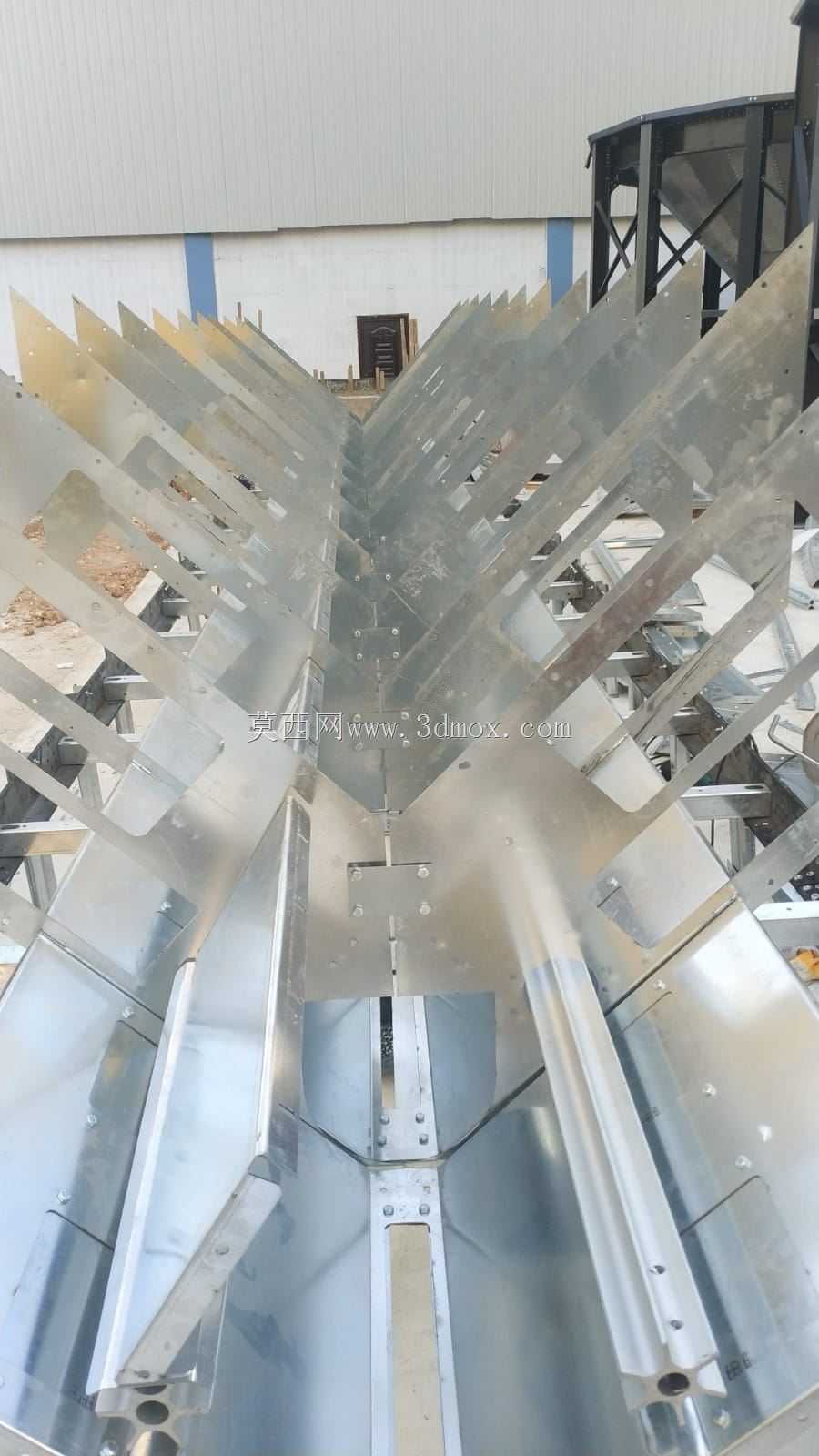

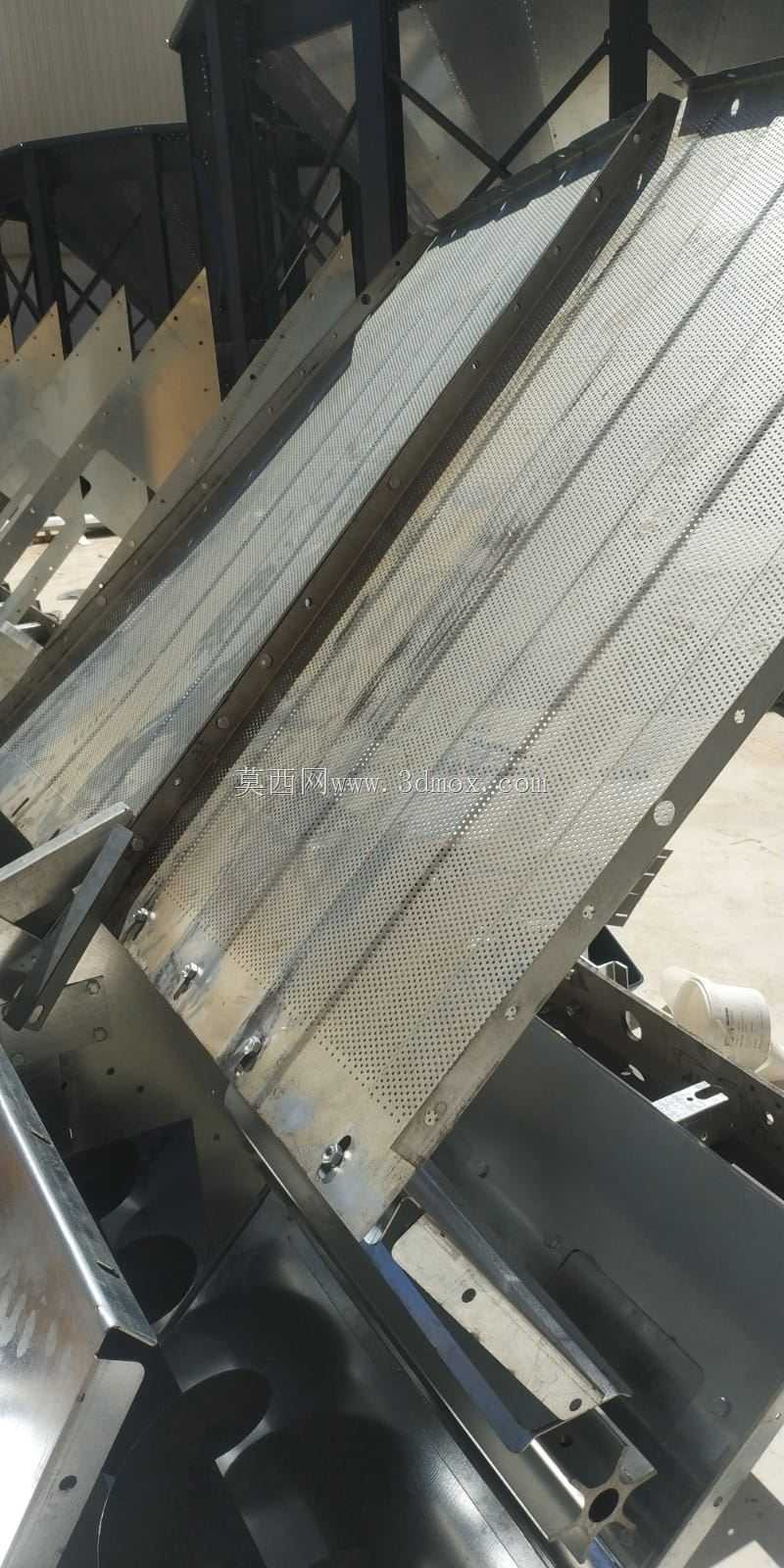

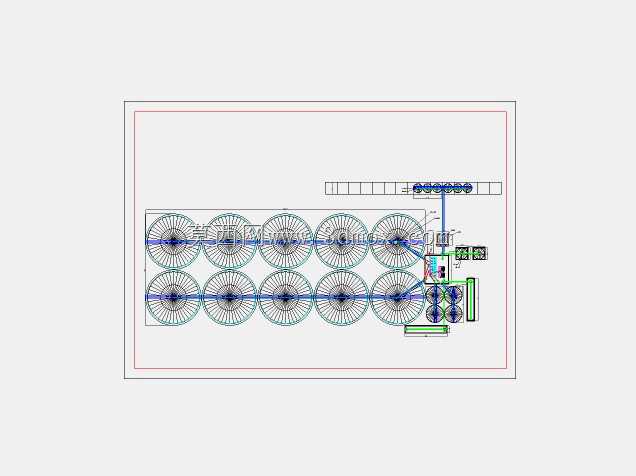

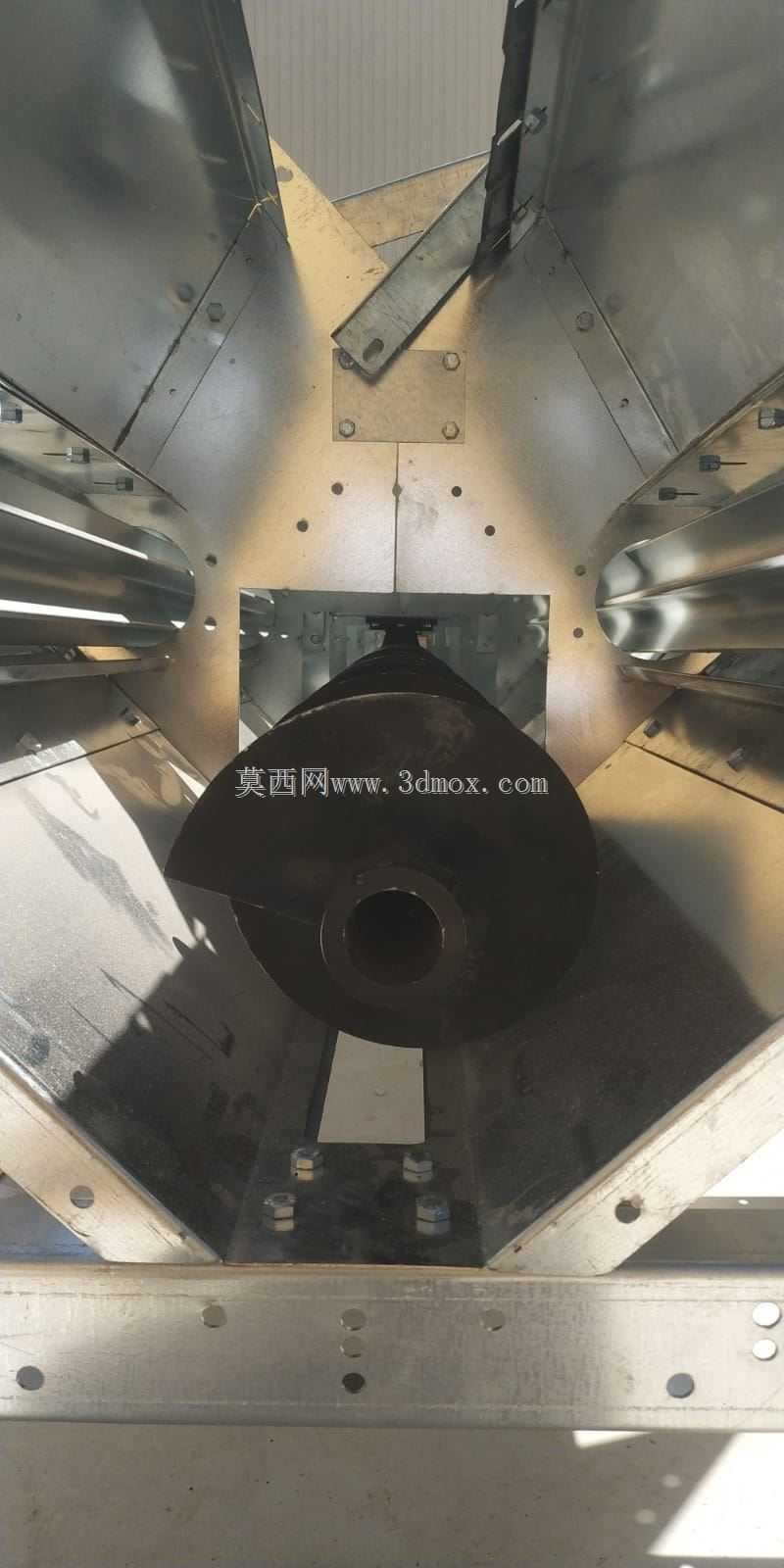

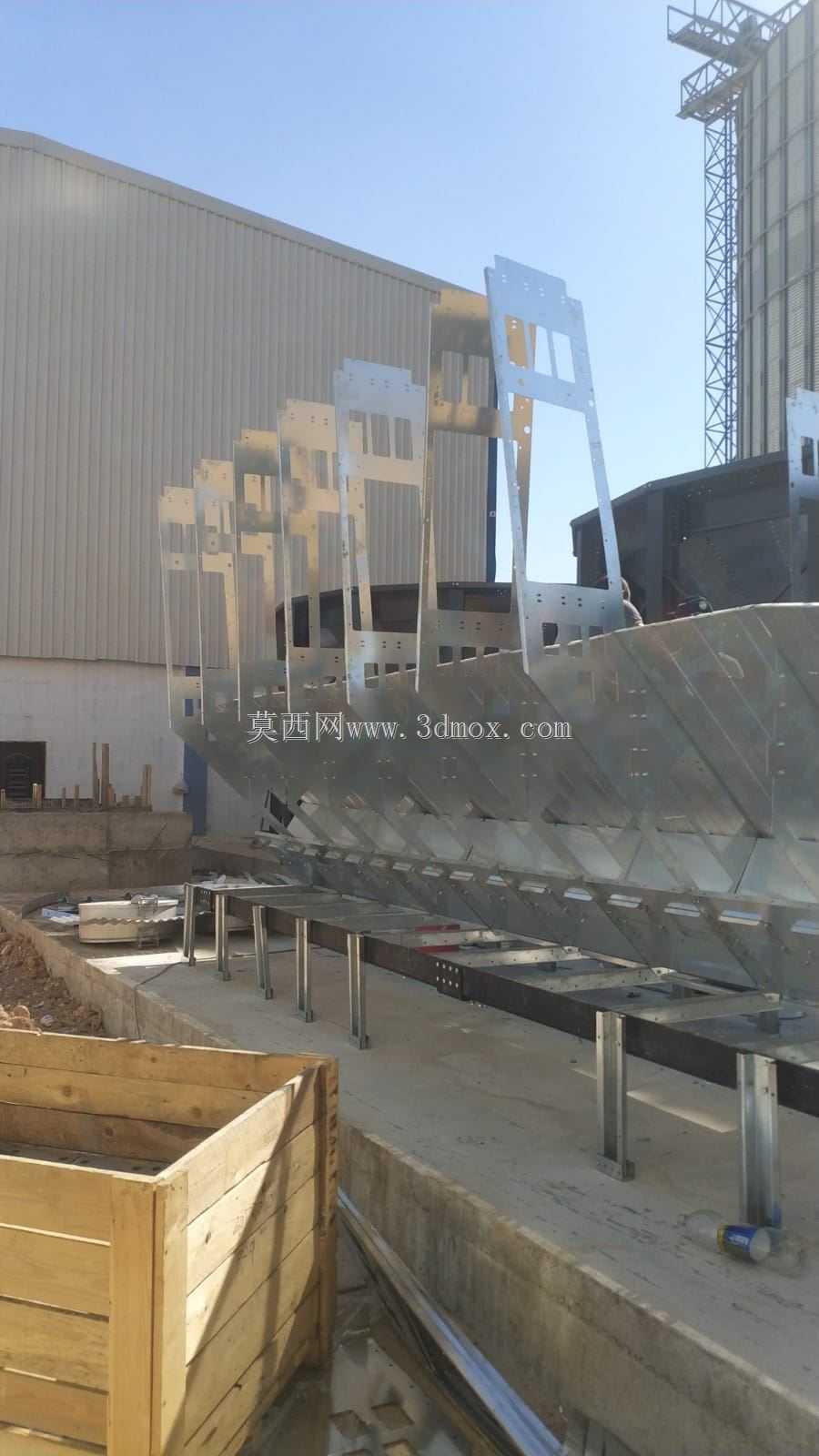

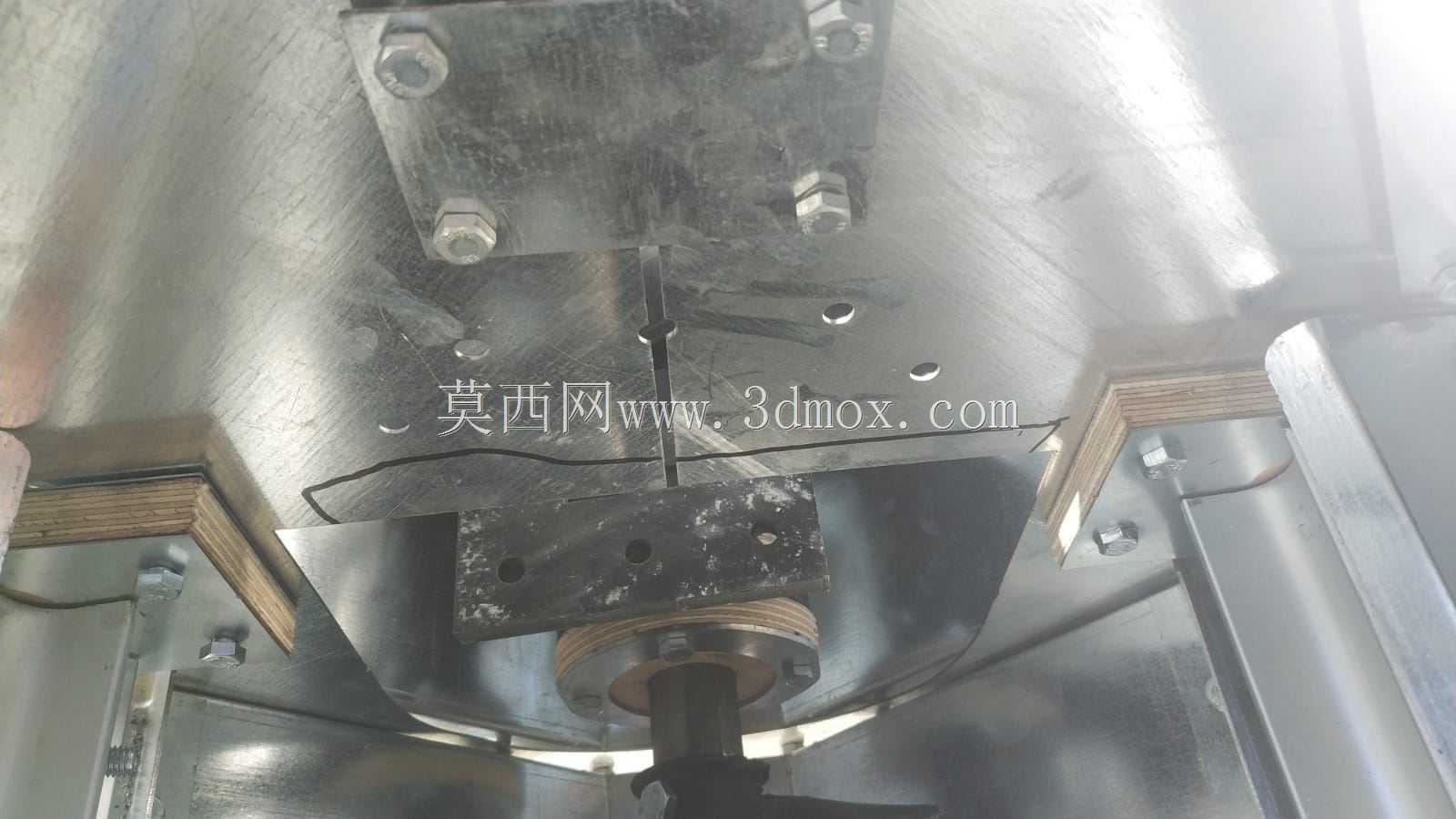

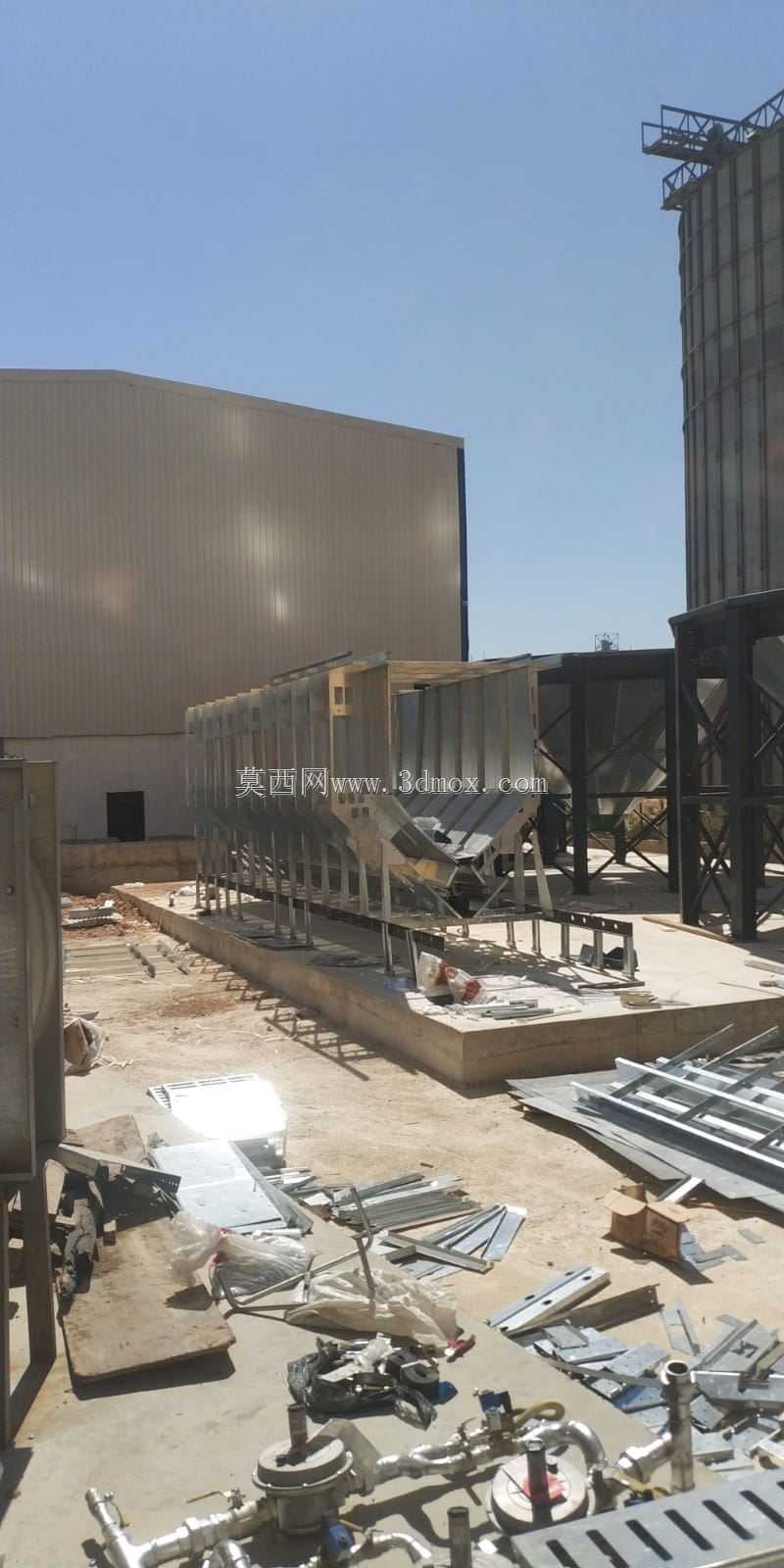

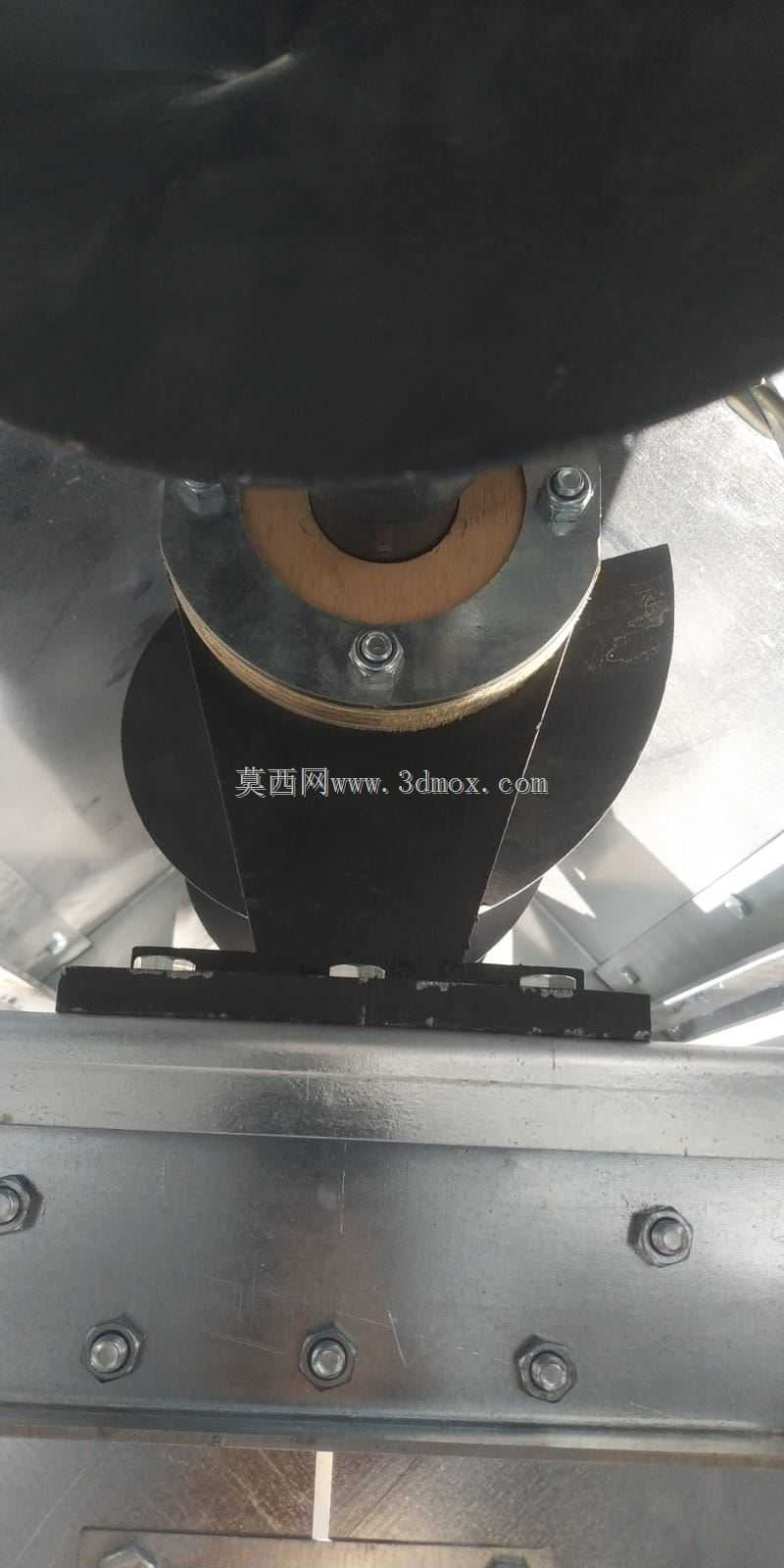

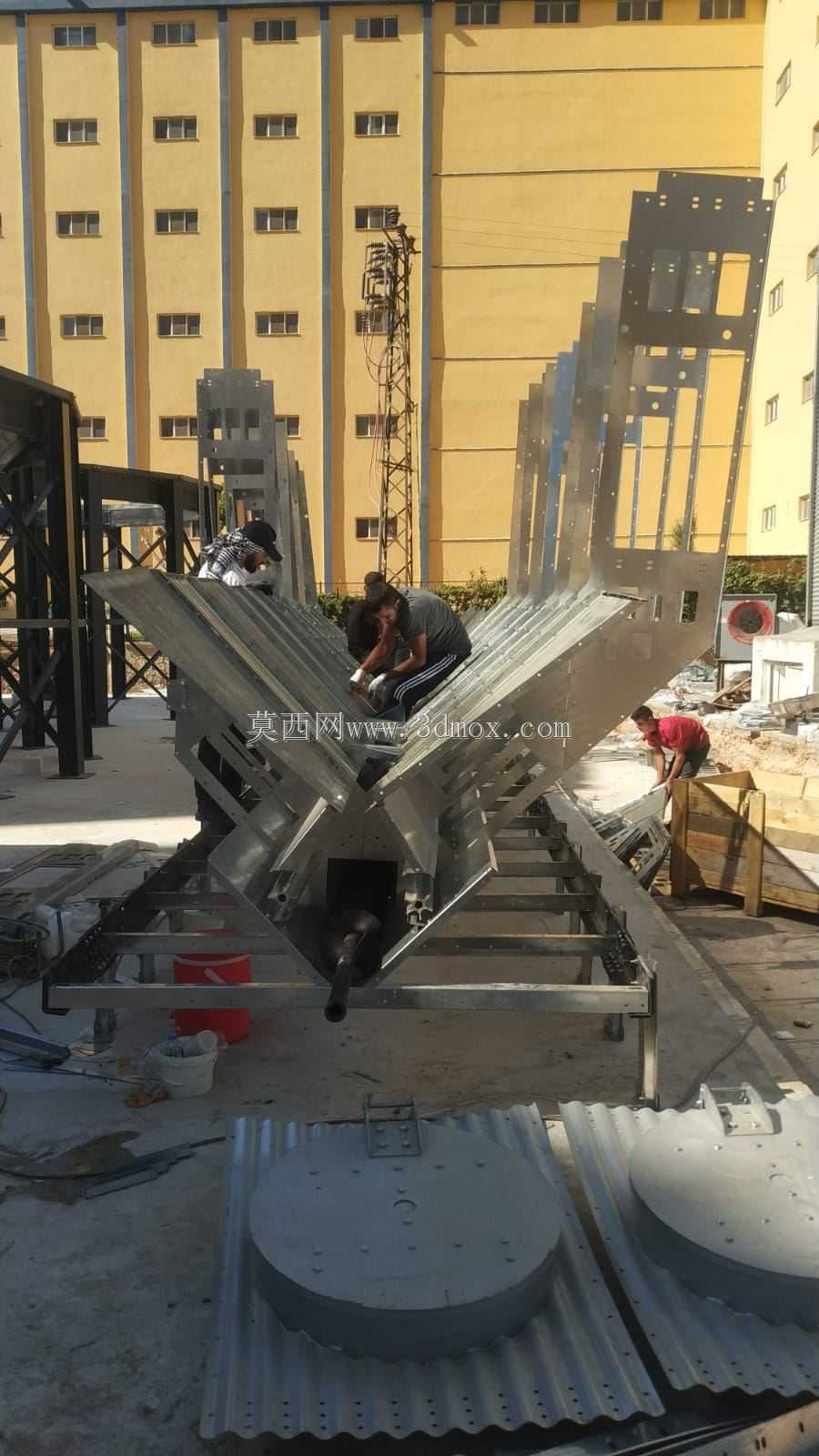

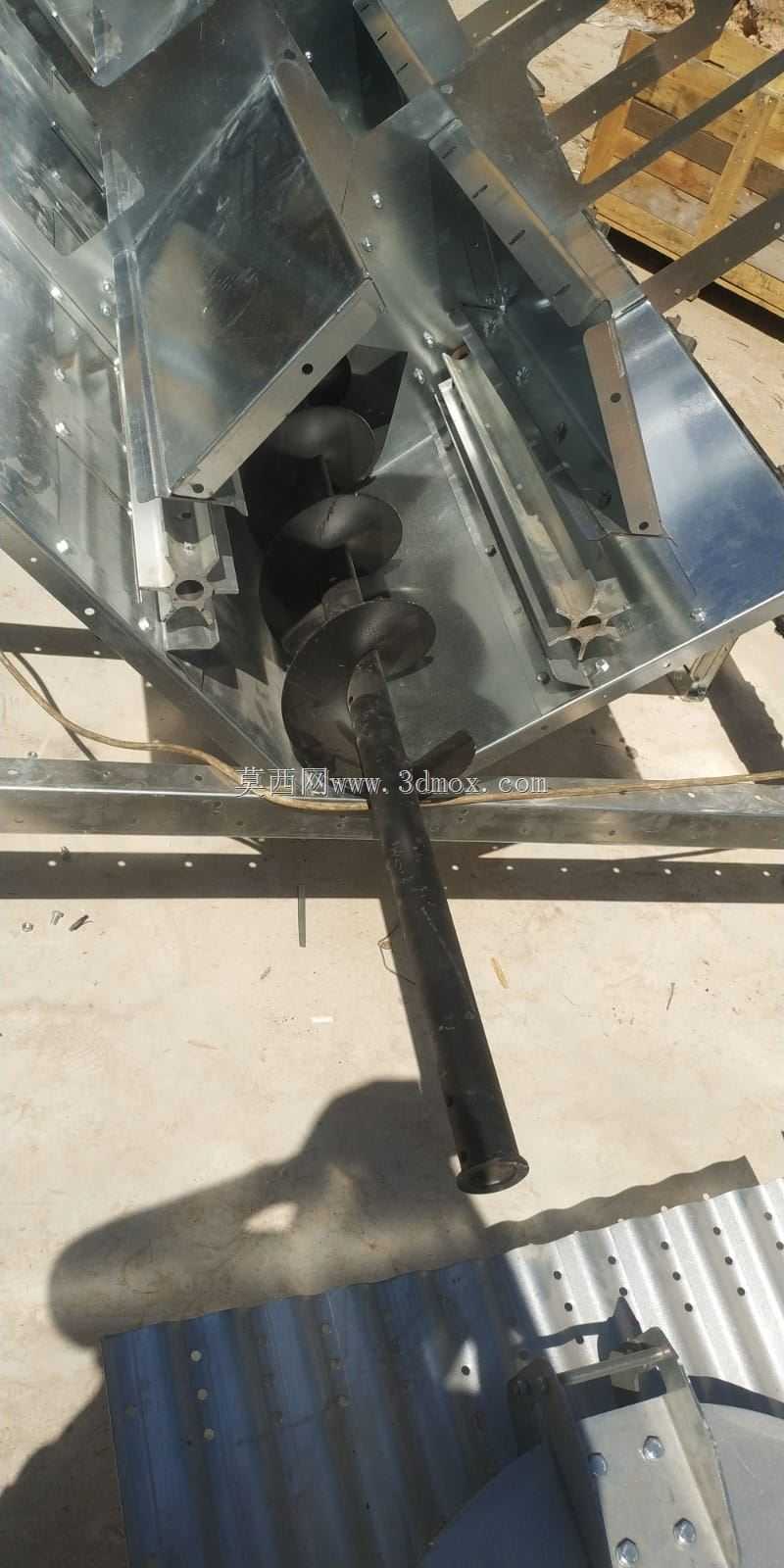

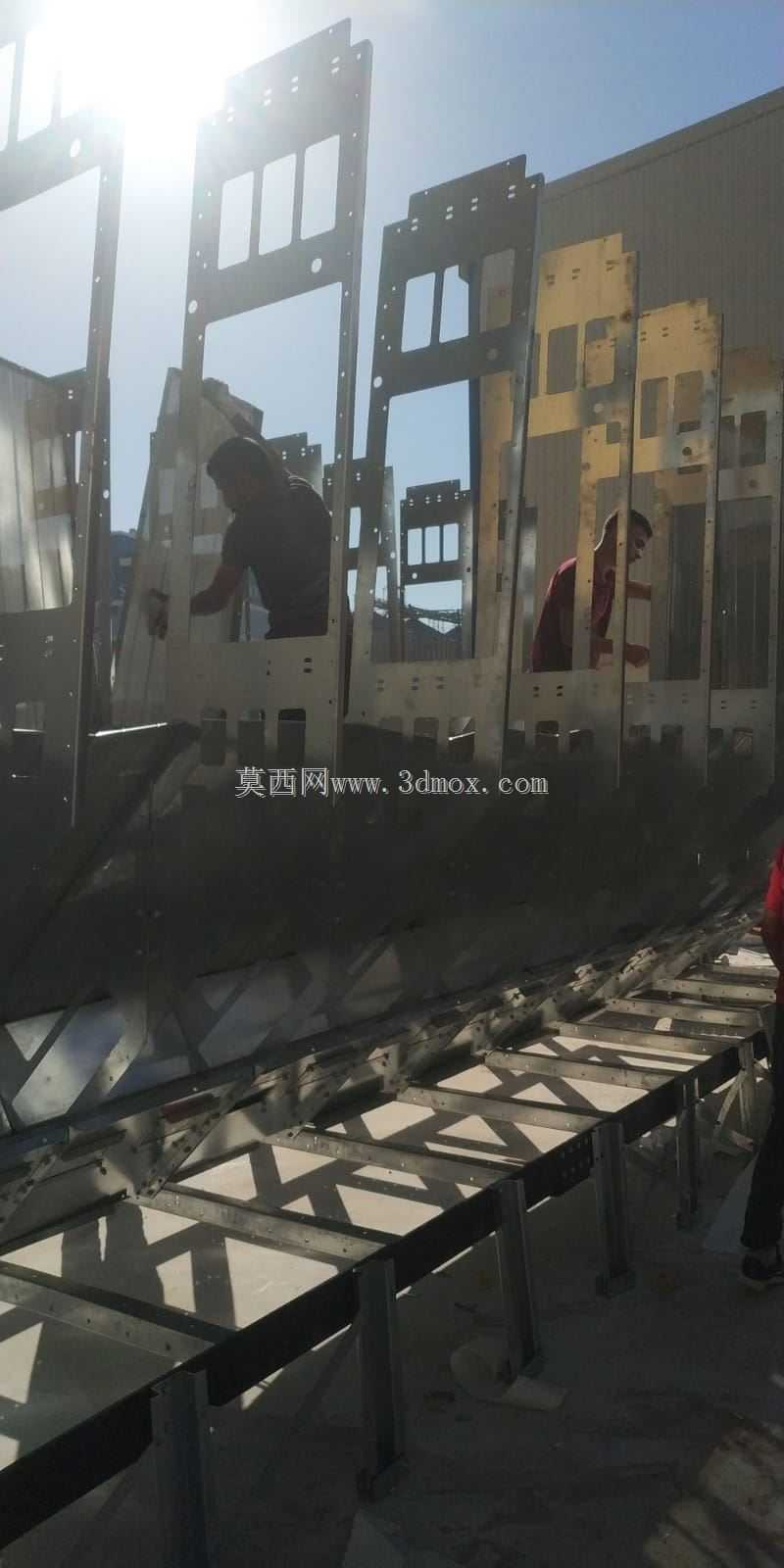

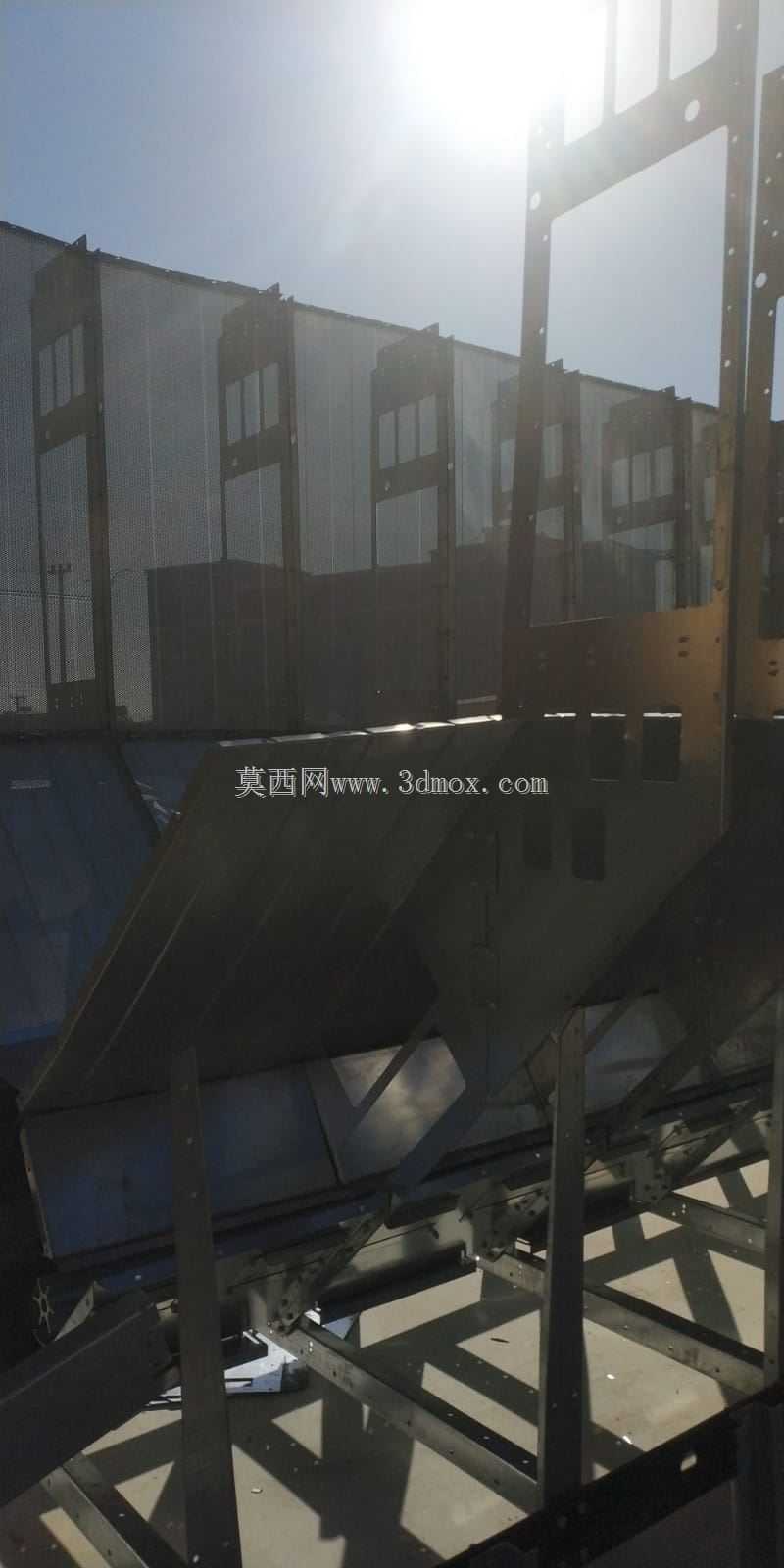

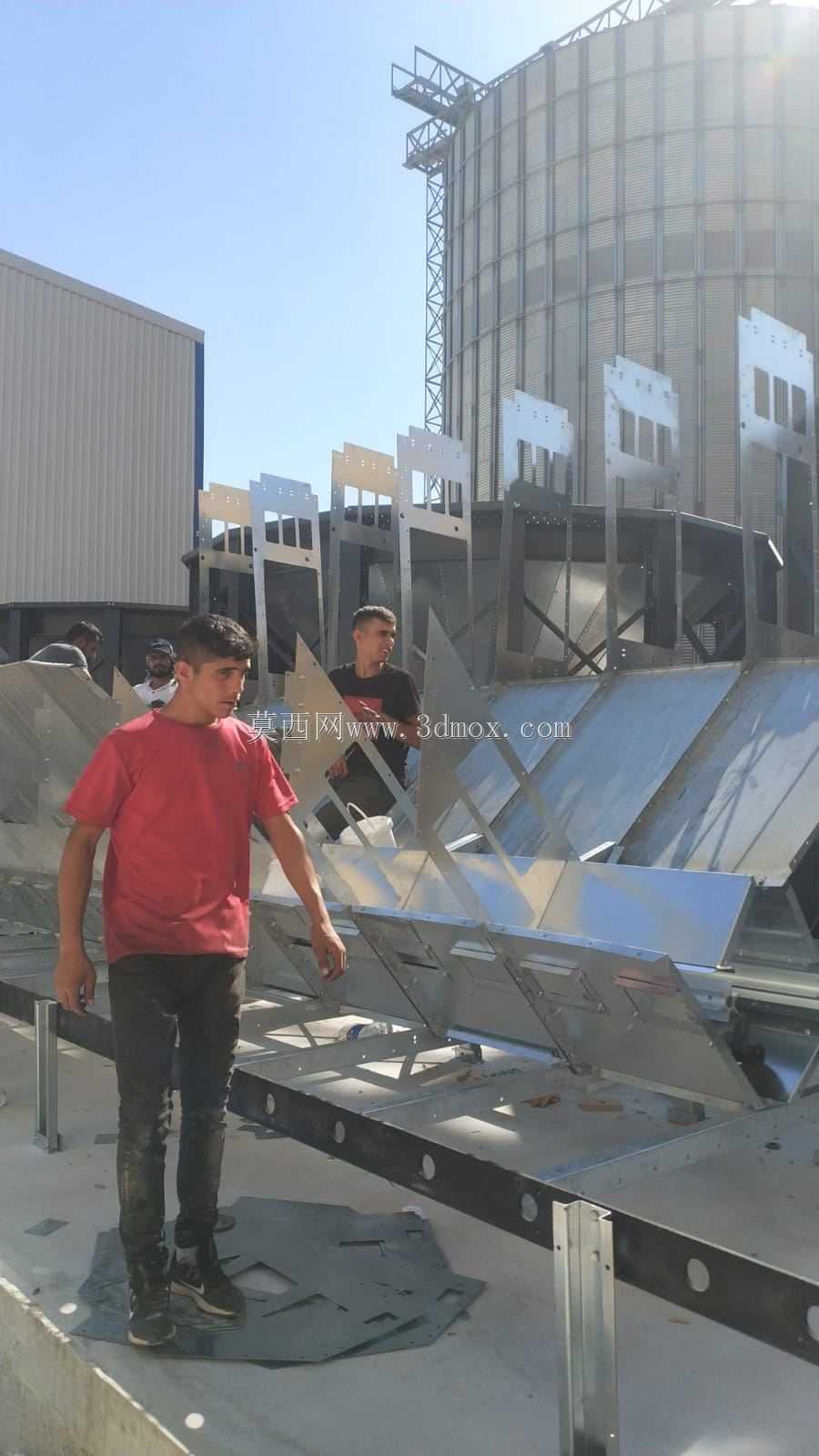

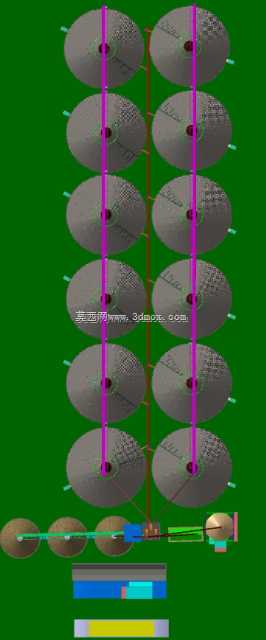

这套结构针对规模化粮食收储场景设计，可适配小麦、大米、玉米、油菜籽、向日葵籽、坚果等多种颗粒类农产品的烘干作业，覆盖种粮大户、区域粮库、农产品加工企业的产后处理需求，解决高水分粮食入仓易霉变、发芽损耗的核心痛点。从内部结构来看，钣金流道采用多段折弯拼接工艺，所有搭接边做翻边密封处理，避免烘干过程中出现谷物漏料、热风窜流的问题，流道曲面弧度经过反复校核，保证谷物在重力作用下匀速下落，不会出现局部积料导致的烘干不均。设备核心的差速输送机构采用1:1的传动比匹配，相比同规格常规烘干设备，热风循环路径做了优化，热风与谷物的接触时长提升近三成，燃料消耗可降低约30%，同时兼顾环保排放要求，适配不同区域的作业环保标准。设计过程中优先考虑安装边界适配性，整机模块化拆分后可适配常规厂房门洞尺寸，现场安装无需额外做土建改造，内部检修通道预留足够操作空间，日常维护时无需整体拆解设备，即可完成易损件更换与积尘清理。可烘干的物料覆盖谷物、油料作物、坚果等多品类，不同物料切换时仅需调整差速机构的运行参数与热风温度阈值，无需更换内部结构件。所有金属构件做镀锌防锈处理，适配高湿、多粉尘的作业环境，结构件连接采用标准紧固件，后期备件替换通用性强，无需定制特殊规格配件。设备的进出料接口可直接匹配前端提升机、后端仓储输送设备的安装尺寸，无需额外做转接结构设计，整体布局紧凑，在相同处理量下占地尺寸比传统塔式烘干设备更小，适合场地有限的中小型粮食处理站点使用。内部热风分配腔做了等压设计，保证整个烘干截面的热风风速均匀，不会出现局部过热导致的粮食品质下降，也不会出现局部风速过低导致的烘干不彻底问题。
