亚克力支架牛顿摆碰撞演示装置

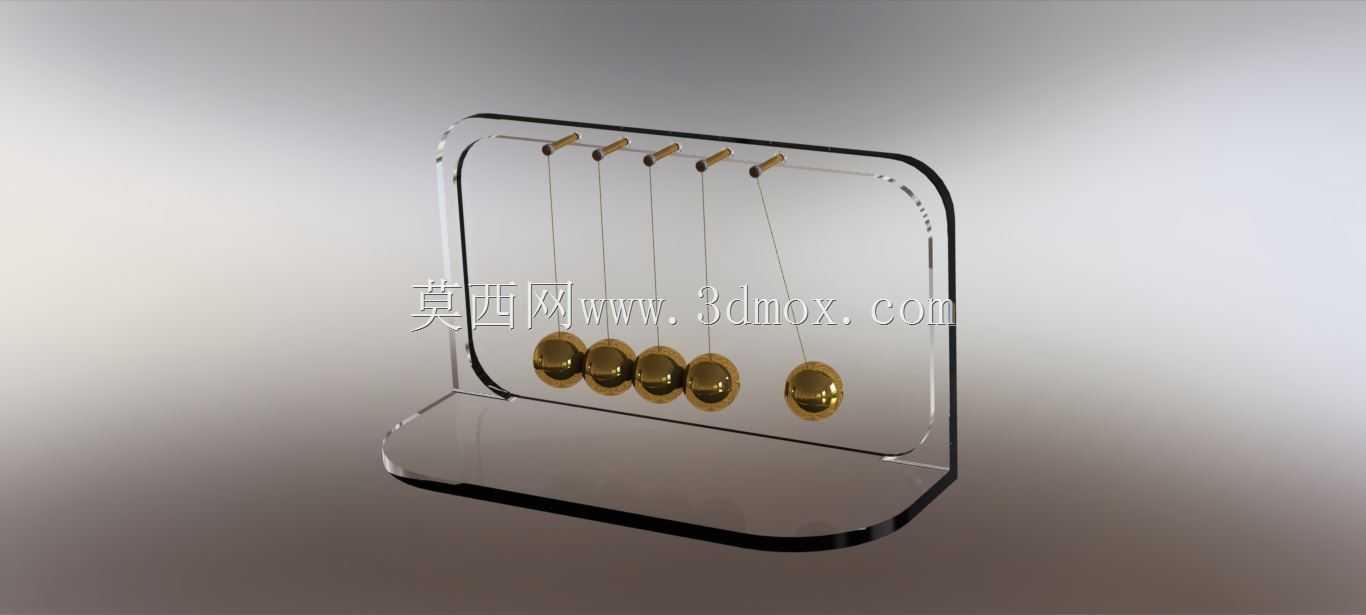

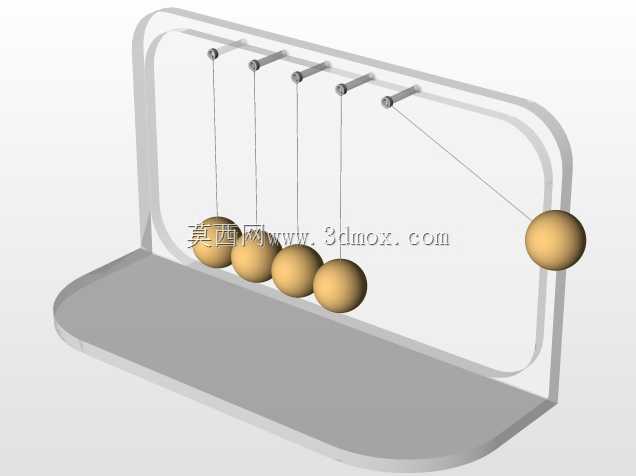

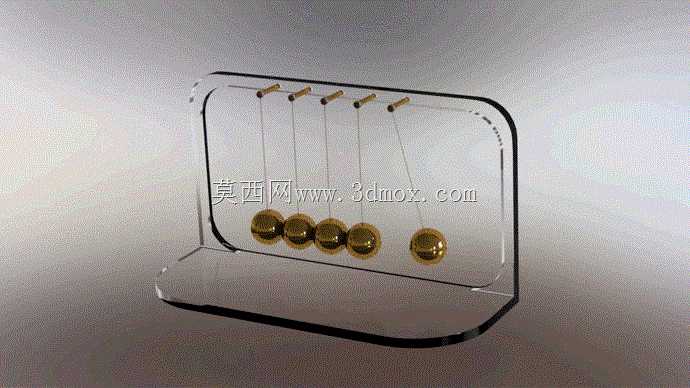

这款碰撞演示装置常被放置在物理教学实验室、工业设计展厅、办公桌面场景中，核心作用是直观演示动量守恒与能量传递的经典力学规律，也可作为工业设计领域力学原理展示的具象载体。装置主体采用高透亚克力弯折成型的一体式框架，框架底部为平整的矩形支撑底座，两侧向上延伸形成对称的弧形立板，立板顶部预留等间距的挂点定位孔，所有挂点处于同一水平高度，相邻挂点的中心距完全一致，保证悬挂的摆球初始位置处于同轴排列状态。摆体部分采用表面镀金处理的金属实心球体，球体自身圆度公差控制在极小范围内，质量均匀分布，每个球体通过两根细尼龙吊线分别连接到对应挂点的两侧，形成稳定的双悬点悬挂结构，这种设计能避免摆球摆动过程中出现侧向偏移，保证碰撞过程始终沿水平直线方向传递作用力。设计过程中首先确定摆球的直径参数，再根据摆长与摆动周期的对应关系计算吊线的有效长度，确保拉起最外侧单个摆球释放后，碰撞产生的作用力能沿排列的球体依次传递，最终将最末端的摆球推动到与初始释放高度接近的位置，过程中能量损耗控制在合理范围内，能连续完成多次往复碰撞动作。框架的底座边缘做了圆角钝化处理，放置时与接触面的贴合度良好，不需要额外固定结构即可保持稳定，整体外轮廓尺寸适配常规桌面摆放需求，不会占用过多操作空间，立板的弧形轮廓既提升了整体视觉流畅度，也能避免尖锐边角带来的磕碰风险。建模过程中需要重点保证各摆球的中心处于同一水平轴线，吊线的长度参数完全一致，框架的弯折处曲率过渡均匀，装配时摆球之间刚好保持轻微接触的状态，既不能存在明显间隙导致碰撞传递出现延迟，也不能过度挤压导致初始状态就存在内应力，影响碰撞演示的实际效果。
