八轴重载转子运输平板拖车三维设计

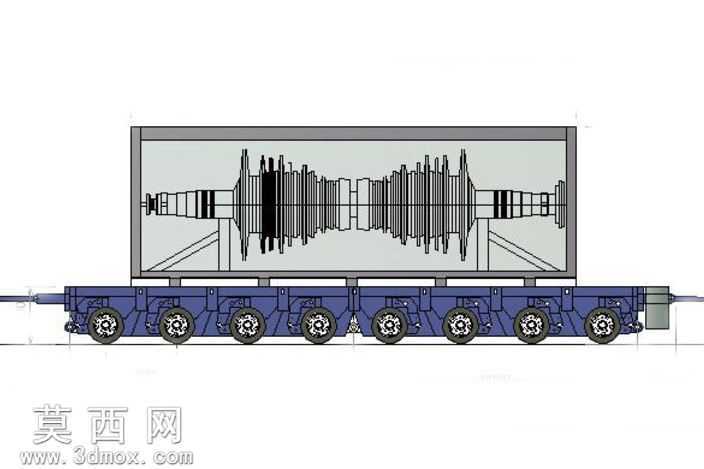

本作品为面向重型工业部件运输场景设计的八轴重载平板拖车三维模型，建模过程围绕重载运输的核心功能需求展开，首先完成整体承载框架的结构搭建：采用低平板主承载结构设计，主纵梁选用高强度箱型截面构型，横梁采用等间距密布的工字型截面排布，保证承载面的整体抗弯抗扭性能，适配重型工业转子这类大重量、大尺寸精密部件的运输需求。行走系统部分严格按照八轴布局完成建模，每轴配置双轮组结构，转向机构采用随动转向设计，在三维建模过程中对轮组的悬挂行程、转向角度范围都做了参数化约束，还原真实重载拖车的行走通过性能，可适配厂区、场站等多种复杂路况的转运需求。承载面上方的转子固定工装部分，建模时针对重型汽轮机转子的外形特征设计了专用支撑限位结构，支撑座采用仿形弧面构型，搭配侧向限位挡块与固定绑带安装位，保证运输过程中转子不会发生窜动、磕碰，满足精密重型部件的运输防护要求。材质渲染环节，拖车底盘主结构赋予高强度合金钢材质，表面做深蓝色工业防锈漆质感处理，轮组部分还原橡胶轮胎的哑光质感与金属轮毂的金属光泽，承载的转子部分赋予合金钢锻件的金属质感，表面做精加工面的细腻反光处理，固定工装部分做灰色防锈漆质感区分，整体渲染效果贴近真实工业装备的视觉表现。设计思路上围绕重载、稳载、防护三个核心要点，在保证整车承载能力的前提下尽可能降低承载面高度，提升运输过程的稳定性，同时针对所运输的重型转子这类高价值精密部件，专门设计了适配的固定支撑结构，避免运输过程中的部件损伤，八轴的轮组布局可以有效分散轴荷，满足场站内部重载转运的载荷要求，整体模型结构完整，各部件的装配关系清晰，可用于重载运输装备的结构展示、方案验证以及相关教学演示场景。
