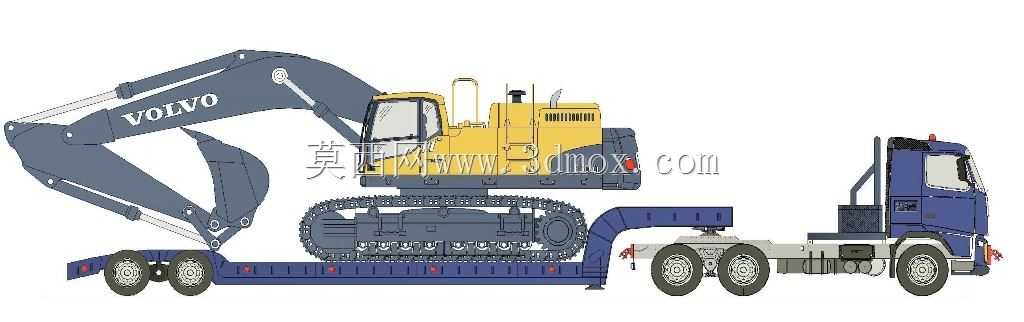

沃尔沃EC700挖掘机配低底盘拖运挂车

　　这套三维建模内容还原了重型履带挖掘机搭配低平板拖运挂车的完整运输组合，核心覆盖矿山开采、基建工程领域的设备转场作业场景。在实际工程作业中，大吨位履带挖掘机自身行驶速度极低，且履带结构会对铺装路面造成不可逆损伤，长距离转场必须依靠专用低底盘挂车完成公路运输，这类组合也是土石方工程、矿山运维项目中设备调度的核心配置。模型里的挖掘机部分还原了沃尔沃EC700的结构特征，工作装置包含动臂、斗杆、铲斗的铰接连接结构，上部车体覆盖了驾驶室、动力舱、散热舱的外形轮廓，下部行走机构还原了履带架、驱动轮、导向轮、支重轮与履带板的装配关系，建模时特意保留了各铰接点的转动间隙，可直接用于模拟工作装置举升、回转平台转动的动作演示。

　　配套的低底盘挂车采用凹梁式承载结构，承载面高度比普通货运挂车低400mm左右，能满足3米以上高度的重型设备运输不超限的要求，挂车部分还原了鹅颈连接结构、多轴轮组、爬梯收放结构、捆绑点布置，建模时严格按照重型设备运输的装载边界设置尺寸，挖掘机停放后整机重心落在挂车承载中心区域，轮轴载荷分布符合公路货运的轴荷要求。建模过程中优先保证装配关系的准确性，挖掘机履带宽度与挂车承载面宽度的匹配间隙控制在单侧150mm，满足实际装载时的对位操作空间，爬梯展开角度与挖掘机爬车时的接地角度匹配，避免出现结构干涉。挂车与牵引车头的连接部分还原了牵引销、支腿的结构，可拆分展示牵引状态与停放支撑状态的不同结构形态。这套模型可用于工程运输方案演示、设备调度模拟、结构装配教学等场景，所有部件的外形尺寸均参考实际设备参数设置，安装边界、运动间隙都符合工程实际要求，没有出现结构穿模、尺寸失真的问题，能直观展现重型工程设备转场运输的完整配置形态。
