四百吨重载模块化拖运挂车组结构设计

　　这套重载拖运装备的三维结构，核心面向400吨级超限大件的干线公路运输场景，常见于大型化工塔器、重型工业罐体、电站核心设备的跨区域转运作业，这类运输任务普遍面临货物自重极大、外形尺寸超宽超高、道路通过性受限等现实工程问题，常规货运车辆完全无法承载此类载荷。整套装备采用多单元拼接的模块化设计思路，前端配置两台牵引车头提供足够的拖曳动力，每台牵引车后挂接短轴距过渡承载挂车，用于分散车头端的轴荷，避免局部载荷超出公路路面的承压限值；中部主承载单元为32轴线的戈德霍夫式重载挂车板，可根据货物的实际长度、重心分布灵活调整拼接轴线数量，本次配置采用5纵列5轴的排布形式，单轴额定载荷匹配公路运输的轴荷管控要求，整体承载平台的平面度、

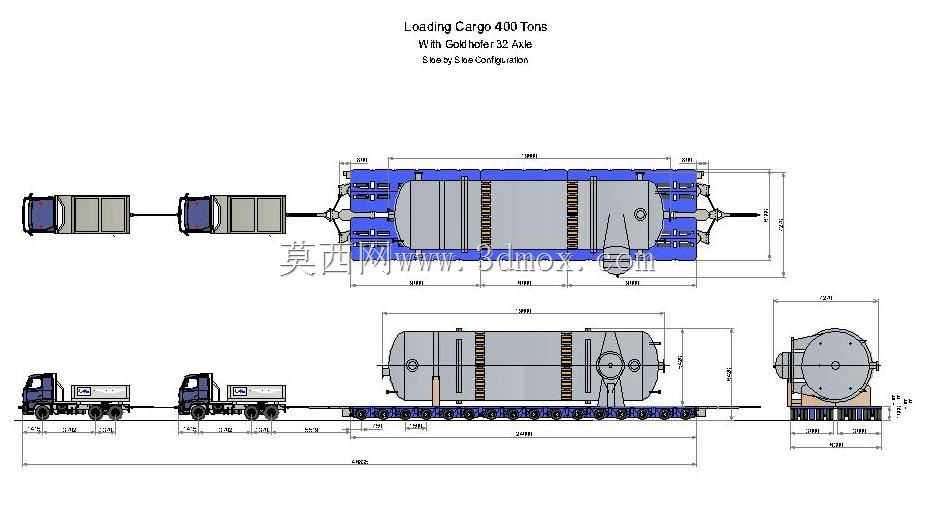

　　拼接同轴度在建模时做了严格的公差约束，确保多单元拼接后不会出现局部应力集中的问题。从结构细节来看，主承载挂车的每一组轴线都配置了独立的液压悬挂系统，可根据路面起伏实时调整单轴高度，在经过坡道、坑洼路面时保证所有轮胎均匀受力，避免单轴过载引发爆胎或结构失效；挂车的转向系统采用多轴联动转向设计，可实现极小的转弯半径，适配山区公路、厂区内部狭窄道路的通行需求，建模时还原了转向拉杆的联动结构，可直观模拟不同转角下各轮组的运动轨迹，方便运输前做路径通过性仿真校核。图纸中标注的外形尺寸覆盖了整套车组的总长、总宽、载货平台高度、货物固定后的最高点高度，这些尺寸参数是运输前路线勘测的核心依据，可提前排查沿途桥梁限高、道路转弯半径不足、

　　收费站通道宽度不够等通行障碍；载货平台表面预留了标准的货物固定点位，可搭配绑扎带、刚性固定支架对圆柱形罐体类货物做周向固定，避免运输过程中货物出现滑移、倾覆风险。整套模型的结构拆分完全还原实车的装配层级，从牵引销连接结构、挂车拼接法兰、悬挂油缸到轮组结构都做了等比例还原，可用于大件运输方案的可视化演示、新入行从业人员的装备结构认知教学，也可作为同类重载挂车国产化设计的结构参考，帮助设计人员快速掌握模块化重载挂车的载荷分配逻辑、轴系排布思路，减少前期方案设计的重复建模工作量。
