便携按压式喷雾香水瓶拆分结构设计

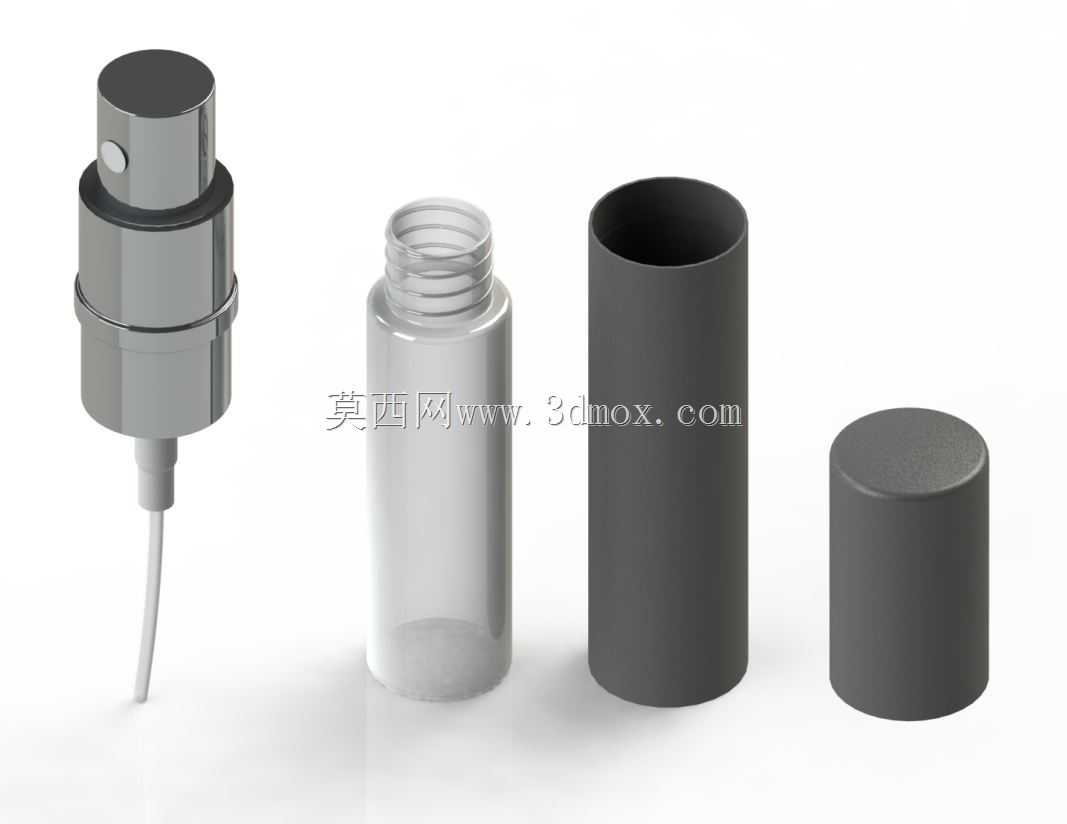

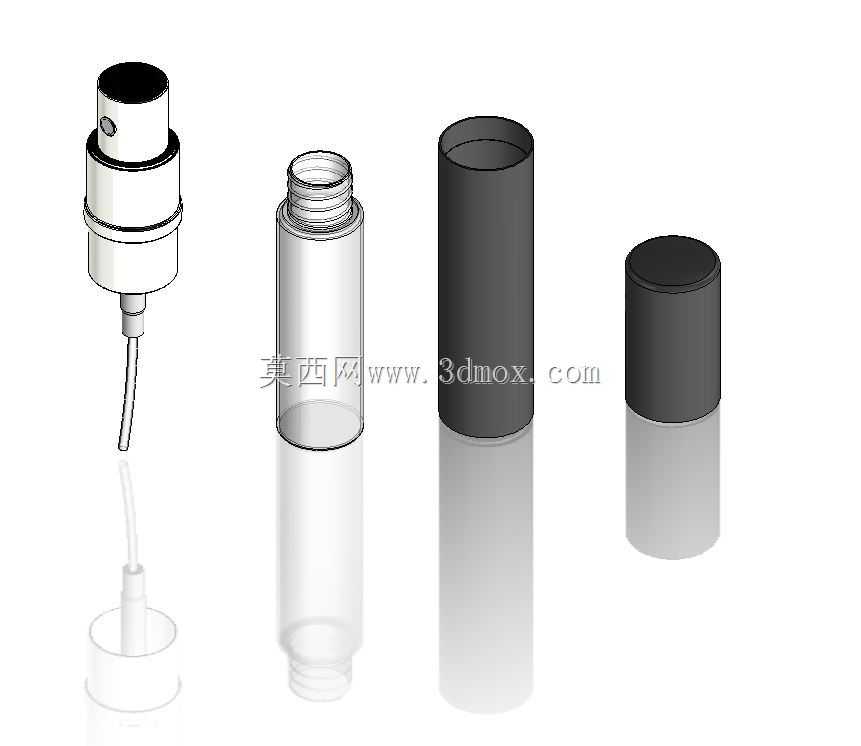

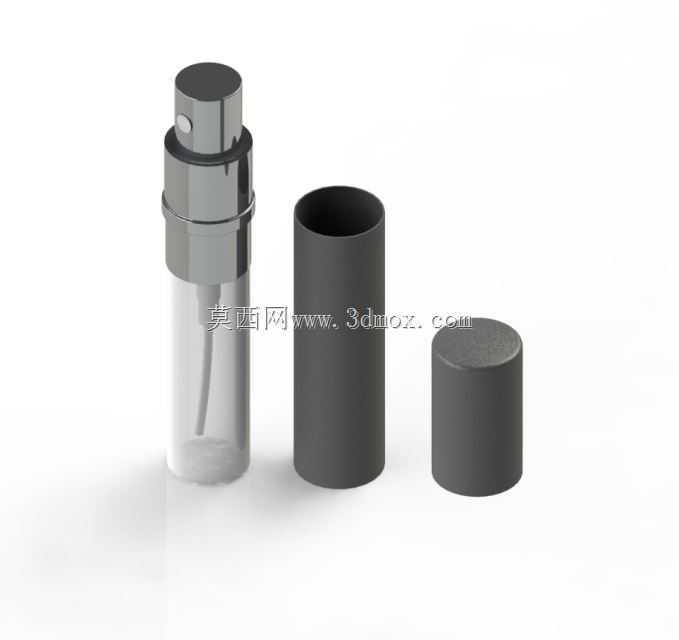

这套拆分式香水瓶结构，核心面向日化美妆领域的便携香氛分装场景，适配日常随身补香、旅行分装携带的实际使用需求，整体结构围绕密封可靠性、按压喷雾稳定性、拆装便捷性三个核心工程目标展开设计。从拆分状态能清晰看到整套结构分为四个独立组成部分：按压喷雾泵头组件、透明内瓶、外装饰套筒、底盖，各部件之间采用间隙配合加定位止口的装配逻辑，既保证组装后无松旷晃动，也能满足量产时的快速装配要求。泵头部分采用常规按压式喷雾泵的成熟结构，内置的吸液管长度适配内瓶底部的沉槽设计，能保证瓶内液体剩余量极低时仍可正常抽吸喷雾，避免液体残留浪费；泵头与内瓶瓶口采用螺纹旋合结构，螺纹配合面预留了密封垫片的安装槽位，装配后可实现完全密封，防止香氛类易挥发液体出现渗漏、挥发过快的问题。透明内瓶采用薄壁圆筒结构，壁厚控制在均匀1mm区间，既保证足够的结构强度承受日常携带的挤压、磕碰，也能直观观察内部液体剩余容量，瓶口的外螺纹与泵头内螺纹匹配度经过公差校核，旋合行程控制在三圈即可达到密封锁紧状态，不会出现滑牙、密封失效的问题。外装饰套筒采用哑光深色薄壁圆筒设计，套在透明内瓶外侧，既可以遮挡内瓶的结构瑕疵、提升外观质感，也能作为手持受力部位，避免直接握持透明内瓶导致的温度传导加速液体挥发，套筒上下两端分别与泵头台阶、底盖采用小过盈配合卡接，组装后无错位缝隙，外观整体性强。底盖采用平底圆筒结构，与外套筒下端卡合后，可对透明内瓶底部形成支撑防护，平底设计保证整瓶放置在平面上时不会出现倾倒、歪斜，放置稳定性满足日常桌面摆放需求。整套结构的外形尺寸控制在掌心可握持的便携区间，直径不超过30mm，整体组装后高度不超过120mm，可轻松放入随身小包、衣物口袋，不会占用过多携带空间；各部件的装配边界均做了圆角过渡处理，没有尖锐棱角，避免日常携带时刮蹭衣物、划伤皮肤。在结构设计过程中，充分考虑了量产注塑成型的工艺要求，所有塑料部件均设计了合理的脱模斜度，壁厚均匀无突变，避免注塑成型时出现缩痕、缺料、变形等问题，泵头的金属压头与塑料基座的配合采用过盈压装工艺，压装行程做了限位设计，保证压装后位置统一，按压行程控制在8mm区间，按压力度控制在15-20N，符合日常使用的按压手感习惯，不会出现按压力度过大导致使用费力、或是力度过小导致误触喷雾的问题。
