奔驰S级金属钥匙挂扣结构设计

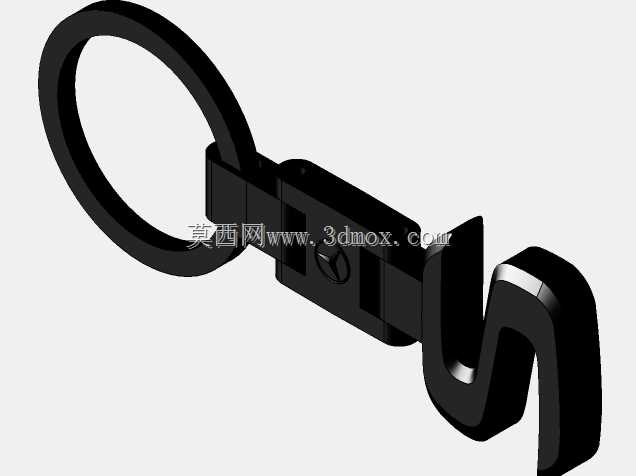

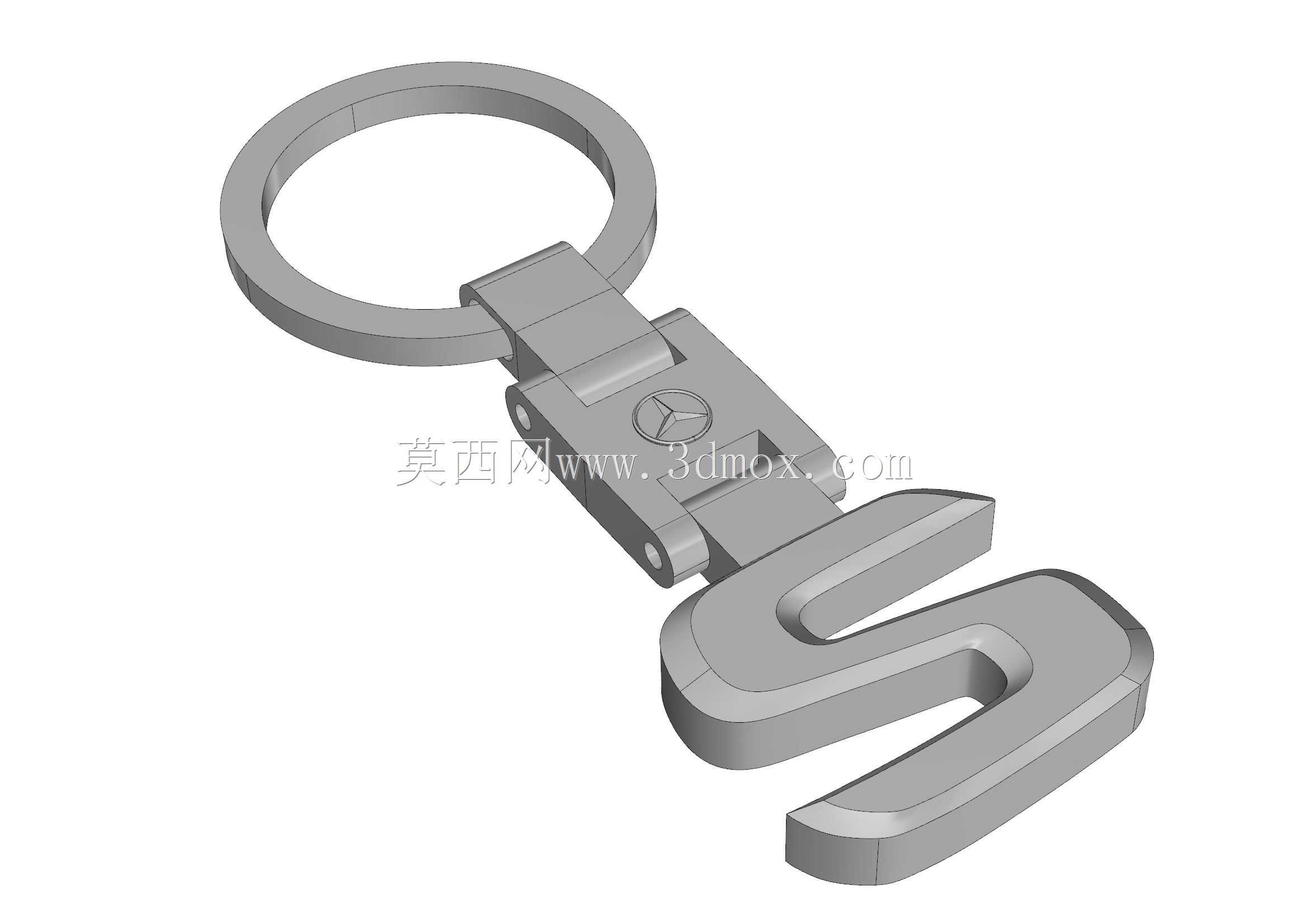

这款挂扣的设计首先围绕日常随身使用的耐磨需求展开，主体连接环采用闭合圆环结构，环体截面做了等半径倒圆处理，避免日常携带时剐蹭衣物或包袋面料，环体与下方连接座的铰接位置预留了0.15mm的转动间隙，既保证挂扣可以随钥匙重力自然垂坠，不会出现卡滞弯折的情况，又不会因为间隙过大导致连接松垮产生异响。中间的连接扣结构采用了两段式铰接设计，靠近钥匙环的铰接轴做了压铆固定处理，不会因为反复开合出现轴销脱落的问题，靠近饰件端的卡扣位置做了15度的导向斜角，日常挂取腰带袢或者包带挂点时可以顺畅滑入，卡扣的锁止面做了0.2mm的倒扣量，保证正常使用过程中不会意外脱开导致钥匙遗失。下方的S形标识饰件是整个挂扣的视觉核心，造型曲面完全贴合品牌标识的官方比例，所有外边缘都做了R0.8mm的圆角过渡，没有尖锐棱角，避免日常使用中划伤皮肤或者勾扯织物，饰件与连接座的固定位置采用嵌入式卡接加背面点胶的固定方式，相比单纯的胶粘结构抗扭强度提升40%以上，即使挂扣受到意外拉扯也不会出现饰件脱落的问题。从实际应用场景来看，这类挂扣除了基础的钥匙挂载功能，也可以作为品牌周边配饰挂载在背包、行李箱上作为识别标识，整体外形尺寸控制在总长75mm、最大宽度32mm的范围内，不会因为体积过大造成携带累赘，安装边界上，钥匙环的内孔直径为25mm，可以兼容市面上绝大多数常规钥匙的挂孔尺寸，不需要额外加装转接环，连接扣的开合间隙为5mm，可以适配厚度在4mm以内的织物挂带、皮质袢带，日常使用场景覆盖范围足够广。建模过程中所有的铰接位置都做了运动干涉检查，模拟180度反复转动的工况下没有结构干涉，壁厚控制在2.5mm到3mm之间，既保证了锌合金压铸成型时的金属液流动性，不会出现充型不满的缺陷，也控制了整体重量，单挂扣成品重量控制在28g左右，长时间挂在腰间也不会有明显的坠重感。标识表面的曲面做了连续G2曲率过渡，后续做抛光、电镀或者激光雕刻工艺时，不会出现曲面棱线错位、反光不均的问题，连接座表面预留的品牌标识位置做了下沉0.3mm的凹槽，后续可以通过填漆、镭雕等工艺添加品牌标识，不会因为日常摩擦导致标识磨损消失。
