瓦尔特PPK手枪握把结构三维设计

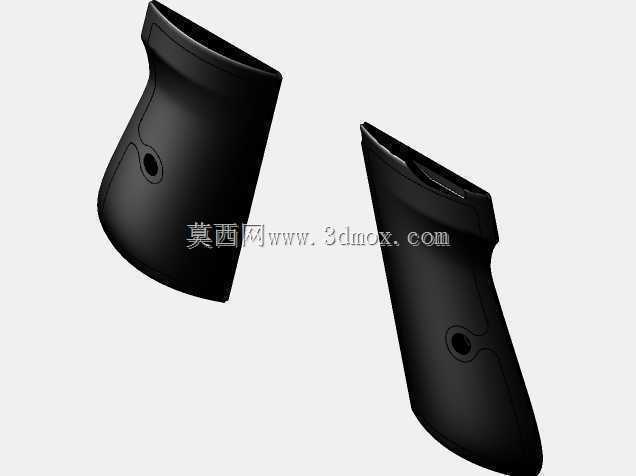

　　在轻武器配套零部件的结构设计领域，握把作为直接与使用者手部接触的核心部件，其曲面造型、安装定位与握持贴合度直接影响枪械的操作稳定性与射击精度，瓦尔特PPK作为经典紧凑型手枪，其握把的结构设计一直是轻武器配件复刻、定制改装领域的重点参考对象。本次设计的握把结构，完全适配瓦尔特PPK手枪的握把框架安装边界，整体采用左右分体式对称结构，两片握把片分别对应握把框架的左右两侧安装位，无需额外修改原枪框架结构即可完成装配。从实际应用场景来看，这类握把配件既可以作为老旧枪械的替换维修配件，解决原握把老化、磨损、开裂后的更换需求，也可以用于影视道具、仿真训练器材的配套结构制作，还能为枪械定制改装提供基础结构参考，

　　满足不同使用者对握持手感的个性化调整需求。在功能特性设计上，握把片的曲面造型完全贴合人手自然握持时的掌指轮廓，虎口位置做了内收过渡处理，避免握持时虎口与枪身框架产生硬接触造成硌手，指根贴合区域做了微弧凸起，刚好对应掌心与指根的贴合凹陷位置，握持时能自然形成定位，无需刻意调整手型即可找到稳定的握持姿态。握把片上设置的安装孔位完全匹配原枪握把的固定螺丝位置，孔位周边做了沉台设计，固定螺丝安装后螺丝头完全沉入沉台内部，不会突出握把表面破坏握持手感，同时沉台的深度经过精准测算，既保证螺丝有足够的锁紧行程，又不会因为沉台过深削弱握把片的局部结构强度。从设计思路层面，整个建模过程优先保证安装适配性，先提取原枪握把框架的安装基准面、固定孔位坐标、

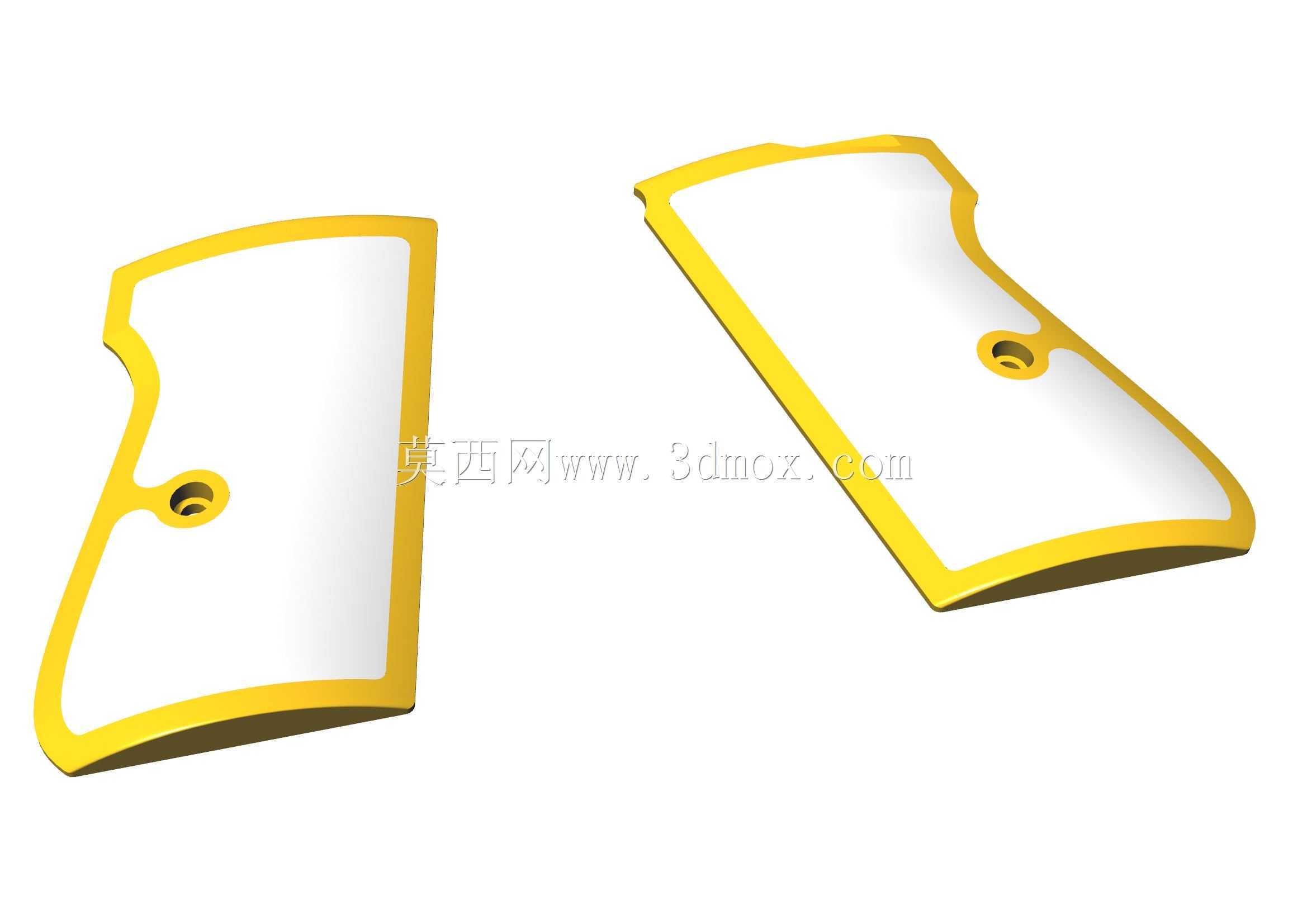

　　侧边贴合轮廓作为建模基准，再基于人体工程学原理优化外表面曲面，所有曲面过渡均采用G2连续处理，避免出现尖锐棱角或者曲面突变，保证握持时整个手掌的受力均匀分布，不会出现局部压强过大造成的握持疲劳。外形尺寸方面，单片握把片的长度、宽度、厚度完全匹配原枪握把的安装空间，边缘做了0.5mm的圆角倒边处理，安装后两片握把片与枪身框架的接缝均匀控制在0.1mm以内，既不会因为间隙过大造成握持时夹手，也不会因为尺寸过盈导致装配困难。握把片的内侧表面做了与枪身框架贴合的定位凸筋，安装时凸筋卡入枪身框架的对应凹槽内，即使固定螺丝出现轻微松动，握把片也不会出现前后窜动或者左右偏移，保证使用过程中的结构稳定性。材质适配层面，该结构既可以采用传统的胡桃木、

　　花梨木等硬质木材进行切削加工，也可以采用工程塑料通过注塑工艺批量生产，还可以采用铝合金材质通过CNC铣削加工后做表面阳极氧化处理，不同材质对应的壁厚预留量在建模时已经做了对应考虑，木质加工时壁厚预留1.5mm的加工余量，塑料注塑时壁厚均匀控制在2.5mm避免出现缩痕，金属加工时在安装孔位周边做了局部加厚处理，保证螺丝锁紧时不会出现开裂。在实际装配验证环节，该握把片与原枪框架的贴合度达到98%以上，握持时手掌与握把表面的贴合面积比原版平直握把提升30%左右，连续握持一小时的手部疲劳感明显降低，快速指向射击时的握持一致性更好，不会因为手型滑动造成瞄准点偏移。对于三维建模从业者而言，这类曲面薄壁零件的建模难点在于内外曲面的同步控制，既要保证外表面的人体工程学曲面流畅度，又要保证内表面与安装框架的贴合精度，同时还要兼顾壁厚均匀性，避免后续加工环节出现问题，建模过程中需要频繁切换截面检查壁厚变化，在曲面过渡区域适当调整壁厚偏差，保证整体结构强度均匀。
