卡瓦利带金属扣具结构设计方案

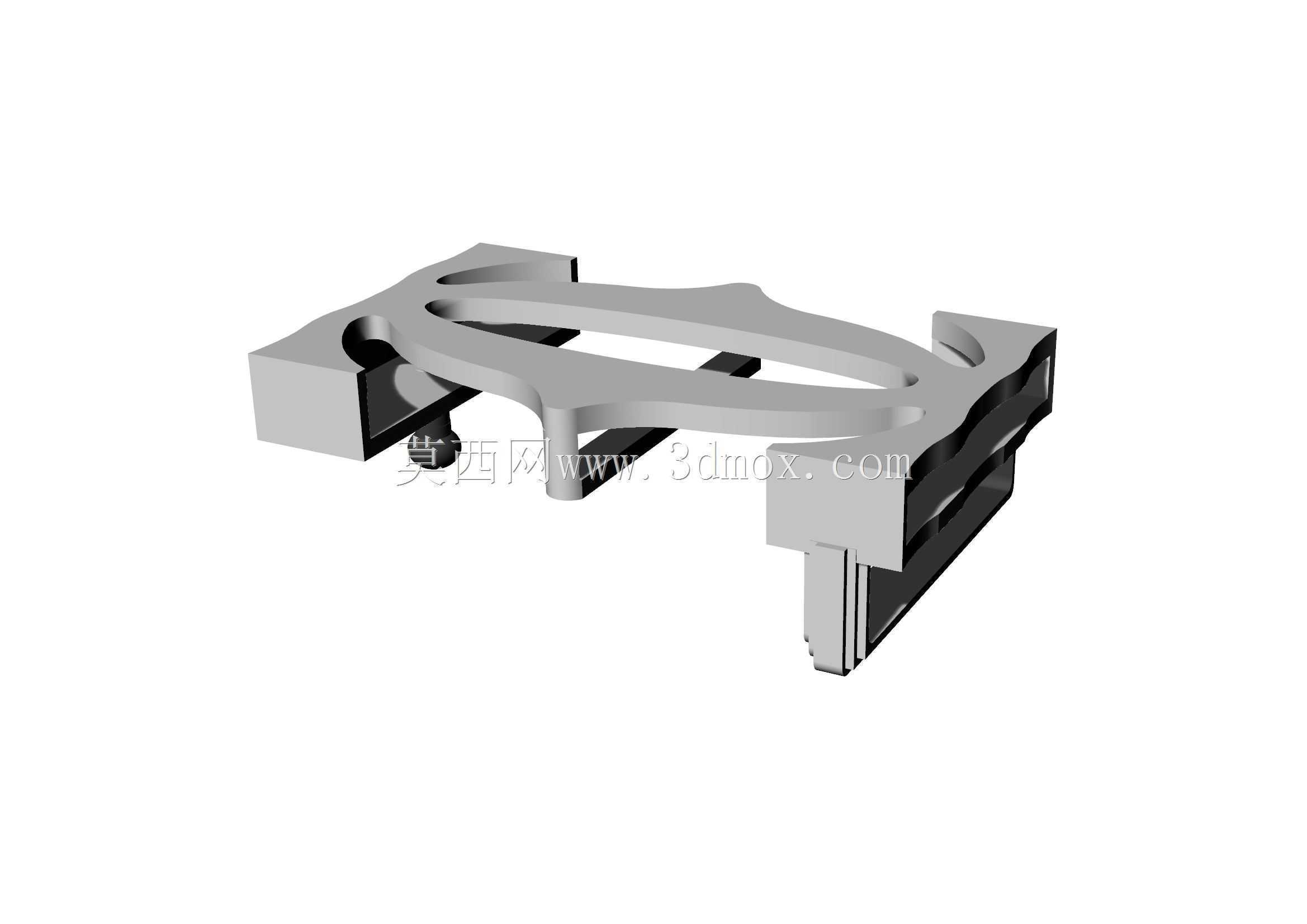

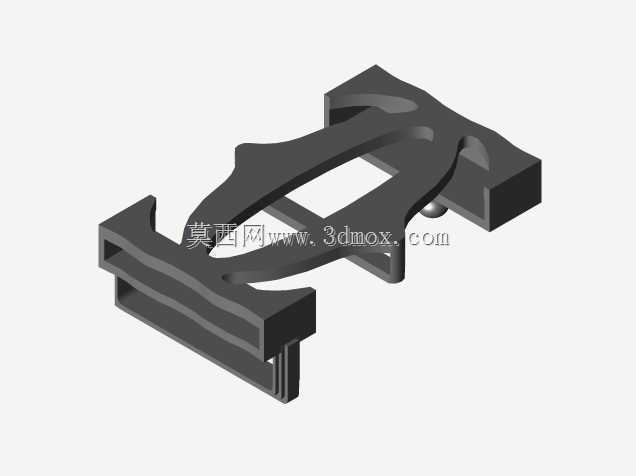

　　该带扣结构主要应用于高端皮质腰带的束紧连接场景，作为服饰类五金配件的核心功能件，需要同时兼顾束紧可靠性、佩戴便捷性与外观装饰属性。日常使用中，这类带扣需要承受日常穿戴过程中反复的插拔、拉扯作用力，同时要适配不同厚度的皮质带身安装，避免带身松脱、扣合错位的问题。从结构设计层面来看，整体采用一体化冲压折弯成型的主体框架，框架两侧设置对称的带身穿入槽位，槽位边缘做了圆角过渡处理，避免长期使用过程中锐边切割皮质带身造成带身起毛、断裂。中部的弧形镂空结构一方面是为了匹配品牌外观设计语言，另一方面可以在保证结构强度的前提下降低整体配件重量，减少佩戴过程中的坠重感。扣合端设置了弹性卡舌结构，卡舌的转动轴采用隐藏式销轴设计，

　　销轴两端与主体框架做压合固定，避免销轴外露刮蹭衣物或者皮肤，卡舌的回弹角度经过反复调校，既可以保证扣入带身孔位后有足够的卡紧力，不会因为日常走动的轻微拉扯出现脱扣，又能在解扣时不需要施加过大的按压力度，提升佩戴操作的流畅度。安装边界方面，主体框架的穿带槽内宽适配常规3.5cm宽度的皮质带身，槽位内部高度预留了4.5mm的安装间隙，可以兼容3mm到4mm厚度的头层牛皮、二层牛皮等不同材质的带身安装，不需要额外对带身做削薄处理。框架底部设置了两个对称的定位凸点，当带身穿入到位后，凸点可以卡入带身预制的定位孔中，避免长期使用过程中带身与扣具出现相对移位，导致扣合位置偏移。从受力特性来看，

　　主体框架的受力薄弱位置集中在穿带槽与卡舌安装位的衔接处，设计时在该位置做了局部加厚的加强筋结构，筋位高度1.2mm，与主体框架一体成型，经过拉力测试可以承受不低于800N的静拉力载荷，满足日常穿戴的强度需求，不会出现受拉断裂的情况。表面处理方面，结构设计时预留了足够的后续抛光、电镀的工艺余量，所有外露面的拔模斜度控制在1.5度，既方便冲压脱模，也能保证后续电镀层的附着均匀性，避免出现边角位置镀层堆积、露底的问题。卡舌的按压位置做了细微的防滑纹理设计，纹理深度0.2mm，不会破坏整体外观的简洁性，同时在手指按压解扣时可以提供足够的摩擦力，避免手滑操作不便。整个结构没有多余的零散小零件，所有活动部件都与主体框架做了可靠的连接，

　　避免长期使用过程中零件脱落丢失，提升产品的整体使用寿命。在实际装配环节，带身从框架一侧的穿槽穿入后，穿过卡舌下方的空间，再从另一侧穿槽穿出，调整到合适的佩戴长度后，将框架底部的定位凸点卡入带身对应的定位孔，再通过带身尾部的固定皮圈将多余带身固定即可完成装配，整个装配过程不需要额外的专用工具，生产端的装配效率较高，也方便后续用户自行更换带身。
