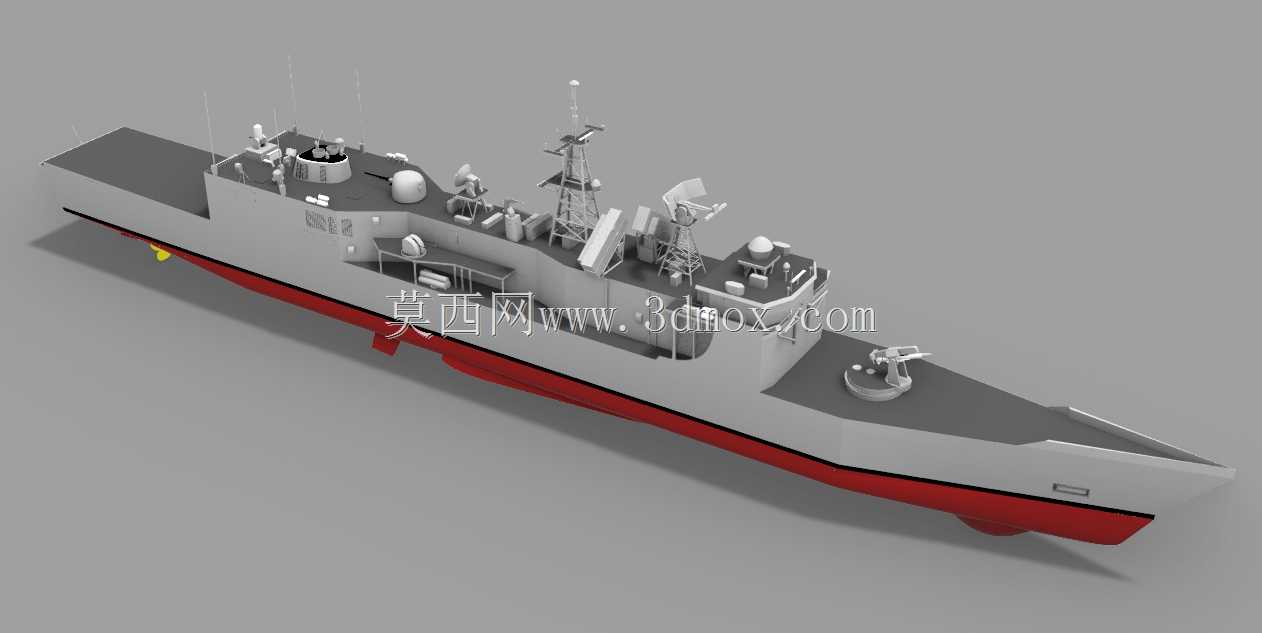

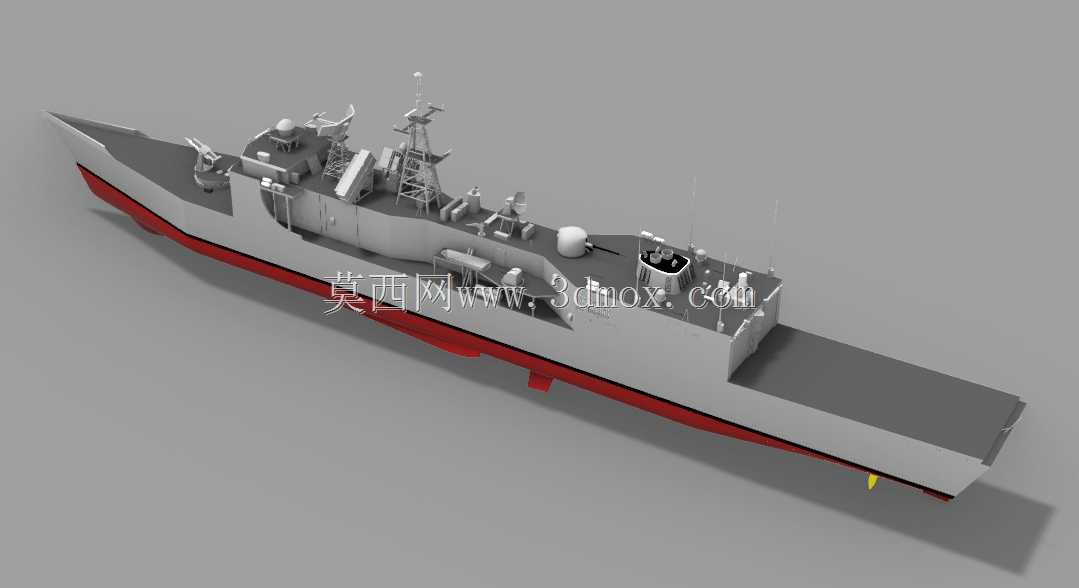

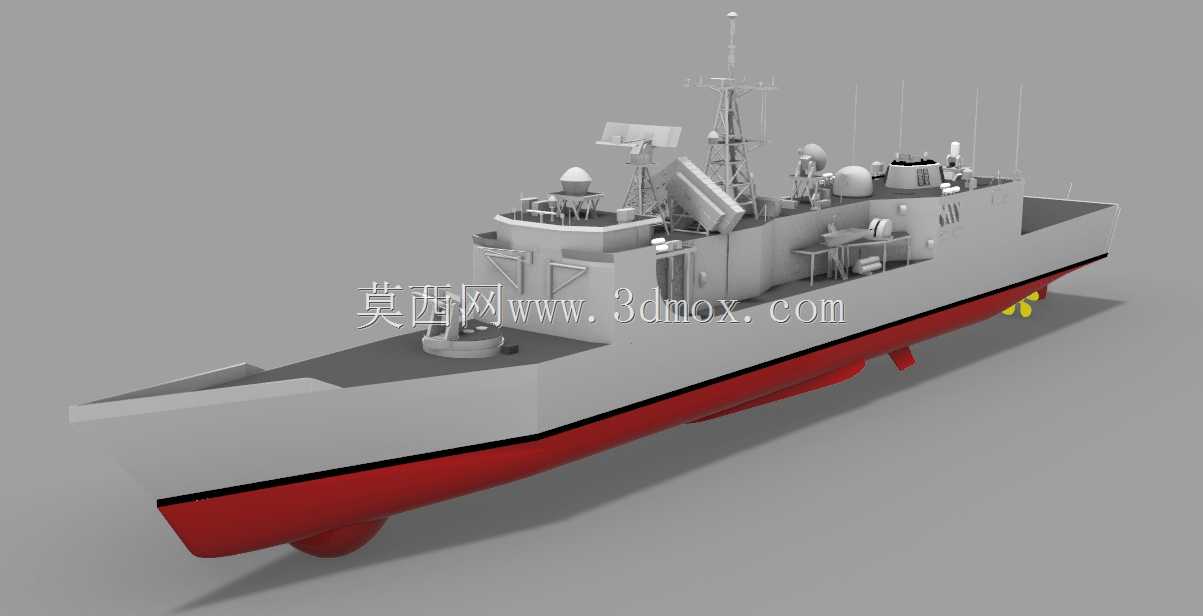

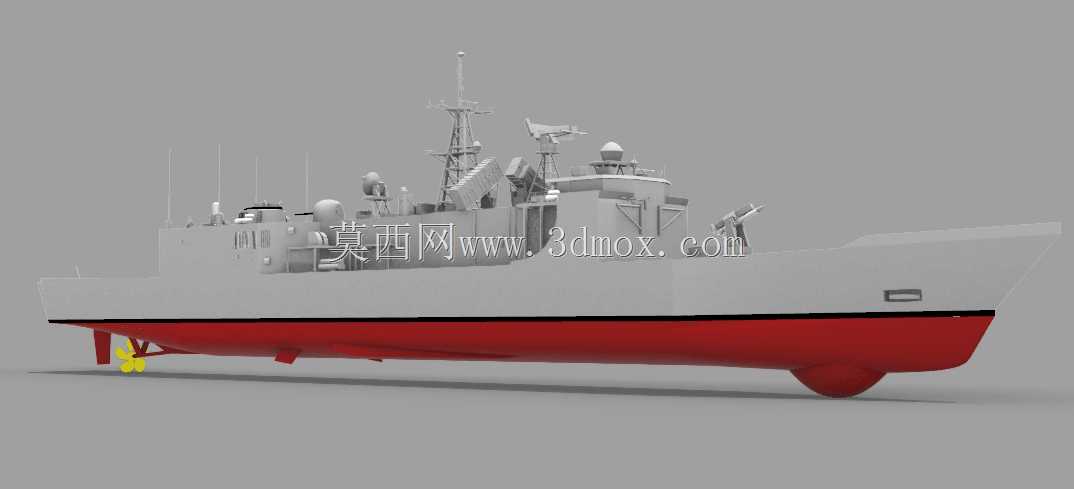

成功级导弹护卫舰精细三维结构模型

该模型还原的成功级护卫舰，属于近海及远海伴随护航、区域防空反导、对海突击任务的主力水面作战舰艇，日常可承担巡逻警戒、护渔护航、海上搜救等非战争军事行动任务，战时可加入航母编队或驱护舰编队，构建中近程对空防御网，同时具备对海目标超视距打击、近海反潜搜索与攻击能力。从结构设计层面看，模型完整复现了该型舰的长艏楼船型特征，船体采用外飘式舰艏设计，可有效降低高海况下的甲板上浪概率，舰体舯部设置连续的主甲板通道，兼顾损管作业与人员通行效率，舰艉预留直升机起降甲板与单机库空间，可搭载中型反潜直升机执行航空反潜任务。上层建筑采用分区块模块化布局，舰桥位于艏楼前部，视野覆盖舰艏及两舷主要作业区域，主桅杆集成了对空搜索雷达、对海搜索雷达、火控雷达、电子战天线等各类传感设备，桅杆结构采用桁架式与封闭式结合的设计，既保证结构强度，又预留足够的设备安装维护空间。武器系统布局上，舰艏布置主炮发射装置，舰艏主炮后方、舰艉机库上方分别布置防空导弹发射装置，舰体舯部两舷预留反舰导弹发射架安装位，舷侧布置近防武器系统、反潜鱼雷发射装置，所有武器站的安装基座、射界范围都在模型中做了准确还原，可用于模拟不同武器的射界遮挡、作战阵位部署逻辑。动力系统对应的船体底部结构，模型也做了对应呈现，包括轴系出口、舵机舱位置、减摇鳍安装位、球鼻艏声呐罩的外形轮廓，这些结构直接关系到船舶航行阻力、操纵性与水下声学探测性能，建模时严格参照实船的线型比例，保证船体水线部分的曲面光顺度，避免出现曲面褶皱、曲率突变的问题，可用于船舶流体仿真的初始模型参考。对于结构设计从业者而言，该模型可直观展示军用舰艇的舱室分层逻辑、设备安装边界、管线走向预留空间，比如上层建筑内的作战指挥舱、雷达设备舱、居住舱的层高匹配，甲板上的系缆桩、锚机、通风筒、救生设备的布置位置，都符合实船的作业动线要求，不会出现设备布置遮挡作业通道、影响武器射界的问题，可作为中小型水面作战舰艇结构布局参考的具象化案例，帮助设计人员理解舰载设备集成、船体线型优化、总布置平衡的工程逻辑。
