自行车车把集成照明组件改造设计

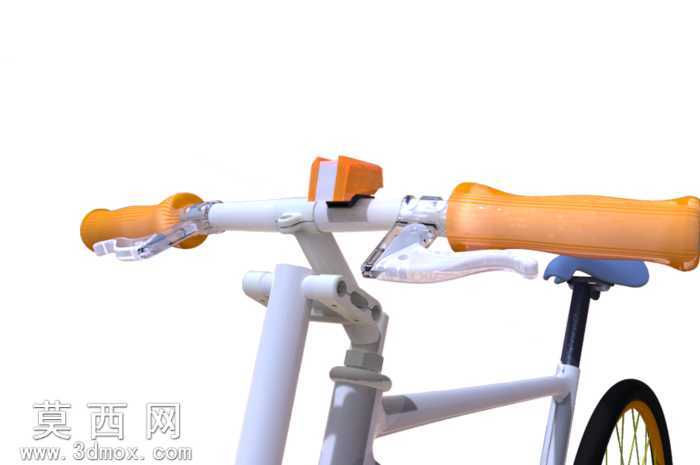

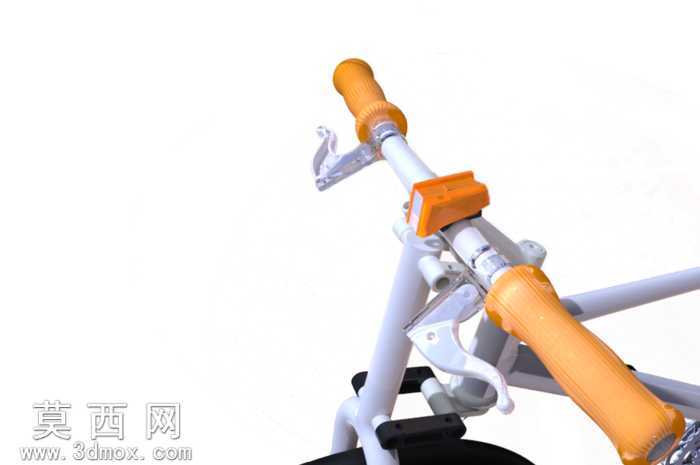

本设计为大学课程实践类三维建模项目，核心围绕自行车车把区域的照明组件集成改造展开，在保留原有车把操控结构完整性的基础上，完成照明模块与车把套管的适配重建。建模阶段采用SolidWorks完成全参数化结构搭建，首先对标准自行车车把、刹把、握把的基础结构进行1:1比例还原，精准把控车把管径、刹把铰接位置、握把包裹长度等关键尺寸，确保基础结构与通用自行车配件的装配兼容性。针对新增的照明组件，建模时重点考量模块的安装适配性，将照明模块的固定基座设计为卡扣式结构，无需对原有车把进行打孔、切削等破坏性改造即可完成装配，基座与车把接触面做圆弧过渡处理，完全贴合车把的圆柱曲面，避免安装后出现松动、移位问题。重建的车把套管采用分段式结构设计，在握把与刹把的衔接位置做收边处理，既保留了握把的防滑握持纹理，又为照明模块预留了走线空间，将照明组件的供电线路隐藏在套管内部，避免线路外露造成的缠绕、磨损问题。材质渲染阶段，针对不同部件匹配对应材质属性：车把主体采用哑光磨砂金属材质，还原铝合金车把的细腻金属质感；握把部分采用软质橡胶材质，添加细微的颗粒纹理提升真实感；照明模块外壳采用亮面橙色工程塑料，搭配半透明的灯罩材质，模拟透光效果；刹把部件采用亮面金属与黑色塑料的拼接材质，还原真实配件的材质层次。结构设计上充分考量实际使用场景，照明模块的照射角度可通过基座的铰接结构进行小范围调节，满足不同骑行场景下的照明角度需求，同时模块整体做轻量化处理，避免增加过多车把重量影响骑行操控平衡。整个建模过程严格遵循装配逻辑，所有部件之间保留合理的装配间隙，不存在结构干涉问题，既满足了课程项目的设计实践要求，也具备实际改装应用的参考价值，可直接用于自行车照明改装方案的效果验证与结构优化。
