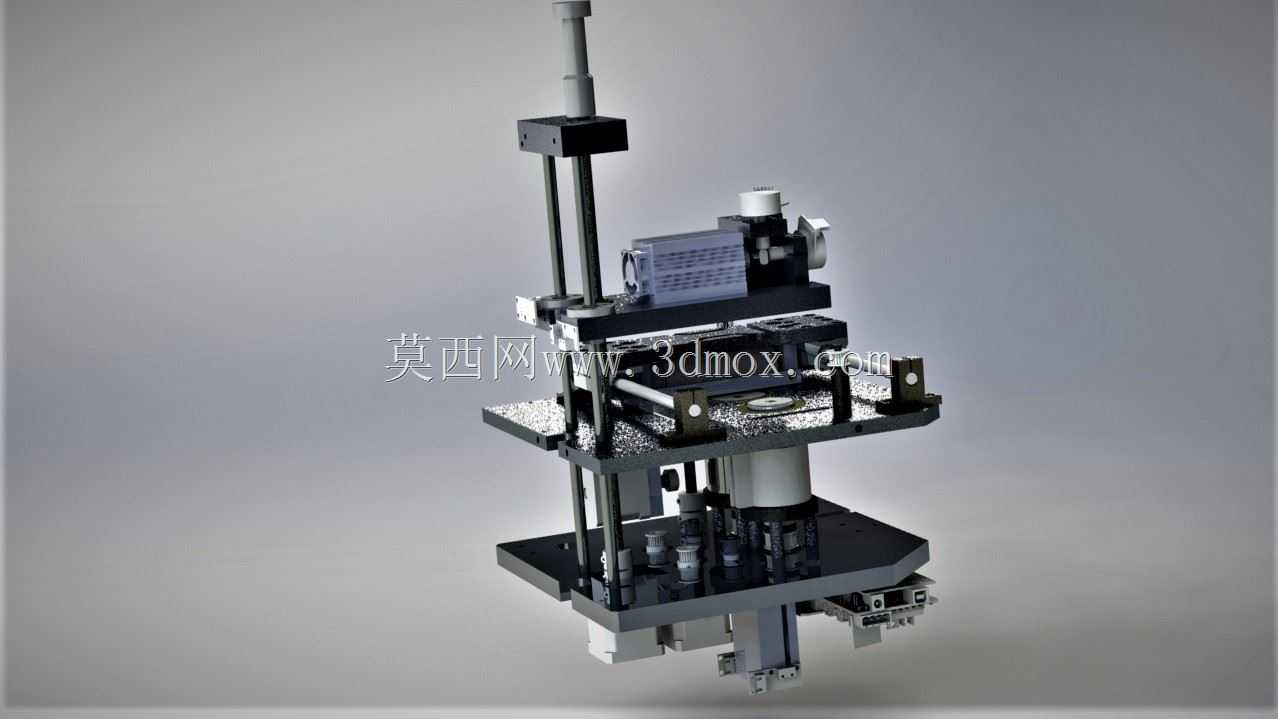

带LED激光模块的SLS工业打印设备

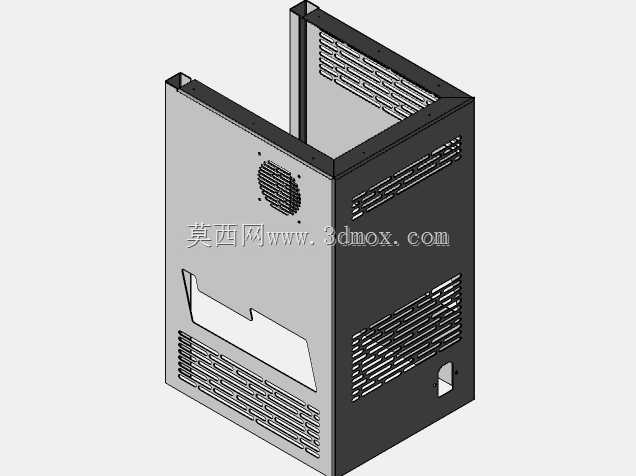

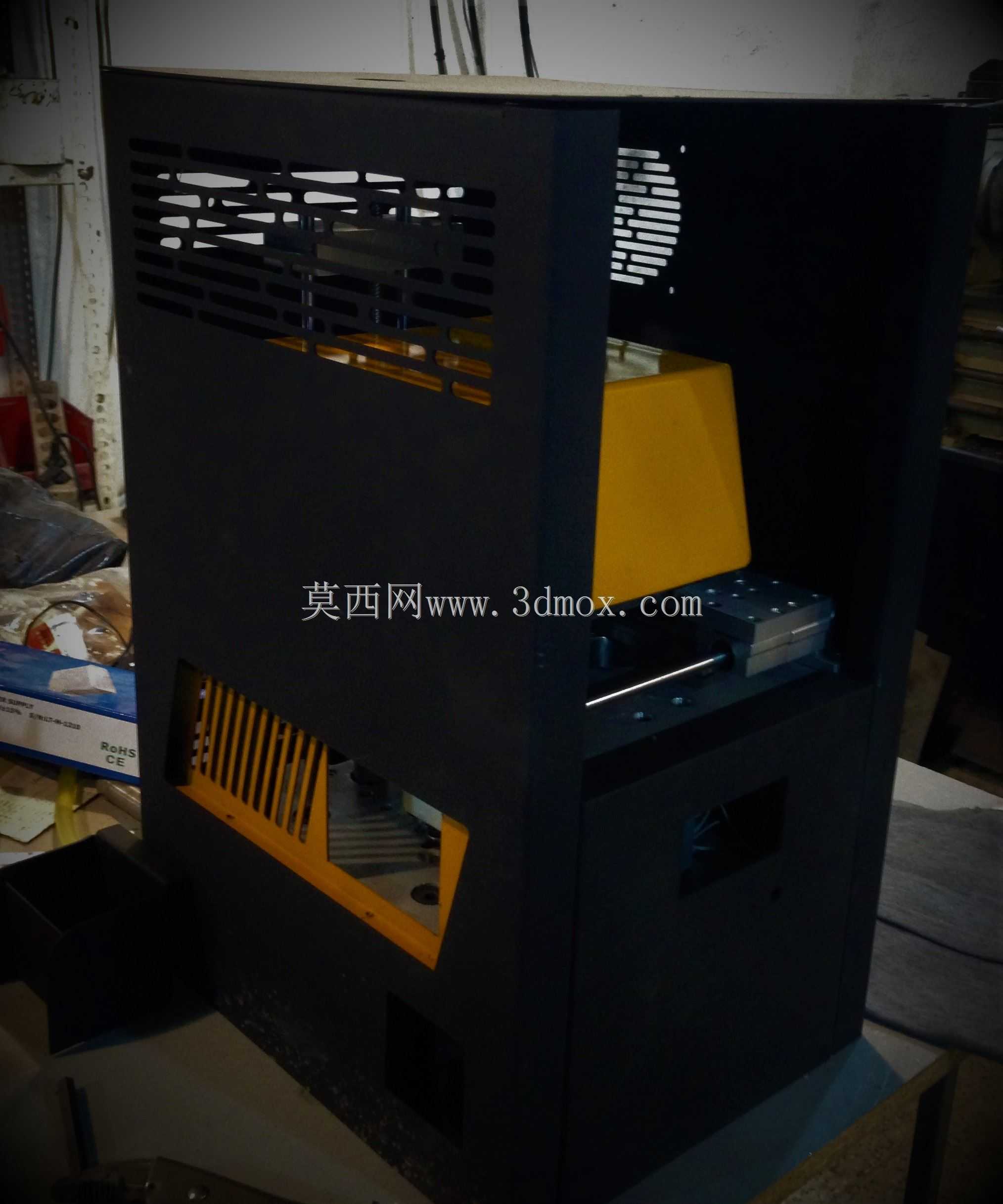

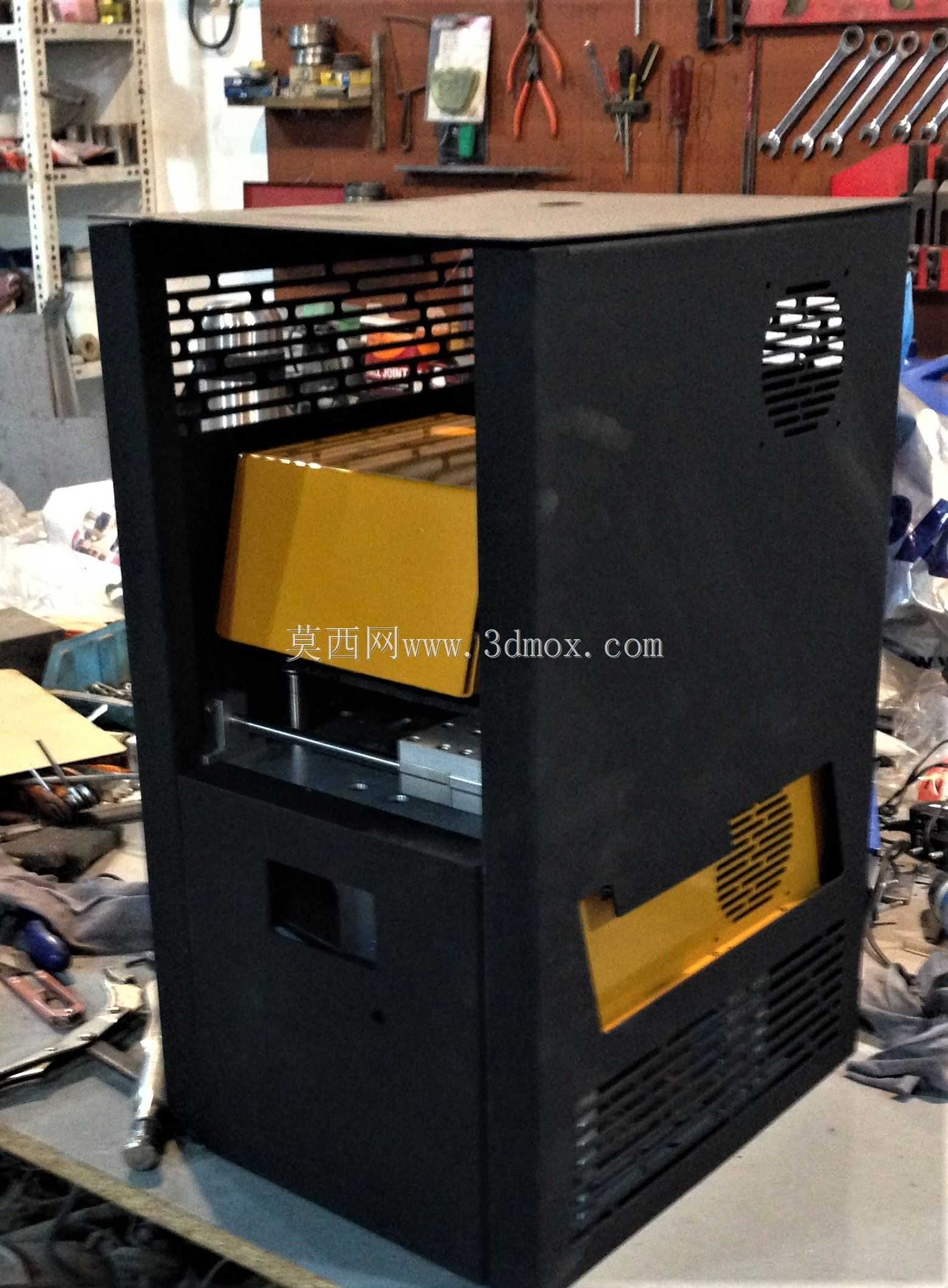

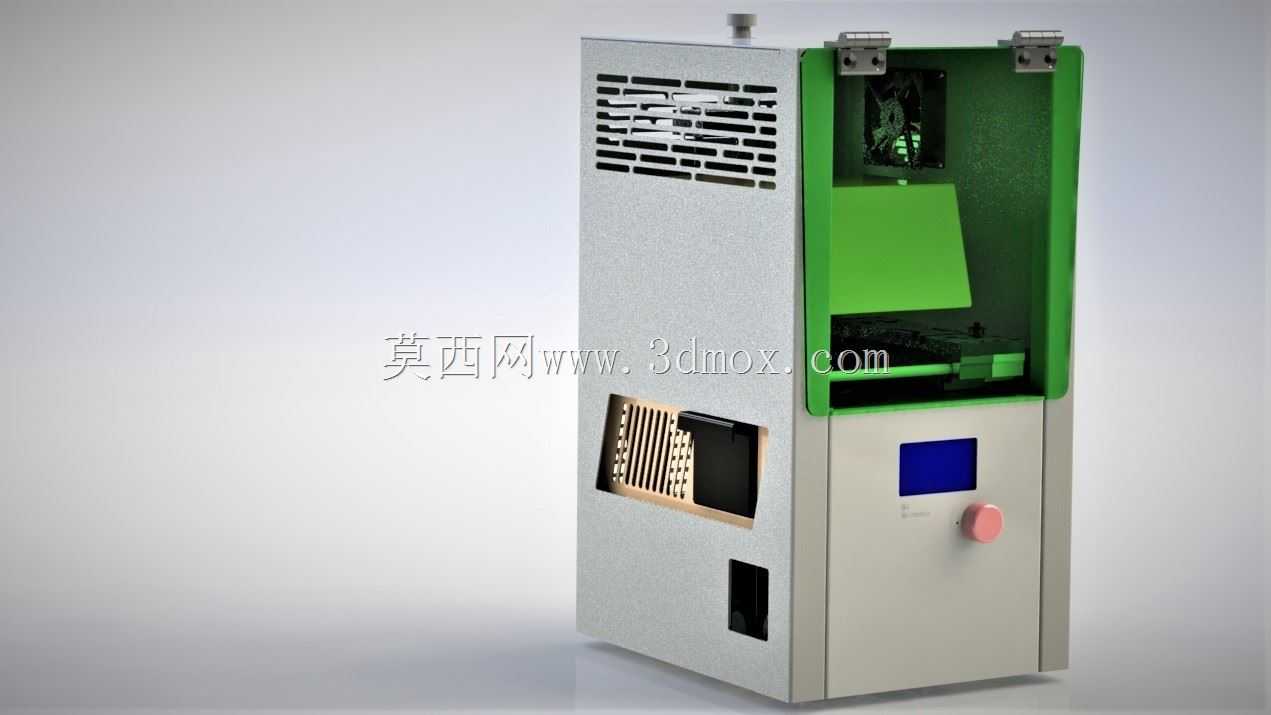

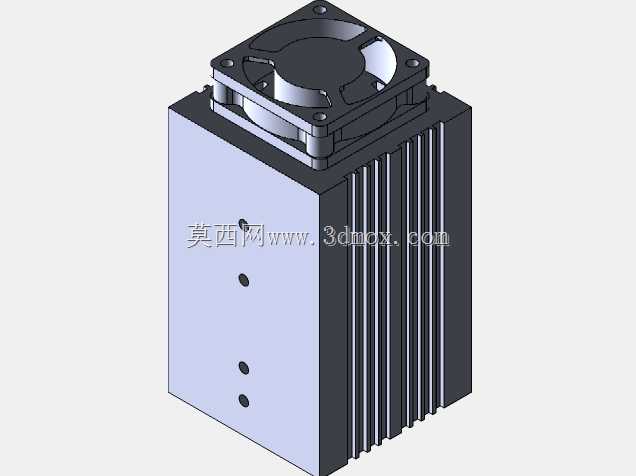

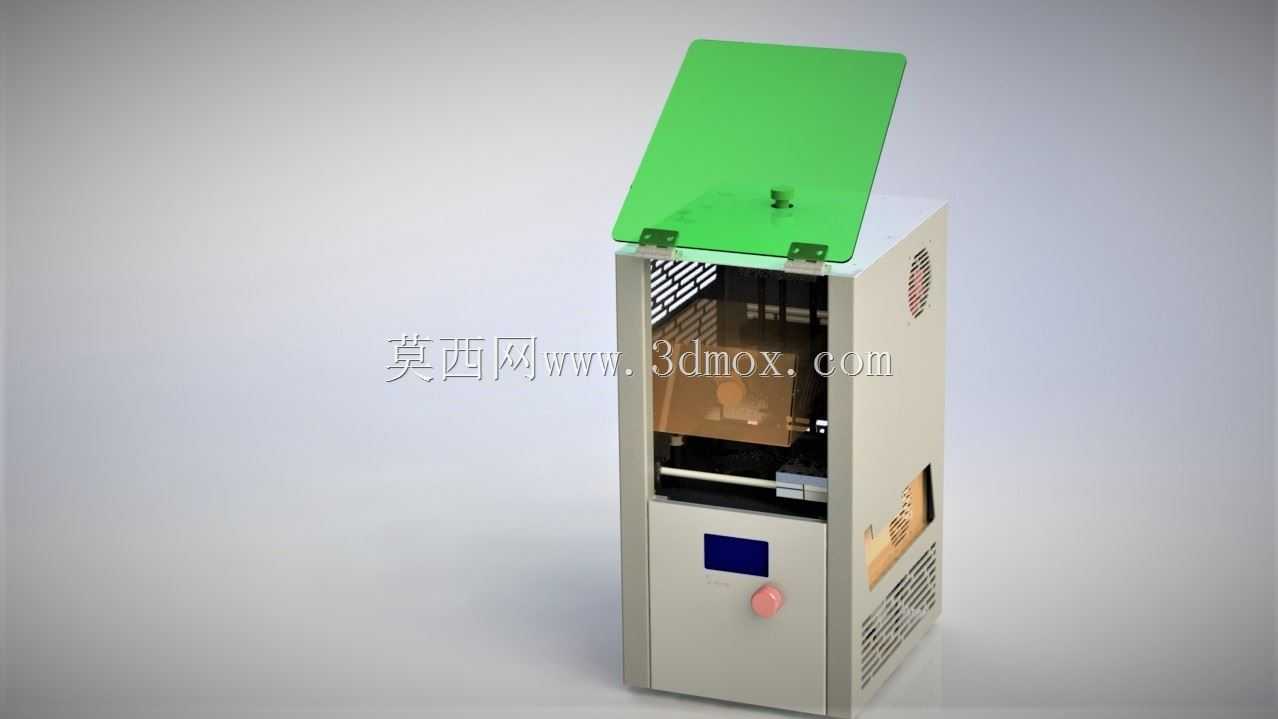

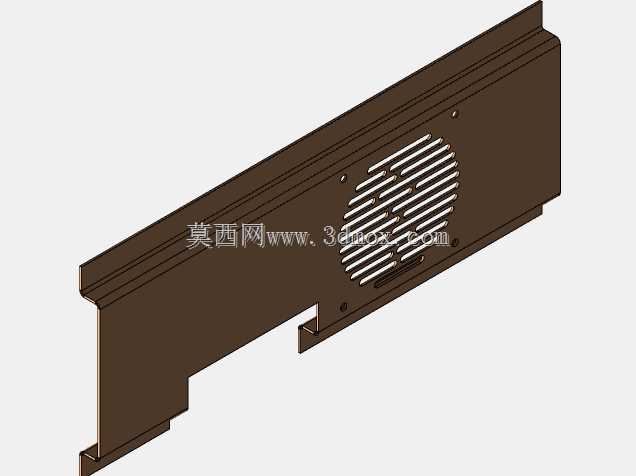

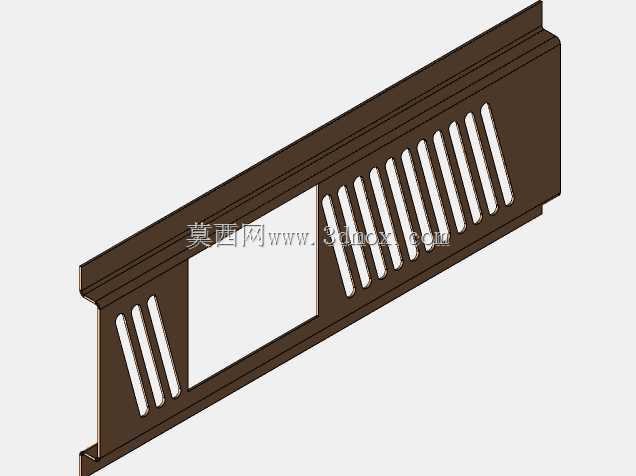

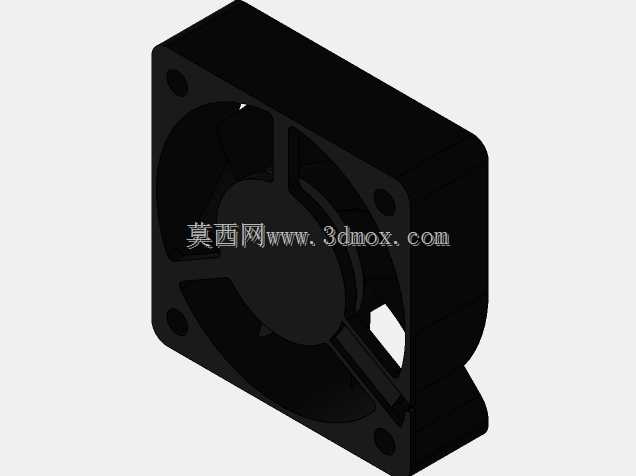

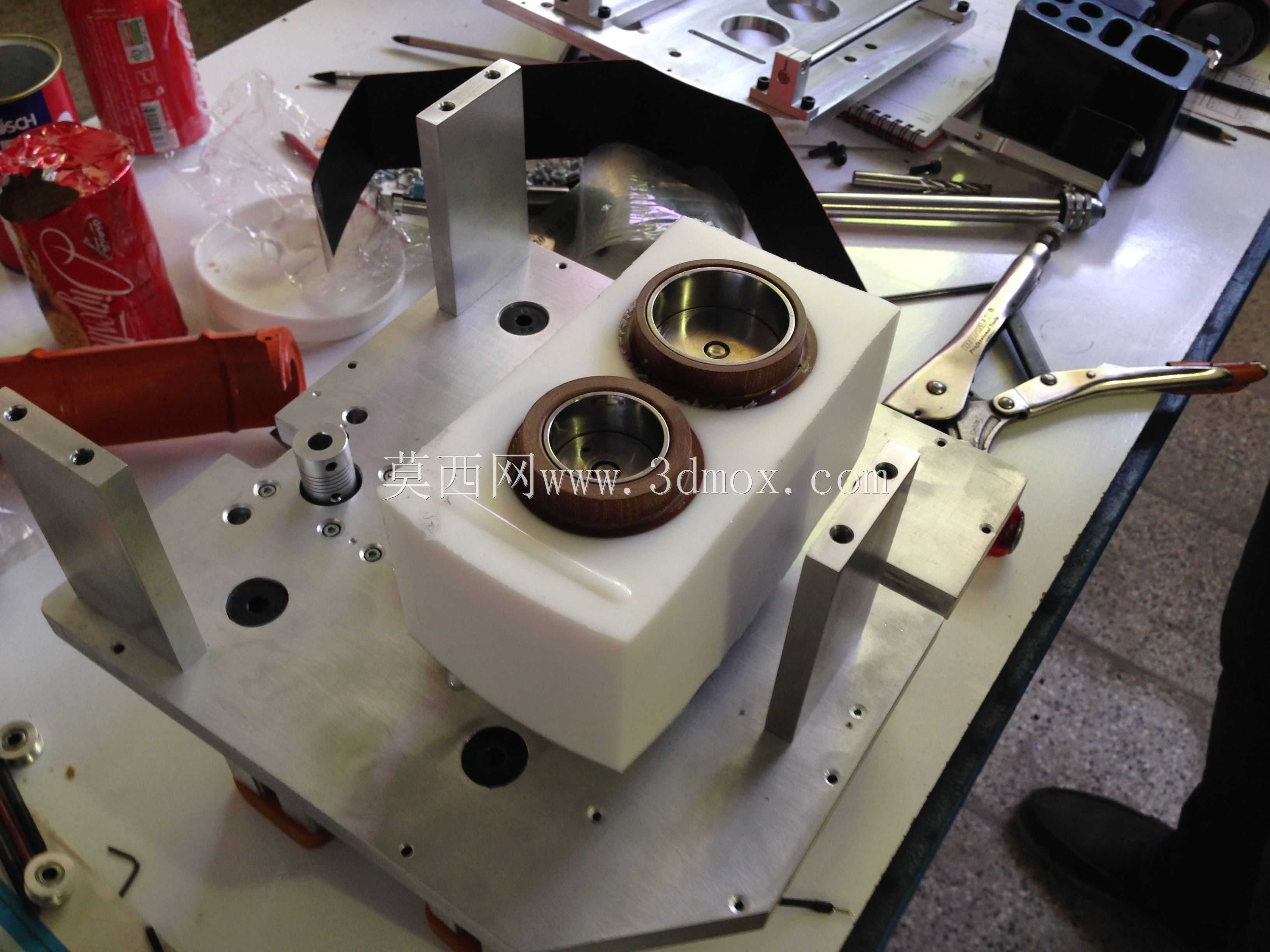

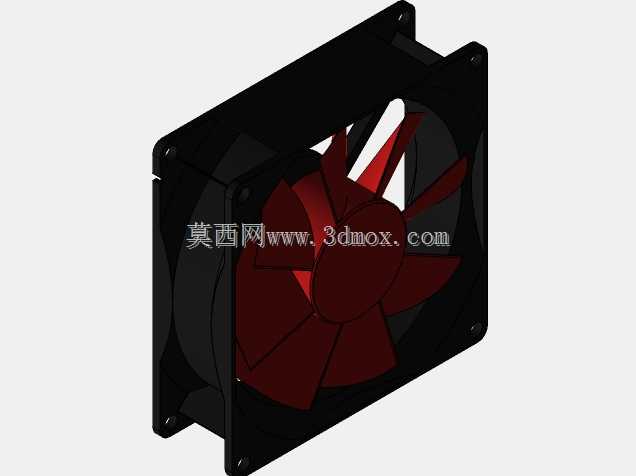

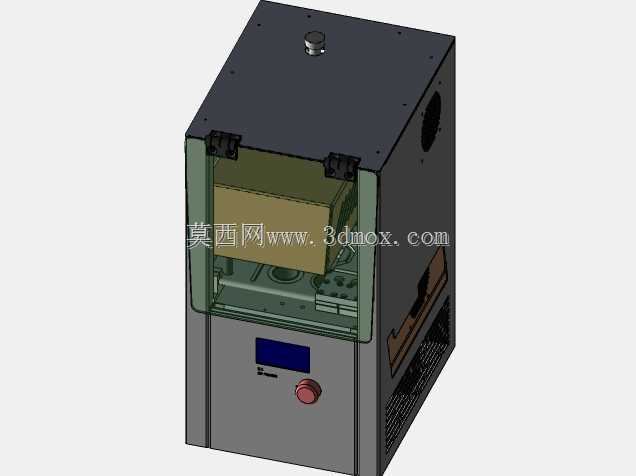

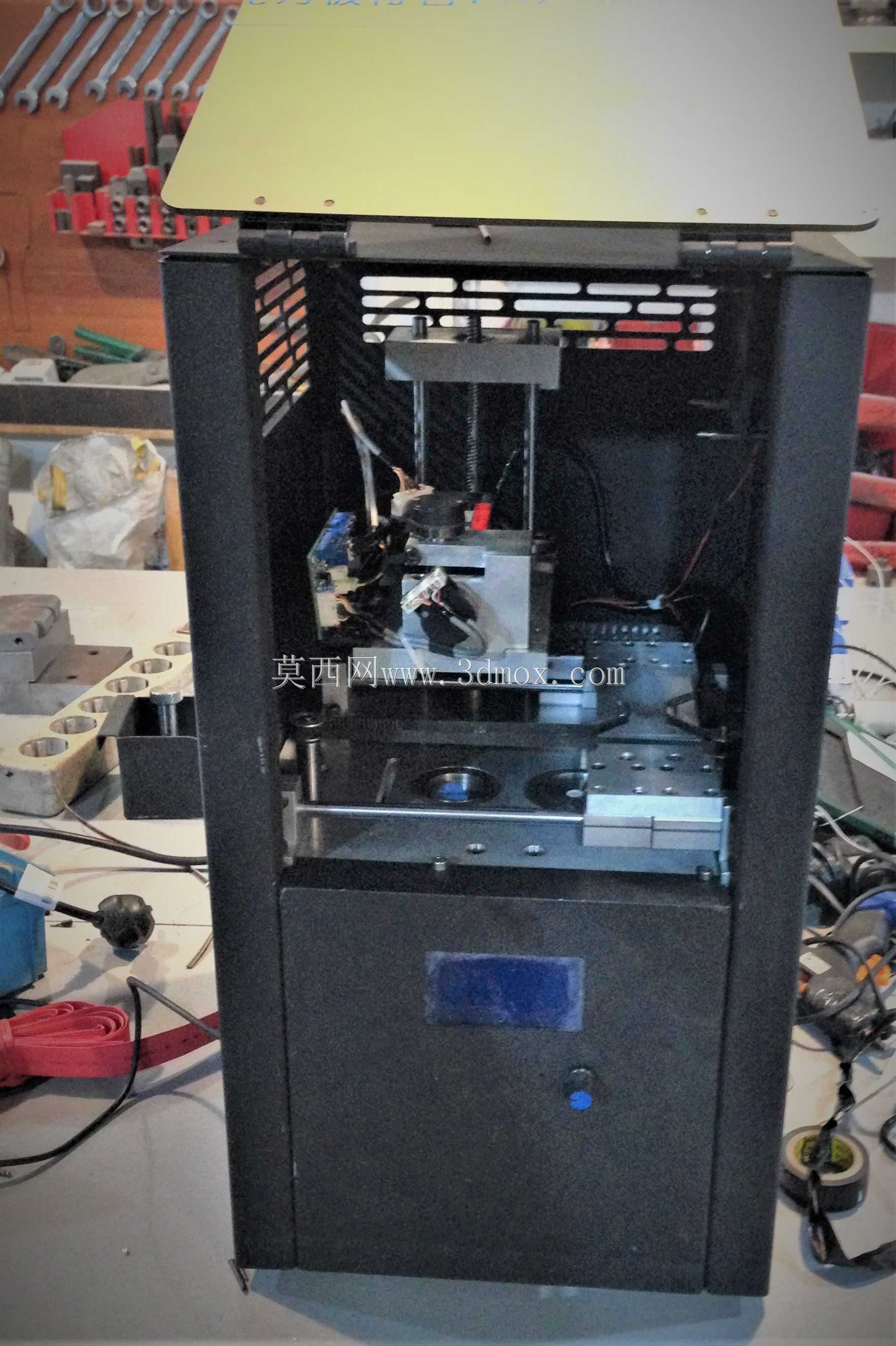

　　这款SLS打印设备的结构设计，首先围绕粉末烧结工艺的核心需求展开，整机采用封闭式框架结构，外壳预留多组通风格栅，分别对应激光模块散热、成型腔温控、电气元件散热三个独立风道，避免不同温区的气流串扰影响成型精度。设备下部集成粉末供料与铺粉机构，铺粉辊的运行行程严格匹配成型腔的有效打印幅面，两侧设置的可拆卸防护挡板，既可以阻挡铺粉过程中粉末外溢，也能在日常维护时快速拆卸，清理散落的成型粉末。上部的激光模块安装位做了独立的减震结构设计，通过橡胶减震垫与机架连接，避免铺粉辊运行、机架振动传导至激光发射端，导致激光聚焦偏移，影响烧结层的成型精度。设备正面预留的操作窗口位置，刚好对应成型腔的观察区域，采用耐高温的茶色透明板材，

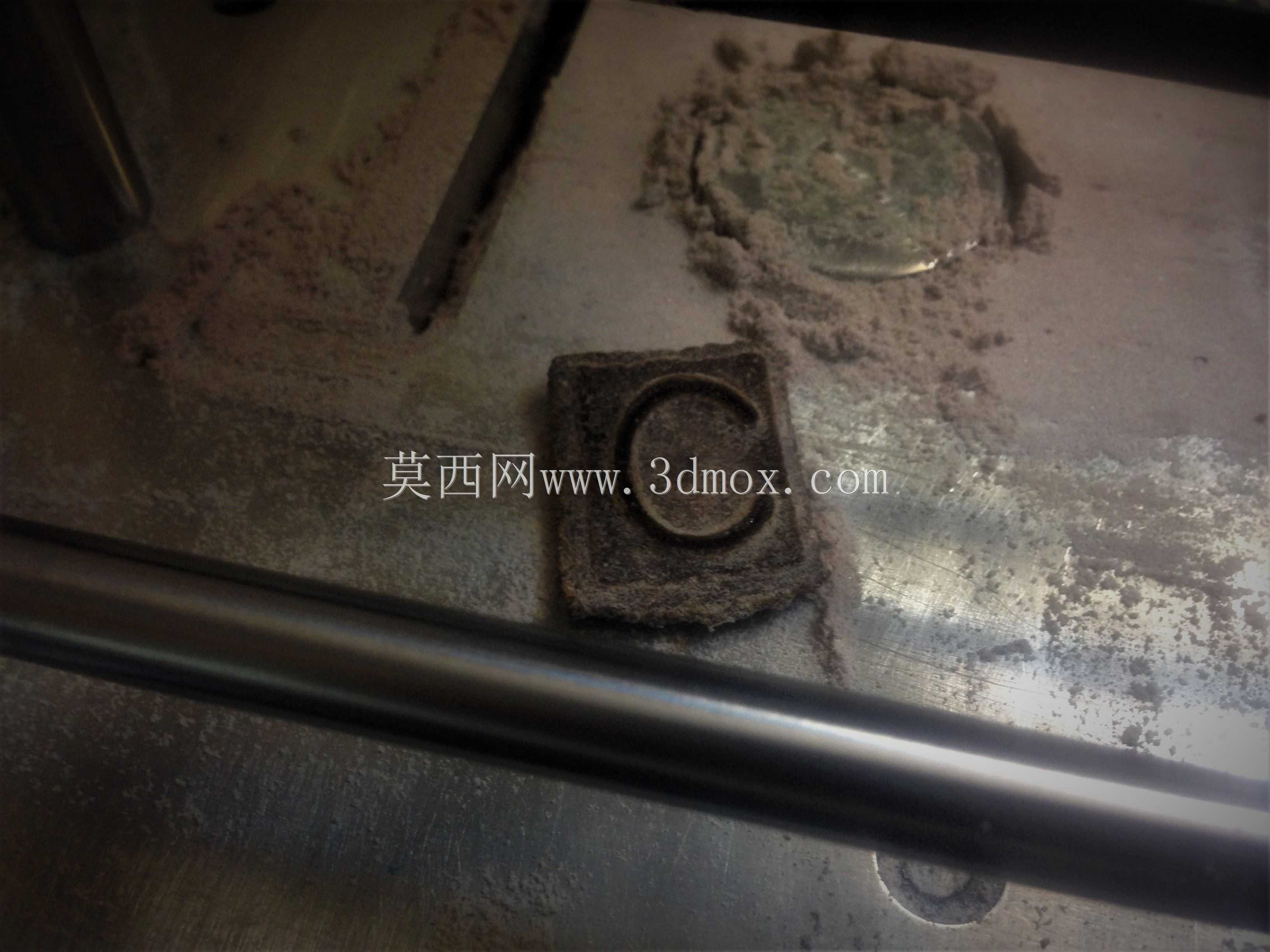

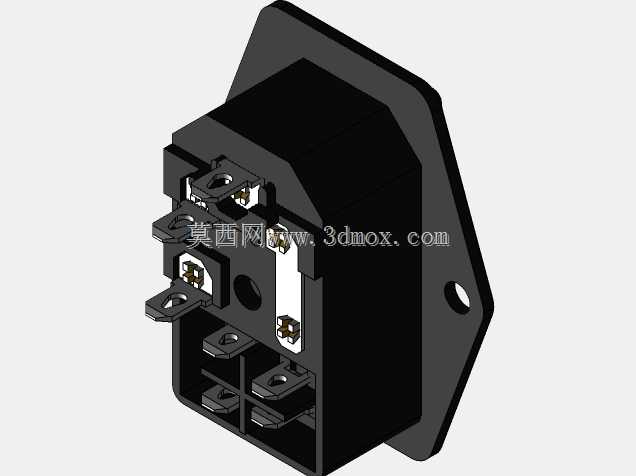

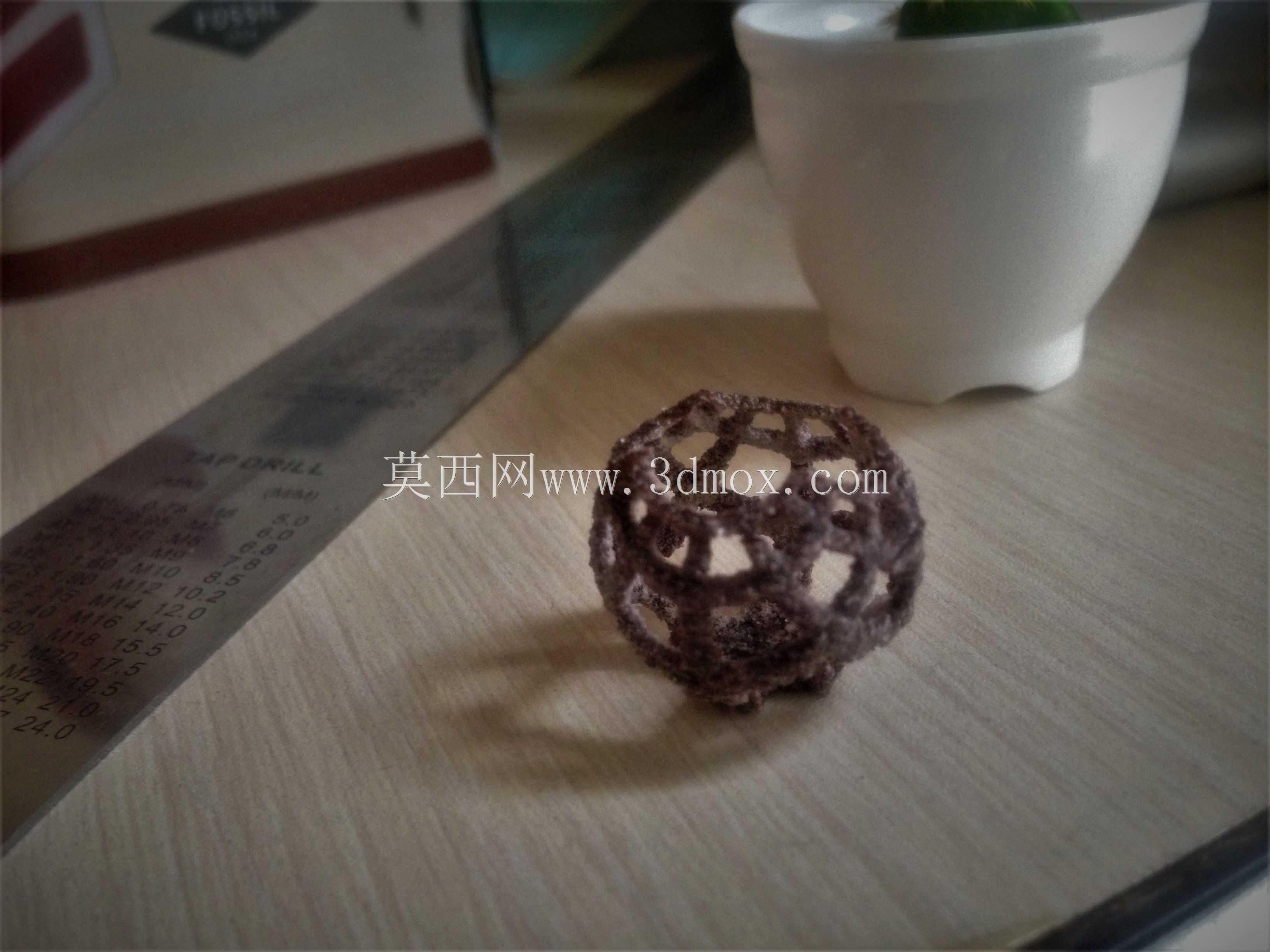

　　既可以阻隔成型腔内的高温辐射，也能让操作人员实时观察铺粉、烧结的全过程，及时排查铺粉不均、烧结异常等问题。从安装边界来看，整机的底部安装孔位按照标准工业设备的脚轮安装尺寸设计，既可以搭配可调脚杯做水平固定安装，也可以更换为工业脚轮满足车间内的转场移动需求，设备后侧预留的电源接口、气路接口位置统一排布在电气仓下部，外接管线不会与设备的运动部件产生干涉，布线空间预留了足够的弯曲半径，方便后期的管线维护与更换。在实际工业应用场景中，这类设备多用于小批量复杂结构零件的快速制造，尤其是传统机加工难以实现的内部镂空流道、异形点阵结构零件，在航空航天零部件验证、汽车工装夹具试制、医疗定制化辅具生产场景中都有广泛应用，不需要额外设计支撑结构，

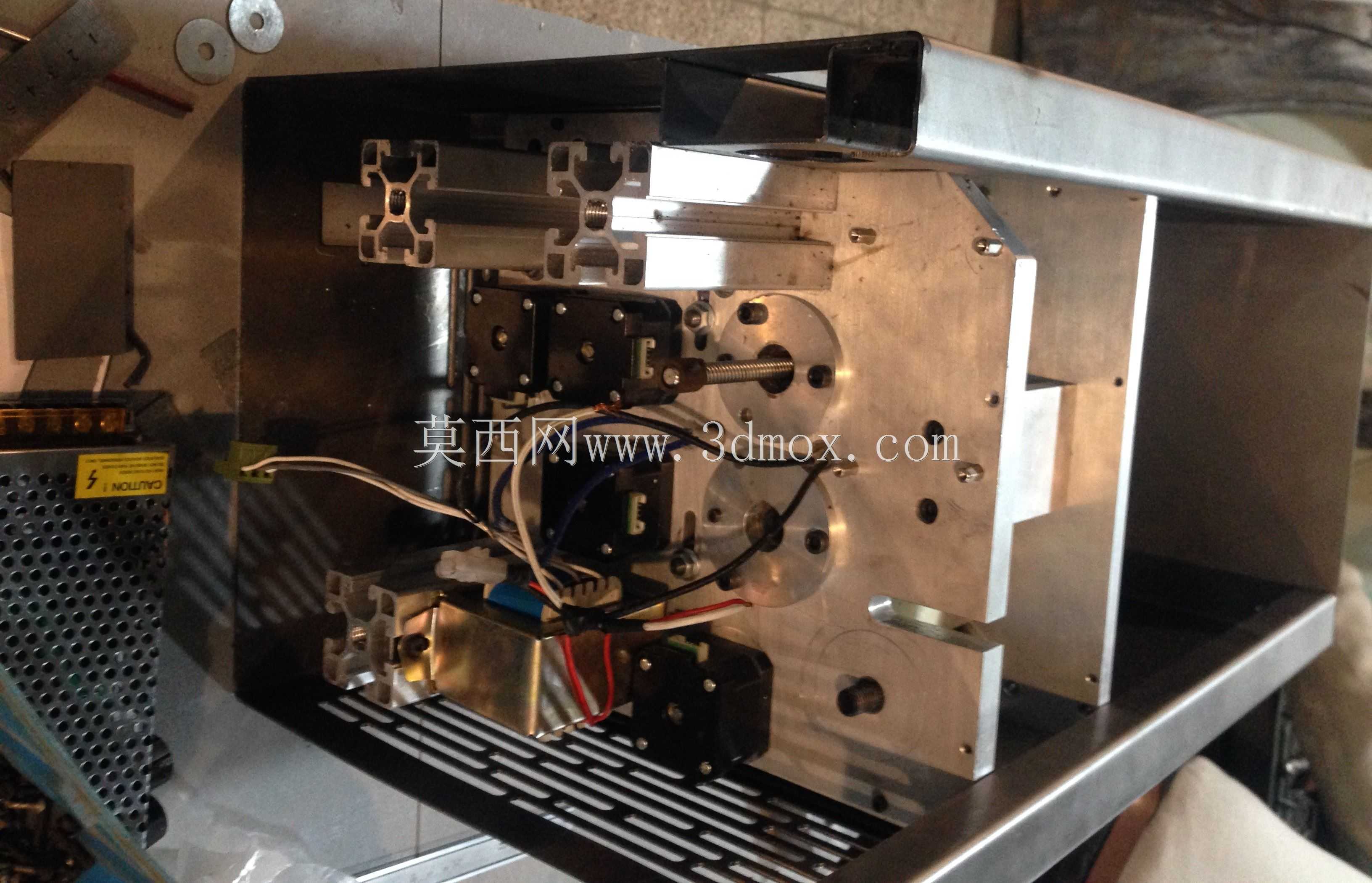

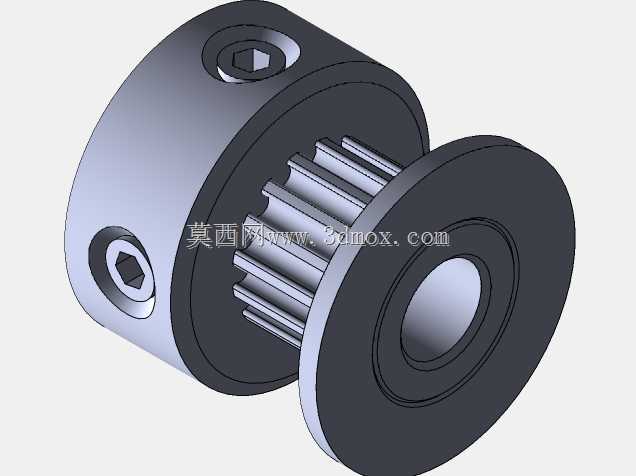

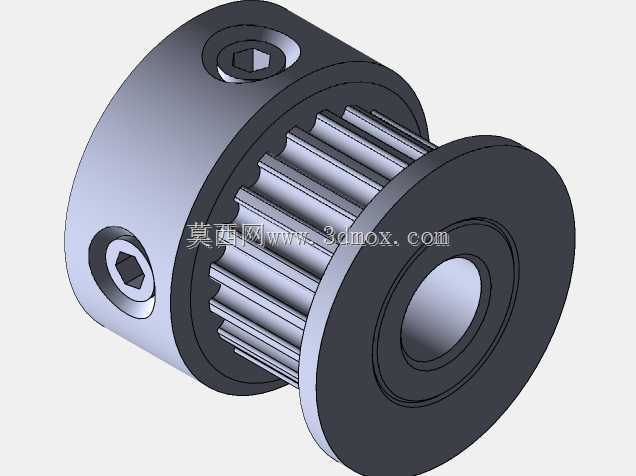

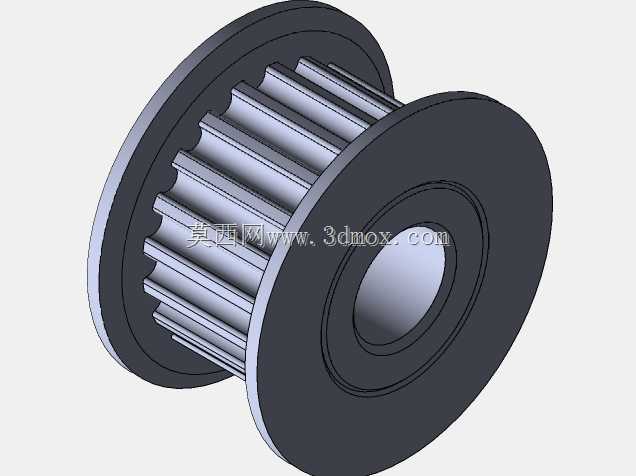

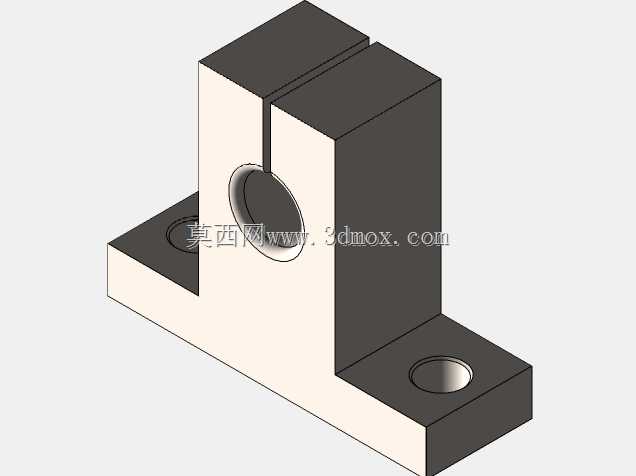

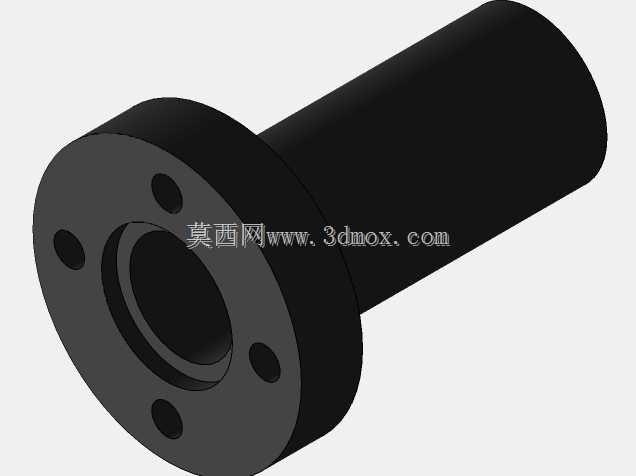

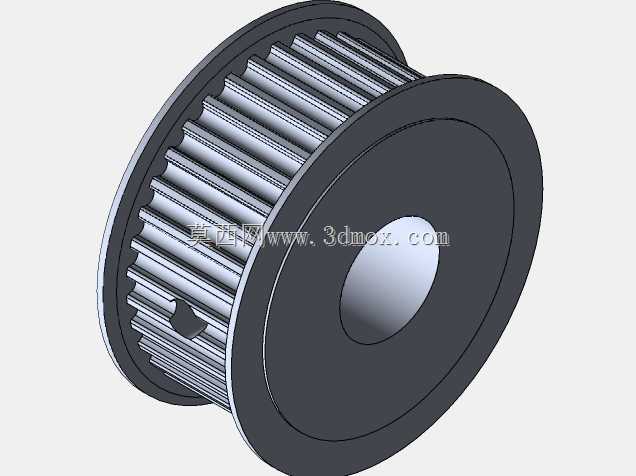

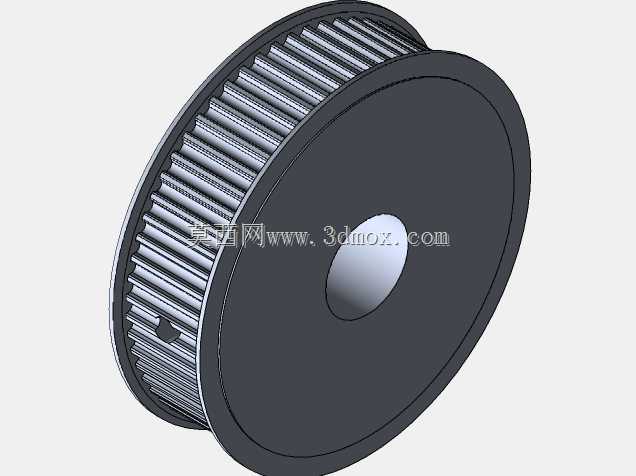

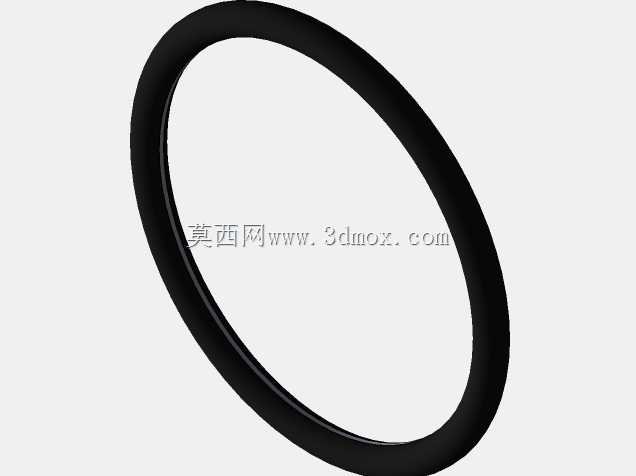

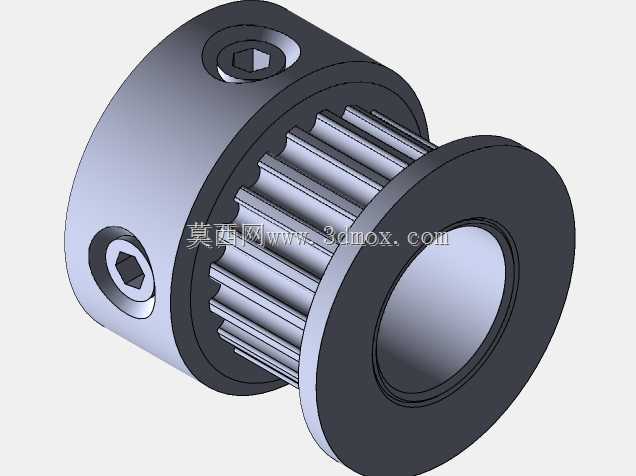

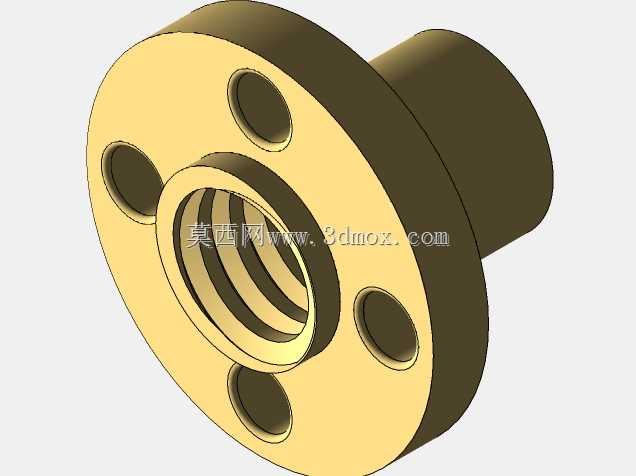

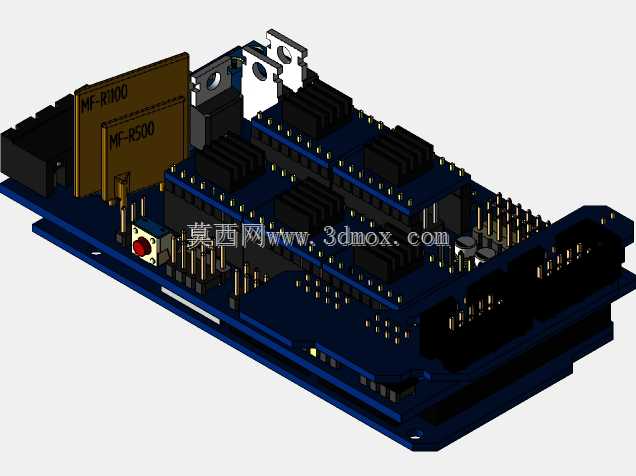

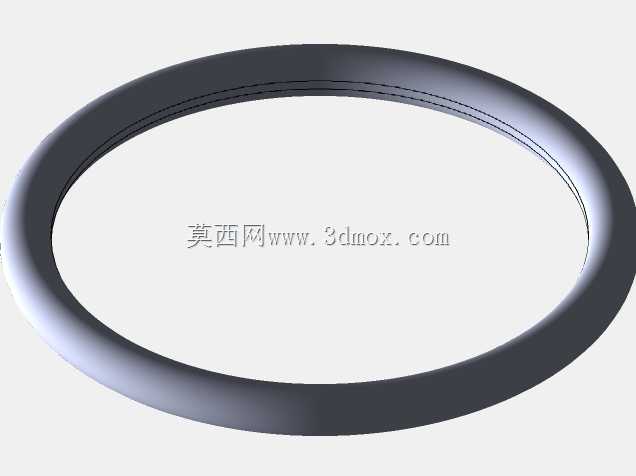

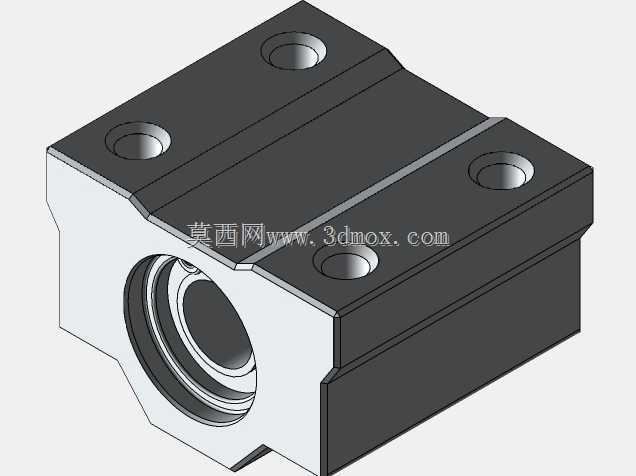

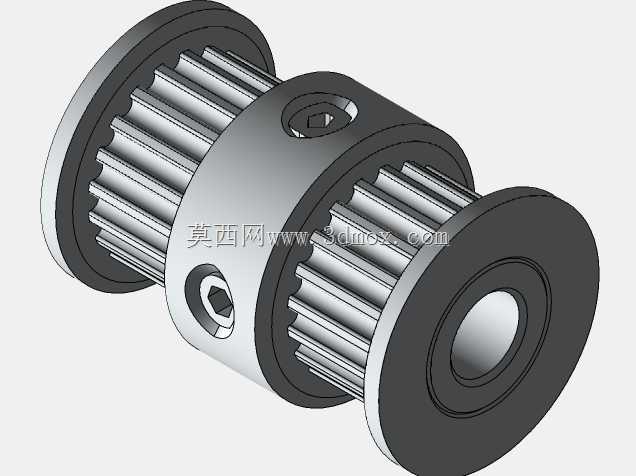

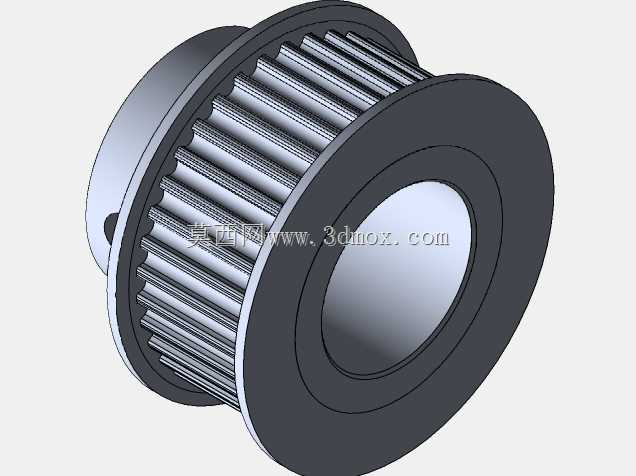

　　未烧结的粉末可以直接作为成型过程中的支撑，大幅减少后期的支撑去除工序。设备的功能分区做了明确的物理隔离，电气仓单独设置在设备侧部，与成型腔、粉末仓完全隔开，避免粉末飘散进入电气元件导致的短路、接触不良问题，电气仓内的元件安装导轨预留了扩展位，可以根据实际使用需求加装温控模块、粉末回收模块等扩展组件。成型腔的密封结构采用耐温硅胶条做周向密封，保证腔内的保护气浓度稳定，减少粉末烧结过程中的氧化问题，提升成型零件的力学性能。铺粉机构的传动采用同步带加直线导轨的组合，既保证铺粉过程的运行平稳性，也能控制铺粉层厚的精度在工艺要求范围内，铺粉辊的高度调节机构采用细牙螺纹调节，可以根据不同粉末材质的流动性，微调铺粉辊与成型台面的间隙，适配尼龙、

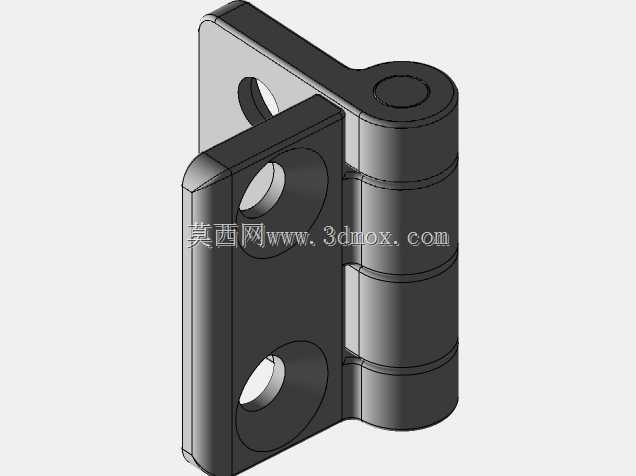

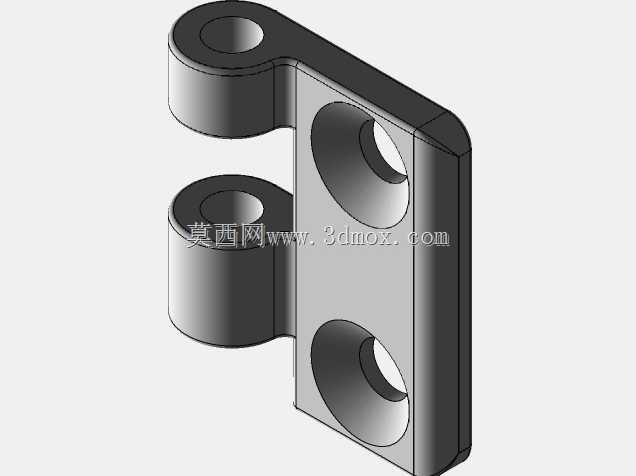

　　聚苯乙烯、复合陶瓷粉末等多种不同材质的烧结需求。设备顶部的散热排风接口可以外接车间的中央排风系统，将烧结过程中产生的少量烟气直接排出，避免车间内的空气污染。从结构设计的细节来看，机架采用方管焊接框架，焊后做整体去应力处理，避免长期使用过程中机架变形影响运动部件的配合精度，所有外露的钣金件都做了折弯翻边处理，既提升钣金件的结构强度，也避免锐边划伤操作人员。设备的检修门都设置了快速拆装的锁扣，不需要额外工具就可以打开检修门，对内部的激光模块、传动部件、气路元件做日常维护保养，大幅降低设备的运维难度。
