单作用微型直线气缸结构三维设计

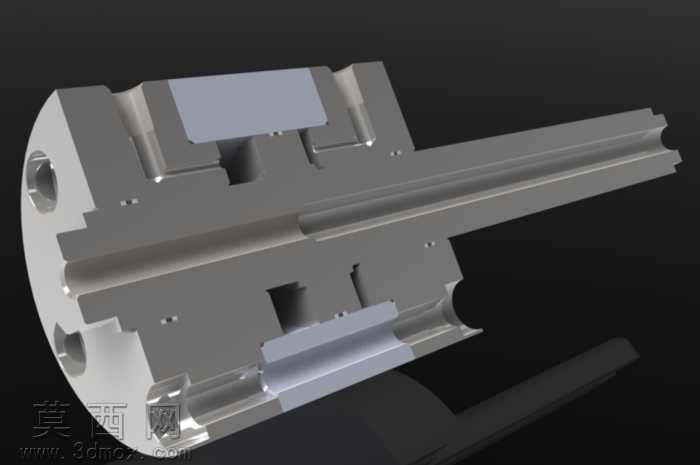

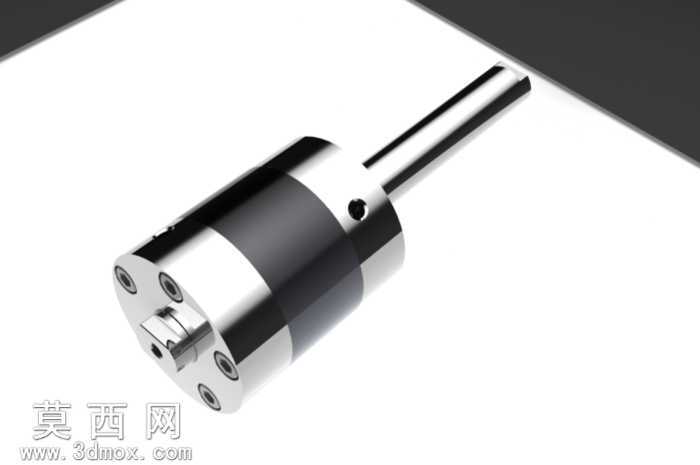

本作品为单作用微型直线气缸的三维建模设计，是设计者首次开展机械制图与机械设计类项目的实践成果，建模全程遵循1/8不扩散条约相关端口公制尺寸规范，所有尺寸参数均经过严谨校核，确保结构合理性与功能可实现性。建模过程中，首先搭建气缸整体装配骨架，以同轴度为核心装配基准，依次完成缸筒、端盖、活塞、活塞杆、密封组件等零件的特征构建：缸筒采用回转类特征建模，通过拉伸、切除命令完成内壁光滑工作面、端盖连接螺孔、进出气口的结构制作，严格保证内壁圆柱度公差，避免活塞运动卡滞；活塞杆部分重点设计了端部倒角与周向密封槽结构，针对密封件压缩量需求反复校核槽深、槽宽尺寸，确保密封件安装后既能实现可靠动密封，又不会产生过大摩擦阻力影响气缸动作灵敏度，本次设计的气缸额定行程为15毫米，属于短行程微型气缸，仅支持单向伸出动作，回程依靠配套复位元件实现，结构紧凑适配狭小安装空间。材质渲染阶段，为缸体外壁与活塞杆赋予抛光金属材质，模拟不锈钢加工后的亮面金属质感，调整反射参数还原金属表面的高光与环境反射效果；为缸体中部的密封套环赋予哑光黑色橡胶材质，调整粗糙度参数区分金属与非金属的质感差异；端盖紧固螺丝采用标准件库调用后微调细节，还原内六角螺丝的结构特征，整体渲染效果清晰区分各零件材质属性，直观展现产品外观。设计过程中同步完成了爆炸视图、剖面视图的配套制作，清晰展现气缸内部活塞腔、密封件安装位、气流通道的内部结构，方便查看装配关系与工作原理，所有零件均添加了配合约束，可实现活塞杆沿轴向的模拟运动，验证行程尺寸与结构干涉情况，确保设计的气缸在装配后无运动干涉，密封结构可满足低压气动场景的使用需求，整体建模逻辑清晰，特征树规整，参数可编辑调整，可直接用于气动元件选型参考、机械结构教学演示或相关自动化设备的虚拟装配调试。
