导向式气动气缸执行组件三维结构设计

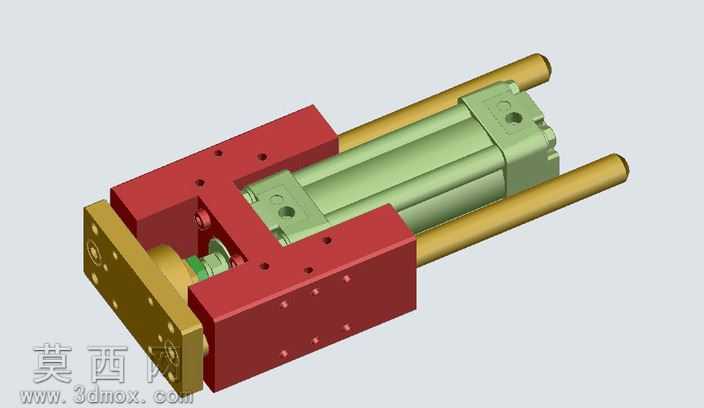

本作品为导向式气动气缸执行组件的三维建模成果，建模过程中严格遵循气动执行元件的实际装配逻辑与尺寸规范，完整还原了组件的全部结构细节。建模阶段首先搭建核心气动缸体的基础特征，通过拉伸、切除等基础建模指令完成缸筒、端盖、气口接口的主体轮廓，针对缸体表面的安装孔位、密封槽结构做了精准的尺寸匹配，保证各孔位的同轴度、位置度符合气动元件的装配公差要求。其次完成两侧导向光轴的建模，光轴与两端安装座、中间滑动座的配合间隙做了合理预留，还原导向结构的滑动支撑逻辑，确保虚拟装配后导向动作无干涉。滑动承载部分的红色安装座采用分体式结构建模，分别完成座体的安装孔、定位槽、与缸体活塞杆的连接结构设计，还原了滑动座与活塞杆的传动连接关系，前端的金色安装端板完整还原了工件安装孔位、定位销孔的细节，可直观展示该组件的末端负载安装方式。材质渲染阶段针对不同部件做了差异化的材质赋予，缸体部分采用哑光金属绿材质模拟工业铝合金阳极氧化的表面质感，红色滑动座采用饱和度适中的哑光红工业漆材质，导向光轴采用抛光金属金材质模拟硬质镀铬光轴的光亮金属质感，前端安装板采用黄铜质感的金属材质区分不同功能部件，各部件的边缘做了符合实际加工工艺的倒角处理，避免尖锐棱角不符合实际生产逻辑。结构设计上该组件集成了气缸驱动与双光轴导向功能，相比普通气缸具备更强的抗扭转能力与负载稳定性，可直接用于自动化设备的直线推压、移栽工位，建模过程中对所有运动部件做了装配干涉检查，验证了活塞杆伸缩、滑动座沿光轴往复运动的动作合理性，完整呈现了该导向气缸组件的装配关系与工作原理，可作为气动系统设计、自动化机构选型的三维参考模型。
