多品类农产品连续式谷物烘干设备结构

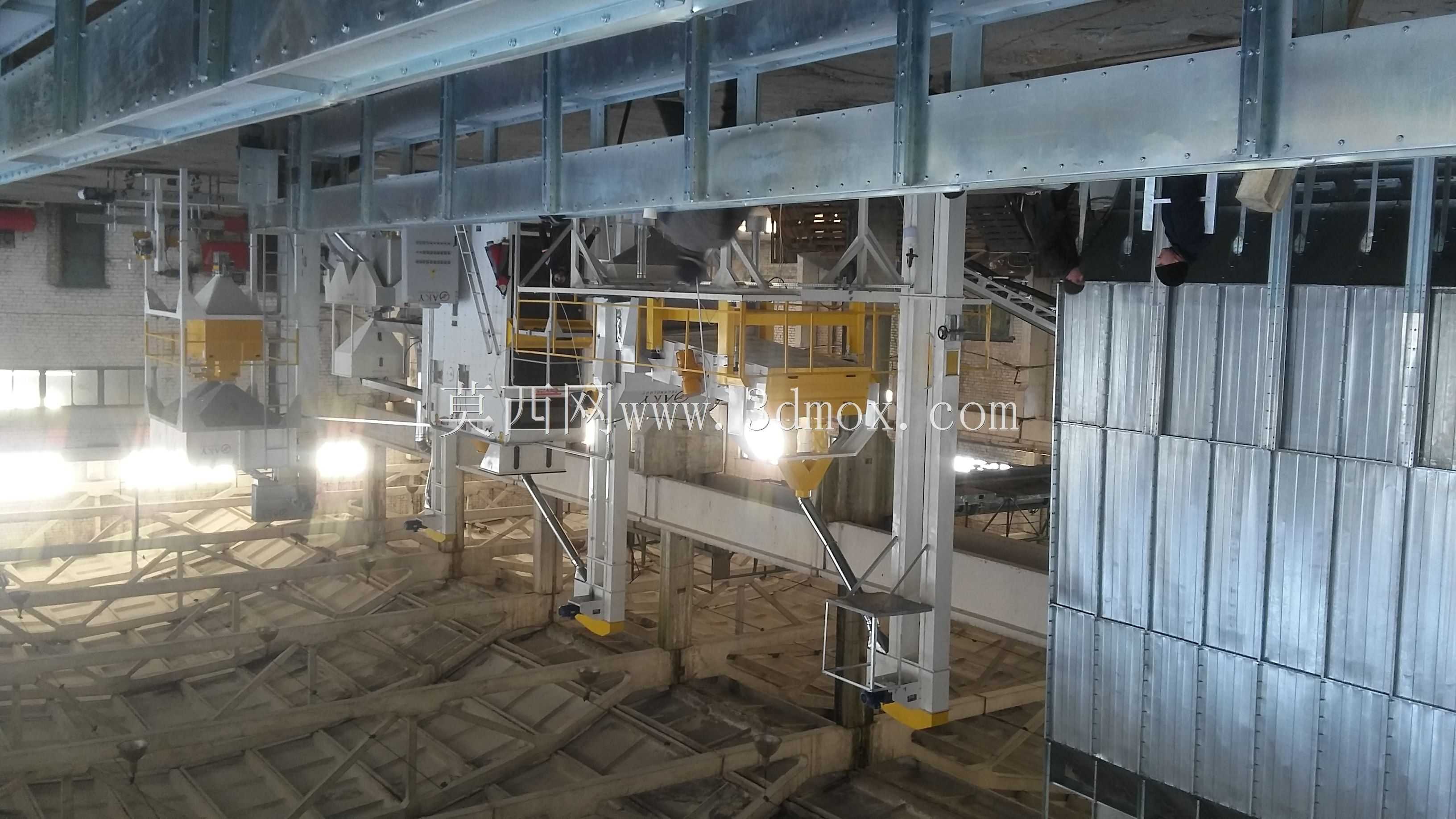

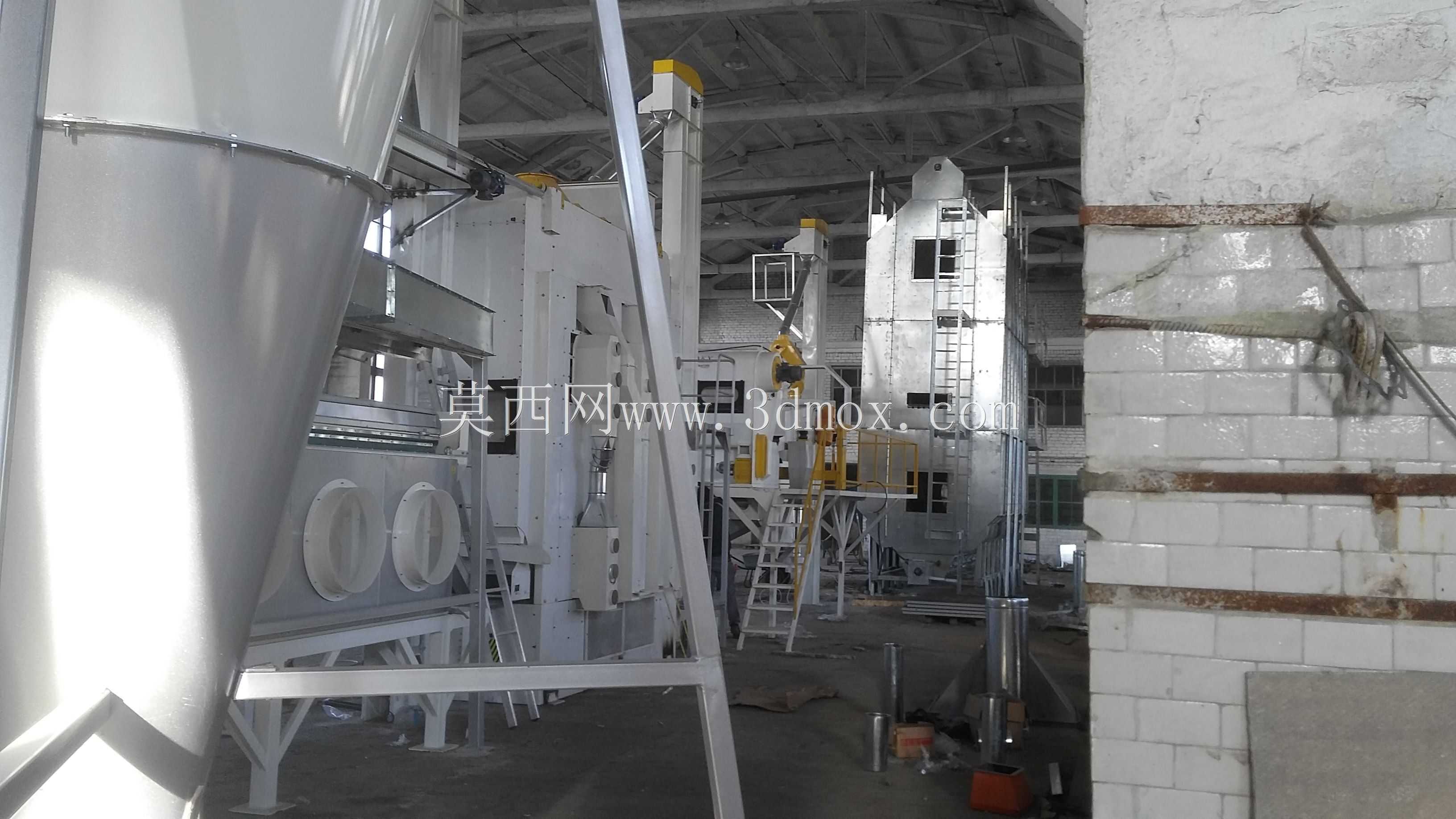

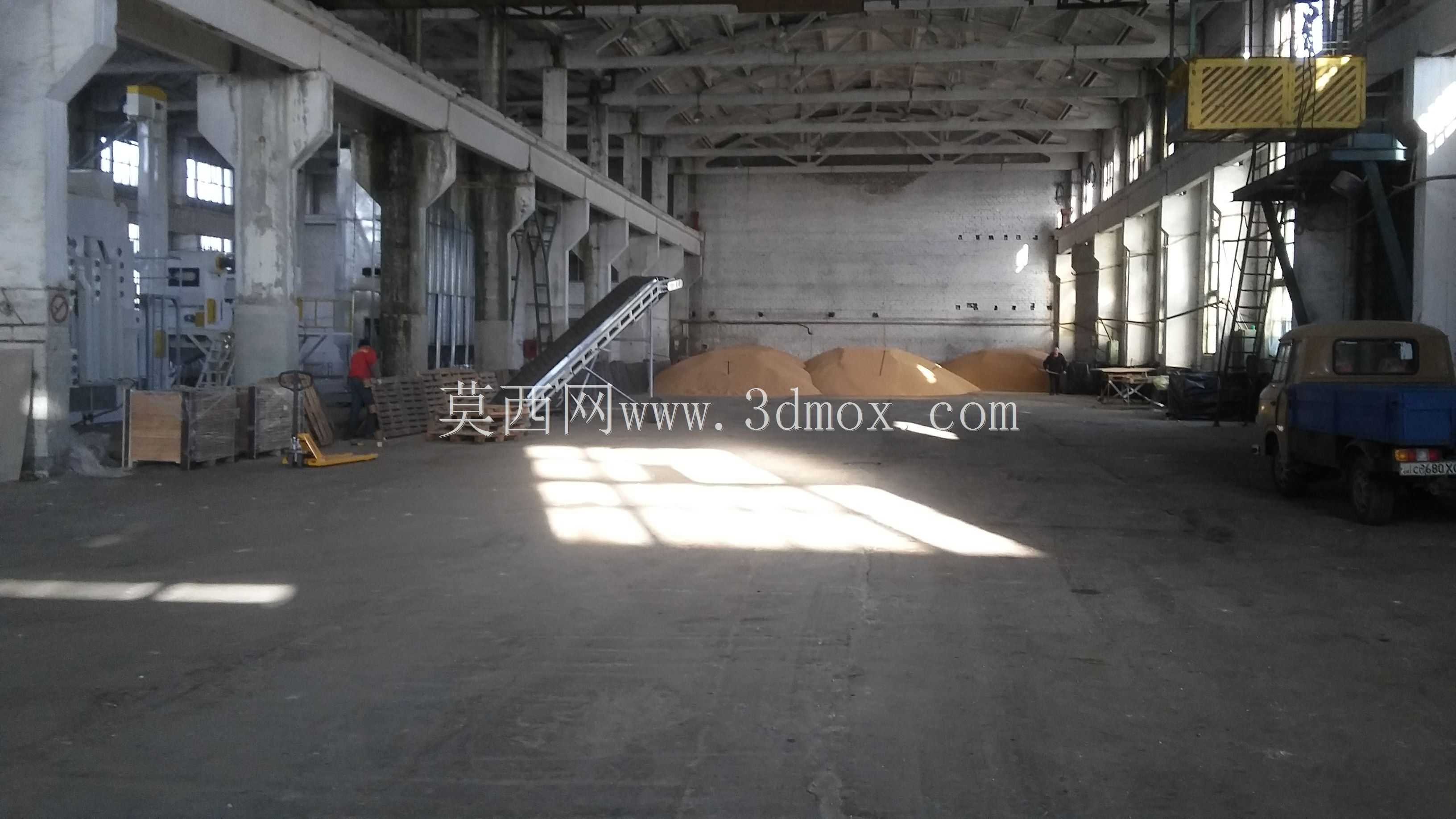

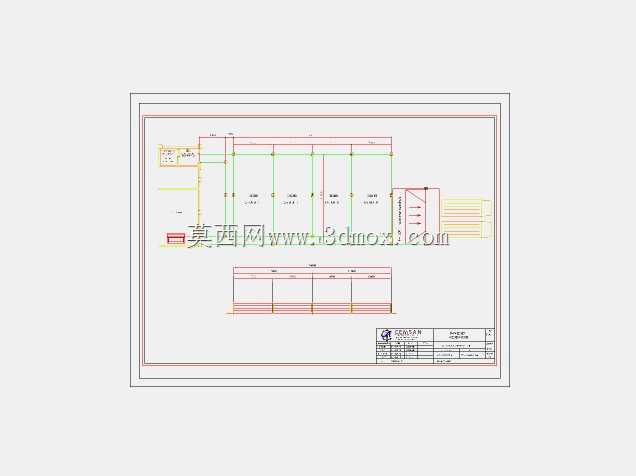

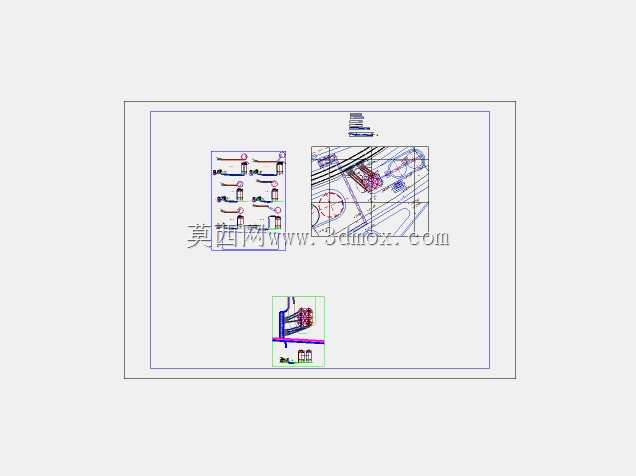

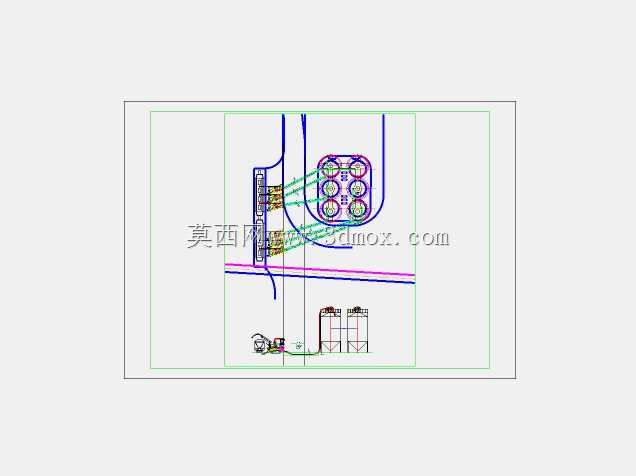

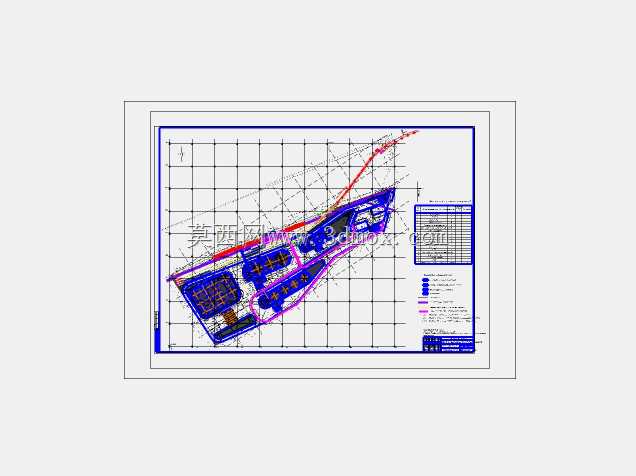

在粮油加工与经济作物产后处理环节，谷物烘干设备是衔接田间收储与仓储加工的核心装备，这套三维结构完整还原了适配多品类物料的连续式烘干机组的现场排布与本体构造。从现场安装场景来看，该设备采用模块化塔段拼接设计，主体沿厂房纵向排布，侧边预留1.2米宽的检修操作通道，顶部对接进料输送系统的落料口，底部衔接出料输送与缓存料仓，整体安装边界需匹配厂房层高不低于8米的土建条件，单塔段的外形尺寸控制在2.4米见方，可根据处理量需求灵活增减塔段数量，适配不同产能的加工产线。设备本体采用镀锌钢板折边拼接的箱体结构，侧边分层布置轴流通风机组，每层风机对应独立的匀风腔道，可根据不同物料的烘干工艺要求调整各层的通风量与风温，避免出现局部过烘或者烘干不均的问题。针对玉米、稻谷这类大宗粮油物料，设备内部设计了交错布置的缓苏段与烘干段，物料依靠自重自上而下缓慢流动，热风穿过料层时带走表层与内部的游离水分，缓苏段则让物料内部的水分逐步向外迁移，减少烘干过程中的爆腰率，保证粮食品质。针对开心果、核桃这类带壳坚果，以及扁豆、鹰嘴豆等小粒杂豆，设备可通过调整内部导料板的倾角，改变物料在塔内的停留时间，同时匹配更低的热风温度与更高的通风频次，避免坚果外壳开裂、杂豆皮色受损的问题，一套设备可覆盖十余种不同农产品的烘干需求，减少产线的重复投入。从结构设计思路来看，该设备将电控柜集成在设备侧部的操作平台旁，操作人员可在巡检通道内直接完成参数调整与状态查看，侧部的检修平台采用格栅板铺设，既减轻设备自重，也能避免积料积灰，每层风机位置都预留了可拆卸的检修门，方便后期对风机叶片、匀风板进行清理维护。设备的风路采用双侧进风的设计，相比单侧进风结构，料层的风阻分布更均匀，同一截面的物料含水率偏差可控制在1%以内，有效提升烘干后的物料品质一致性。在三维建模过程中，所有拼接法兰、螺栓孔位都按照实际安装公差做了匹配预留，塔段之间的密封结构也做了细节还原，可直接用于产线布局规划、安装指导以及后续的结构改型参考，对于需要搭建中小型农产品烘干产线的设计人员来说，可直接参考该结构的排布逻辑，结合自身的物料处理量、厂房空间条件调整各模块的尺寸参数，缩短设计周期。
