小型起重导向滑轮组结构设计方案

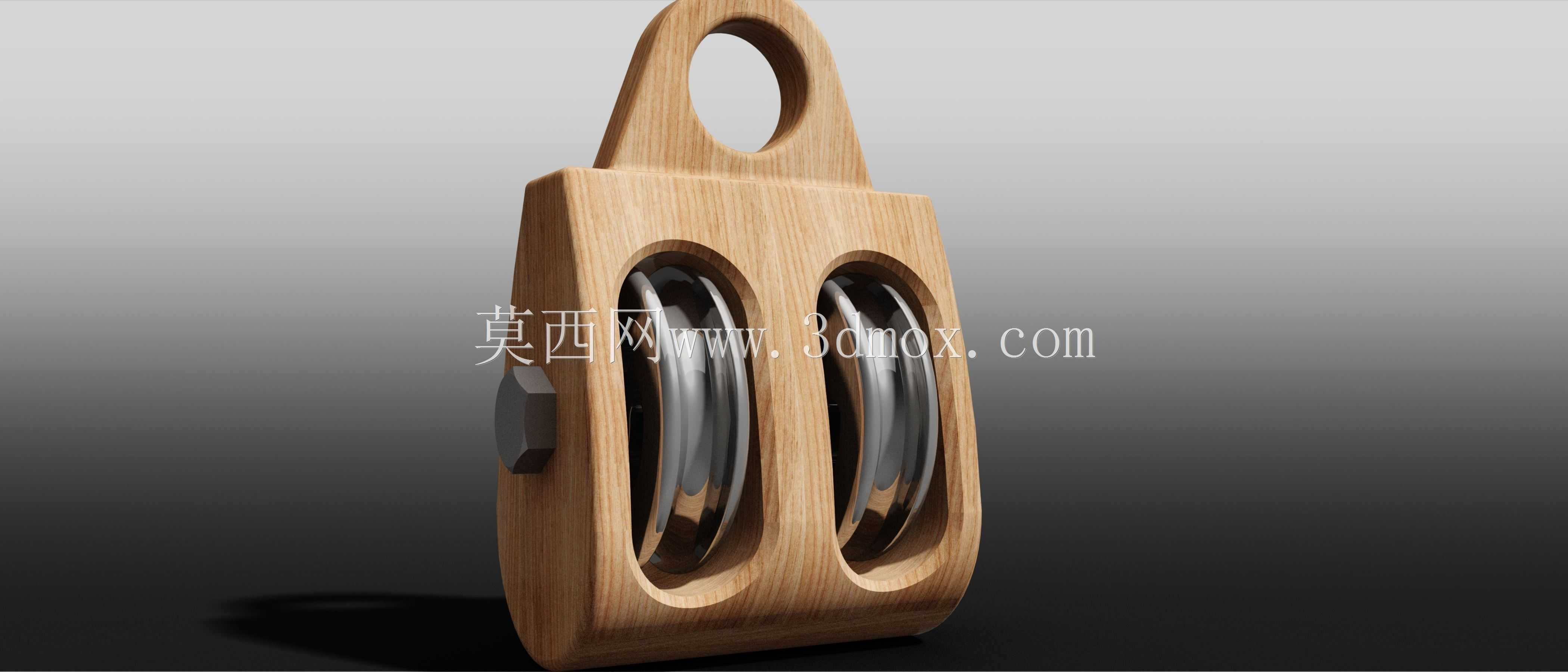

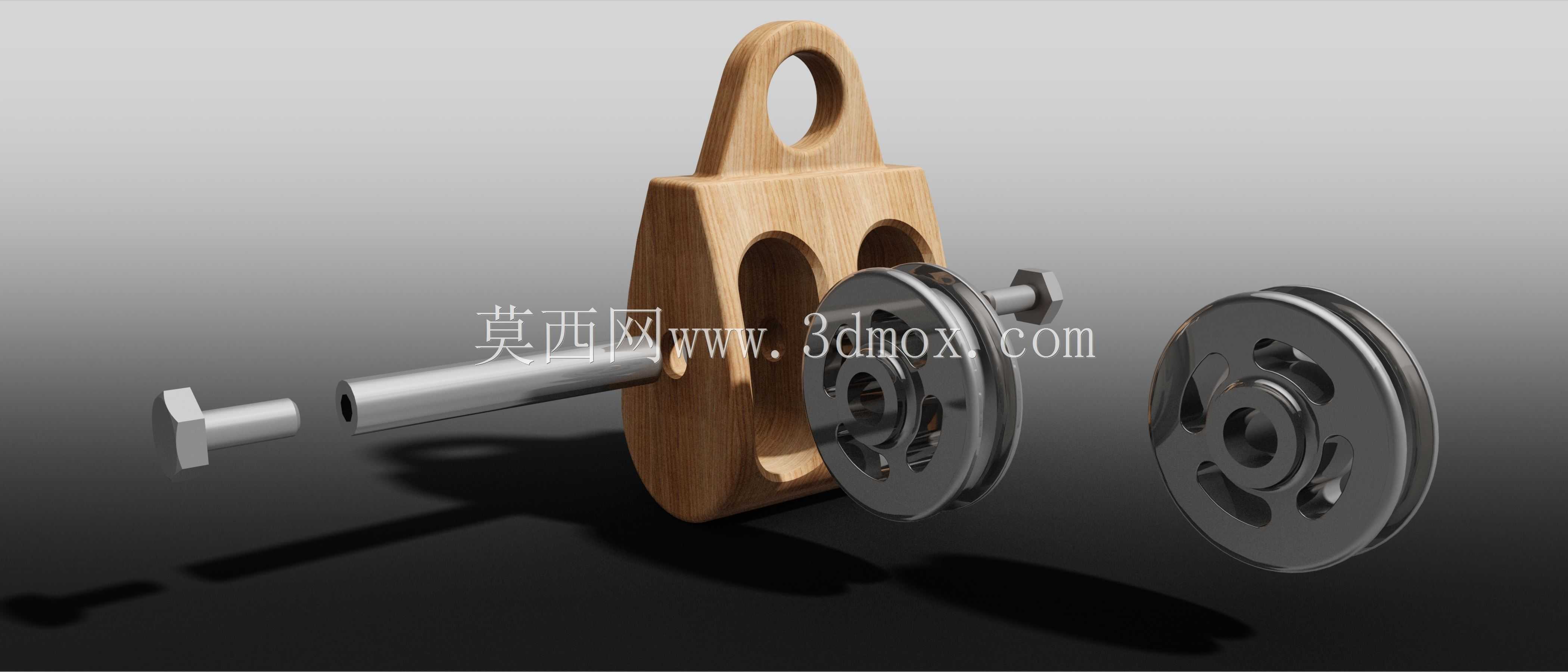

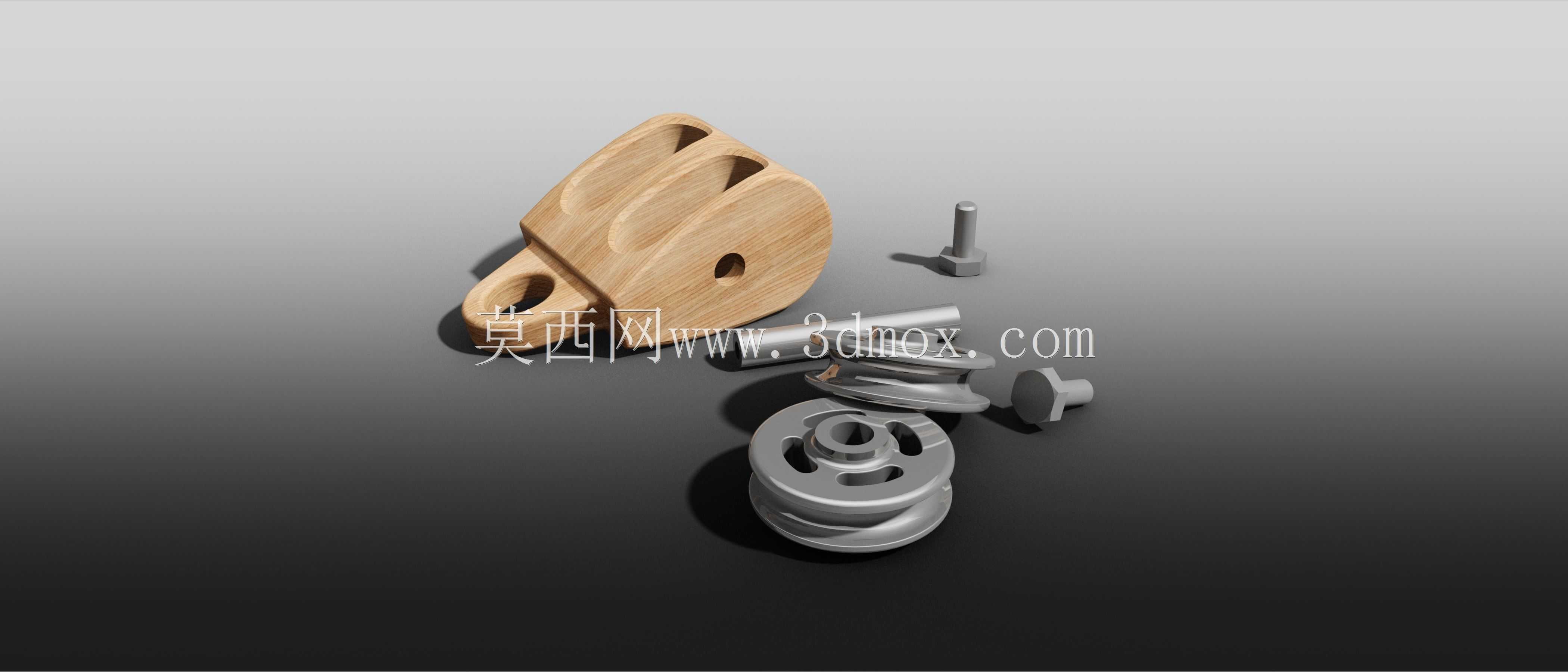

这套滑轮组件的设计初衷，是适配轻载起重、小型牵引设备的绳索导向需求，在手动葫芦、小型吊具、户外攀岩保护装置、轻型物料输送线的张紧机构中都能找到适配场景。从结构拆分来看，组件包含带双绳槽的滑轮主体、木质夹板式护架、轮轴、锁紧螺栓、限位卡件几个核心部分，轮体采用双槽设计，可同时容纳两根独立绳索，既可以实现单绳双倍速比的省力传动，也能通过双绳分槽布置避免绳索运行过程中的相互干涉，减少绳索磨损概率。护架采用分体式夹板结构，安装时无需拆解绳索整体，只需松开侧部锁紧螺栓即可将滑轮卡入现有绳索回路，大幅降低现场安装的操作难度，夹板上预留的挂接孔可直接适配卸扣、吊环等标准连接件，无需额外加工转接结构。设计过程中优先考虑了绳索的运行包角，绳槽的曲率半径按照常规6mm-8mm直径的纤维绳或钢丝绳做适配，槽壁做了圆角过渡处理，避免绳索在偏角运行时被槽口切割，轮体内部预留了轴承安装位，可根据载荷等级选配滑动衬套或者滚动轴承，空载状态下转动阻力极小，能有效降低牵引过程中的功率损耗。安装边界方面，护架整体宽度控制在40mm以内，轮体直径72mm，挂接孔中心到轮槽底部的垂直距离为28mm，安装时需要预留至少10mm的周边间隙，避免绳索摆动过程中护架与周边结构发生剐蹭。侧部的锁紧螺栓采用标准内六角圆柱头规格，拧紧力矩控制在8N·m即可保证夹板夹紧轮轴，不会出现轮轴窜动的问题，端部的限位卡件可以卡在夹板的定位槽内，防止螺栓在长期振动工况下出现松脱。实际应用中，这类小滑轮常被用在轻型吊装作业的导向点位，比如车间内小型工件的工位转移吊点、仓储货架的手动提升机构、农业小型机具的绳索张紧结构，相比大规格起重滑轮，它的自重仅不到200g，不会给吊点带来额外的载荷负担，同时夹板式的结构可以快速拆装，在需要频繁变更吊点位置的临时作业场景中优势明显。设计时特意将护架的棱角做了倒钝处理，避免安装操作时划伤操作人员，轮槽的表面粗糙度控制在Ra3.2，既不会因为过于光滑导致绳索打滑，也不会因为粗糙度过高加速绳索的磨损，在长期户外使用场景下，金属轮体可做镀锌防锈处理，木质护架可替换为尼龙或者铝合金材质，适配不同的腐蚀环境使用需求。
