木质支架牛顿碰撞球演示装置

　　这款牛顿碰撞演示装置，核心功能是直观演示经典力学范畴内的动量守恒与能量传递规律，常被应用在中学物理实验室、高校力学通识课堂、科普场馆互动展区，也可作为工科院校机械原理入门课程的具象化演示载体，帮助学习者快速理解弹性碰撞过程中的动量、能量转换逻辑。

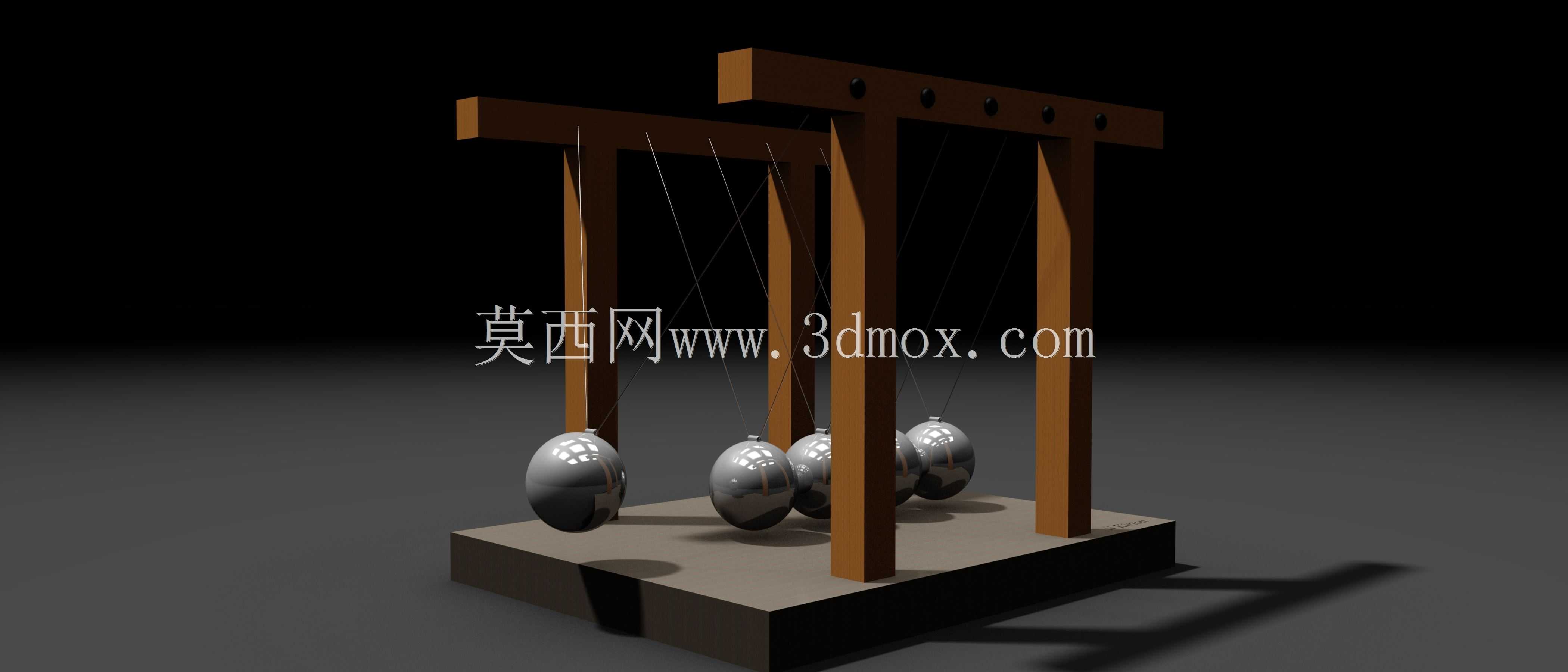

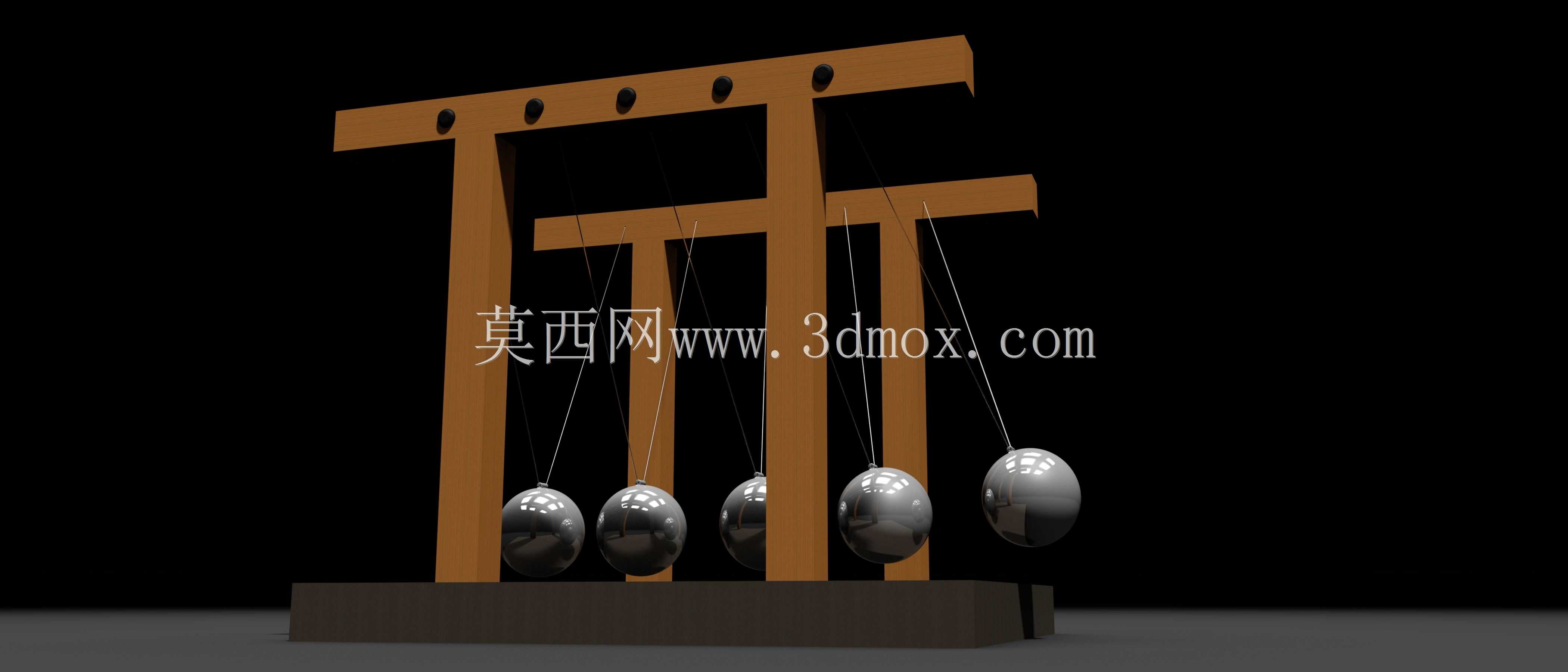

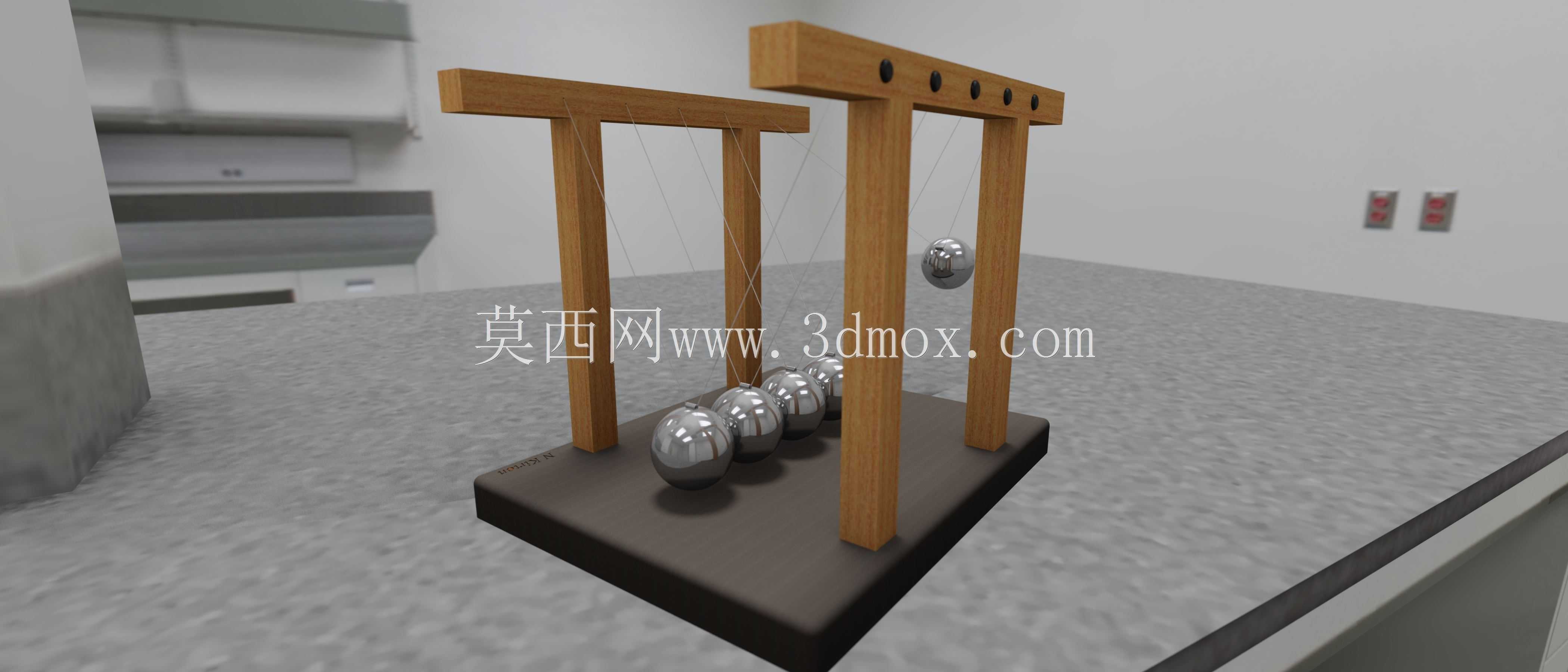

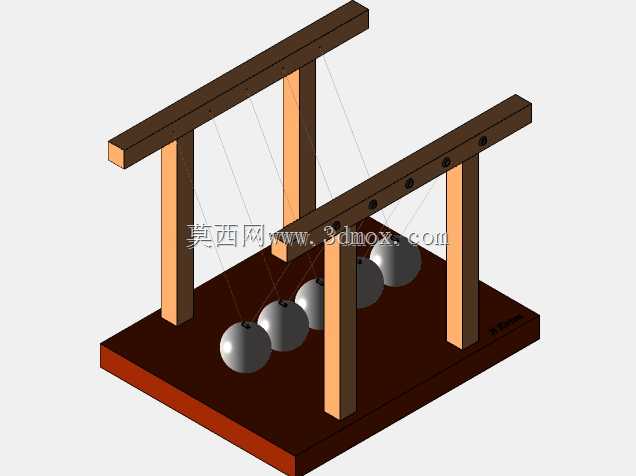

　　从结构设计思路来看，整体采用对称式双梁木质支撑框架，底座选用密度均匀的硬木材质，通过增大底部接触面积与自身重量来提升整体稳定性，避免球体碰撞过程中支架出现滑移或晃动；上方两根平行的木质横梁上等距加工有穿线孔位，用于悬挂金属碰撞球，孔位的同轴度、间距精度直接决定了球体摆动轨迹的一致性，设计时需要保证每根悬挂线的长度完全一致，让所有球体静止时球心处于同一水平高度，相邻球体紧密贴合无间隙，这样才能保证碰撞过程中力的传递损耗降到最低。

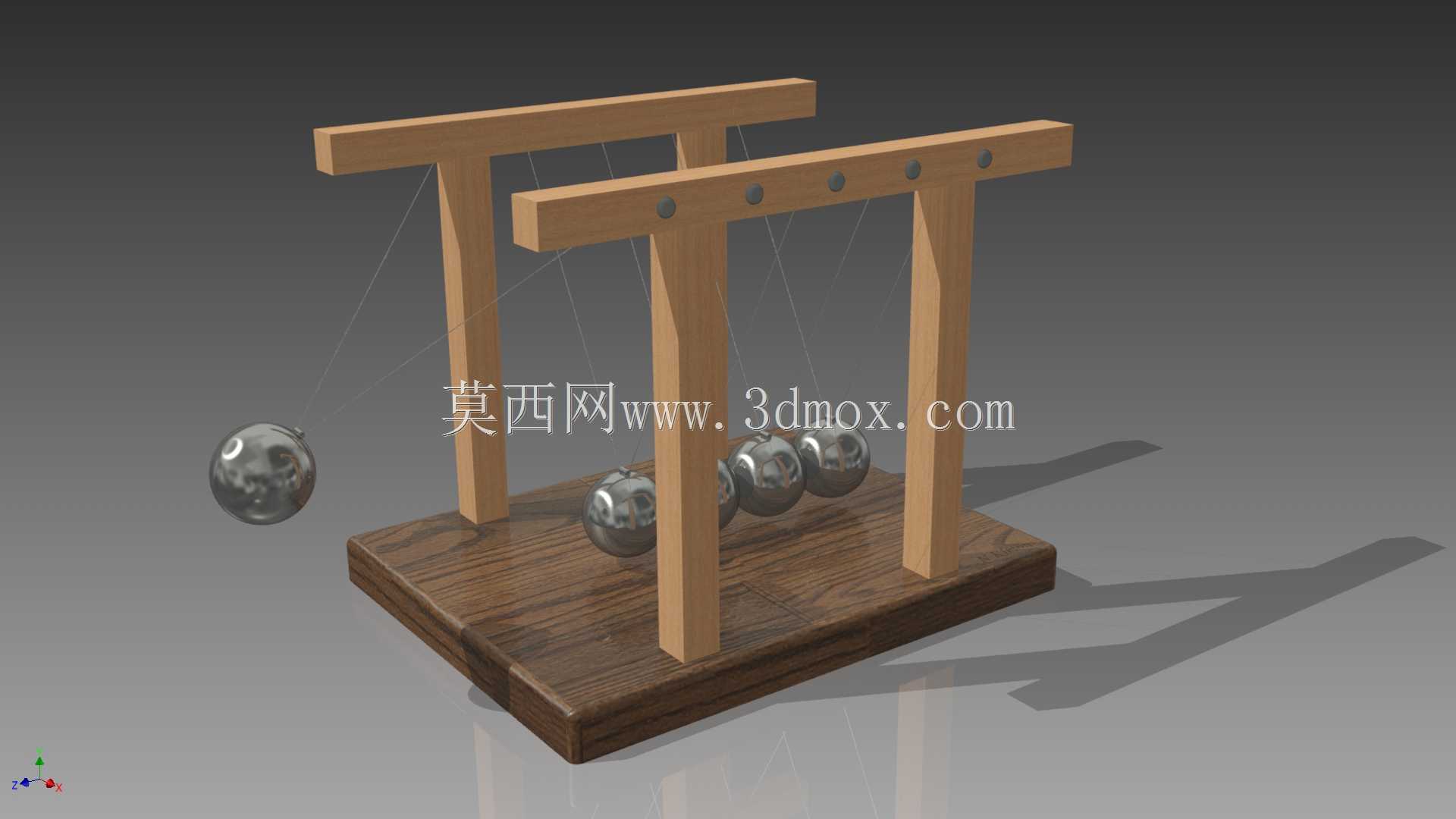

　　实际使用过程中，将一侧末端的球体提升至一定高度后释放，球体沿圆弧轨迹下摆至最低点时与相邻球体发生弹性碰撞，动量会沿着紧密排列的球体序列逐次传递，最终将另一侧对应数量的球体弹出，弹出高度与初始释放高度接近，直观展现弹性碰撞下的动量守恒与动能传递特性；如果同时拉起多个球体释放，另一侧也会弹出相同数量的球体，整个过程无多余侧向分力，这就对悬挂点的定位精度提出了较高要求，建模时需要严格计算每个悬挂点的相对位置，保证吊线垂直、球体摆动平面完全重合，避免出现球体错位碰撞、能量异常损耗的情况。

　　从安装边界与尺寸适配角度来说，这类演示装置的整体尺寸通常根据使用场景调整，面向课堂教学的小型款整体长宽高控制在180mm120mm150mm左右，底座厚度不小于15mm，保证放置在讲台、实验台时不会倾倒；面向科普场馆的大型互动款尺寸可放大至数倍，但需要同步提升底座配重，同时在吊线选材上选用低延展性的高强度尼龙线或细钢丝绳，避免长期使用后吊线变长导致球体高度错位。金属碰撞球选用密度均匀的高碳钢材质，表面做抛光处理，既可以降低碰撞过程中的能量损耗，也能减少长期使用后的形变磨损，球体直径根据整体框架尺寸匹配，小型款通常选用20-25mm直径的钢球，保证相邻球体接触时为点接触，碰撞力沿球心连线传递。

　　在结构细节处理上，横梁与立柱之间采用榫卯拼接加胶接的固定方式，相比螺丝固定可以避免长期使用后出现连接松动，保证框架整体刚性；底座底部可加装防滑橡胶垫，进一步提升放置稳定性，减少碰撞过程中的微小位移。建模过程中需要重点验证吊线长度与球体摆动轨迹的匹配关系，确认球体摆动到最低点时刚好与相邻球体完全对心碰撞，无高度差、无侧向偏移，同时要预留吊线长度调节的冗余结构，方便后期校准球体位置，抵消材料形变、安装误差带来的精度偏差。这类装置除了教学演示用途外，也常作为办公桌面的创意摆件，通过规律的碰撞摆动缓解视觉疲劳，此时对外观质感的要求更高，木质部分会做打磨上漆处理，钢球表面做镀铬防锈处理，兼顾实用性与装饰性。
