透明球体万向支架装饰摆件结构设计

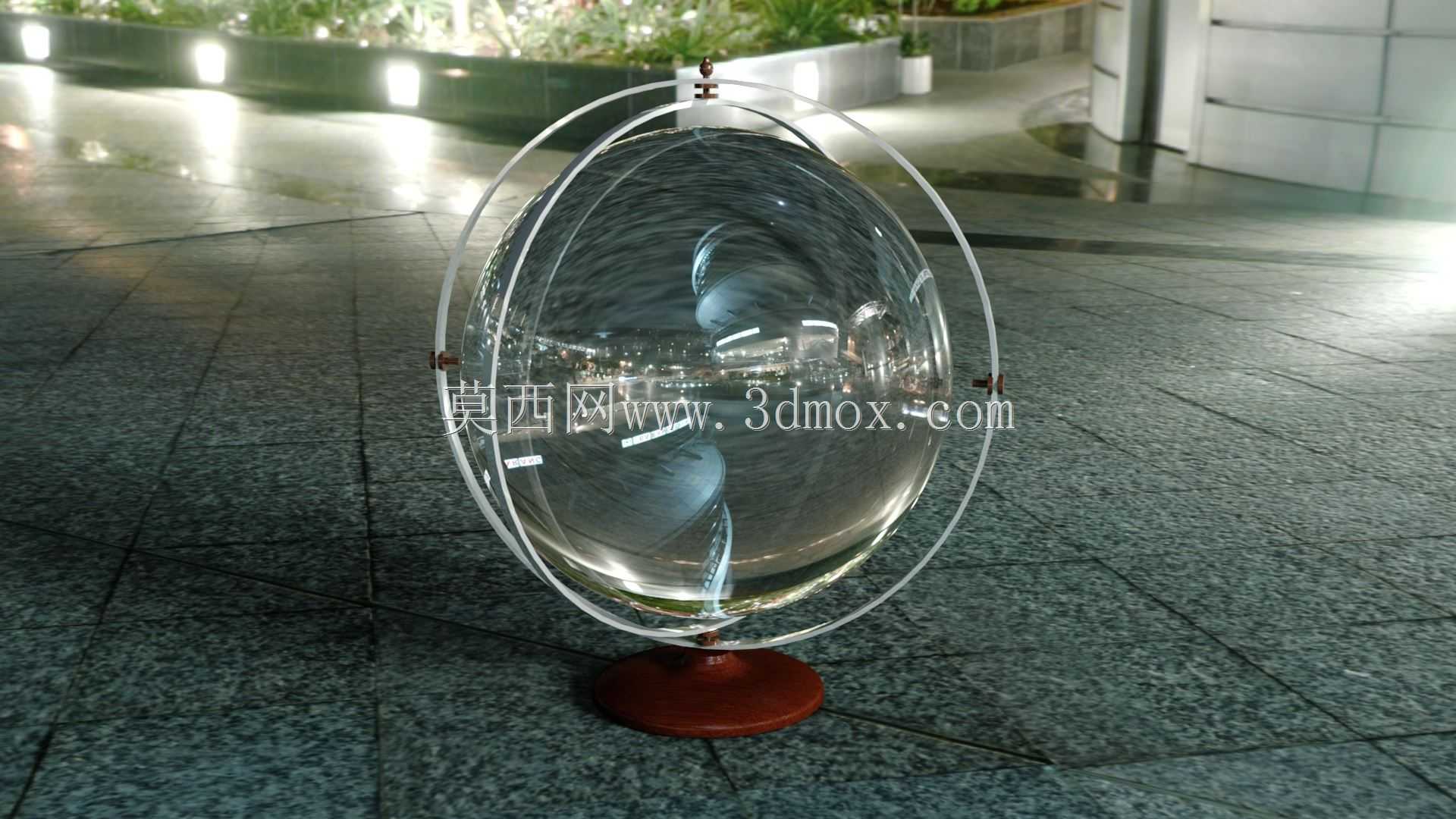

　　中间层环体与外层环通过横向转轴连接，可实现前后方向的俯仰转动，最内层环体直接夹持透明球体，与中间环通过垂直于中间环转轴的另一组转轴连接，三个转轴的轴线交汇于球体球心位置，保证转动过程中球体中心始终保持固定，不会出现偏移、蹭碰环体的问题。其次是夹持结构的适配性，内层环体与球体接触的位置采用软质接触头，既可以保证足够的夹持力避免球体滑落，又不会刮花透明球体的外表面，接触头采用可微调的伸缩结构，可适配一定尺寸公差范围内的球体安装，降低球体加工精度的要求。底座部分采用重心下沉设计，木质底座的重量占整体结构重量的60%以上，底部设置防滑垫层，即使在最大角度转动球体时，整体结构也不会出现倾翻的问题，底座与外层环的转轴位置设置阻尼结构，这款透明球体万向支架结构，核心应用场景覆盖商用空间软装陈设、科普场馆互动展示、高端办公桌面装饰三大类，在酒店大堂、企业展厅、地理科普展区等场景中，既可以作为承载地理信息的展示载体，也可作为纯装饰性的工艺陈设品使用。从实际用途来看，该结构通过多环嵌套的万向支撑设计，可实现球体任意角度的转动与定位，既能够满足地理信息展示时不同区域的指向查看需求，也可适配内置发光组件、艺术内雕的透明球体，作为光影装饰装置使用，转动过程无卡顿、无松脱，定位后可保持姿态稳定，不会出现自行偏转的问题。产品功能特性上，首先是支撑结构的自由度设计，采用三层环形支撑嵌套结构，最外层环体与木质底座通过竖向转轴连接，可实现360度水平方向旋转，

　　转动时带有均匀的阻尼感，既可以保证转动顺畅，又能在任意角度停住，无需额外的锁止结构。设计思路上，首先确定球心作为所有转动副的公共交汇点，这是保证万向转动无干涉的核心前提，所有环体的回转中心都必须与球心重合，因此在建模时首先绘制球体的基准球，确定球心坐标后，再依次绘制各层环体的回转路径，环体的截面采用圆形流线型设计，避免尖锐棱角，既提升外观质感，也减少转动过程中的磕碰风险。环体的宽度设计经过反复校核，既要保证足够的结构强度，避免长期使用出现变形，又不能过宽遮挡球体的展示区域，最终环体宽度控制在球体直径的1/20左右，在保证强度的前提下最大化展示球面内容。转轴部分的设计采用隐藏式结构，转轴端头嵌入环体内部，外部无突出的紧固件，

　　保证外观的整体性，转轴与环体的配合采用小间隙配合，配合面添加耐磨衬套，长期转动不会出现磨损松旷的问题。外形尺寸与安装边界方面，整体结构的最大外接圆直径以球体直径为基准，外层环的直径比球体直径大5mm左右，保证转动时间隙均匀，不会出现摩擦；底座的直径为球体直径的1/3左右，高度为球体直径的1/4，整体放置时的占用平面尺寸与底座直径一致，转动过程中最大外伸尺寸不超过外层环的直径，因此安装放置时只需预留直径略大于外层环直径的平面空间即可，无需额外的安装固定，直接放置于平整台面即可使用。球体的安装采用分体式环体结构，内层环设置可拆卸的连接端头，安装时先将内层环的连接端头拆下，套入球体后再将端头锁紧固定，之后依次组装中间环、外层环与底座，

　　整个安装过程无需专用工具，徒手即可完成，后期维护更换球体时也可快速拆解。结构的受力路径经过优化，球体的重量通过内层环的两个接触转轴传递到中间环，再通过中间环的转轴传递到外层环，最终通过外层环的底部转轴传递到底座，所有受力点都位于转轴位置，环体本身只承受轻微的弯矩，因此环体可采用轻质金属材质制作，在保证强度的同时降低整体重量，底座采用高密度实木材质，既提升质感，又通过自身重量保证整体稳定性。在实际使用场景中，若作为地理地球仪使用，可在透明球体内部印刷地图图层，或者在球面蚀刻地理信息，配合万向转动结构可方便查看任意区域的内容；若作为艺术装饰使用，可在球体内部嵌入艺术摆件、干花或者发光组件，转动时可呈现不同角度的视觉效果，适配不同的装修风格。
