流体管路分流控制金属接头结构

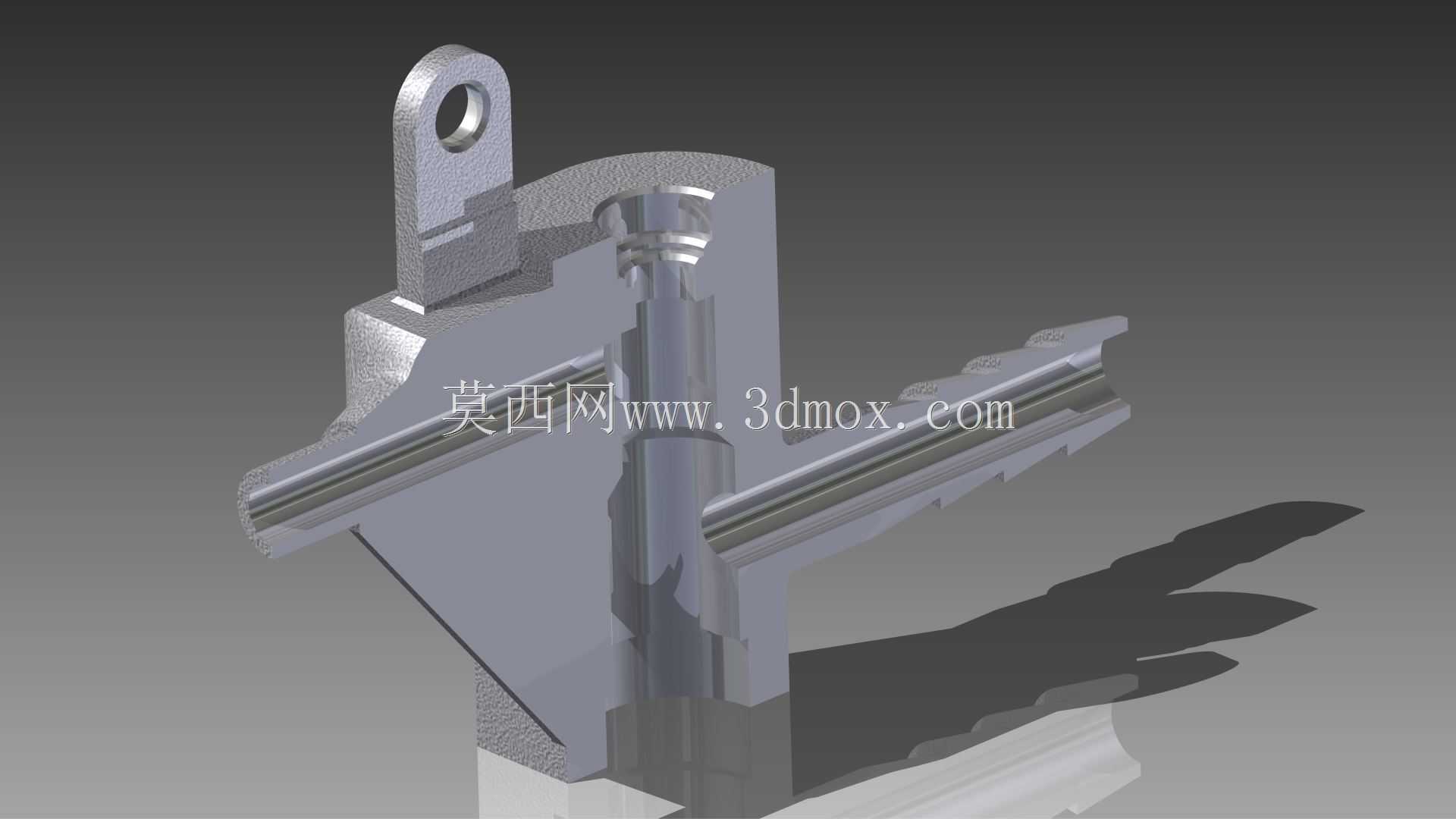

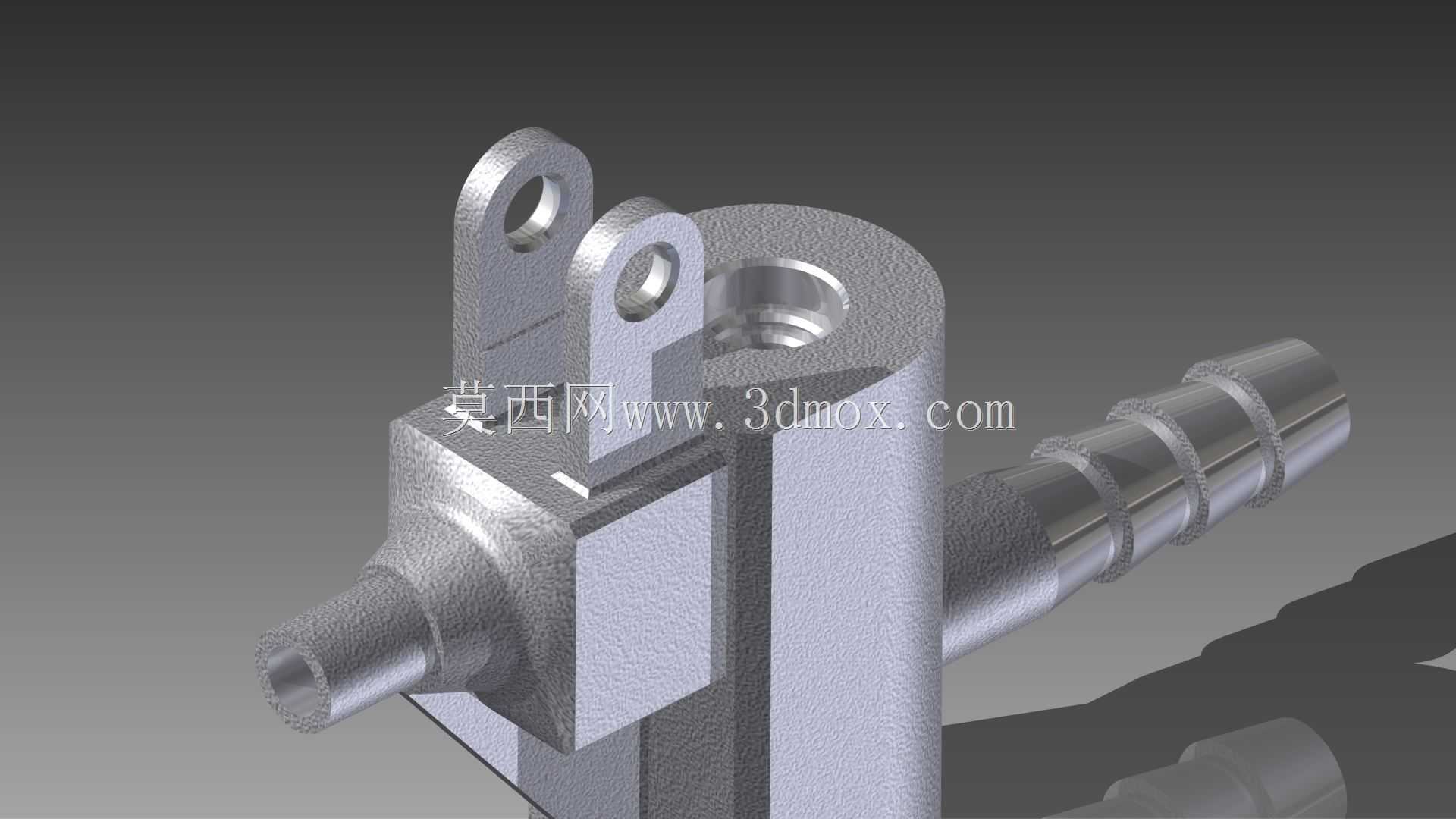

　　在流体输送系统的现场布设与设备集成环节，这类多通路流体接头往往承担着单路介质分流、不同管径管路转接的核心作用，常见于小型液压试验台、实验室流体循环装置、移动式气动工具配套管路、小型冷却循环系统的支路布设场景中，不需要额外加装独立分流阀块，就能实现单输入双输出或者多通路的介质导向，减少管路接驳点的泄漏风险。从结构设计逻辑来看，这个接头采用一体化铸造成型的主体结构，上部的双耳式安装座是核心安装定位结构，两个同轴的安装孔可以直接穿装销轴或者螺栓，将整个接头固定在设备支架或者安装面板上，安装时需要注意安装面的平面度公差控制在0.1mm以内，避免安装锁紧后主体产生形变，影响内部流道的通畅性。接头的两个输出端采用了不同的接口形式，

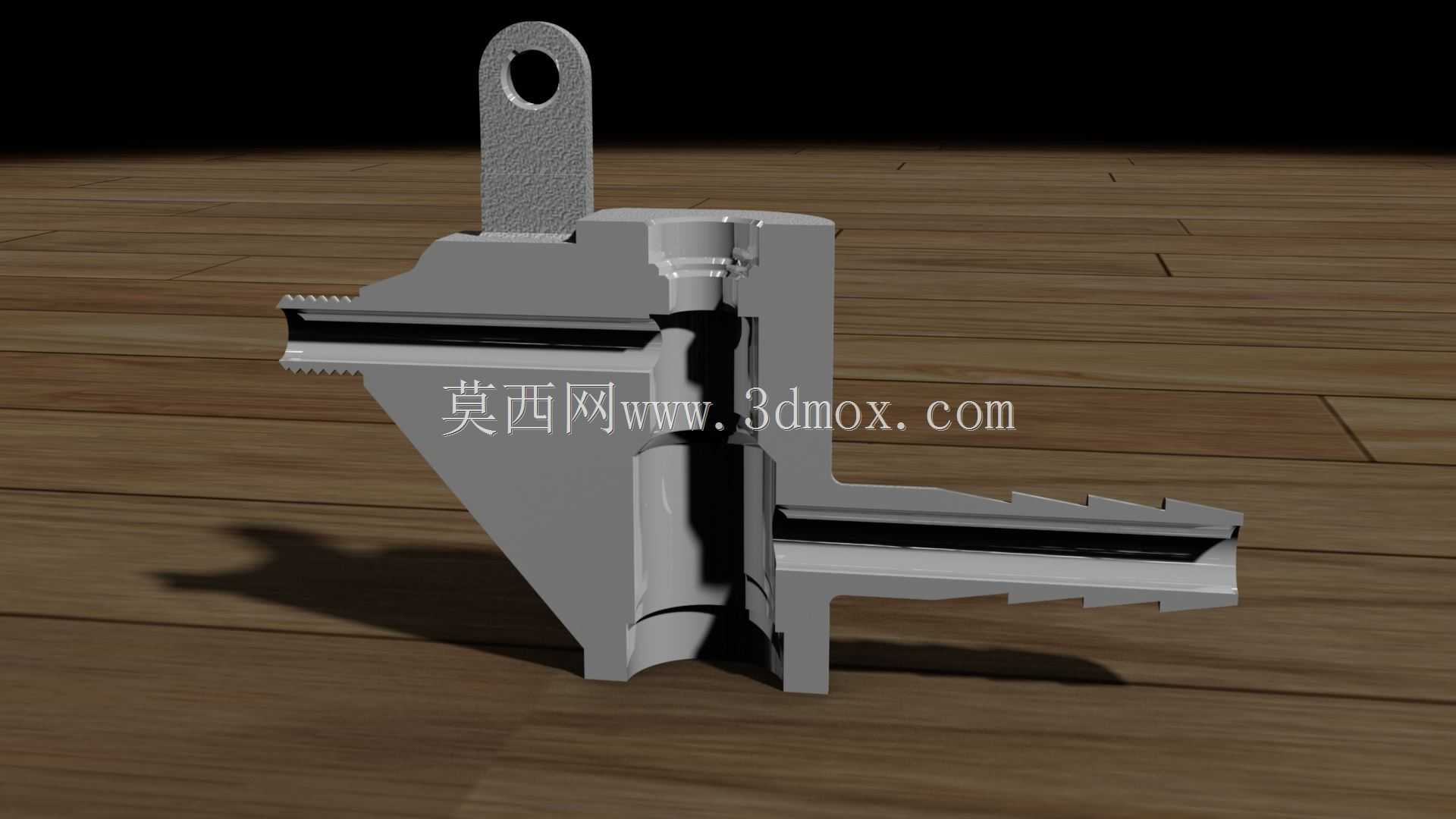

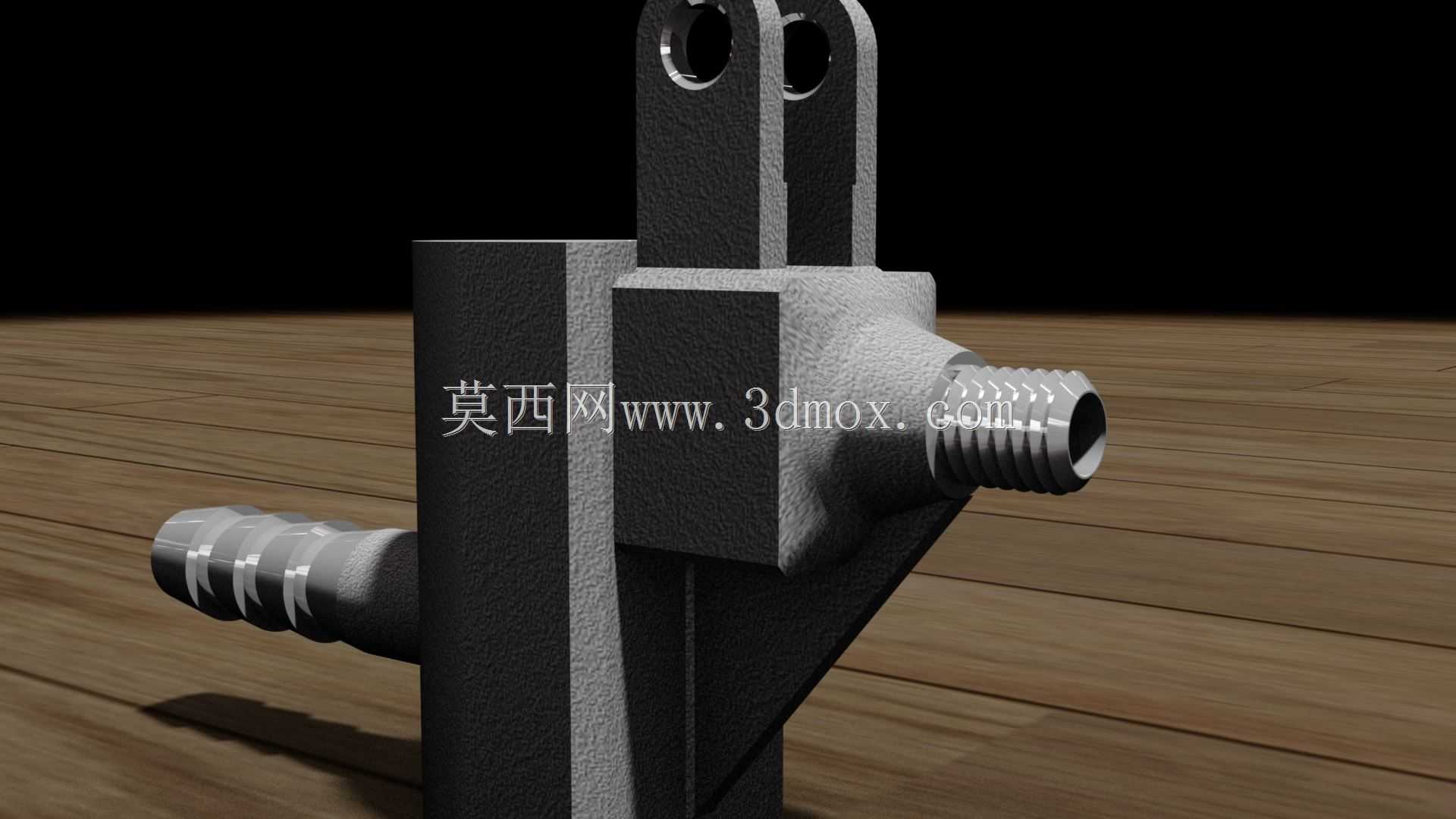

　　一端是外螺纹接口，适配带有内螺纹的硬管连接或者标准液压接头的旋接装配，螺纹段的长度经过精确核算，保证旋合深度满足公称压力下的密封要求，不需要额外加装过长的接头延长件；另一端是竹节式倒刺接口，专门适配柔性软管的插接装配，倒刺的环形凸起高度经过优化，既可以保证软管插入后在额定工作压力下不会松脱，又不会因为凸起过高割伤软管内壁造成介质泄漏。主体侧面的加强筋结构从安装座根部一直延伸到两个接口的衔接位置，在不额外增加整体壁厚的前提下，大幅提升了接头的结构刚性，避免在管路受外力拉扯、或者介质产生水锤效应时，接口与主体的衔接位置出现应力断裂。从安装边界尺寸来看，这个接头的整体安装高度控制在120mm以内，两个接口的中心距为45mm，

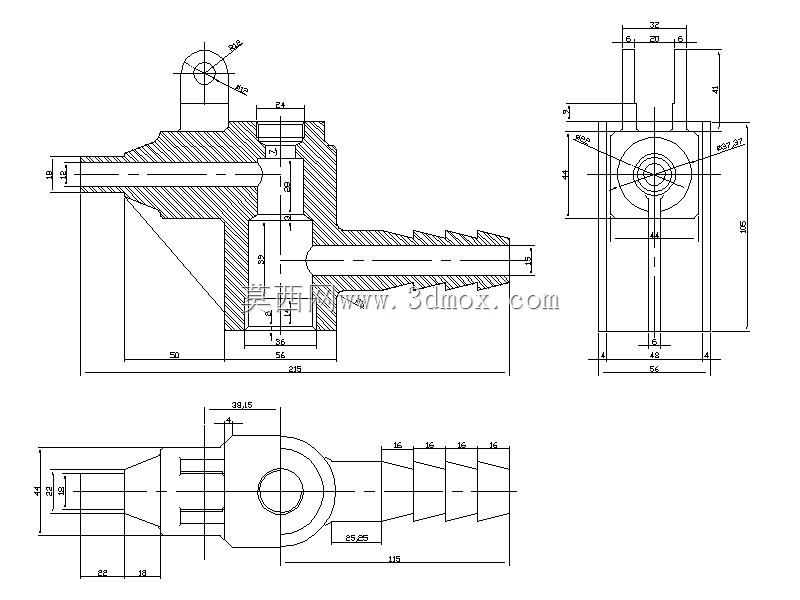

　　安装座的双耳间距为20mm，安装孔直径为8mm，在布设管路时需要预留出至少30mm的软管弯曲半径空间，以及25mm的螺纹接头装配操作空间，避免和周边的其他管路、结构件产生干涉。流道的内部转角位置都做了圆弧过渡处理，没有直角死区，一方面可以降低介质流经时的流阻损失，减少压力损耗，另一方面也避免介质中的杂质在转角位置沉积，长期使用造成流道堵塞。在实际选型应用时，这类接头可以适配水、液压油、低压气体等多种常见流体介质，工作压力范围覆盖0到1.6MPa的常规低压流体输送场景，主体采用铸铁或者铸钢材质时可以满足常规工业环境的使用需求，如果应用在有腐蚀性介质的场景，可以更换为不锈钢材质的同结构产品。设计这类接头的三维模型时，

　　需要重点校核安装孔的同轴度、两个接口的位置度公差，保证加工完成后可以顺利和配套的管路、安装件适配，同时要核算主体壁厚的承压能力，尤其是流道转折位置的最小壁厚，要满足公称压力下的强度要求，避免打压测试时出现开裂泄漏。和传统的多个接头拼接实现分流的方式相比，这种一体化结构的接头减少了至少两个密封连接点，大幅降低了系统的泄漏概率，同时整体占用的安装空间更小，在紧凑型的流体设备内部布设时优势非常明显，不需要额外设计独立的阀块安装位，直接通过上部的安装耳就可以完成固定，装配工序也更加简单，只需要一次定位锁紧就可以完成接头的安装，后续的管路接驳也更加便捷。在日常维护环节，这种一体化结构的接头没有多余的活动密封件，不需要定期更换密封元件，只需要在例行检修时检查接口位置的密封状态、安装固定螺栓的锁紧力矩即可，维护成本远低于分体式组装的分流结构。
