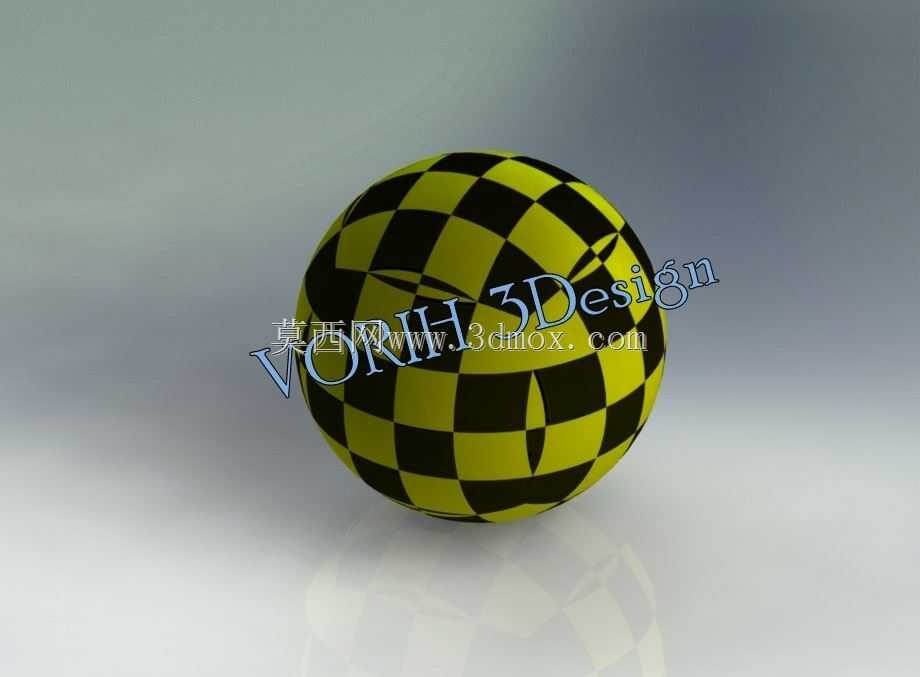

黄黑格纹标准球体渲染建模作品

这款标准球形建模作品，在结构设计阶段严格遵循正球体几何成型逻辑，球心到球面任意点位的径向尺寸保持完全一致，不存在曲面拼接错位、曲率突变等常见建模缺陷，可直接用于各类需要球形构件的设备装配场景。在工业检测领域，该类标准球体可作为视觉标定的基准参照物，配合机器视觉检测设备完成镜头畸变校准、检测坐标系建立，其表面均匀的格纹纹理在标定过程中可提供清晰的特征识别点，降低视觉算法的特征提取难度，提升标定精度与效率。在产品外观渲染验证环节，该球体可作为材质测试载体，表面的黄黑高对比度格纹能够直观反映材质的反射率、粗糙度、折射参数设置是否准确，格纹的变形程度可直接反馈曲面建模的光顺度，帮助渲染工程师快速调整材质参数与曲面质量。从设计思路来看，建模过程中采用旋转成型加曲面曲率校验的方式完成主体构建，先绘制过球心的半圆轮廓，通过360度旋转生成基础球面，再对球面进行等面积网格划分，将黄黑两色材质按棋盘格逻辑分配到对应网格面，保证格纹在球面任意位置的变形都符合球面透视规律，不会出现纹理拉伸、错位的问题。在安装适配层面，该球体模型预留了通用的安装基准轴与装配定位点，可根据实际使用场景在球极位置添加安装孔、连接轴等结构，不需要对主体球面进行二次重构，能够适配不同直径规格的连接构件，不管是作为设备的操作手柄端头、输送线的万向滚珠，还是流体设备中的球形阀芯基础结构，都可以通过局部特征修改快速完成适配。球面的曲面连续性达到G2级别，表面没有硬棱、折面等缺陷，在进行有限元受力分析时，网格划分能够均匀覆盖整个球面，不会出现局部网格畸变导致的计算误差，可直接导入仿真软件完成受力、流体等相关工况的模拟计算。格纹纹理采用UVW球面映射方式贴合，纹理坐标与球面坐标完全匹配，在调整球体直径尺寸时，纹理会随球面等比例缩放，不会出现纹理密度不均的问题，能够满足不同尺寸规格球形构件的设计需求，不管是小尺寸的精密仪器滚珠，还是大尺寸的设备装饰球形罩，都可以通过参数调整快速生成对应模型。
