手动杠杆式管材吊运夹持装置结构

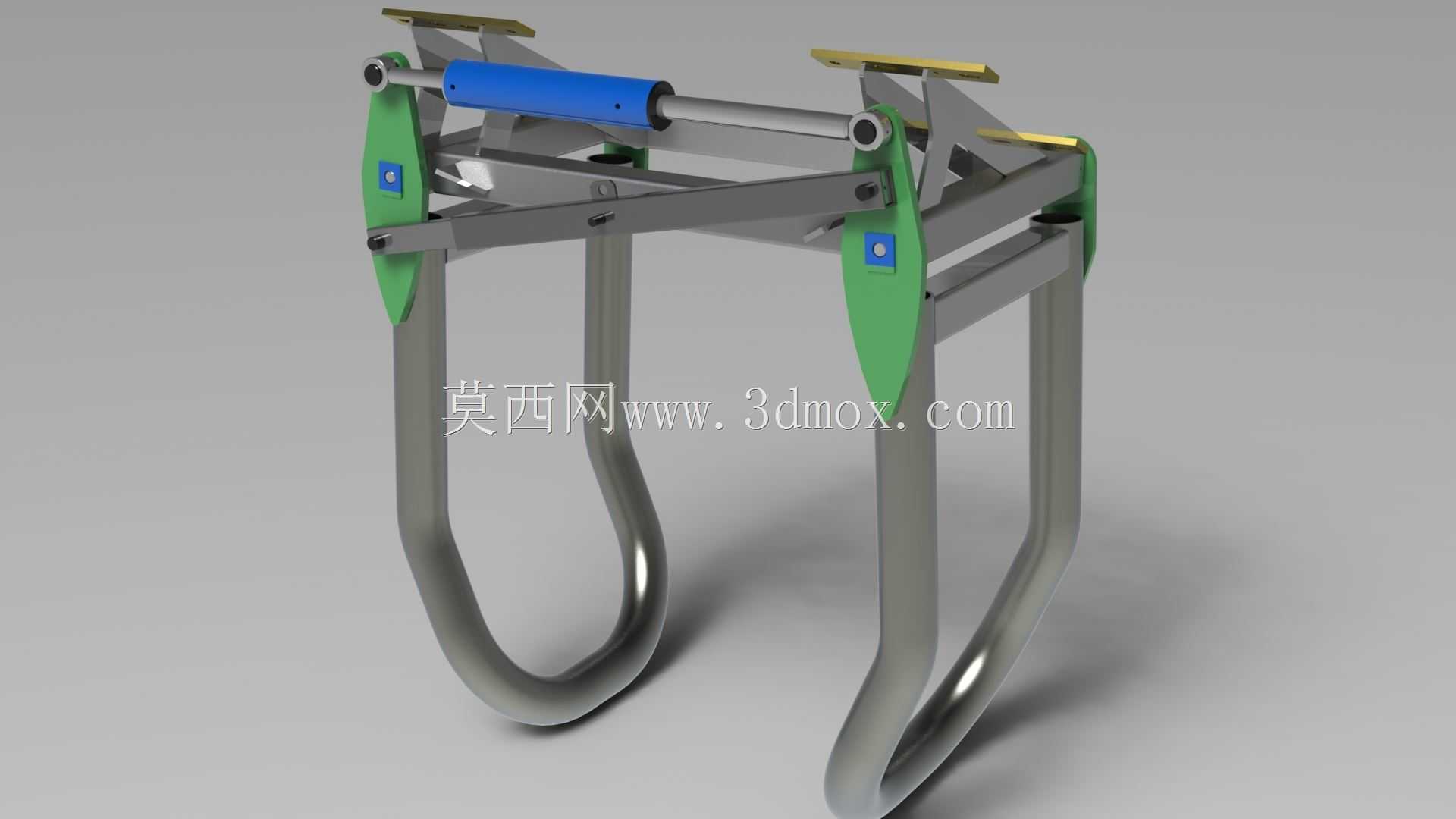

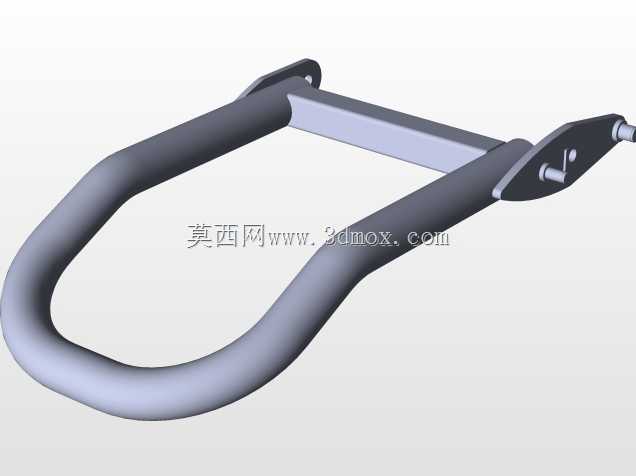

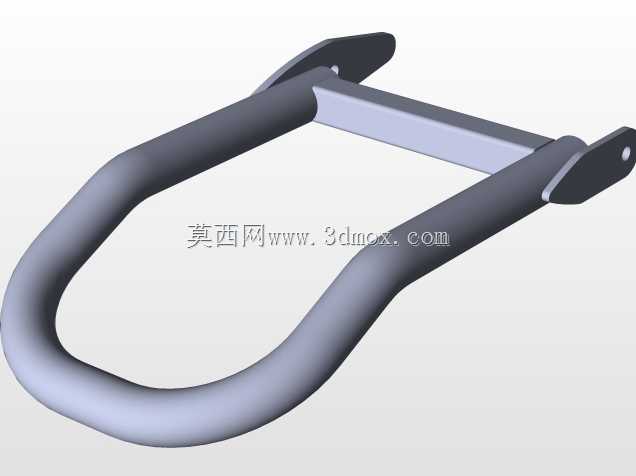

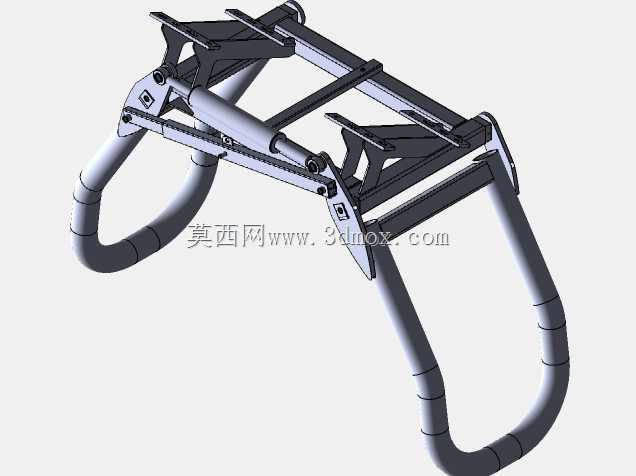

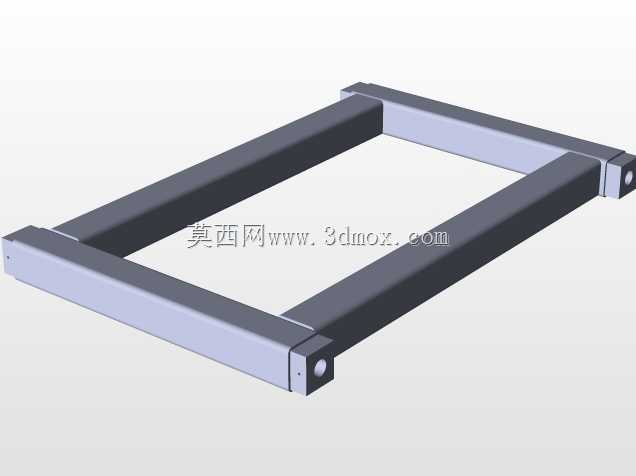

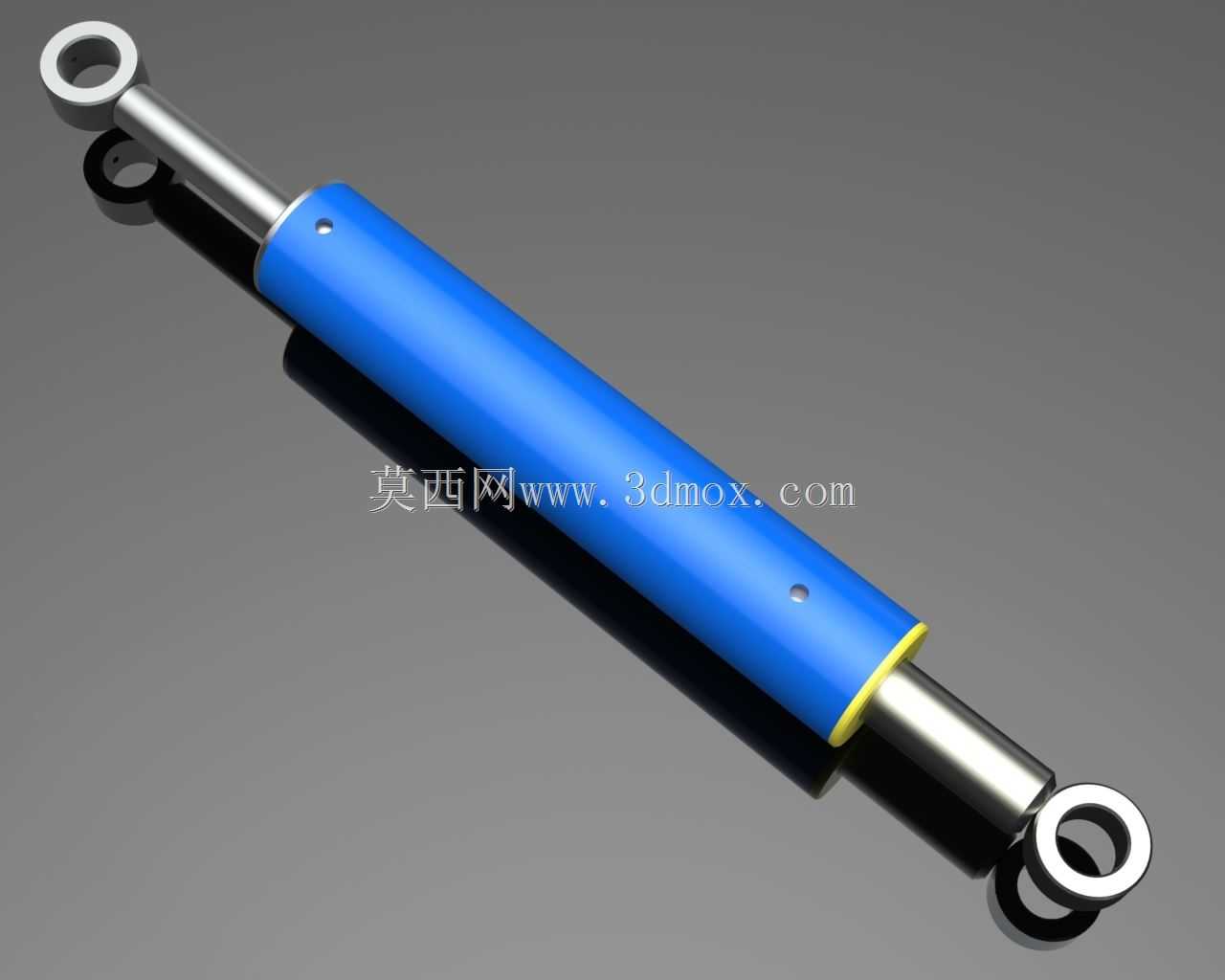

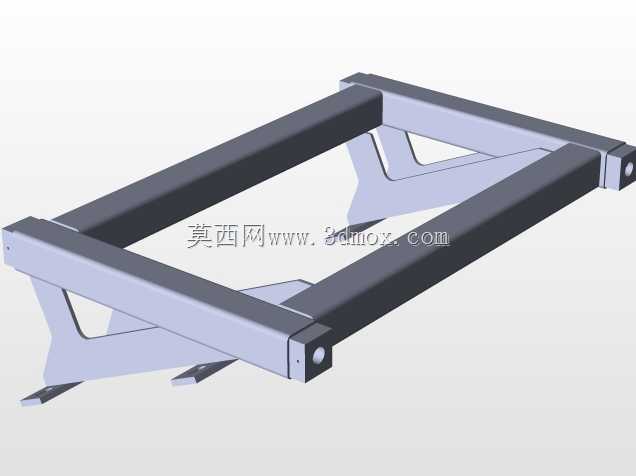

这类手动夹管吊具主要应用在管材仓储转运、管材加工车间上下料、市政施工管材现场短距离吊运场景中，适配圆管、类U型截面型材的夹持起吊作业，无需额外动力源，完全依靠杠杆受力实现夹持自锁，作业时仅需单人操作即可完成挂取、起吊、松脱全流程，相比传统钢丝绳捆扎吊装的方式，能大幅降低管材滑脱风险，同时避免捆扎过程中对管材表面镀层、外壁的划伤损伤。从结构设计逻辑来看，整套机构采用对称双铰接杠杆布局，上端的横向握杆组件为操作施力端，两侧铰接的绿色板件为杠杆传力臂，下端的U型弯杆为直接接触管材的夹持执行端，当起吊设备向上提拉机构上端吊点时，管材自重会通过下端U型杆传递到铰接点，带动杠杆臂向内收合，夹持力会随着起吊重量的增加同步增大，实现自锁防脱的效果，无需额外设置锁止结构就能保证吊运过程的夹持可靠性。设计过程中需要重点控制铰接点的位置公差，所有铰接销轴均采用间隙配合保证转动顺畅，同时在杠杆臂与夹持臂的接触位置预留1.5mm的磨损补偿间隙，长期使用出现磨损后也不会出现夹持松旷的问题。外形尺寸方面，整套机构收拢状态下横向宽度控制在420mm以内，纵向高度为580mm，下端U型夹持臂的开口范围适配直径60mm到160mm的常规工程管材，安装时仅需将上端吊点与手动葫芦、小型起重机的吊钩直接挂接即可，不需要额外的连接附件，作业边界可以覆盖车间内1吨以内的单根管材吊运需求。夹持臂上端设置的黄铜材质垫块，是为了在夹持大直径管材时提供上端限位，避免管材从机构上方脱出，同时黄铜材质硬度低于常规钢材管材，接触时不会在管材表面压出硬伤。整套机构的受力路径经过多轮迭代优化，空载状态下握持横向操作杆向外施力即可撑开下端U型臂，对准管材放置后松开操作杆，起吊时自动完成锁止，落地后自重消除即可轻松取下，全程不需要额外的工具辅助，非常适合小批量管材转运的作业场景，在五金加工、建材仓储、管道施工场景下都有很高的实用价值，结构件全部采用常用型材与板件加工，加工工艺简单，维护成本极低，铰接位置定期加注润滑脂即可保证长期无故障使用。
