兽首衔环金属质感装饰徽标结构设计

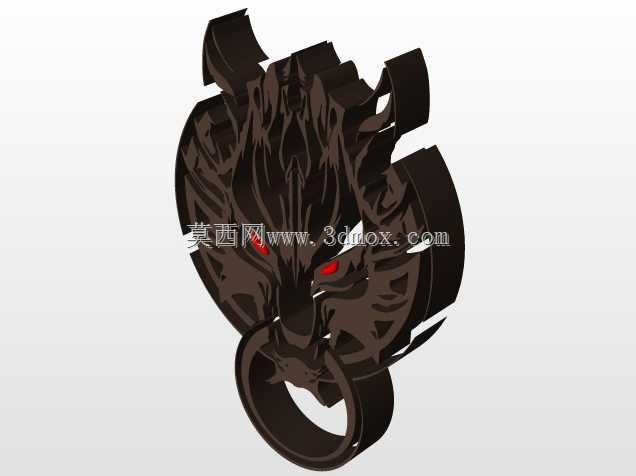

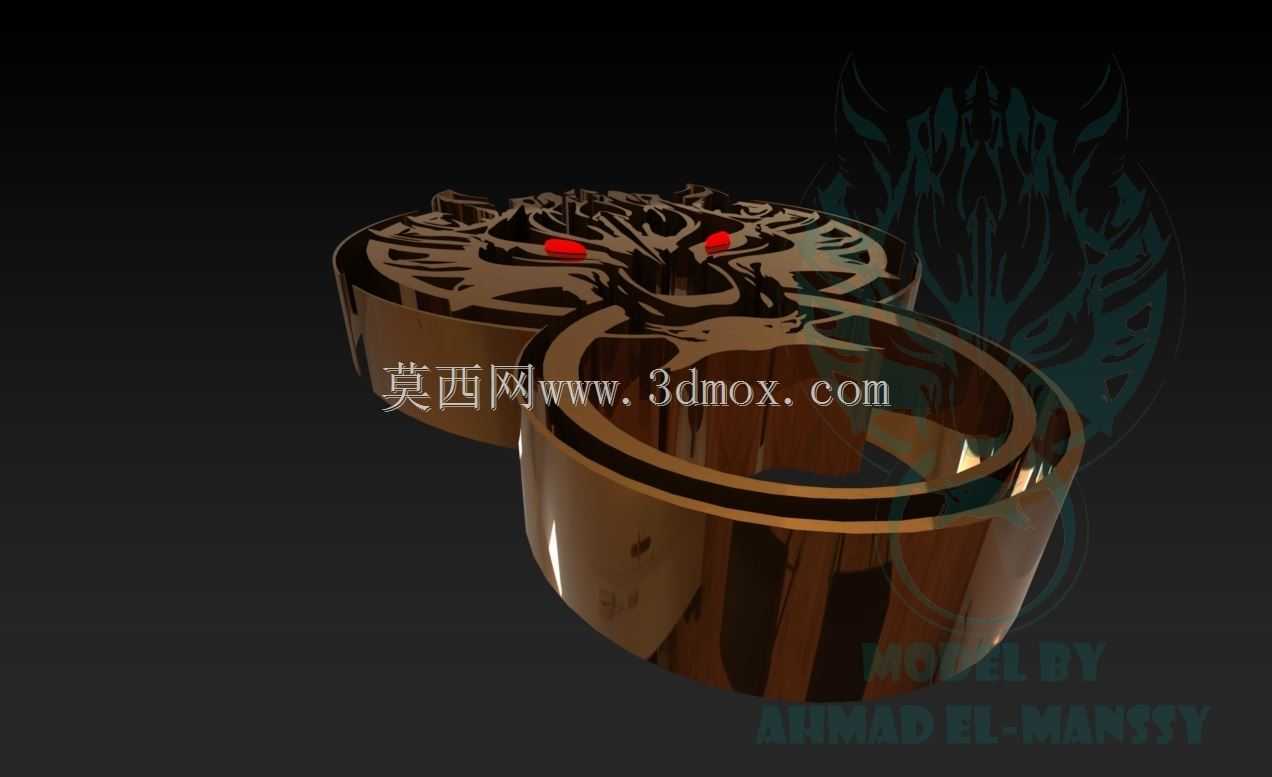

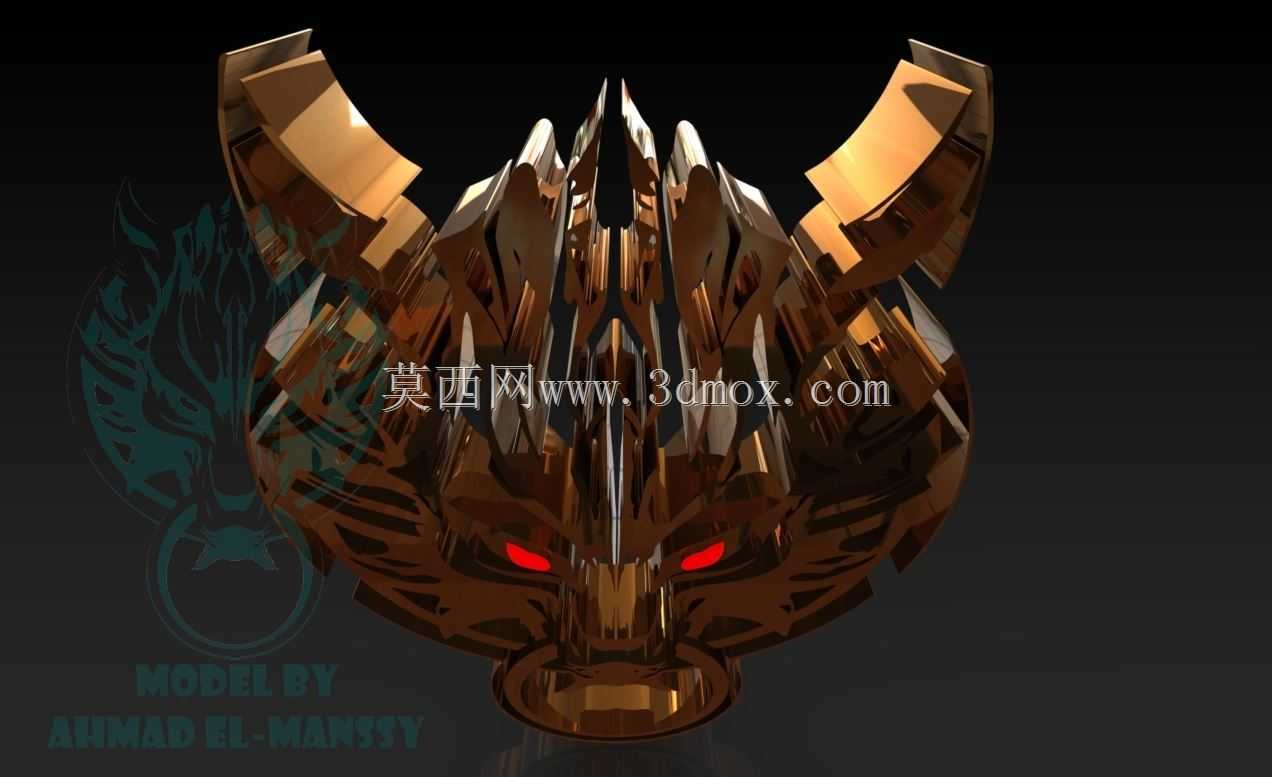

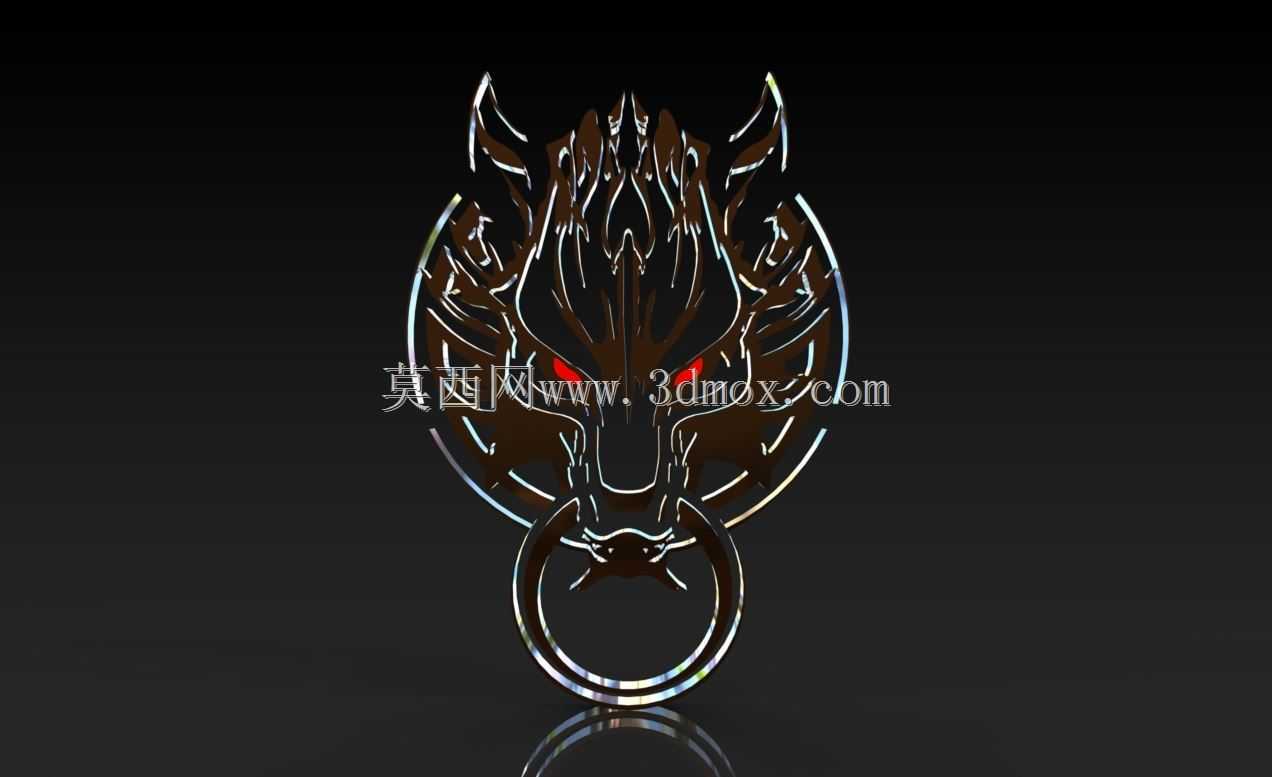

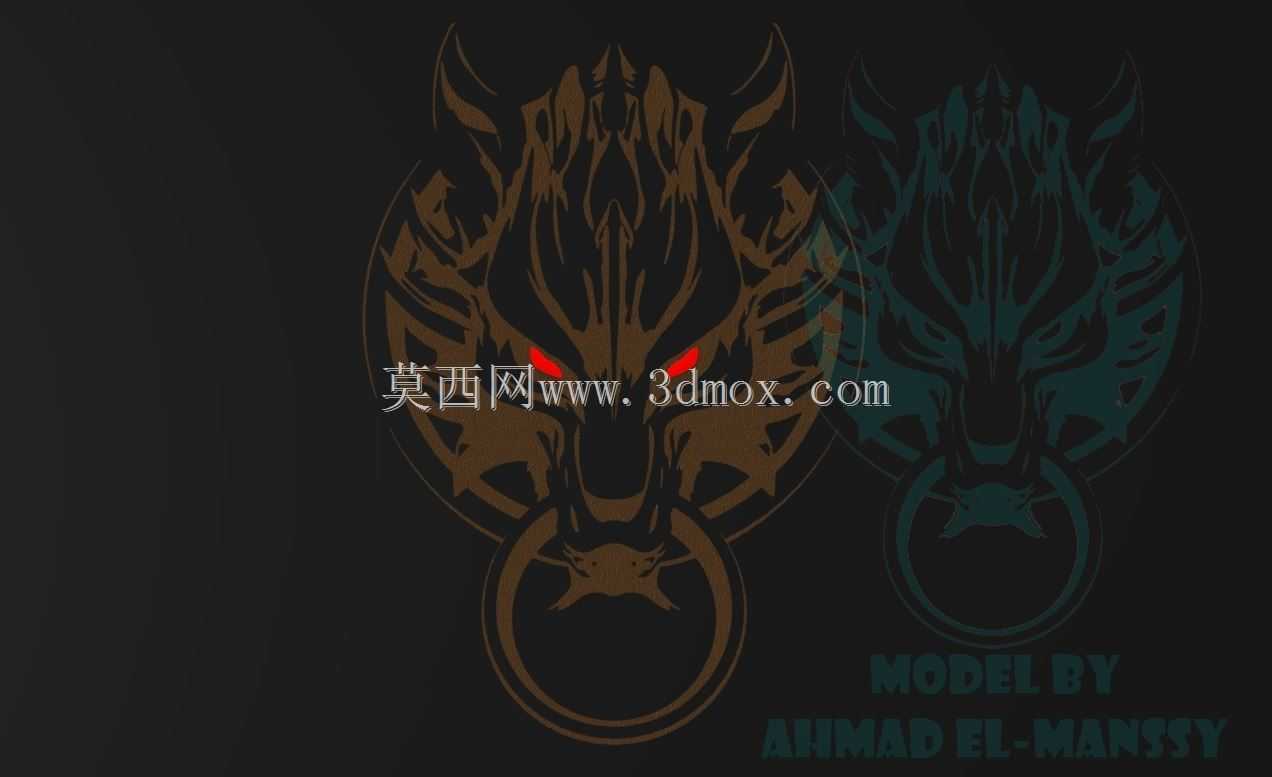

　　这款兽首衔环造型的装饰徽标，最初是为特种改装车辆外观装饰套件做的配套结构设计，后续也可适配高端机箱面板、定制化工业设备外罩、文创金属摆件等场景的装饰需求。从结构设计逻辑来看，整体采用一体化曲面建模思路，兽首部分的轮廓线条顺着兽类头骨的自然肌理走，犄角的上扬角度、面部肌肉的凹凸层次都做了渐变过渡处理，避免直角锐边带来的加工应力集中问题，同时也能在金属抛光或者电镀处理后形成更自然的光线反射效果，不会出现局部反光过曝或者阴影死黑的视觉问题。衔环部分和兽首的衔接处做了隐藏式转轴结构，环体可以小角度自由摆动，既还原了传统辅首衔环的灵动质感，又在衔接位置做了限位凸台，避免环体摆动幅度过大刮蹭安装基面，也能防止长期晃动出现连接松脱的问题。

　　安装边界方面，徽标整体外轮廓控制在120mm直径范围内，兽首主体凸起高度为18mm，衔环的最外沿距离安装基面的最大间隙为5mm，背部预留了3个M3规格的内螺纹安装孔，孔位呈等边三角形分布，中心点间距为45mm，既可以适配螺丝直接固定的安装方式，也可以在背部粘贴泡棉胶做免打孔固定，两种安装方式的受力点都经过校核，不会因为长期震动出现脱落问题。从实际使用场景的适配性来看，徽标的曲面过渡全部做了R2以上的圆角处理，没有尖锐棱角，不管是用在车辆外饰还是公共区域的设备装饰，都不会出现剐蹭伤人的风险；表面的纹理凹槽深度控制在0.8mm，既可以做出明暗对比的立体层次感，又不会因为凹槽过深积累灰尘，日常清洁只需要用软布擦拭即可，

　　不需要特殊的维护操作。建模过程中特意对兽首眼部的红色装饰区域做了沉台设计，沉台深度0.5mm，可以直接填充珐琅彩或者粘贴红色亚克力饰片，不需要额外做定位治具，装配时直接卡入沉台即可保证位置精度，不会出现饰片偏移错位的问题。衔环的截面采用圆形变径设计，和兽首衔接的位置截面直径为6mm，环体最外侧的截面直径为8mm，既保证了衔接位置的结构强度，又让环体的视觉重量感更协调，不会出现衔接处过细显单薄、或者环体过粗显笨重的问题。针对金属加工的工艺适配，所有曲面的拔模角度都控制在3度以上，不管是采用精密铸造还是CNC铣削加工，都能顺利脱模或者走刀，不需要额外做电极拆分，能有效降低加工成本；背部的安装孔周边做了2mm厚度的加强凸台，

　　避免锁螺丝的时候出现柱位断裂的问题，凸台高度和背部基面齐平，安装时可以完全贴附在安装面上，不会出现局部悬空导致的徽标翘起问题。在做结构校验的时候，特意模拟了-40℃到80℃的温度环境下的形变情况，整体最大形变量控制在0.02mm以内，不管是户外车辆使用还是室内设备配套，都不会因为温度变化出现结构变形或者表面涂层脱落的问题。徽标的整体重量控制在180g左右，采用锌合金压铸的话重量偏差不会超过5g，对安装基面的负载要求极低，哪怕是薄塑料面板也可以直接安装，不需要额外做支撑加强结构。
