三叶曲面流线型涡轮风扇叶片结构

　　这类三叶曲面涡轮风扇叶片，常配套在小型通风散热设备、微型流体输送装置、桌面级风冷系统以及小型动力推进单元中使用，核心作用是通过旋转过程中叶片曲面与空气的持续作用，形成定向的风压与气流，完成热量置换、介质推送或者动力输出的功能。从实际工程应用来看，这类叶片的曲面弧度直接决定了工作状态下的风噪水平、风压输出效率以及能耗表现，设计过程中需要平衡叶片的曲面扭转角度、叶根到叶尖的弦长变化、前缘后掠角度这几个核心参数，避免旋转过程中出现叶尖涡流损耗过大、不同转速区间气流分离的问题。

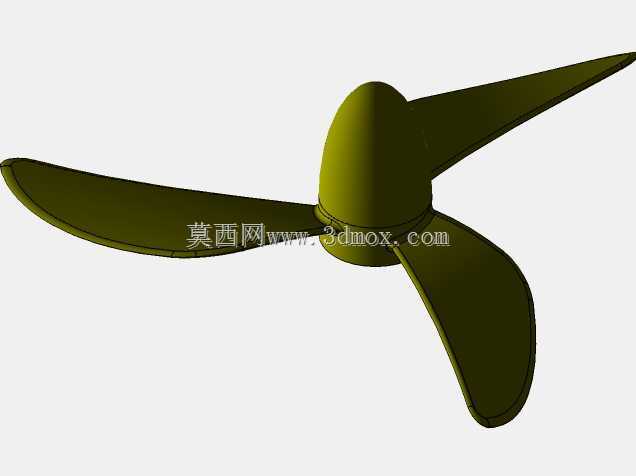

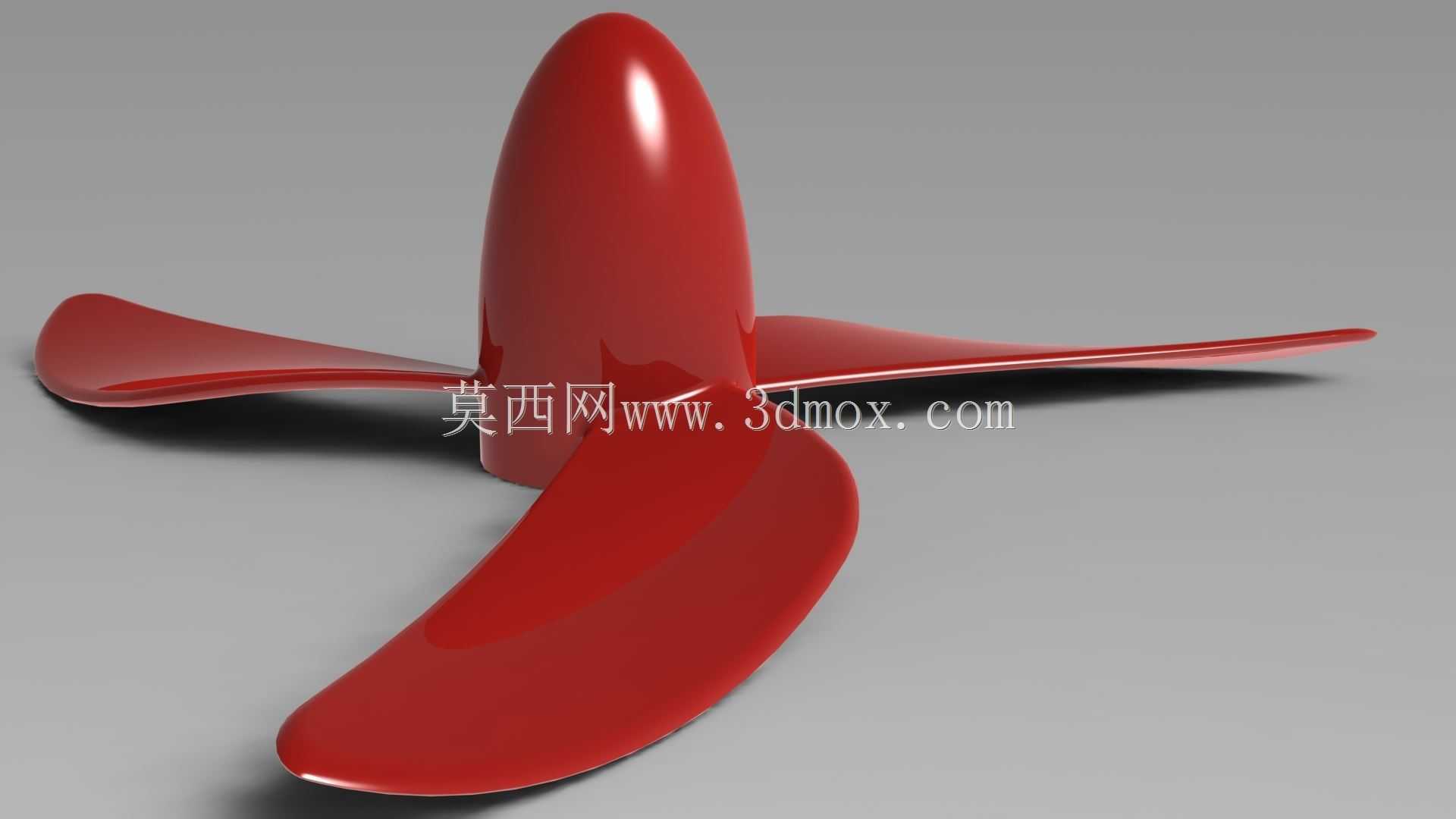

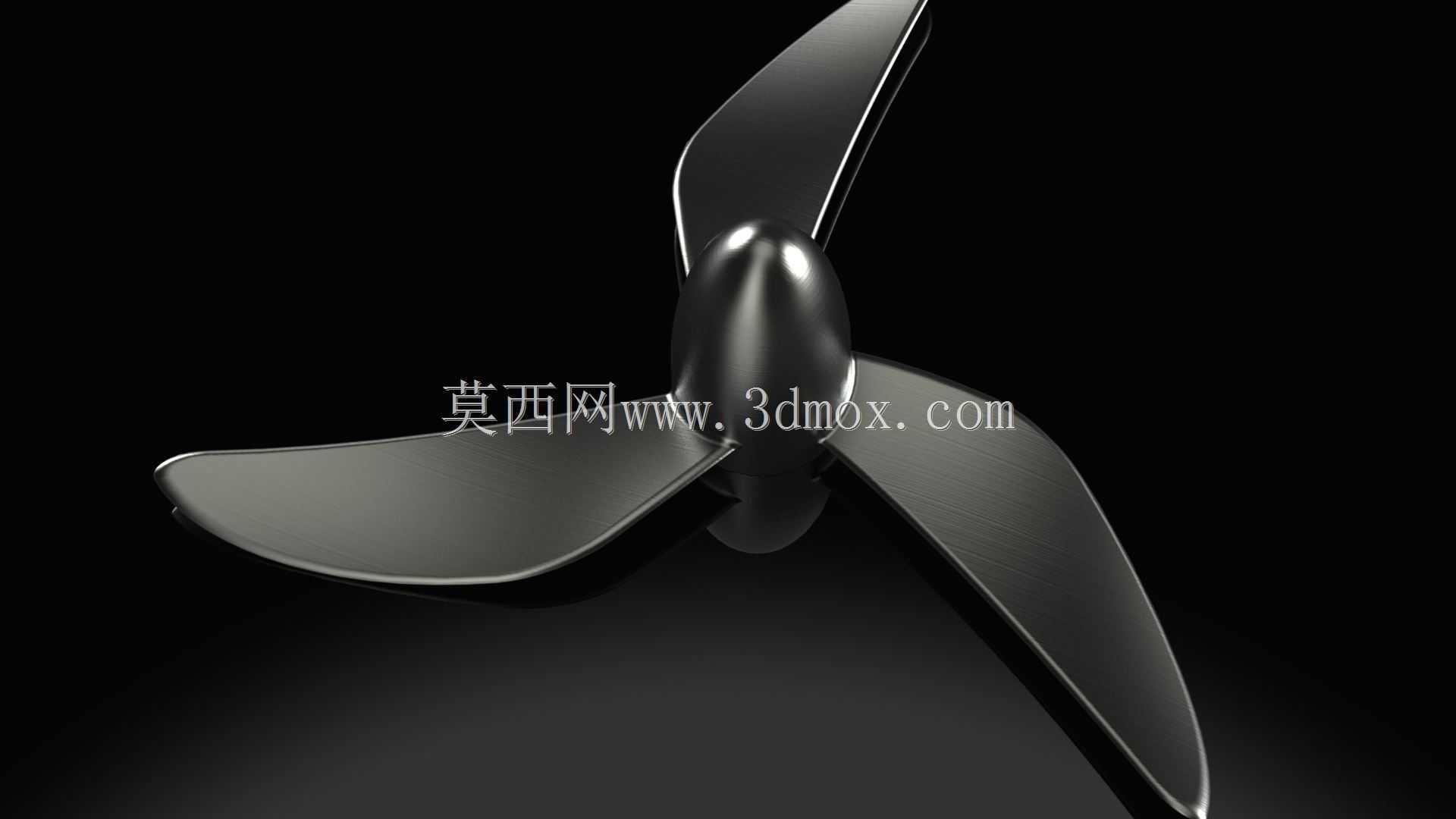

　　从结构设计逻辑来看，叶根位置采用了圆滑过渡的整流帽结构，这个结构并非单纯的装饰件，实际装配后会覆盖中心的轮毂连接位置，避免旋转过程中中心区域形成乱流，同时可以引导气流平滑进入叶片做功区间，减少中心区域的气动阻力。三个叶片沿中心轴线呈120度均匀分布，这种等分布局可以让旋转过程中的动平衡更容易校准，降低高速旋转时的径向振动，减少配套轴承的额外载荷，延长整套旋转组件的使用寿命。叶片本身从叶根到叶尖采用了连续变曲率的曲面设计，靠近叶根的位置曲面扭转角度更大，主要负责承接中心区域的气流并赋予初始动能，靠近叶尖的位置曲面逐渐平缓，配合更高的线速度将气流沿轴向或者径向推送出去，不同位置的曲面曲率是结合目标转速区间、设计风压值反复迭代调整的，避免出现某一转速下叶片表面气流大面积分离导致效率骤降的问题。

　　在安装边界上，这类叶片的中心整流帽内部预留了与电机轴配合的安装位，设计时需要匹配对应电机的轴径、轴伸长度，同时要核算叶片旋转时的最大外圆直径，确保装配后叶片外缘与配套的风罩、机壳内壁保留足够的安全间隙，避免高速旋转时出现剐蹭。叶片的厚度从叶根到叶尖呈渐变趋势，叶根位置厚度更大，用来承载旋转时的离心力与气动载荷，避免长期运行出现叶根断裂的问题，叶尖位置厚度更薄，可以减少叶尖位置的涡流损耗，同时降低整体转动惯量，让电机启动过程更平顺，减少启动瞬间的电流冲击。

　　实际选型匹配时，需要结合配套设备的风道结构调整叶片的安装角度，如果是用于压损较大的密闭散热风道，叶片的扭转角度可以适当加大，提升输出风压；如果是用于开放环境的空气循环场景，可以适当减小扭转角度，降低运行风噪与驱动功率。这类曲面叶片在建模过程中需要保证曲面的G2连续，避免出现曲面折痕、曲率突变的问题，否则不仅会增加不必要的风噪，还会在局部位置形成应力集中，长期高速运行下容易出现结构疲劳损坏。另外叶片的前缘做了圆滑的导圆处理，后缘则做了收薄设计，这种细节处理可以让气流更顺畅地附着在叶片表面，延迟气流分离的出现，提升整体的气动效率，同时减少叶片表面的积灰附着，降低长期使用后因积灰导致的动平衡失效风险。
