工业设备手动操作手轮结构设计

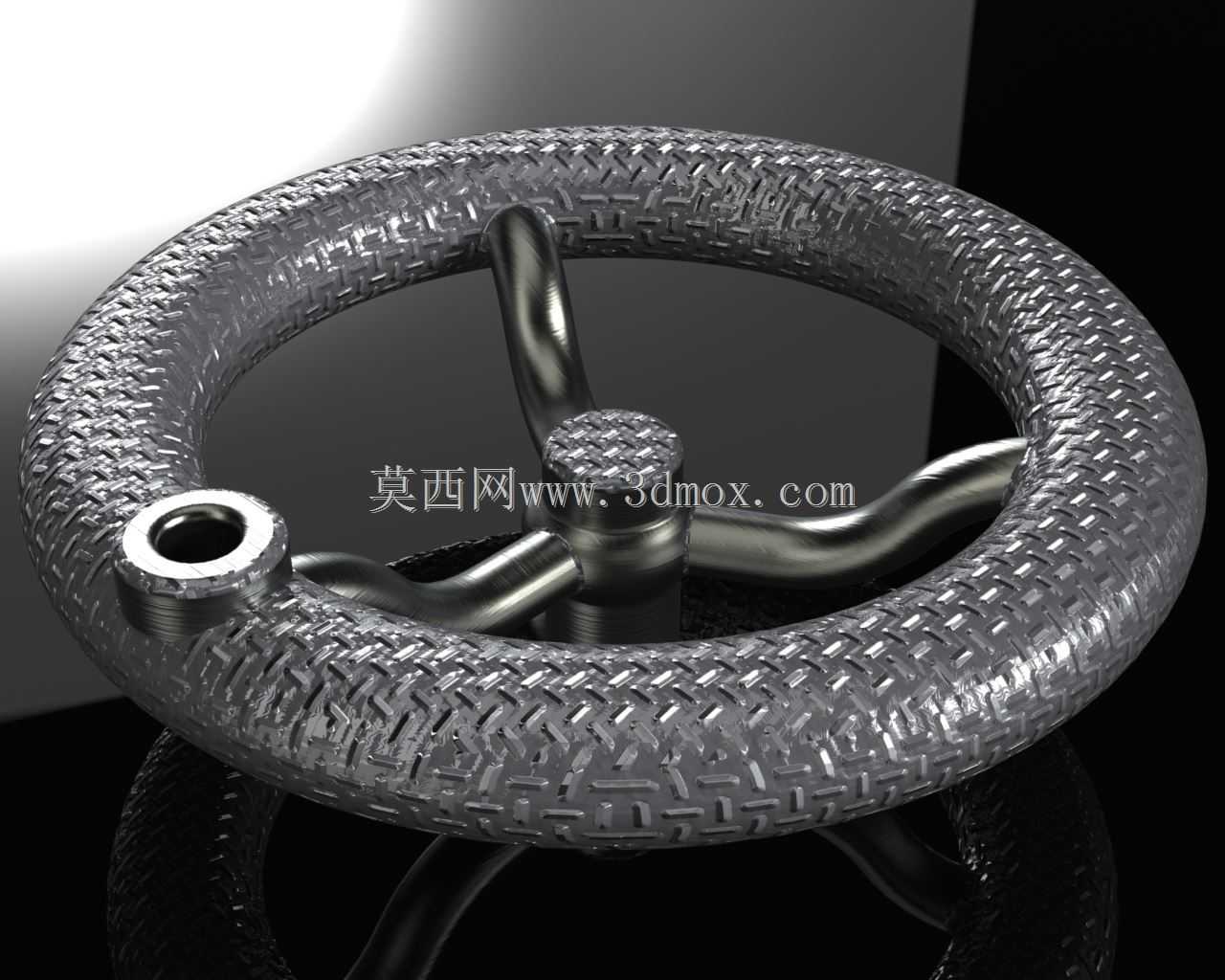

　　这类手动操作手轮是工业现场随处可见的操作执行部件，很多人会把它和阀门手轮混为一谈，但实际上它的适配场景远不止管路阀门，从老式普通车床的进给调节、小型压力机的行程锁止，到化工罐体的截止阀操作、输送线的张紧度手动微调，甚至是部分试验台架的工装夹紧调节，都能见到这类结构的身影。不同于冲压成型的薄铁皮手轮，这款手轮采用了轮缘表面滚压网纹的结构设计，不是为了外观好看，而是实际操作中，操作人员戴沾有切削液、防锈油或者粉尘的劳保手套操作时，网纹结构能大幅提升接触面的摩擦系数，避免施力转动时出现打滑，尤其是需要大扭矩关断或者锁紧的工况下，防滑结构的作用比光滑轮缘要实用很多。

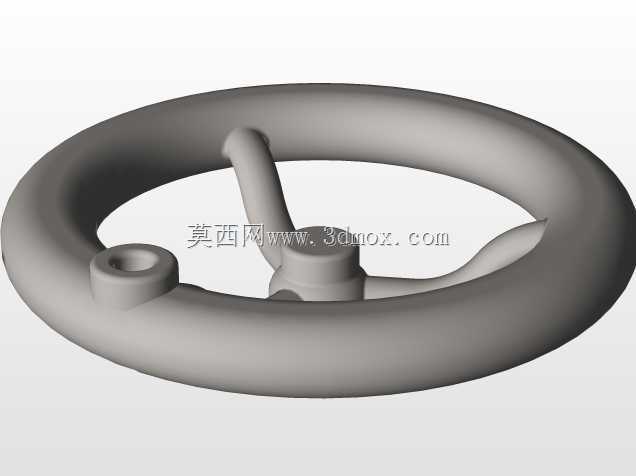

　　从结构布局来看，这款手轮采用三辐条对称式支撑结构，没有采用市面上常见的两辐条或者五辐条设计，是经过受力校核的：三辐条在轮缘任意位置施力时，应力传导路径更短，不会出现单根辐条受力过大产生形变的问题，同时辐条采用弧形过渡的流线型截面，不是直角方钢，一方面是铸造或者锻压成型时更容易脱模，减少应力集中点，另一方面转动时如果操作人员袖口不小心剐蹭，弧形面不会像直角棱边那样勾扯衣物，降低现场操作的安全隐患。轮心位置的连接座做了加厚处理，中心的安装孔带台阶定位结构，不是光孔直连，安装时可以和操作轴的轴肩贴合定位，保证手轮转动时的同轴度，不会出现偏心晃动的问题，连接座顶面同样做了网纹滚花，这个细节很多低成本手轮会省略，实际工况中，当需要微调小行程的时候，操作人员不需要转动整个大手轮，只需要用手指捻动中心的小滚花座就能完成微调节，比如车床进给的最后0.1毫米对位，或者阀门开度的精细调整，这个小结构能大幅提升微调操作的便捷性。

　　从安装边界来看，这款手轮的轮缘外径适配大多数中小型工业设备的操作需求，安装孔的孔径可以根据不同设备的操作轴径做适配调整，轮缘到安装面的轴向距离经过优化，既不会因为距离太近导致操作人员握轮缘的时候手指被夹在轮体和设备面板之间，也不会因为轴向伸出太长导致操作时力臂过长让连接轴承受不必要的弯矩。轮缘的截面采用圆弧收边，不是直角边缘，长时间施力转动的时候，不会硌得手掌疼，尤其是需要连续转动多圈的操作场景，圆弧边缘的握持舒适度比直角边缘好很多。

　　在实际选型适配的时候，需要注意这类手轮的额定操作扭矩，因为轮缘的直径直接决定了力臂长度，同样的人手施力下，直径越大能输出的扭矩越大，这款手轮的尺寸适配需要手动关断力在中等区间的设备，如果是大口径高压阀门，需要更大直径的手轮来增大力臂，而如果是小型仪表的微调，这个尺寸又会偏大，所以它的定位就是通用型工业设备的手动操作部件。材质方面，这类手轮一般采用球墨铸铁铸造成型后表面做喷塑或者镀铬处理，也有部分采用增强尼龙注塑的版本，但金属版本的抗冲击性更好，适合车间现场有磕碰、油污的复杂工况，不会因为偶尔的撞击就出现开裂破损。辐条和轮缘、中心座的连接位置都做了圆角过渡，没有应力集中的尖角，长期承受交变扭矩的时候，不会在连接位置出现疲劳断裂的问题，这也是工业级操作件和民用装饰手轮的核心区别，所有的结构设计都是围绕现场实际操作的可靠性、安全性、便捷性来做的，没有多余的装饰性结构，每一处细节都对应实际工况里的具体需求。比如轮缘上没有做额外的手柄折叠结构，是因为折叠手柄虽然收纳方便，但活动连接位置长期使用会出现间隙，导致操作时有空行程，对于需要精准对位的操作场景来说，空行程会影响调节精度，所以固定辐条的结构反而更适合对调节精度有要求的设备。
