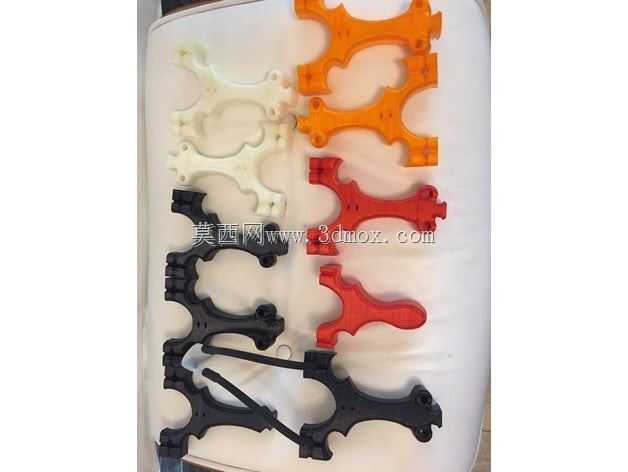

多色分体式狩猎弹弓握持结构件

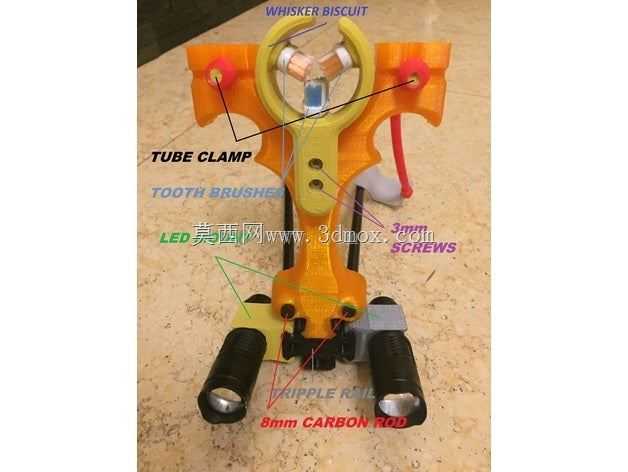

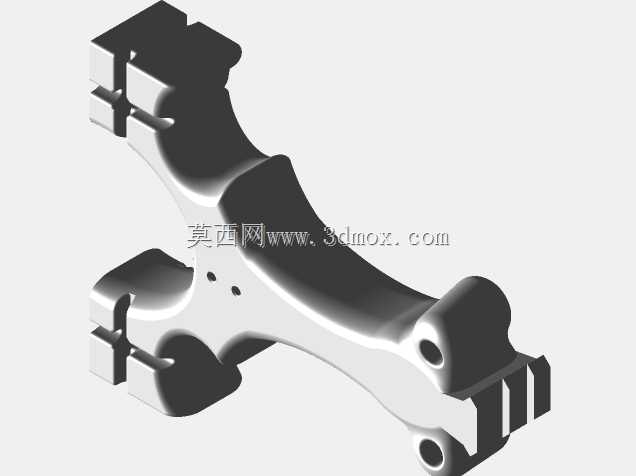

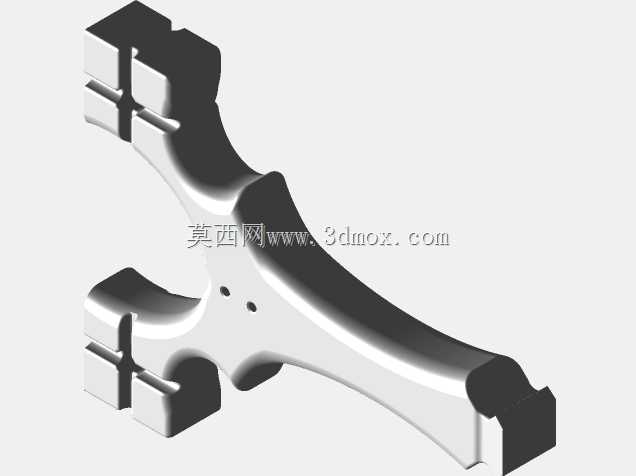

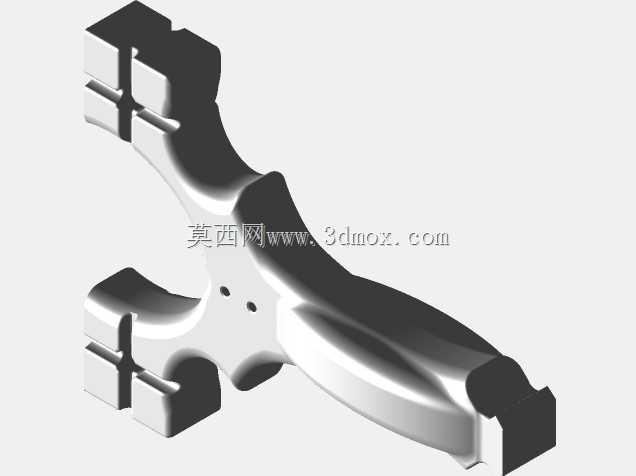

该结构件为户外狩猎弹射装备的核心握持承载部件，采用分体式拼接设计思路，将整体握持框架拆分为左右对称的两个半壳结构，可通过标准紧固件完成拼接组装，无需额外定制异形连接件，大幅降低后期装配的工艺门槛。从实际应用场景来看，该部件主要适配户外休闲狩猎、竞技弹射练习场景，作为弹弓的主体承载结构，既要承担皮筋拉伸后的反向拉力，也要匹配使用者握持时的手掌贴合度，避免长时间持握产生的硌手、打滑问题。设计阶段优先考虑了受力分布合理性，在皮筋挂载位置做了局部加厚处理，对应位置的壁厚比握持区域厚2mm，可抵消皮筋反复拉伸带来的应力集中，降低长期使用后的结构断裂风险；握持区域则做了多段圆弧过渡处理，完全贴合成年男性手掌自然弯曲的轮廓，指槽位置的凹陷深度控制在8mm，既可以保证握持时的定位感，也不会因为凹陷过深影响不同手型的适配性。安装边界方面，两个半壳拼接后预留了标准紧固件的安装孔位，可直接适配M5规格螺栓完成主体锁紧，侧面预留的碳棒安装孔位深度为12mm，可适配直径8mm、长度250mm的实心碳棒作为前端支撑结构，牙刷牙柄安装位的卡槽尺寸匹配常规3mm直径的刷柄结构，无需额外打磨即可完成插接。结构上还预留了多组功能扩展位，可根据使用需求加装LED照明组件、皮筋调节结构等附加配件，不同扩展位的卡槽均做了通用化尺寸设计，可兼容市面主流的同类型弹弓改装配件。部件整体采用FDM工艺可加工的结构设计，所有壁厚均控制在1.8mm以上，无小于45度的悬空结构，打印过程中无需添加大量支撑即可完成成型，拼接面的合模间隙控制在0.2mm，组装后无明显错位缝隙，外观整体性较强。从受力传递路径来看，皮筋挂载点的拉力会通过加厚的筋位直接传递到主体螺栓锁紧位置，不会在握持区域产生额外的应力集中，即使皮筋拉力达到20kg，结构形变也能控制在0.1mm以内，不会影响射击精度。
