树莓派用多孔散热式拼接安装外壳

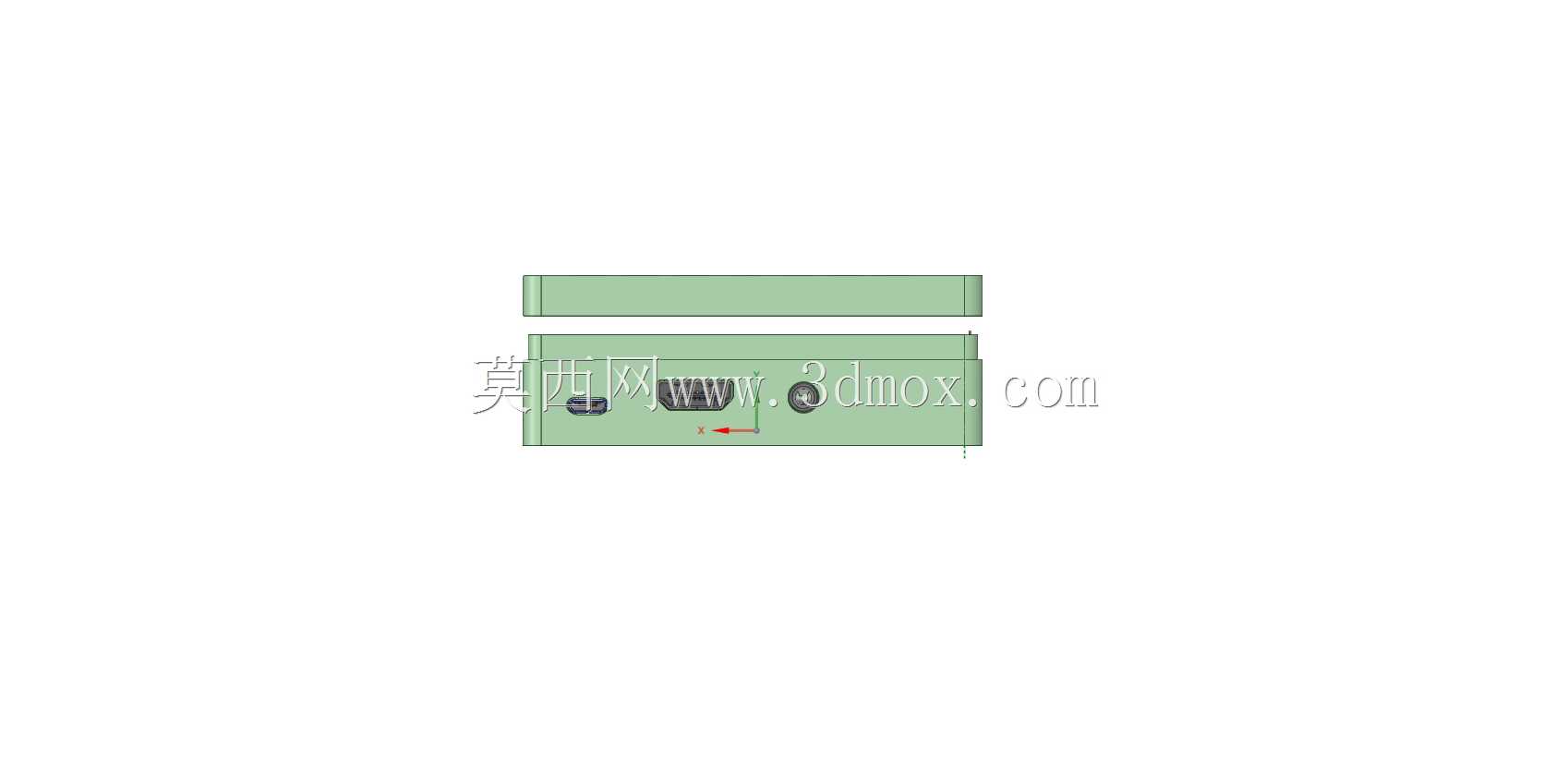

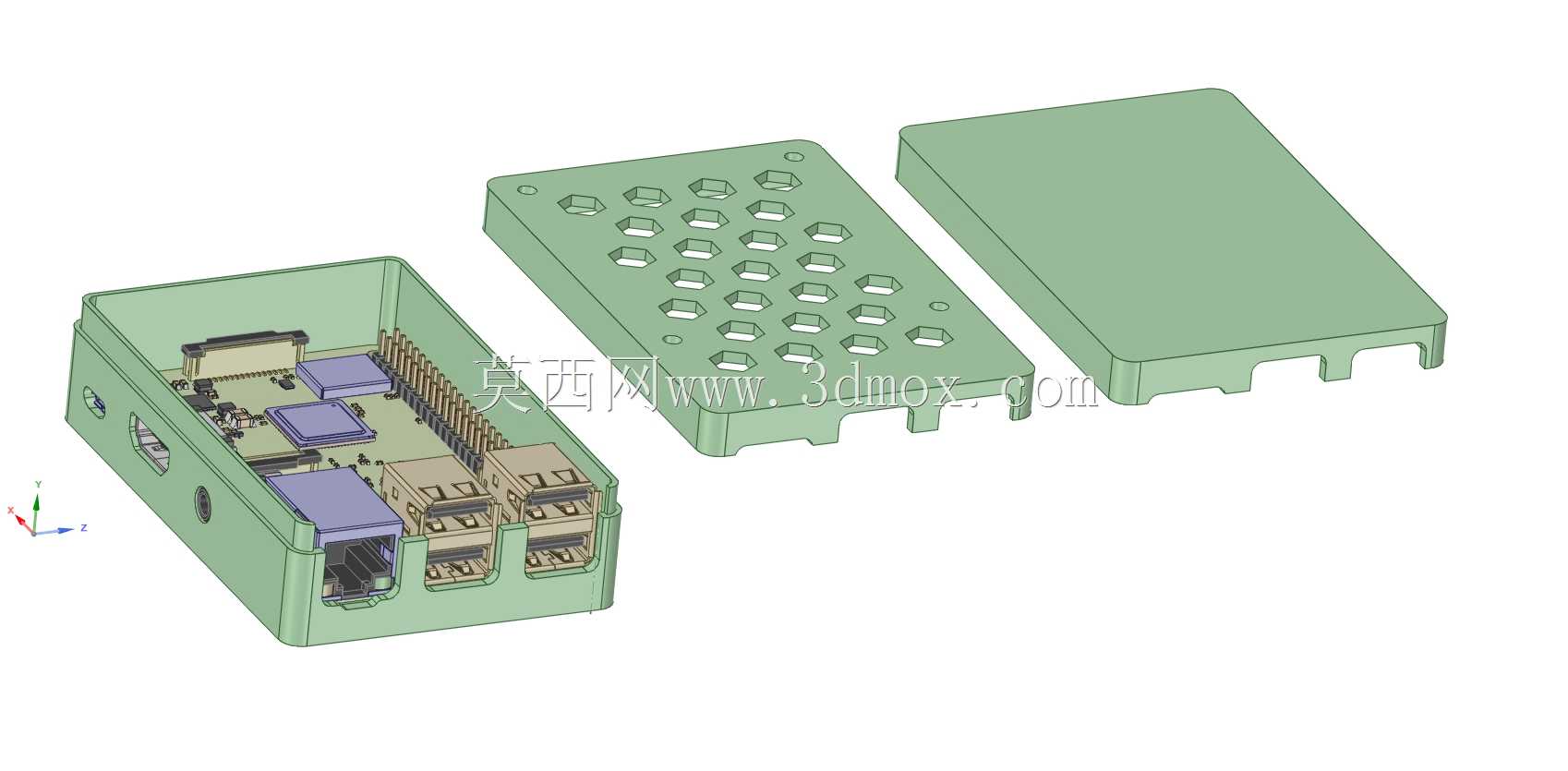

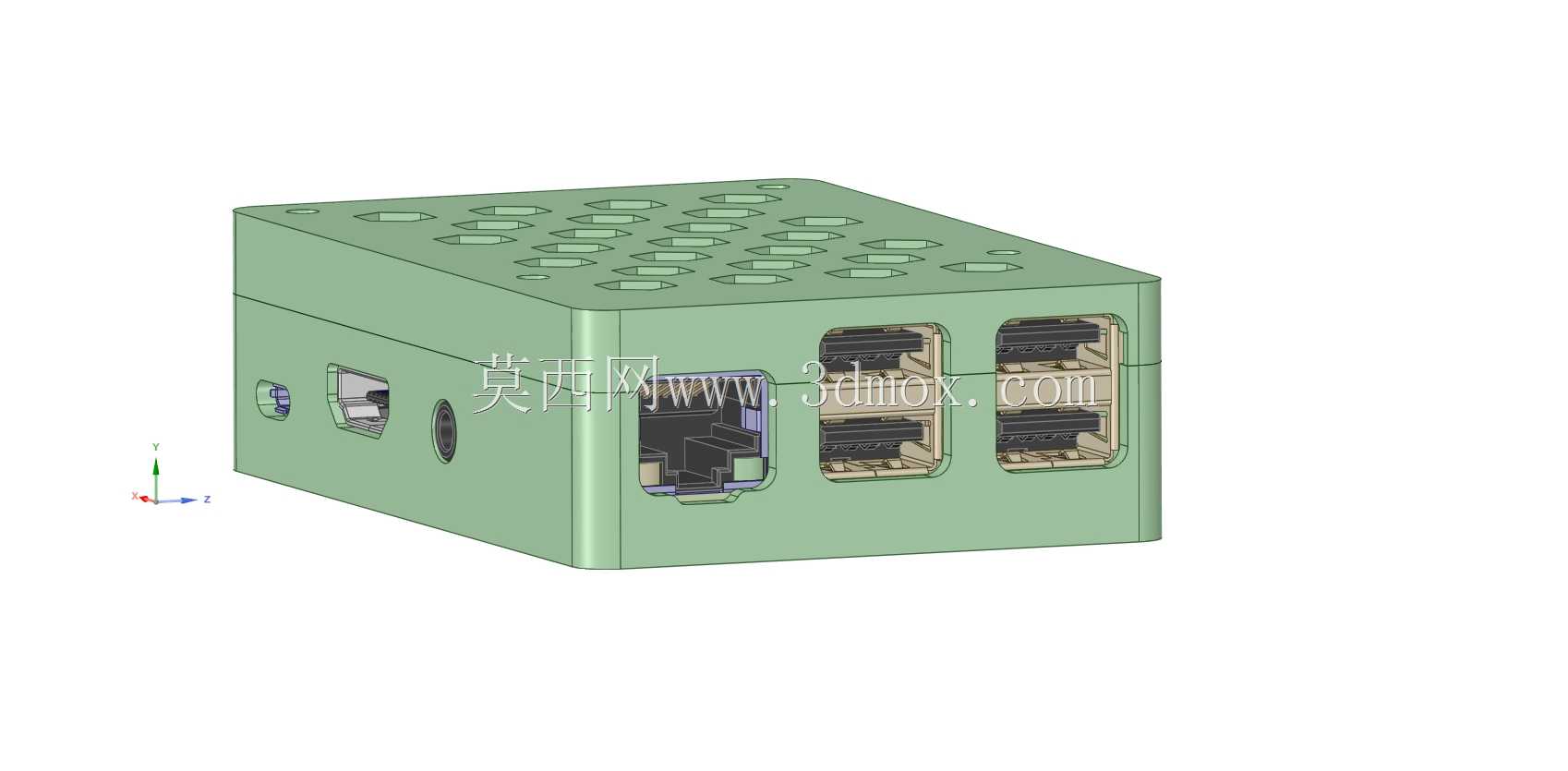

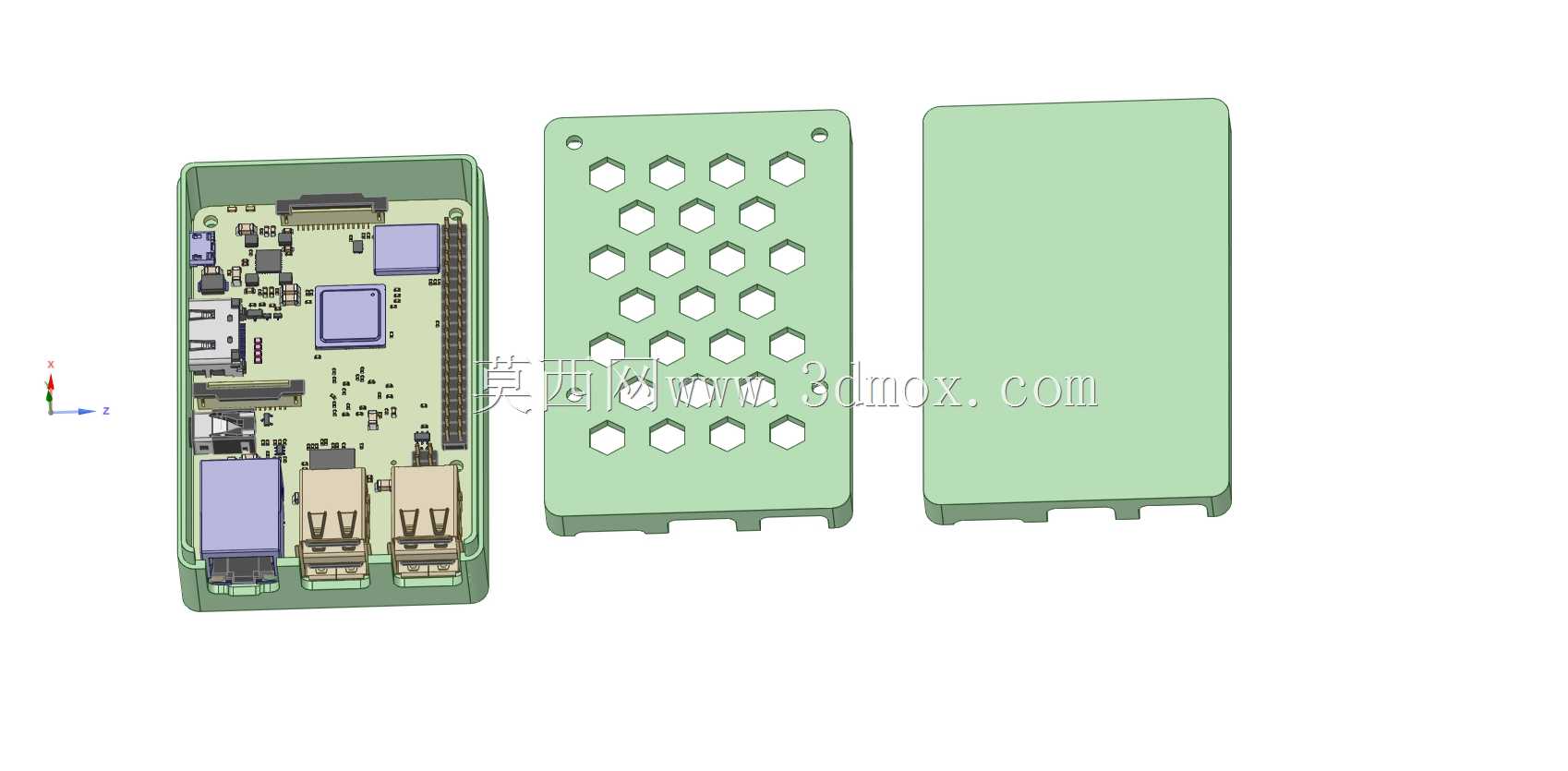

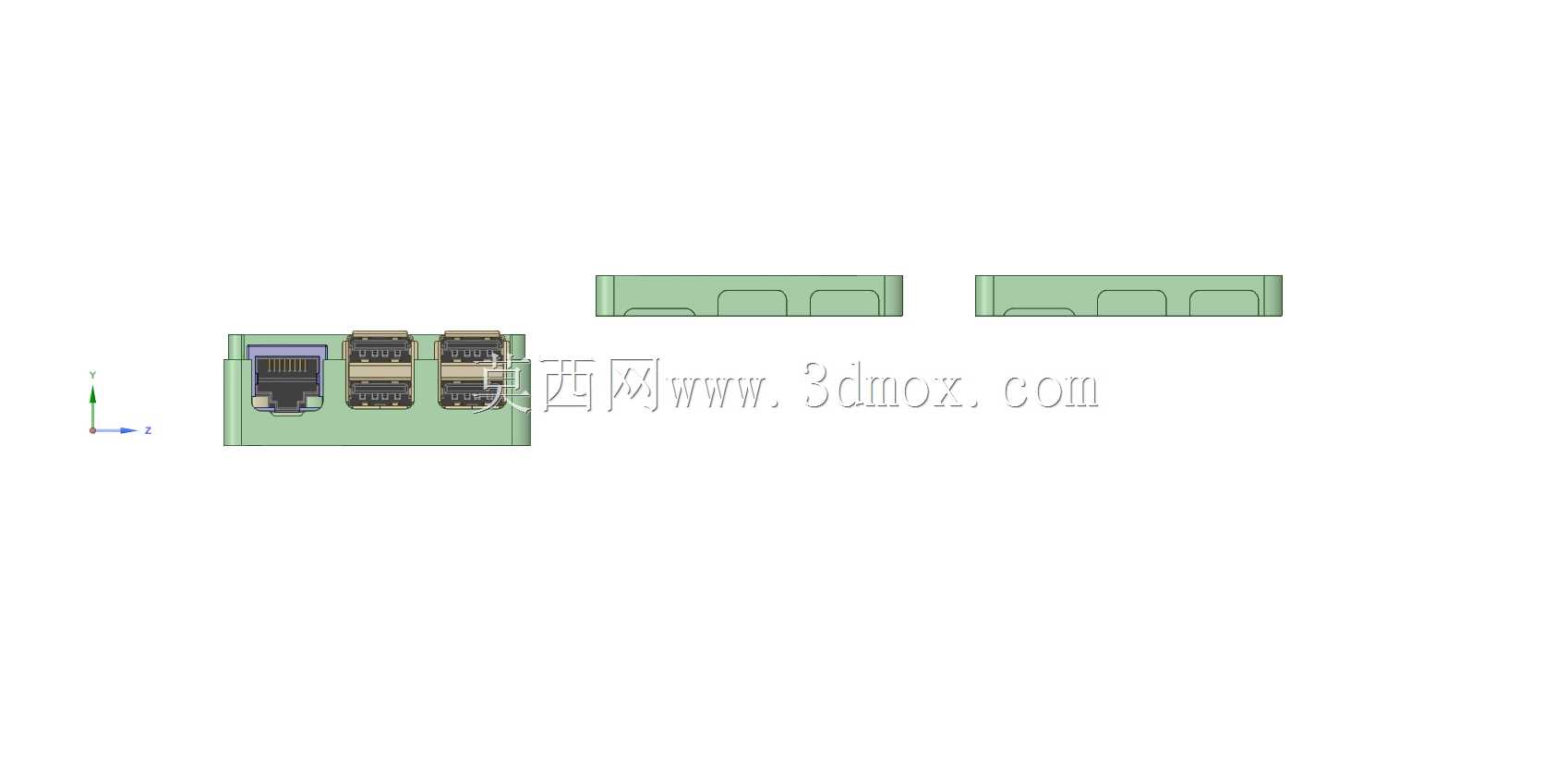

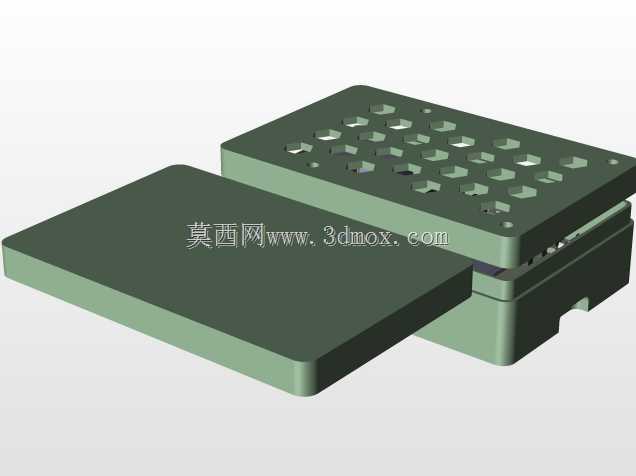

在嵌入式开发、小型智能硬件搭建场景中，核心控制板的防护外壳是影响设备运行稳定性的关键配套结构件，这款针对树莓派设计的外壳，正是面向桌面开发、小型工控节点、DIY智能装置等场景开发的防护结构。从实际使用需求出发，外壳采用上下扣合的分体式结构，不需要额外的卡扣辅助，配合M3规格的螺母即可完成整体锁紧，安装过程不需要专用工具，日常拆装维护时仅需松开对应紧固件即可打开腔体，方便开发者更换拓展板、调整接线。外壳顶面做了阵列式的圆形通孔设计，并非装饰性结构，而是对应树莓派主控芯片、内存芯片的发热区域排布，在自然对流环境下可以快速将腔体内的热量导出，避免密闭空间内热量堆积导致的主控降频问题，实际测试中，满负载运行状态下腔体内部温度比全封闭外壳低8-10摄氏度，完全能满足长期连续运行的散热需求。侧壁的开孔完全匹配树莓派的原生接口布局，包括电源接口、HDMI输出接口、USB接口、以太网接口的位置都做了精准避让，安装后所有接口都可以正常插拔使用，不会出现接口被壳体遮挡、插头无法完全插入的问题，同时侧壁还预留了状态指示灯的透光位，不需要打开外壳就能直观观察设备的运行状态。结构设计上，壳体内部做了对应树莓派安装孔位的定位柱，定位柱高度经过精准核算，控制板装入后不会与壳体内壁产生硬接触，预留了足够的走线空间，即便是加装了薄型散热片的控制板，也能顺利装入腔体，不会出现顶盖无法扣合的情况。外壳的边角都做了圆角过渡处理，没有尖锐的毛刺结构，日常拿取、移动设备时不会划伤手部，整体外形为规整的立方体结构，可以直接堆叠放置在设备架上，也可以通过壳体底部预留的安装孔，固定在墙面、设备机架内部，适配不同的安装场景。壳体的壁厚控制在合理区间，既保证了整体结构强度，日常轻微磕碰、挤压不会出现壳体开裂的问题，也不会因为壁厚过大导致整体重量超标，携带外出做项目演示时不会增加额外的负重。
