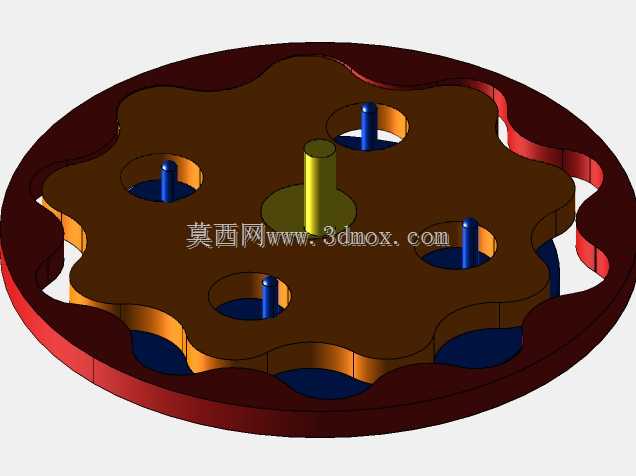

摆线传动轮盘结构三维设计

摆线类传动结构常应用在对传动精度、减速比有较高要求的工业场景中，这类轮盘构件是摆线减速机构的核心承载部件，区别于常规渐开线齿轮传动，摆线啮合的接触应力分布更均匀，在重载、频繁正反转的工况下能保持更稳定的传动效率，常见于工业机器人关节、精密输送设备、自动化生产线的减速单元中，承担扭矩传递、转速匹配的核心作用。从结构设计逻辑来看，该轮盘采用内外圈分层的结构形式，外圈环形基体承担安装定位与径向承载作用，中部异形摆线轮廓的工作区是啮合传动的核心接触面，设计时需要严格匹配摆线的等距曲线参数，保证与针齿啮合时的侧隙控制在合理区间，避免传动卡滞或回差过大的问题。轮盘上分布的多个轴向凸柱与中心定位凸台，分别对应传动销的安装位与输入轴的定位基准，设计时需要保证各安装孔位的位置度公差，确保多组传动销受力均匀，避免局部应力集中导致的构件早期磨损。在安装边界层面，该轮盘的外径尺寸需要匹配减速机构的壳体内腔，预留足够的径向间隙避免运转时与壳体发生剐蹭，中心凸台的内径与输入轴采用间隙配合，保证装配时的同轴度要求，轴向凸柱的高度需要匹配输出盘的安装槽深度，确保轴向窜动量控制在允许范围内，不会在运转过程中出现轴向窜动引发的传动异响。这类摆线轮盘在实际应用中，通常配合针齿壳、输出盘、偏心输入轴组成完整的摆线减速单元，相比普通齿轮减速结构，同等减速比下结构更紧凑，抗冲击载荷能力更强，在矿山输送设备、重型自动化工装的传动系统中也有广泛应用。设计过程中需要重点关注摆线轮廓的修形参数，既要保证啮合时的接触面积足够，也要预留合理的润滑脂存储间隙，避免高速运转时出现干摩擦导致的部件温升过快，同时轮盘的基体厚度需要根据额定传递扭矩做强度校核，确保在峰值载荷下不会出现结构变形，各安装凸柱的根部需要做圆角过渡，降低应力集中系数，提升构件的疲劳寿命。
