高精度辐条式自行车轮三维设计作品

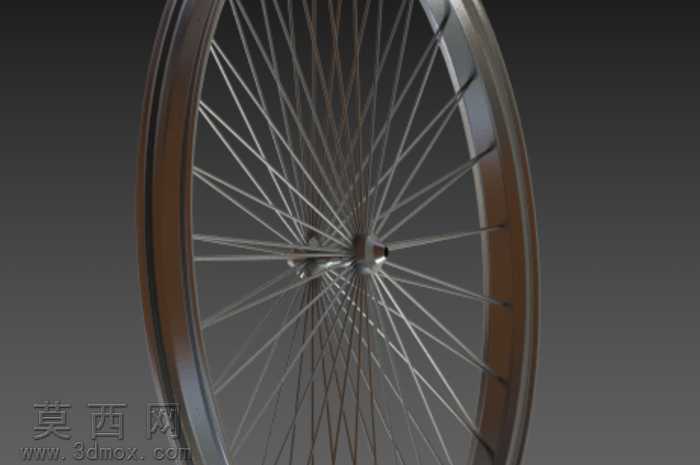

本作品为辐条式自行车轮三维建模设计成果，建模阶段依托三维参数化设计软件完成全尺寸精准构建，首先以轮轴轴心为全局坐标原点，确定轮圈的基准回转轮廓，按照标准自行车轮的径跳、端跳公差要求约束轮圈的圆度参数，轮圈截面采用符合民用通勤自行车的双层圈结构，预留了外胎安装的卡槽与内胎容纳腔，同时在轮圈内侧均匀分布辐条安装孔位，孔位的角度、深度完全匹配辐条帽的装配尺寸。轮毂部分采用分体式轴壳结构，分别构建轴档安装位、轴承容纳腔、辐条法兰盘，法兰盘上的辐条孔采用交叉排布的编圈逻辑，区分左右侧法兰的孔位偏移量，还原真实自行车轮的辐条交叉编法，保证建模结构与实际装配逻辑完全一致。辐条建模采用等直径细长杆特征，按照三交叉编圈的排布规律逐一完成空间定位，每根辐条的两端分别与轮毂法兰、轮圈孔位添加装配约束，还原辐条的预张紧受力对应的空间角度，避免出现辐条穿模、角度错位的问题。外胎部分采用带防滑细纹的橡胶材质特征，胎面的排水槽、防滑颗粒按照城市通勤胎的纹理构建，胎侧还原了与轮圈配合的卡合唇边结构。材质渲染阶段，轮圈采用抛光金属搭配深色烤漆的分层材质，还原铝合金车圈的金属光泽与漆面质感；辐条采用镀锌亮面金属材质，添加细微的表面拉丝纹理，模拟不锈钢辐条的真实反光效果；轮毂轴壳采用哑光金属材质，突出结构的厚重感；外胎采用哑光深灰橡胶材质，添加细微的粗糙表面纹理，还原橡胶轮胎的质感表现。设计过程中充分考虑自行车轮的实际装配逻辑，所有零部件的配合间隙、安装位置都参照实物尺寸设定，既保证了模型的视觉真实度，也完整还原了辐条轮的结构组成，可用于自行车结构教学、产品展示、装配模拟等场景，模型结构分层清晰，各部件可单独拆分编辑，方便后续进行结构修改、工程图导出或者运动仿真操作。
