碳纤维框架前驱式躺卧自行车设计

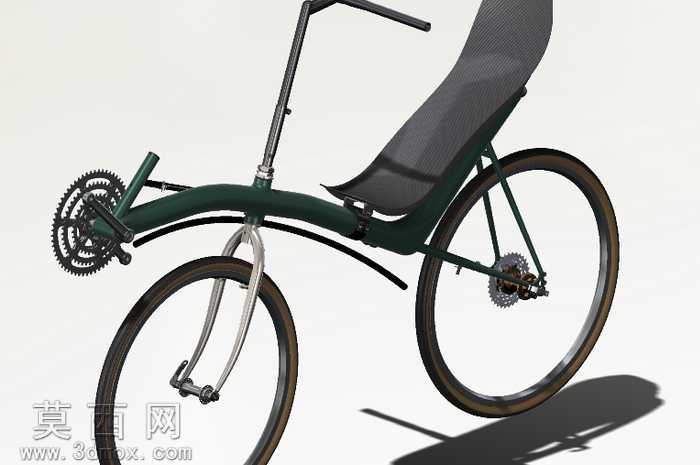

该三维模型为前驱式躺卧自行车，建模过程严格还原实车结构比例，采用SolidWorks完成全零件参数化建模，对车架、传动系统、行走机构、操控部件分别进行独立零件建模后完成总装配，所有配合关系完全匹配真实机械连接逻辑，可实现转向、轮组转动、传动链联动的运动仿真验证。渲染阶段采用写实材质方案，车架部分赋予碳纤维复合材料材质，还原玻璃纤维与碳纤维层压成型的哑光编织纹理质感，金属部件根据功能区分材质：牙盘、飞轮、刹车夹器采用镀铬高反光金属材质，前叉、车把、后叉采用哑光喷塑金属质感，轮组部分还原橡胶轮胎的粗糙胎面纹理与金属车圈的细腻拉丝质感，座椅部分采用透气网布材质，模拟织物的半哑光漫反射特性，渲染光影采用柔和侧上方打光，投射出清晰的地面阴影，完整呈现整车的结构层次与材质差异。结构设计上，该车采用低重心躺卧骑行姿态，车架为碳纤维层压成型的弧形主梁，兼顾轻量化与结构强度，传动系统前置布局，采用标准山地车牙盘组件，搭配多片式飞轮实现变速功能，前叉采用定制长行程结构适配前驱布局，后轮组沿用标准自行车钢质部件，轴距经过优化保证骑行稳定性，车把采用高位操控设计适配躺卧姿态的操控角度，座椅为贴合人体背部曲线的弧形网布结构，提升长时间骑行的舒适度。设计思路围绕复古休闲骑行需求展开，基于早年手工打造的实车进行三维逆向建模，对后轴与车架的安装距离进行参数化调整，将原实车135毫米的轴距修正为标准自行车127毫米的通用尺寸，适配市售标准轮组配件，前轮组、卡带、后枢纽均采用市售标准山地车配件参数建模，保证模型结构可直接对接实际加工生产，兼顾个性化造型与通用配件的适配性，整体结构无冗余设计，在保证骑行姿态舒适性的同时最大化降低整车重量，适配休闲骑行、长途躺骑的使用场景。
