低成本透明笔杆塑料圆珠笔结构设计

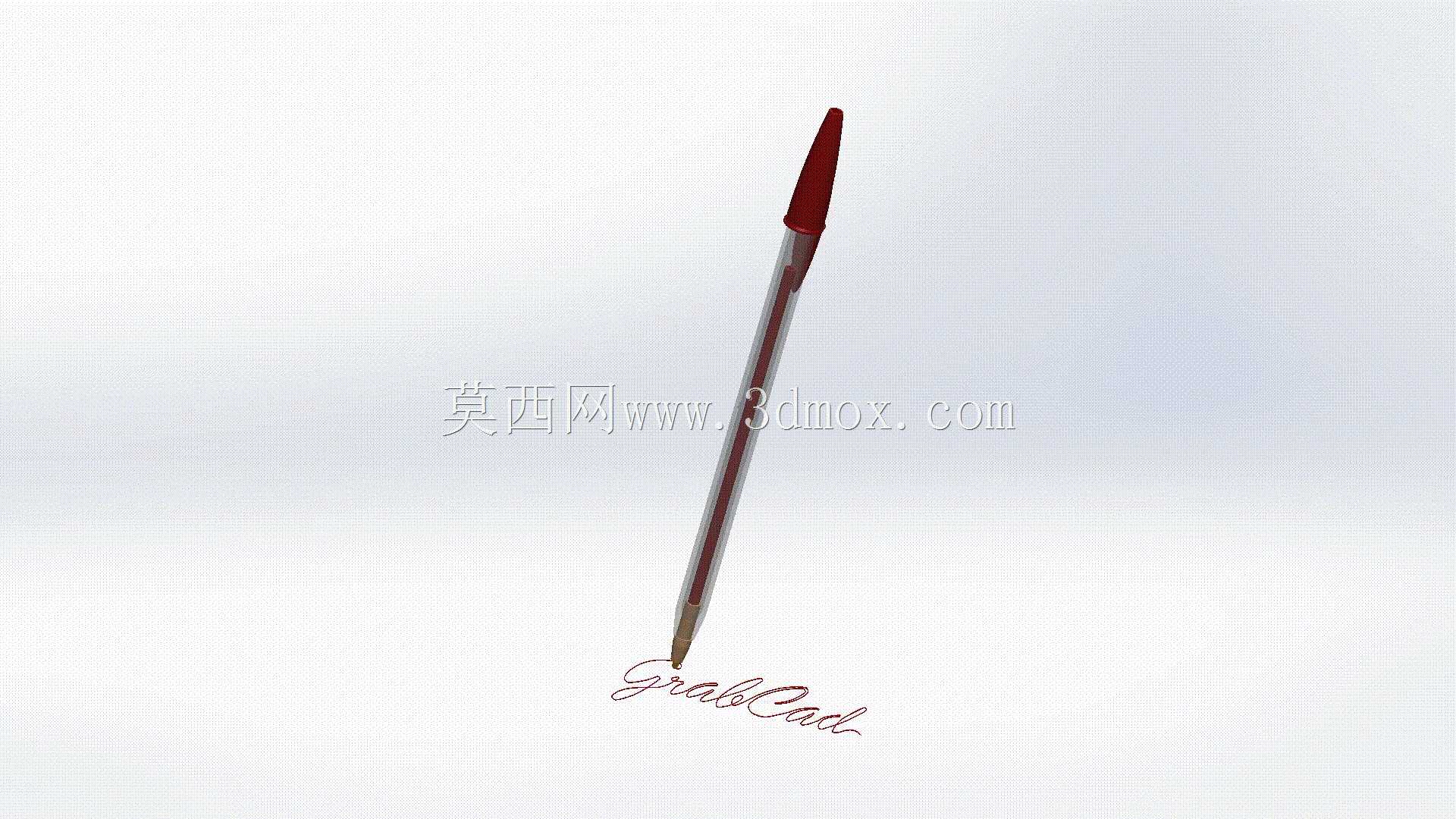

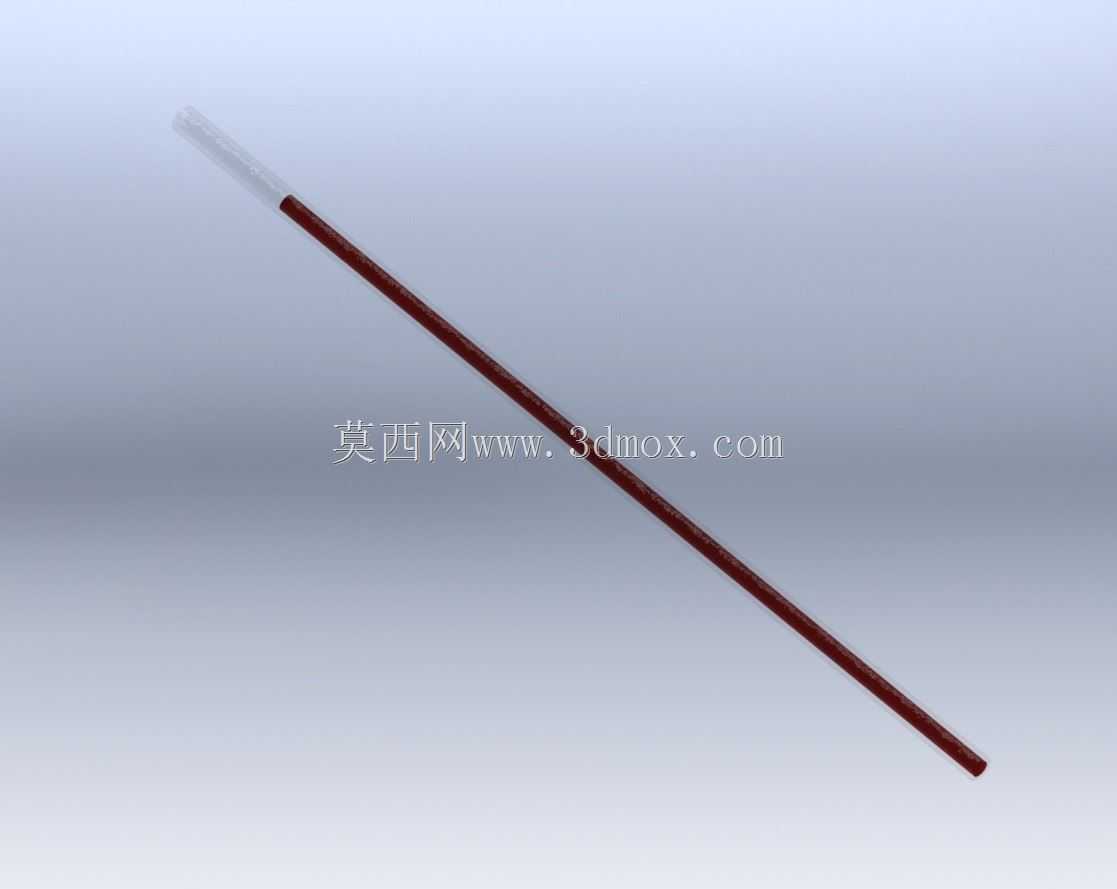

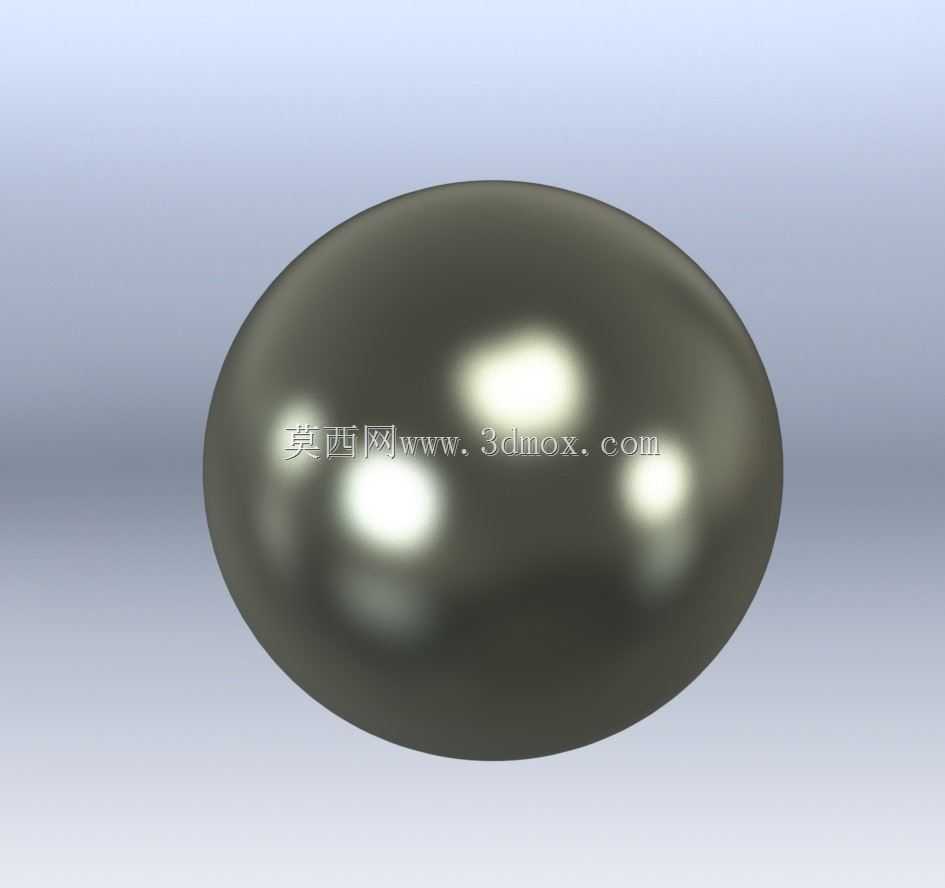

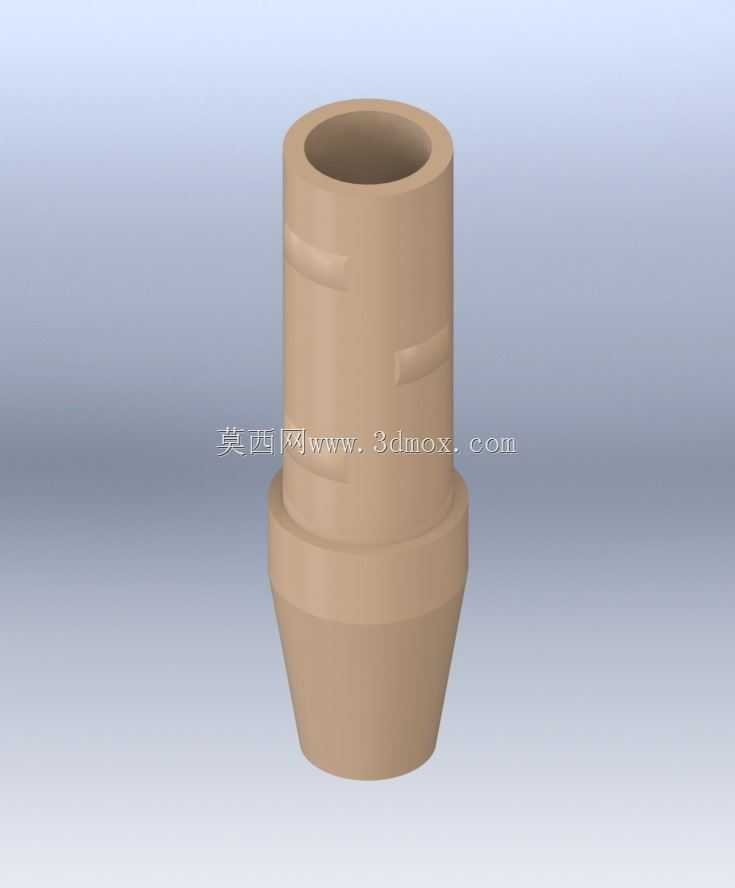

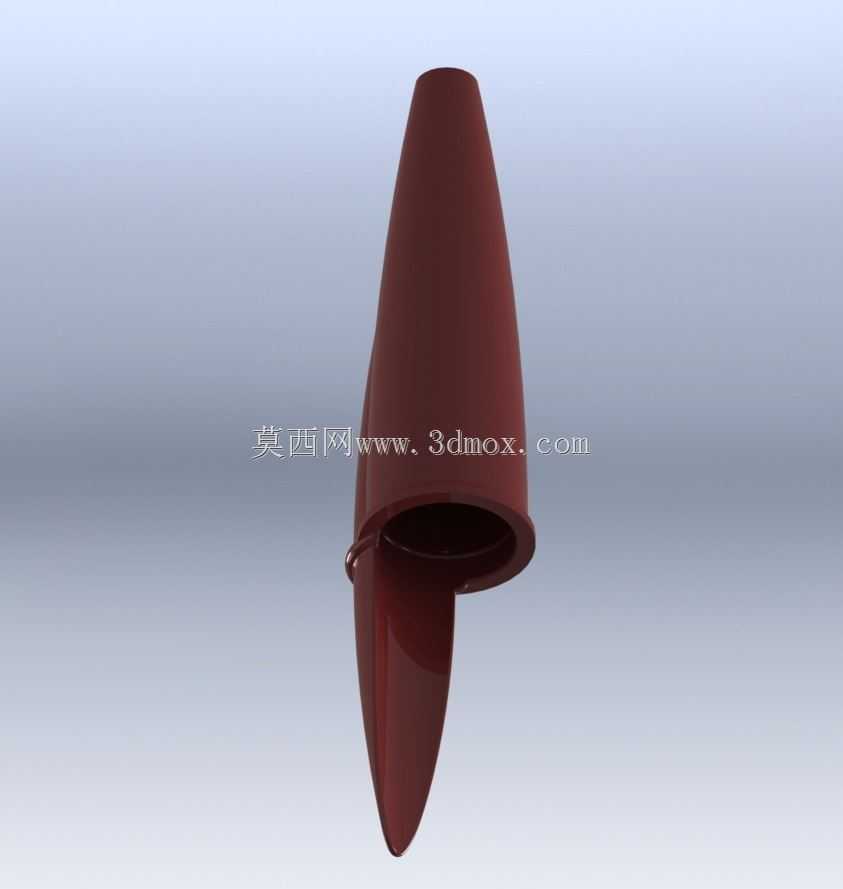

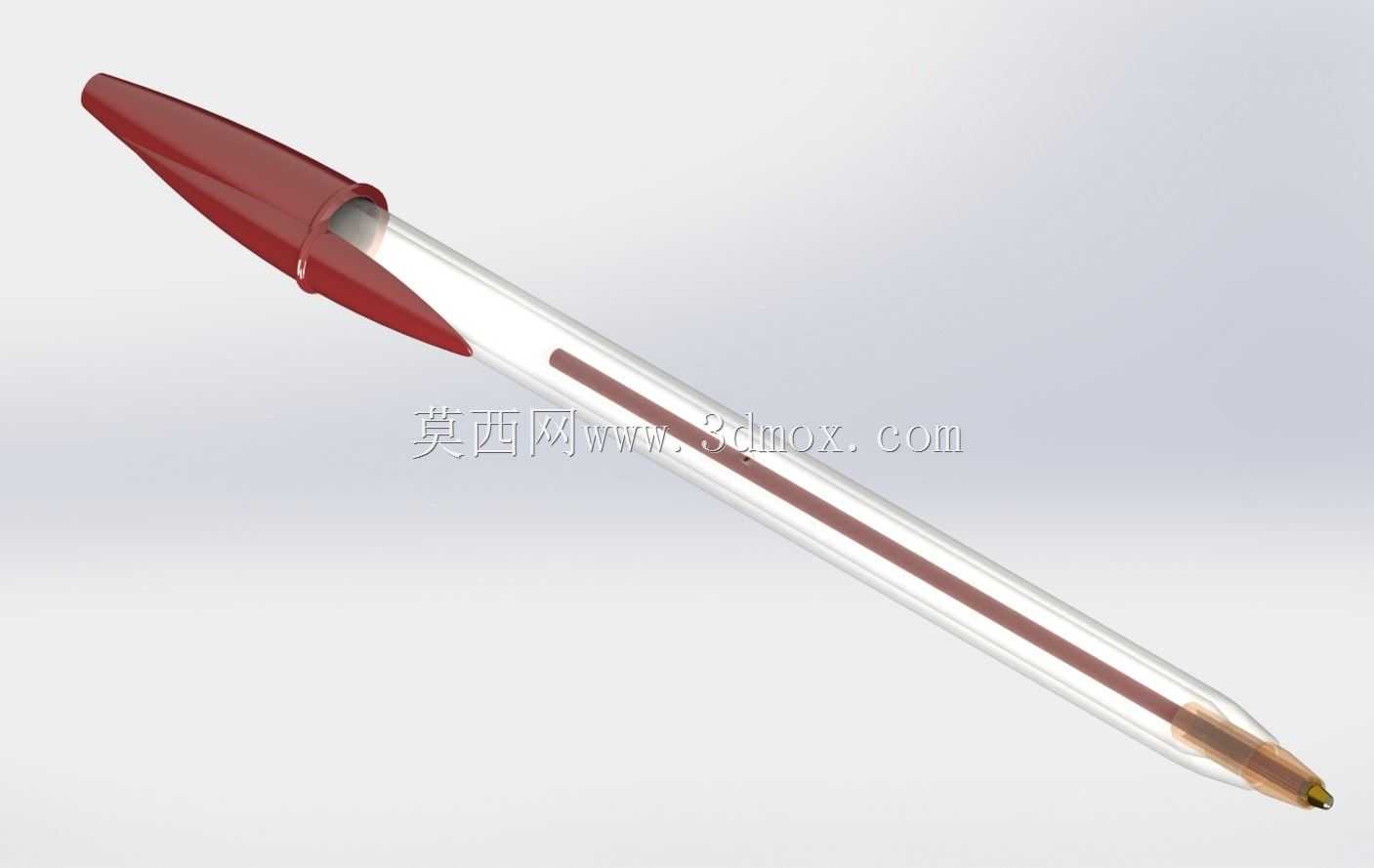

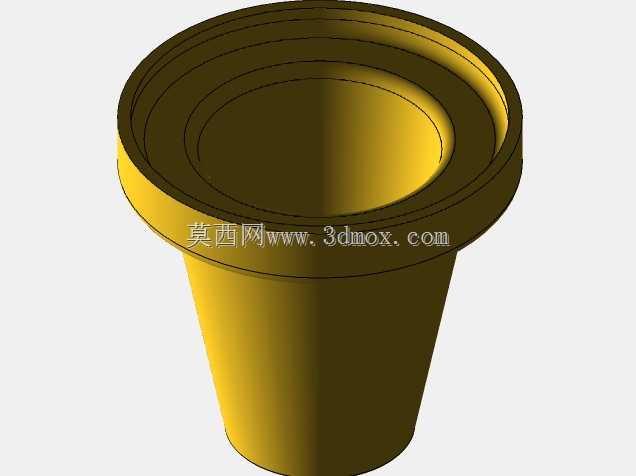

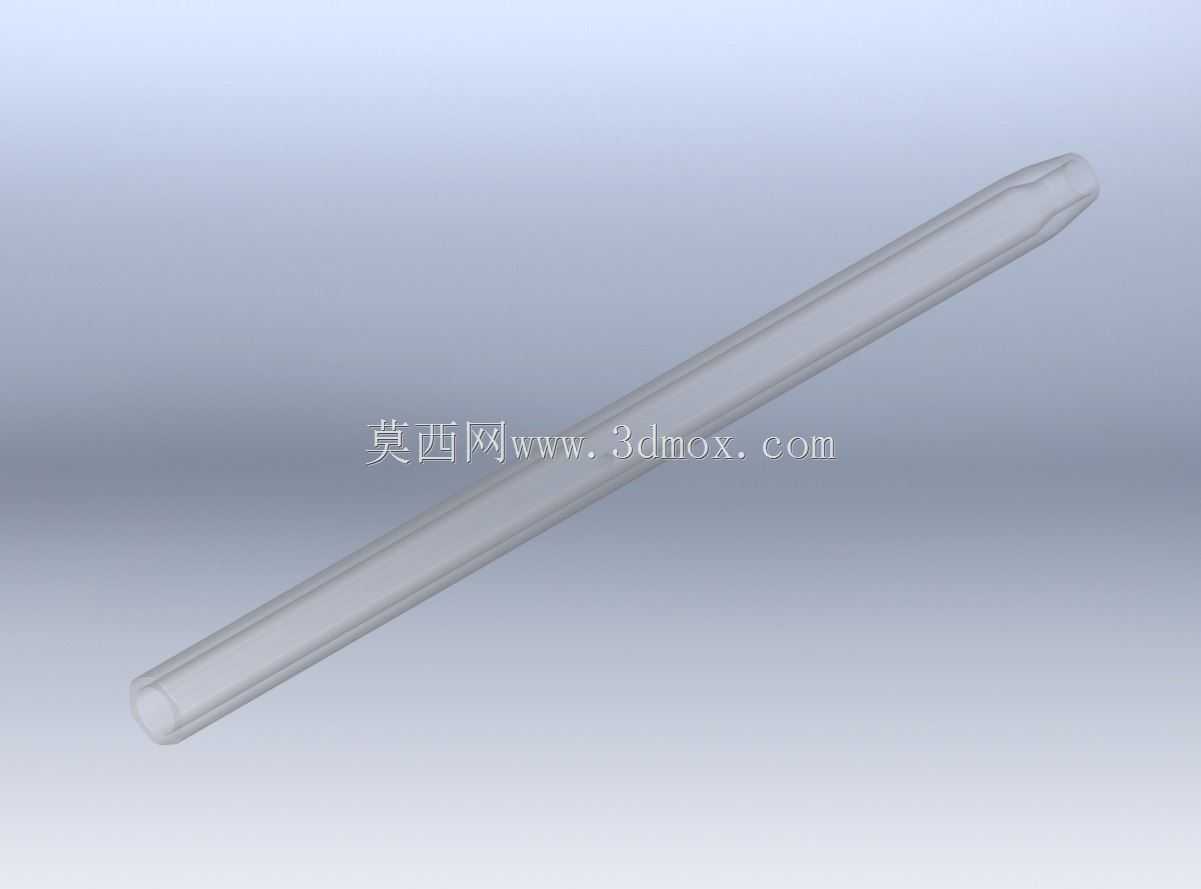

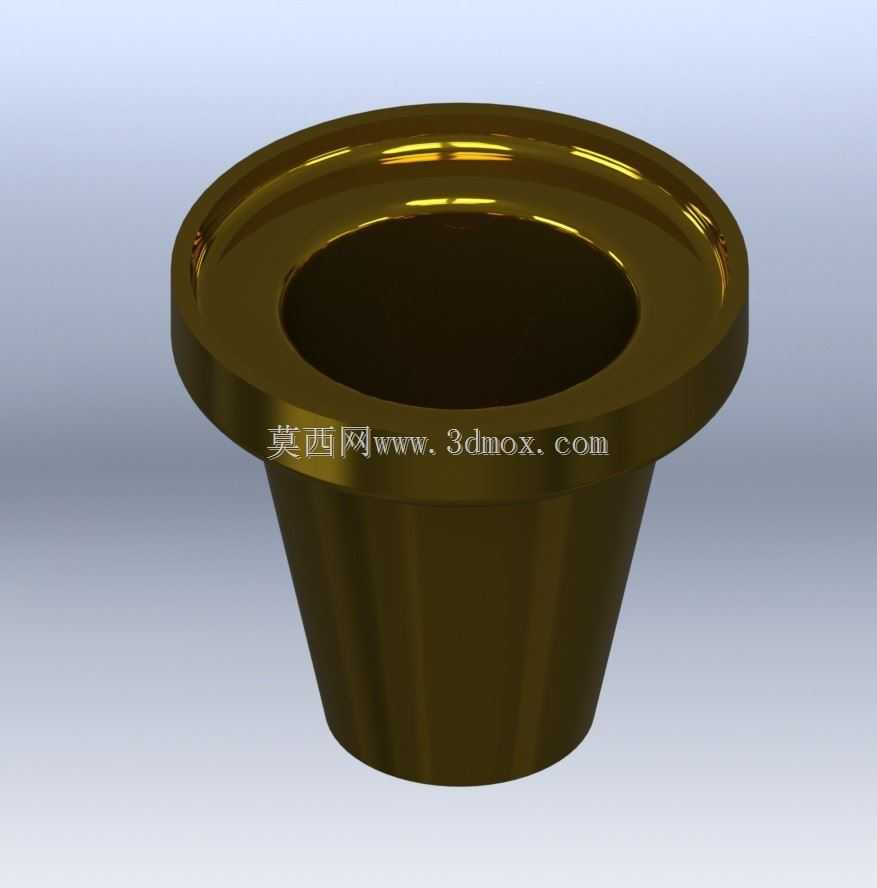

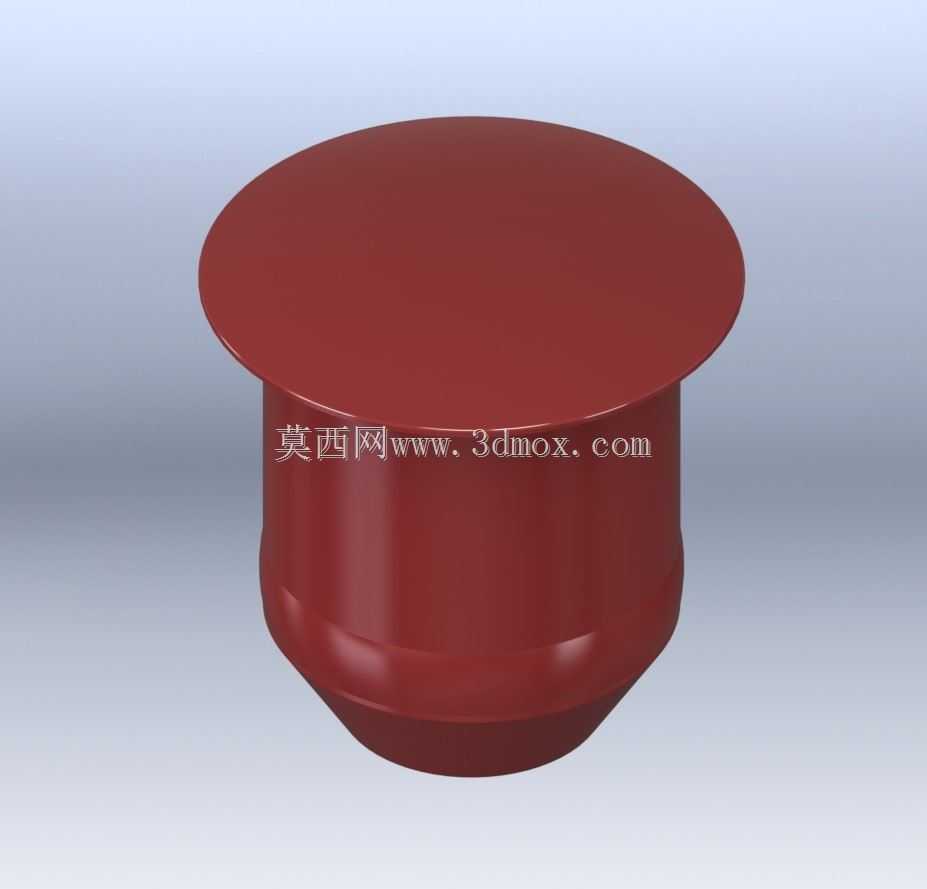

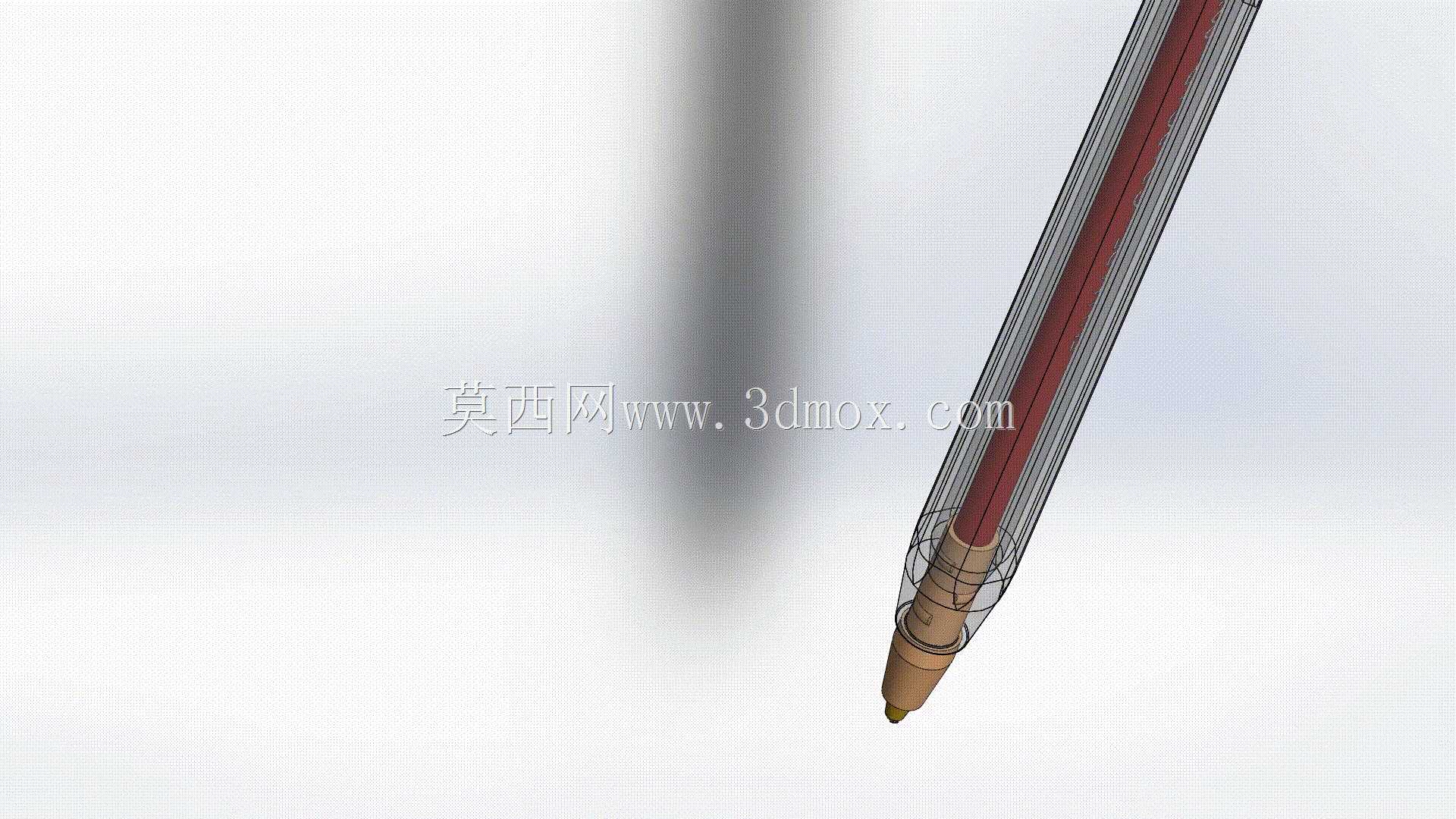

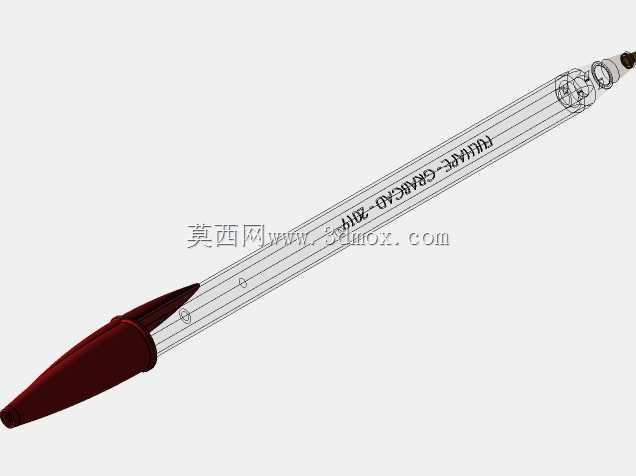

日常办公与教学场景中，塑料圆珠笔是消耗量极大的书写工具，这类产品的结构设计核心往往围绕装配效率、材料成本与书写稳定性三个核心维度展开，本次呈现的圆珠笔结构采用全塑料件为主的设计方案，仅笔尖滚珠、笔芯油墨管为非塑料部件，适配大规模注塑量产的工艺要求。从结构分层来看，笔杆采用半透明薄壁设计，壁厚控制在1.2mm左右，既可以直观观察内部笔芯的油墨剩余量，也能减少PP塑料的原料用量，笔杆内壁设置有三条轴向定位筋，筋高0.3mm，与标准通用笔芯的外壁形成间隙配合，避免笔芯在笔杆内部晃动产生异响，同时定位筋的导向作用可以让笔芯更换时的插拔动作更顺畅，无需额外的笔芯固定套结构，减少一个装配零件。笔尖位置采用锥形过渡结构，与笔杆采用卡扣式连接，卡扣配合量设置为0.15mm，装配时无需粘接或超声焊接，工人手工按压即可完成组装，单支笔的装配工序可压缩至2步，适配流水线快速装配的生产节奏，笔尖内孔与笔芯笔头的配合间隙控制在0.1mm，既可以给笔芯提供径向支撑，避免书写时笔头偏斜导致的出墨不畅，也不会因为间隙过小卡住笔芯，影响按动或插拔替换的动作。笔帽部分采用与笔杆同材质的塑料设计，内部设置有环形密封筋，扣合后可以包裹住笔尖位置，减少油墨中溶剂的挥发，延长笔的存放保质期，笔夹位置与笔帽采用一体化注塑成型，省去了额外装配金属笔夹的工序，笔夹的弹性变形量设计为3mm，满足夹在笔记本、衣物口袋上的使用需求，反复弯折100次以上不会出现断裂问题。从安装边界来看，整笔装配完成后的总长度控制在140mm，最大直径10mm，适配市面上常规的笔袋、笔筒收纳尺寸，笔杆外表面做细微的磨砂纹理处理，握持位置没有额外的防滑软胶套，依靠塑料表面的细微粗糙度提升握持摩擦力，进一步压缩材料与装配成本，这类结构的圆珠笔单支材料成本可控制在极低区间，适合作为一次性促销赠品、办公批量采购耗材、考场统一配发书写工具使用，结构上没有易损的小零件，正常使用情况下不会出现零件脱落的问题，即使笔芯油墨耗尽，也可以替换通用规格的标准笔芯重复使用，兼顾了低成本与实用性的平衡。设计过程中特意规避了需要侧抽芯的复杂模具结构，所有零件的注塑模具都采用简单的两板模结构，进胶点设置在零件非外观面，浇口残留可以在装配时被相邻零件遮挡，不需要额外的剪浇口、打磨工序，进一步压低生产环节的加工成本，同时零件的脱模斜度统一设置为1度，避免注塑生产时出现粘模、顶白的问题，提升量产时的良率。
