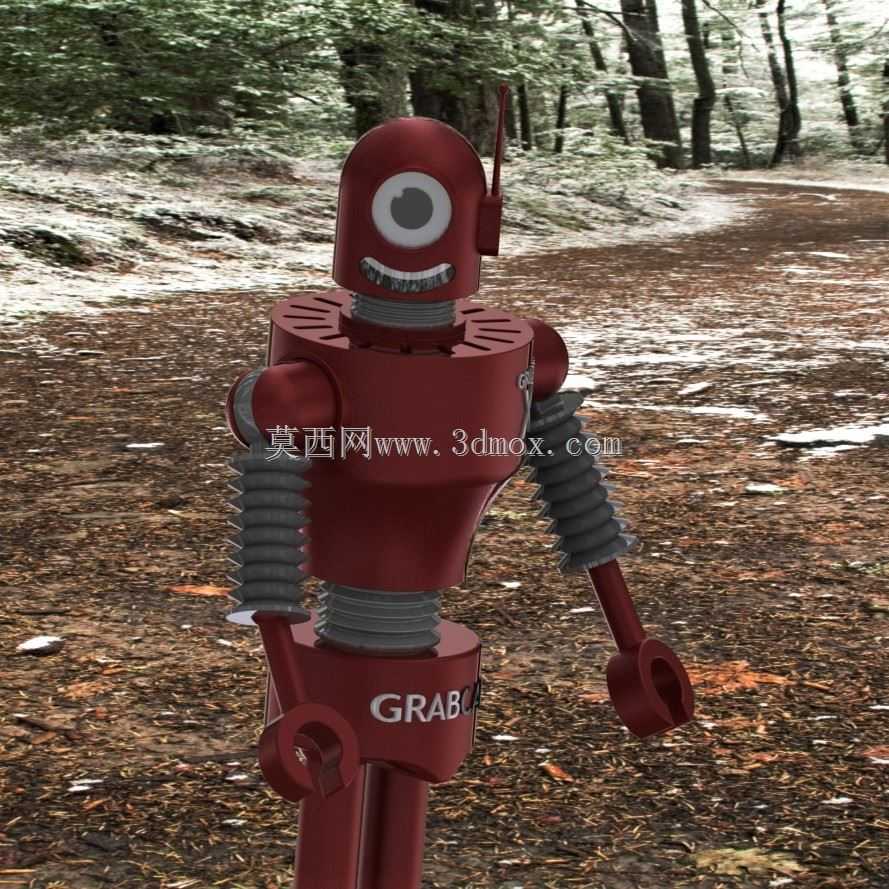

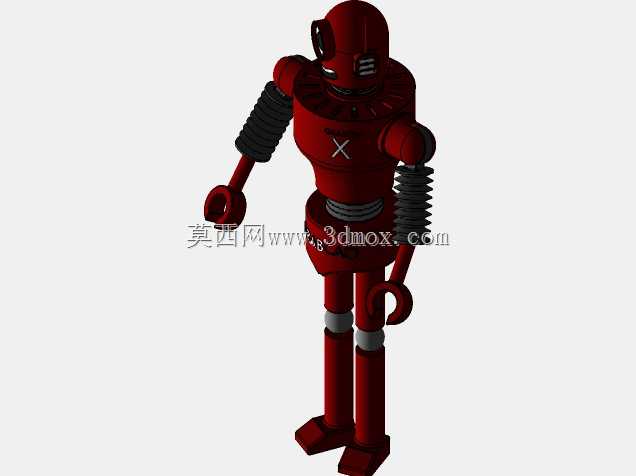

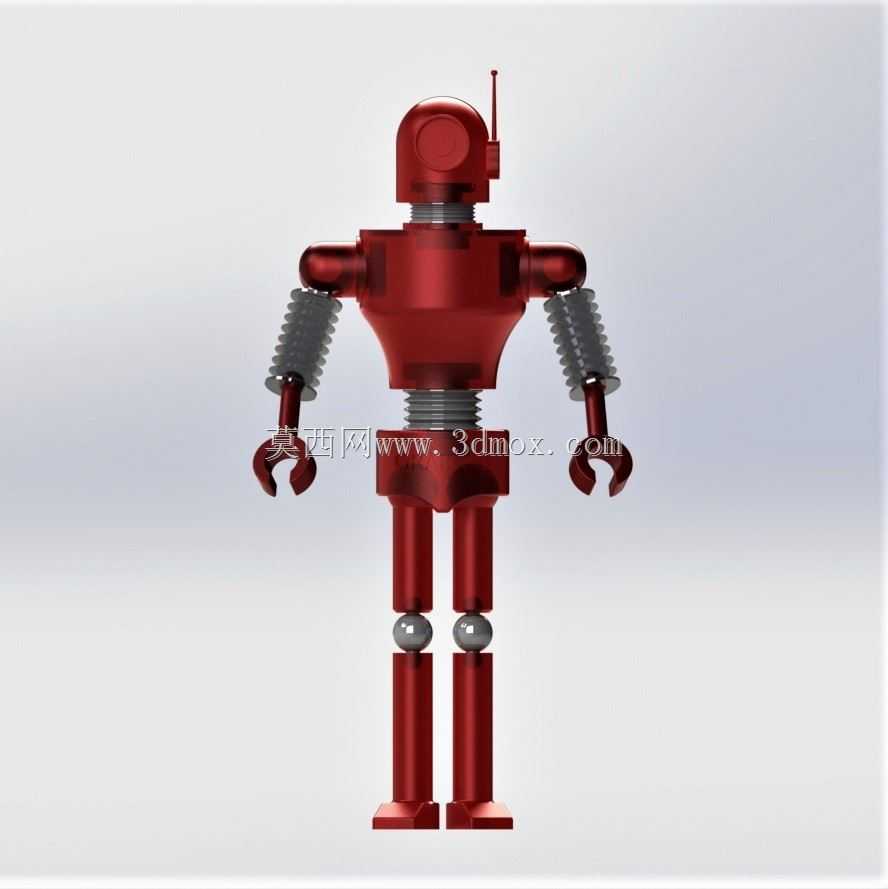

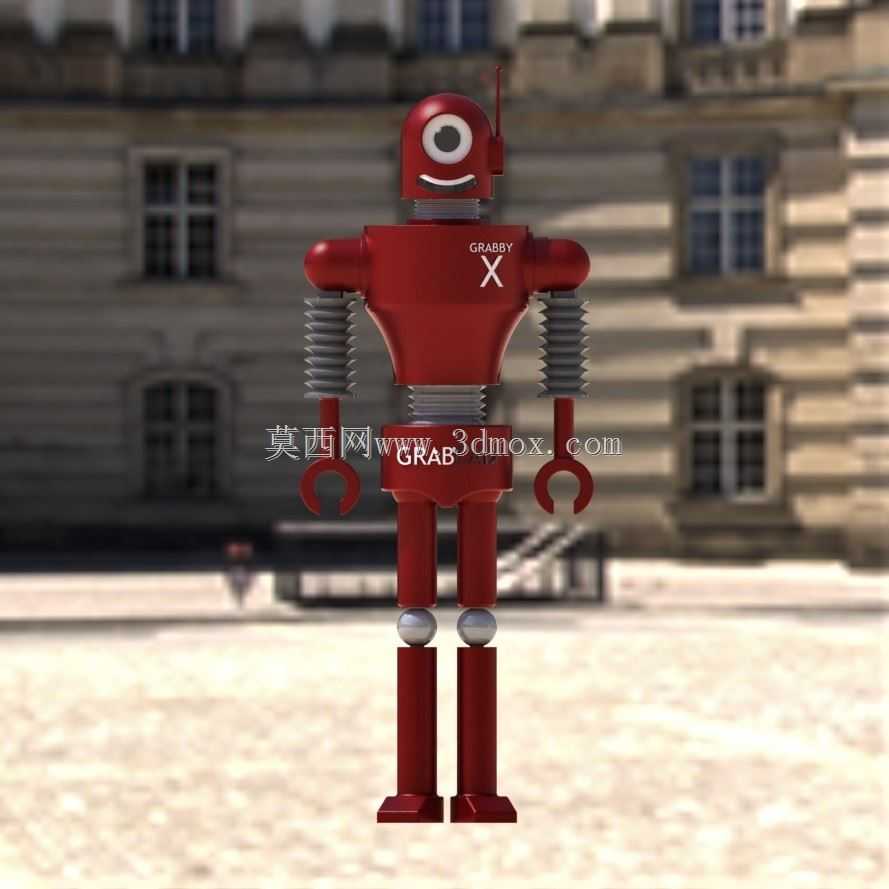

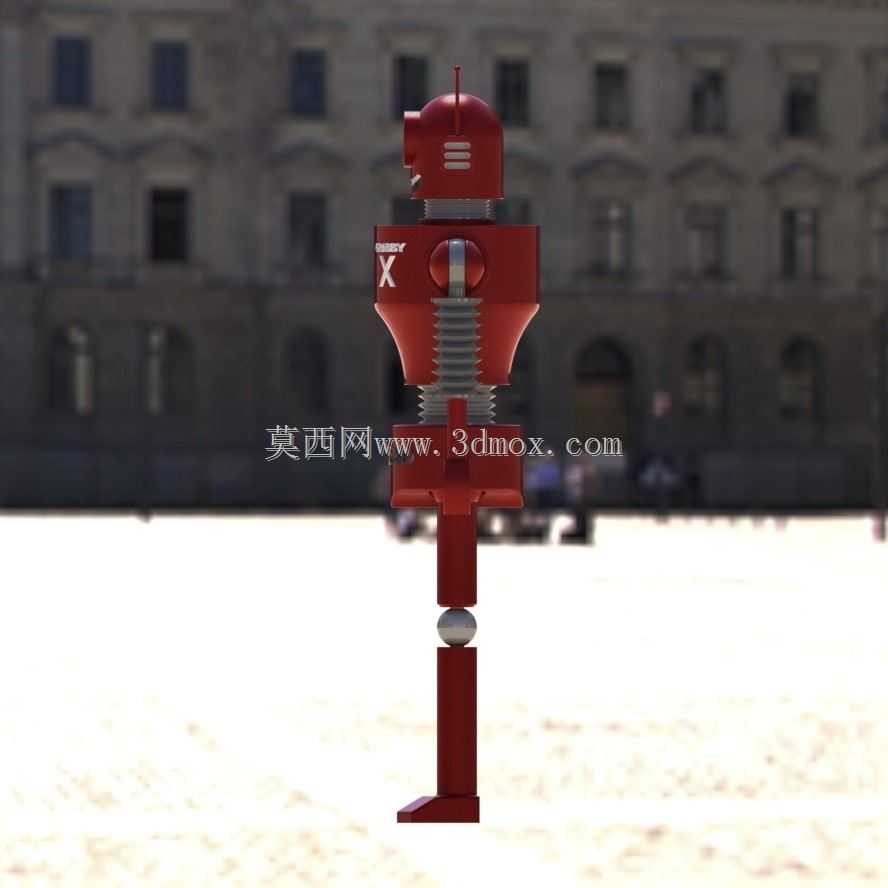

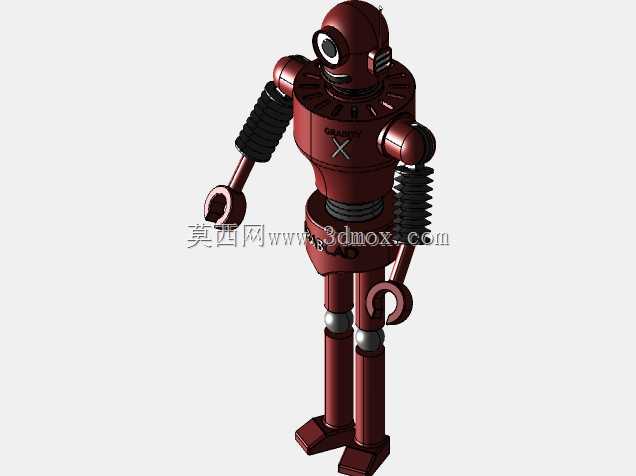

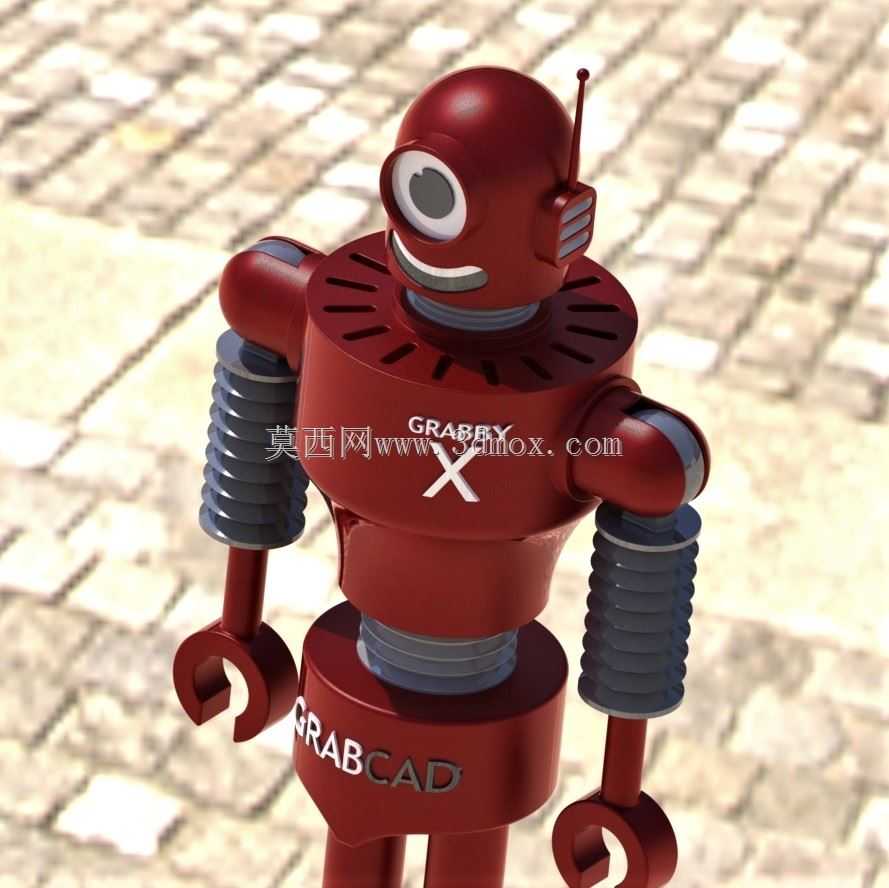

复古单眼卡通机器人形象结构设计

　　这款拟人化机械形象的结构设计，最初的构思方向是打造具备复古未来主义质感的展示类机械载体，区别于常规工业机器人的硬朗功能化造型，整体采用圆润的柱段式肢体拆分逻辑，兼顾视觉辨识度与结构可动性的平衡。从实际应用场景来看，这类结构既可以作为科技展会的互动展示摆件，也可拆解为模块化组件用于青少年机械科普教具，还能作为潮玩手办的结构原型，适配不同场景下的展示、交互、教学需求。

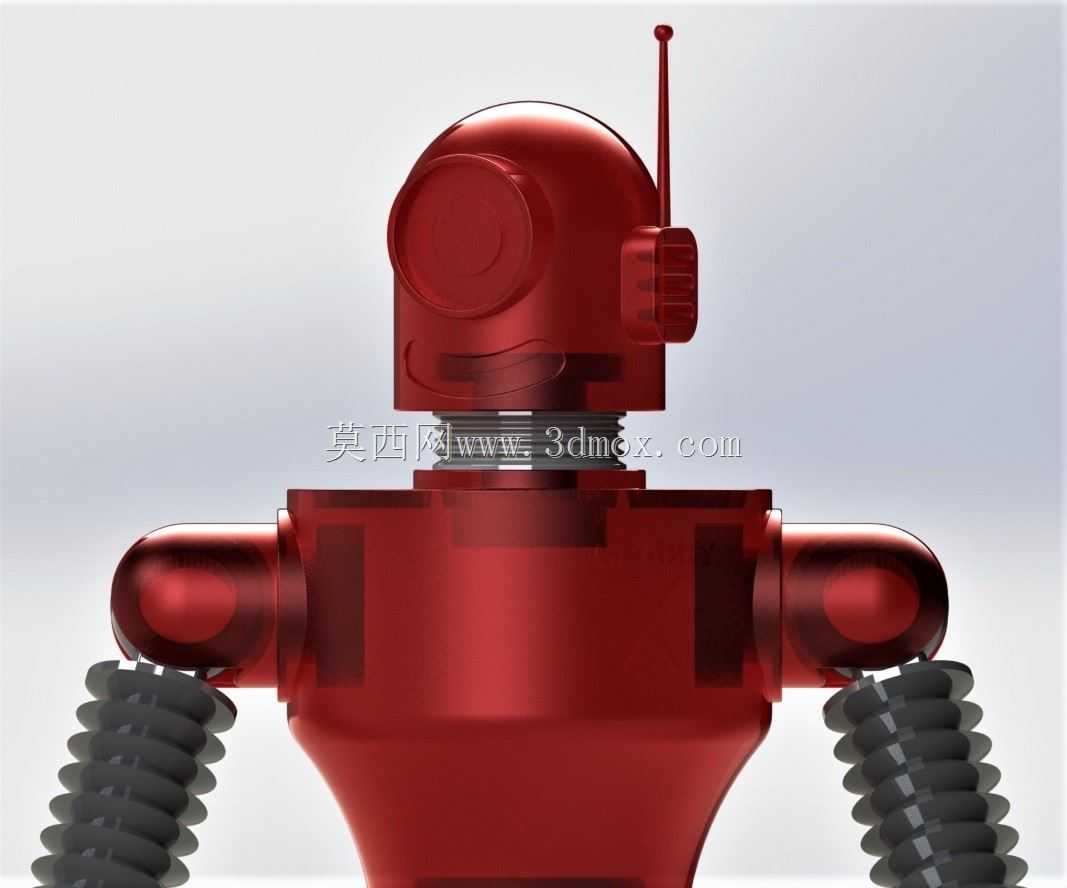

　　在功能特性的设计上，整体结构采用分段式铰接思路，头部为单眼视窗集成模块，内置的圆形视窗区域可预留传感元件安装位，若作为互动展示用途，可在该位置嵌入红外感应、视觉识别模组，实现动作触发、表情反馈等交互功能；头部顶端的细杆结构可作为天线延伸件，适配无线通讯模块的信号传输需求，避免金属壳体对信号的屏蔽影响。躯干部分采用一体化舱段式设计，正面预留的标识区域可根据使用场景替换不同的功能铭牌、品牌标识，躯干内部为中空腔体，可容纳控制电路板、供电电池等核心组件，腔体侧壁做了加厚筋位处理，避免肢体铰接处的应力集中导致壳体变形。

　　上肢结构采用弹簧阻尼式连接设计，大臂与躯干的衔接处采用球铰结构，可实现多维度的摆动调整，小臂段采用外露的弹簧结构作为视觉装饰同时，也可作为弹性缓冲结构，当肢体受到外力碰撞时可通过弹簧形变吸收冲击力，避免铰接结构断裂；手部采用C型开口的钩爪结构，没有设计复杂的多指关节，一方面是契合复古机器人的简约视觉风格，另一方面这种结构可直接挂载轻质展示配件、科普标识牌，无需额外设计夹持驱动结构，降低整体装配复杂度。

　　下肢部分采用等径柱段式设计，大腿与小腿的衔接处采用球形万向节连接，可实现小幅度的姿态调整，脚部为平底加宽结构，支撑面的直径大于下肢柱段的1.5倍，无需额外固定结构即可保证直立状态下的稳定性，经重心校核，整体结构的重心投影完全落在脚部支撑面范围内，即使在15度的倾斜台面上也不会发生侧翻。

　　从设计思路的落地细节来看，所有外露的铰接衔接处都做了圆弧过渡处理，没有尖锐棱角，若作为科普教具使用可避免划伤风险；所有柱段结构的壁厚统一设置为2mm，适配3D打印、注塑加工等不同的加工工艺，无需针对工艺调整壁厚参数；肢体的拆分界面都设置在视觉非重点区域，比如大腿与小腿的衔接处设置在银色装饰环的位置，装配后拼接缝隙可被装饰环完全遮挡，保证外观的整体性。

　　关于外形尺寸与安装边界，整体直立状态下的高度控制在320mm左右，肩宽为140mm，前后方向的最大厚度为100mm，若作为桌面摆件使用，仅需要占用直径160mm的圆形放置区域即可；所有铰接处的转动角度都做了机械限位，头部左右转动角度限制在正负45度，上肢前后摆动角度限制在正负60度，避免转动角度过大拉扯内部走线；躯干背部预留了可拆卸的检修盖板，无需完全拆解整体结构即可更换内部的电池、电路板组件，后期维护的操作空间充足。

　　在结构细节的校核上，针对弹簧连接的上肢段做了反复的拉力测试，选用的弹簧刚度为0.2N/mm，正常摆动过程中不会出现弹簧松脱或形变过度的问题；脚部的平底结构做了0.5mm的内凹处理，可粘贴防滑硅胶垫，进一步提升放置时的摩擦力，即使在光滑的玻璃台面也不会出现滑移；所有零部件的连接都采用卡扣加少量螺丝的固定方式，没有采用胶粘结构，方便后期拆解更换损坏的部件，单个肢体部件的重量控制在50g以内，整体总重量不超过800g，搬运和移动都较为便捷。
