CNC机床对称度与加工精度测试试件

　　在数控加工车间的日常设备运维与新机验收环节，这类测试试件是不可或缺的工艺验证载体，它不需要承担实际工业产品的工况载荷，核心作用是通过一次装夹后的完整加工，快速暴露机床在多轴联动、反向间隙、重复定位、对称度控制上的隐性问题。很多车间调试新购入的立式加工中心，或者完成主轴维修、丝杠间隙补偿、导轨精度校准之后，不会直接上线加工批量订单工件，往往会先加工这类结构特征集中的测试件，避免首件批量报废带来的材料与工时损失。

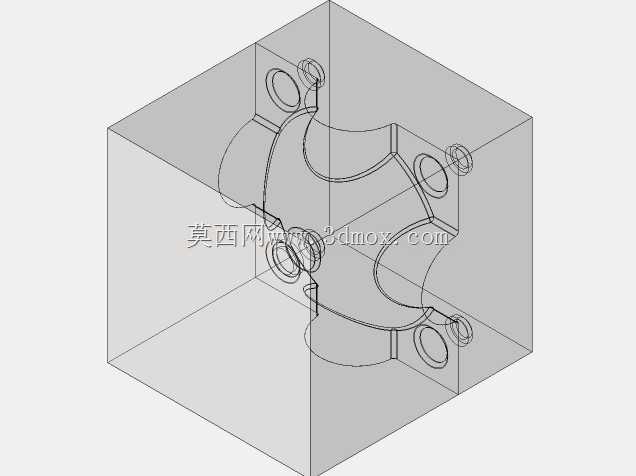

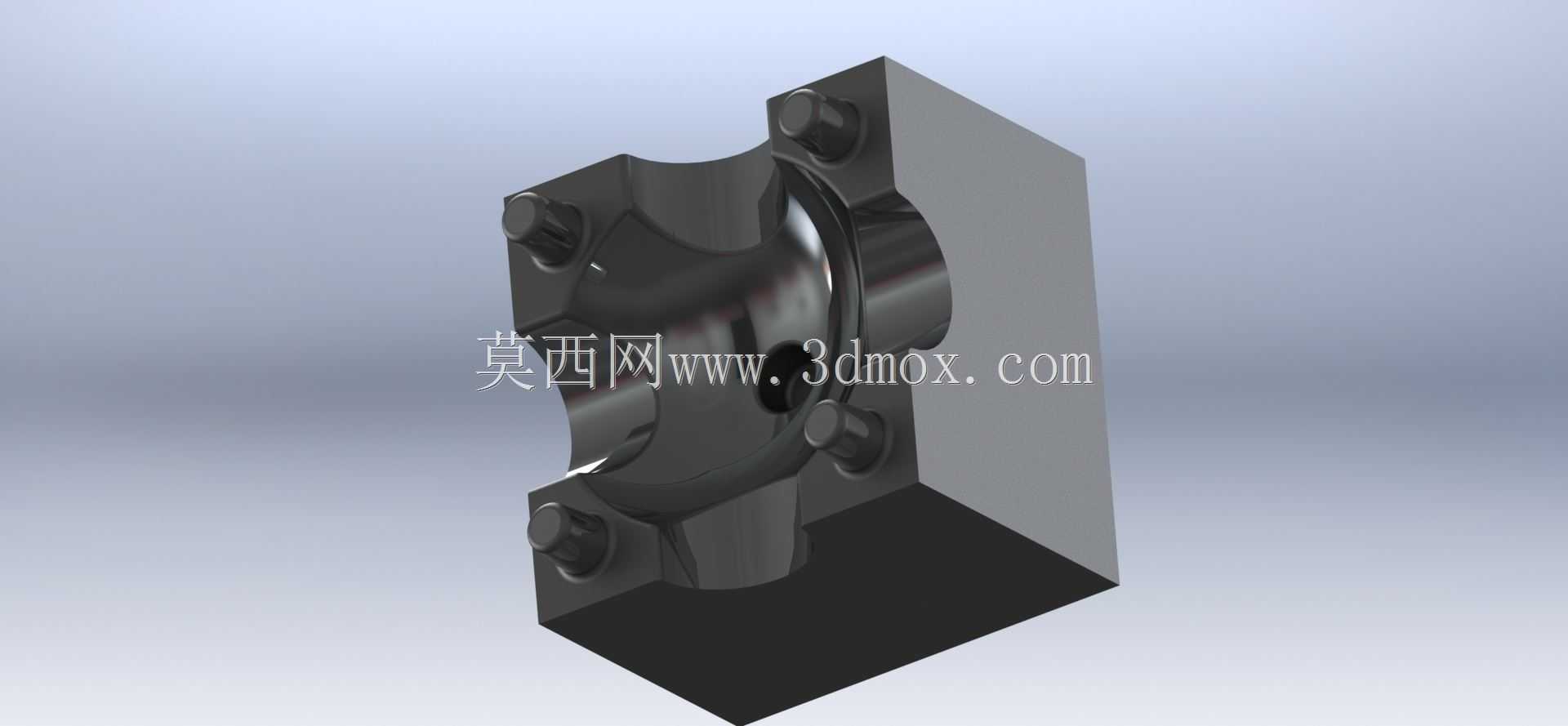

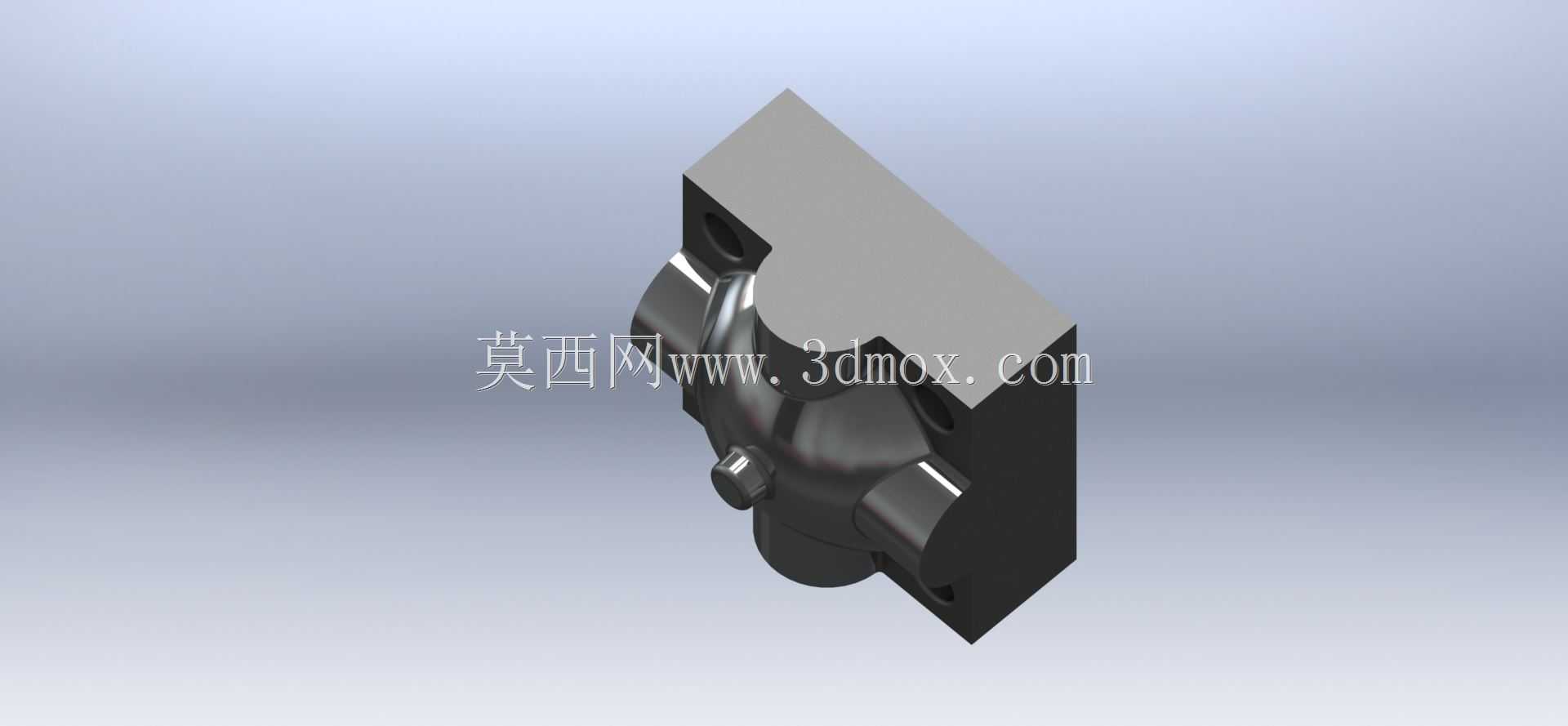

　　从结构设计来看，这个试件没有冗余的工艺结构，所有特征都围绕精度检测目标设置：基座部分采用带安装孔的方块结构，加工时可以直接通过压板固定在机床工作台的T型槽上，装夹基准面的平面度要求控制在0.01mm以内，保证测试过程不会因为装夹变形引入额外误差。基座上方的异形曲面与对称分布的凸台、凹槽结构，分别对应不同的精度检测维度：两侧对称分布的圆弧凸台，用来验证X轴双向进给的定位精度与对称度，加工完成后通过测量两侧凸台相对于中心基准的尺寸偏差，就能直接判断机床丝杠反向间隙补偿是否到位，以及两轴联动插补时的跟随误差是否在允许范围内；中间的过渡曲面与沉孔结构，用来验证三轴联动时的曲面加工光洁度与轮廓度，能直观反映主轴跳动、刀具夹持刚性对加工表面质量的影响；侧面分布的小直径凸柱与槽位，则用来验证小进给量下的机床爬行问题，很多机床在低速进给时导轨阻尼不匹配，加工这类小特征时会出现明显的刀纹振痕，通过试件表面质量就能直接排查问题。

　　实际使用时，这个试件的加工工艺也有明确的规范要求：一般采用硬质合金立铣刀完成粗精加工，粗加工留0.2mm的精加工余量，精加工时采用恒定进给速度与主轴转速，全程不换刀、不重新装夹，从毛坯方料到成品一次加工完成，避免换刀误差与二次装夹误差干扰测试结果。加工完成后不需要复杂的三坐标检测，车间里常用的游标卡尺、千分尺、百分表配合标准检具，就能完成大部分精度项的检测：测量两侧凸台的中心距偏差、对称面的尺寸差，就能快速得出机床的对称度加工能力；观察曲面表面的刀纹均匀度，就能判断主轴的动平衡状态与伺服轴的响应匹配度；检查各直角棱边的清角效果，就能验证机床的定位精度是否存在过切或者欠切问题。

　　从安装边界来看，这个试件的基座尺寸适配常规加工中心的工作台装夹范围，不需要专用夹具，普通压板就能完成固定，整体加工时长控制在半小时以内，不管是日常班前的设备精度点检，还是设备大修后的精度验证，都能快速完成测试，不会占用过多的生产台时。很多操机师傅会把自己加工的这类测试件保留在工具柜里，每次更换新刀具、调整切削参数之后，先在试件的余料位置试切一小段，确认刀具磨损情况与参数匹配度之后再正式加工产品件，这类小技巧能大幅降低批量加工的废品率。

　　不同于复杂的标准精度测试块，这个试件的结构更贴合车间实际加工的常见特征，没有刻意设计极端难加工的结构，检测结果更能反映机床加工常规零件时的真实精度状态，不会出现标准试块加工精度合格，但实际加工产品件时精度超差的错位问题。它的所有特征都对应实际生产中常见的加工场景：对称凸台对应箱体类零件的轴承位加工，曲面特征对应模具型腔的曲面加工，小槽位对应零件的密封槽、让位槽加工，测试得出的精度数据可以直接用来指导实际生产的参数设置，实用性远高于单纯的精度校准样件。
