便携卡钳配套橡胶收纳存放盒结构设计

　　在机加工现场、计量检测室以及外出上门测绘的作业场景中，卡钳作为常用的尺寸比对、粗测量具，其存放防护一直是容易被忽略的细节。日常作业里，卡钳如果随意放置在工具包、工作台面，很容易因为磕碰导致测量爪变形、贴合面磨损，直接影响后续测量的精度稳定性，尤其是带表或数显类的卡钳，外露的测量面一旦受损，维修校准成本远高于配套防护件的投入。这次设计的橡胶收纳盒，核心就是针对便携场景下的卡钳防护需求做的适配结构。

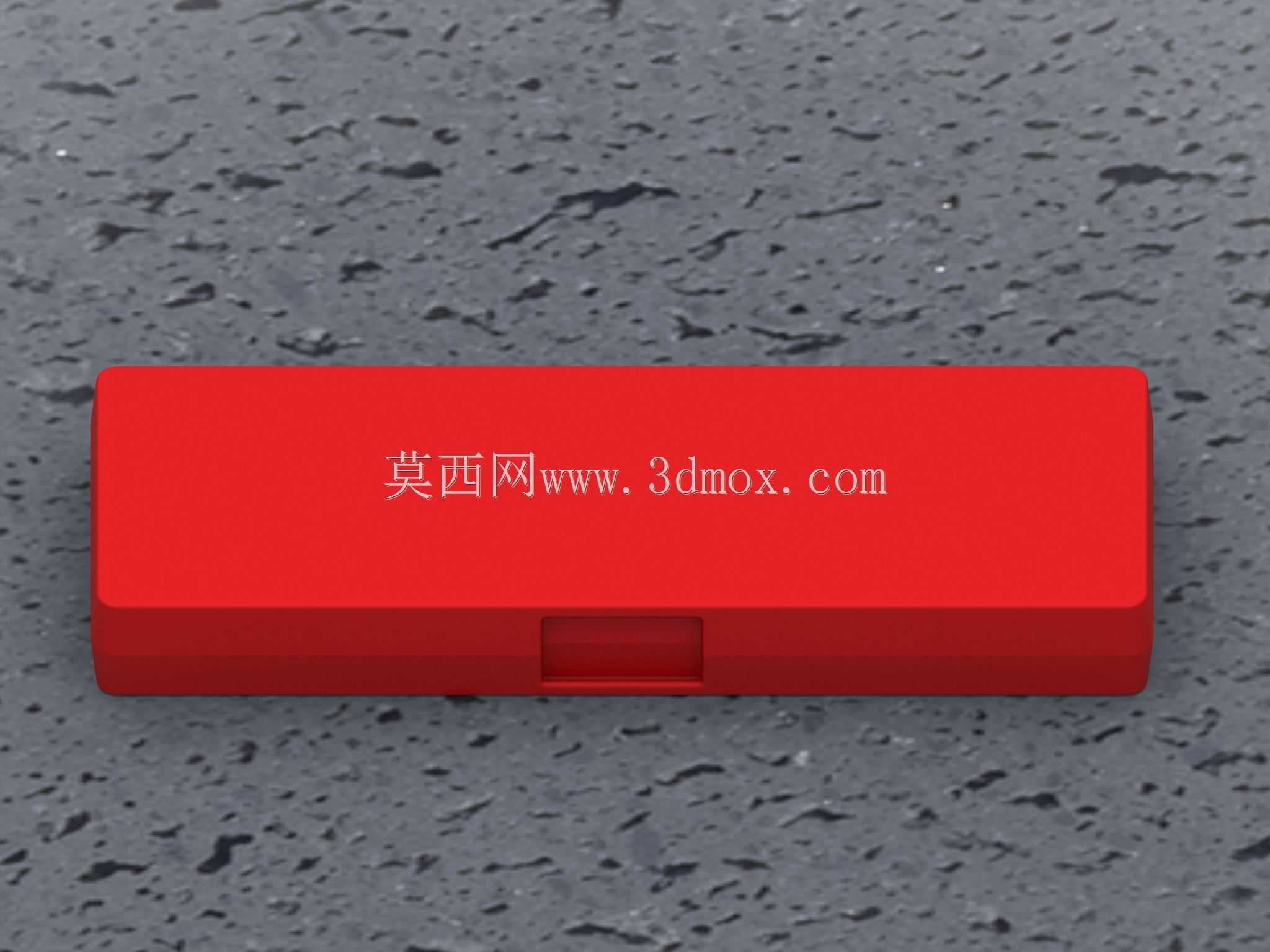

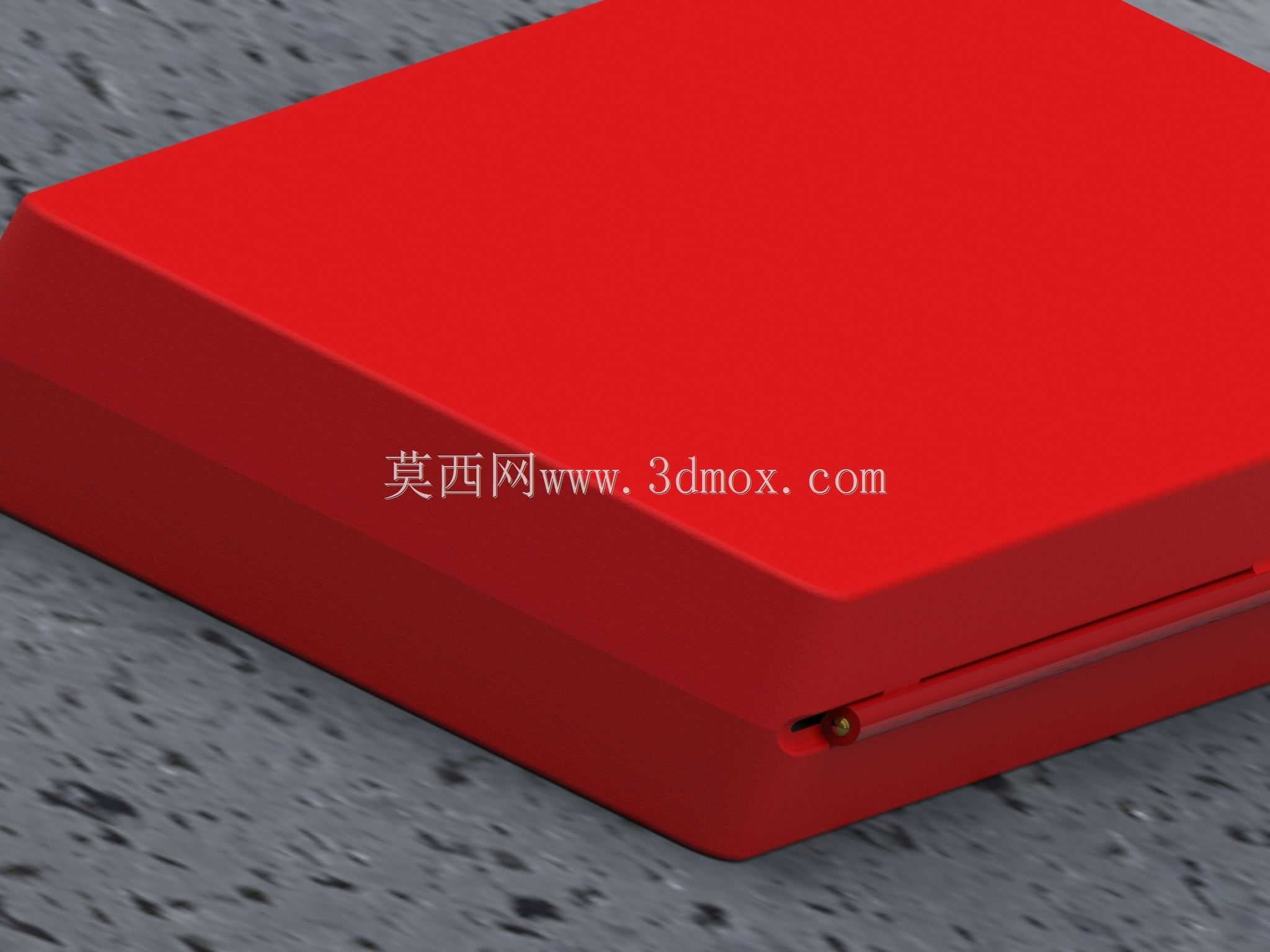

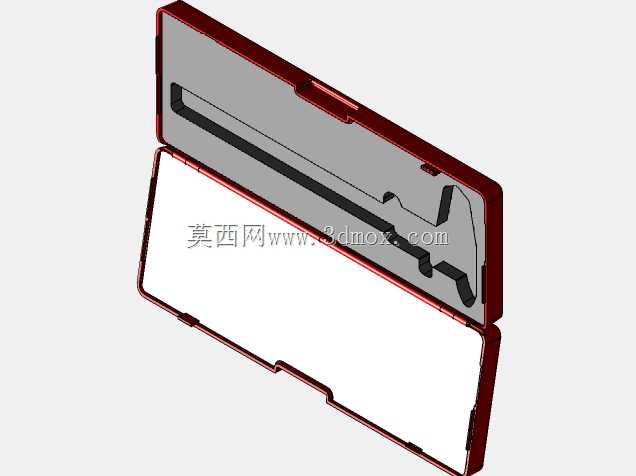

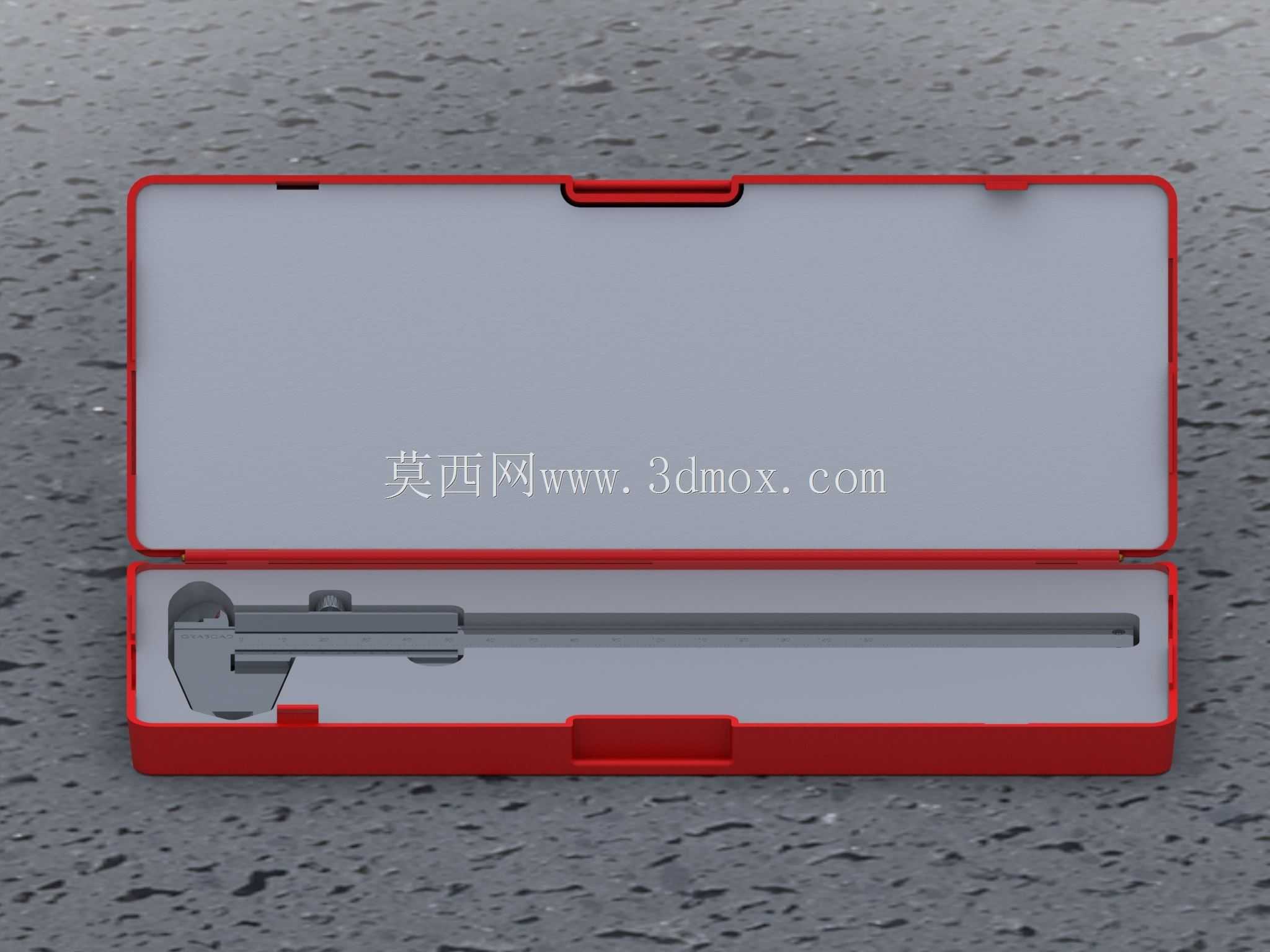

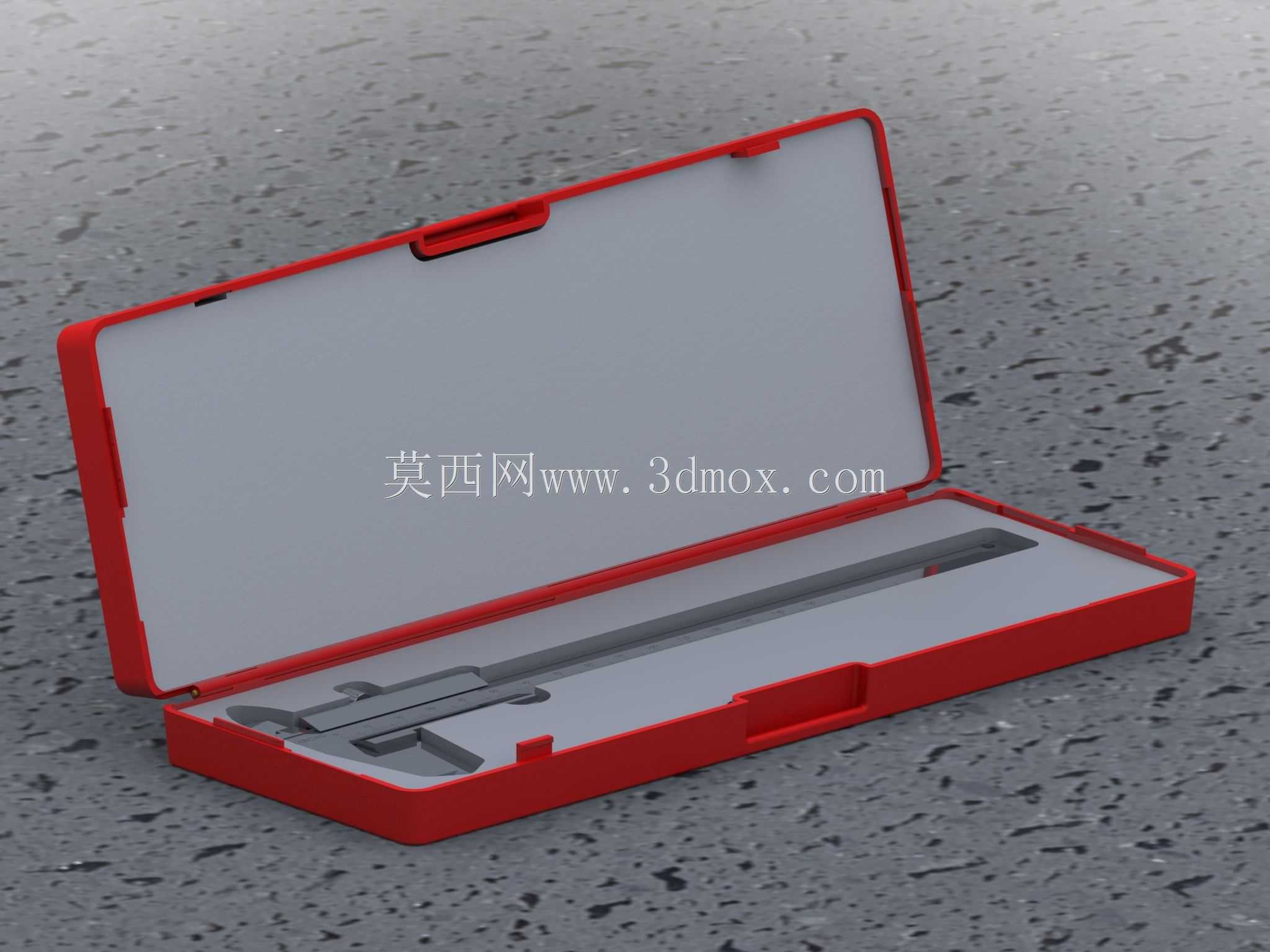

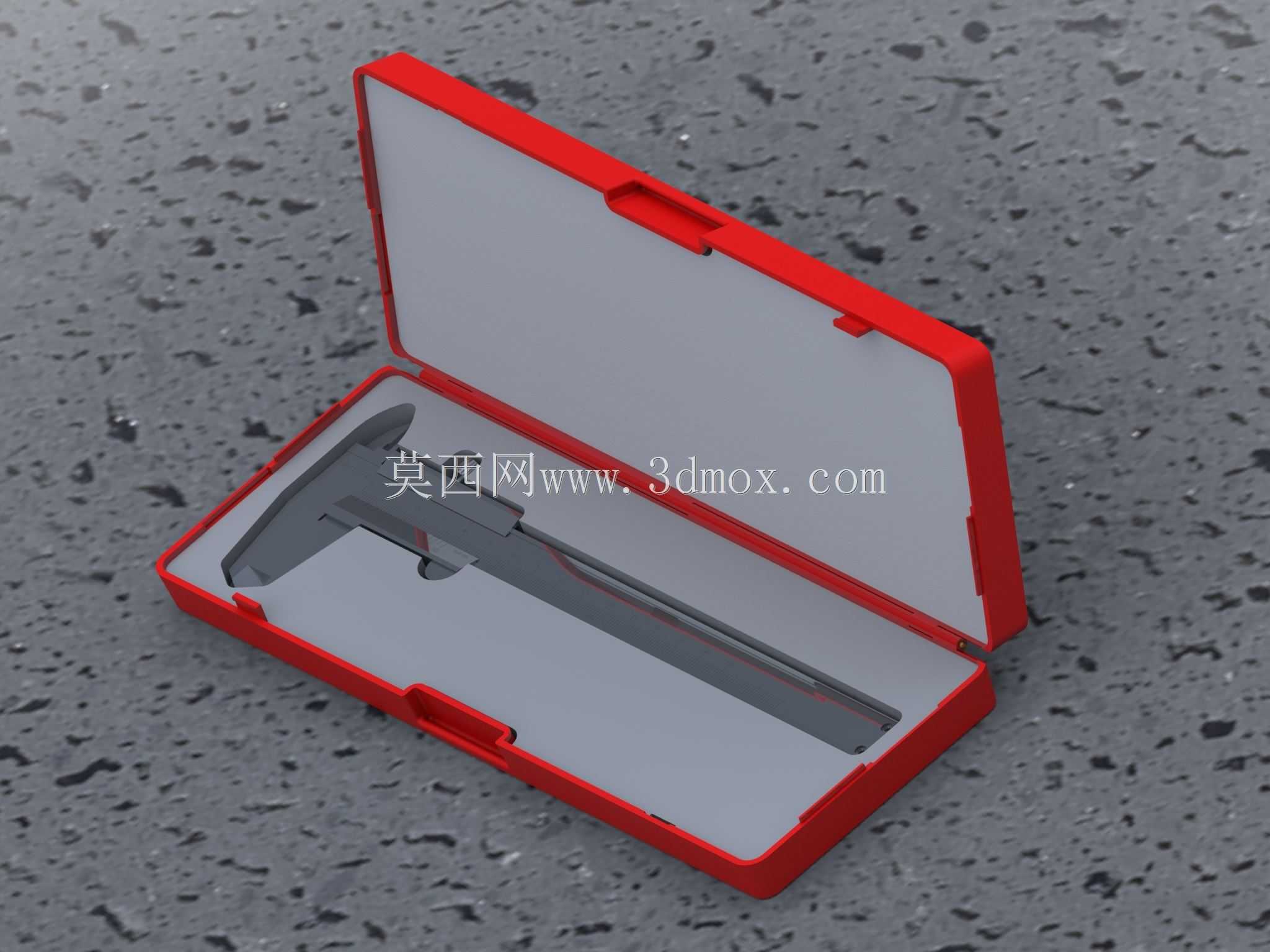

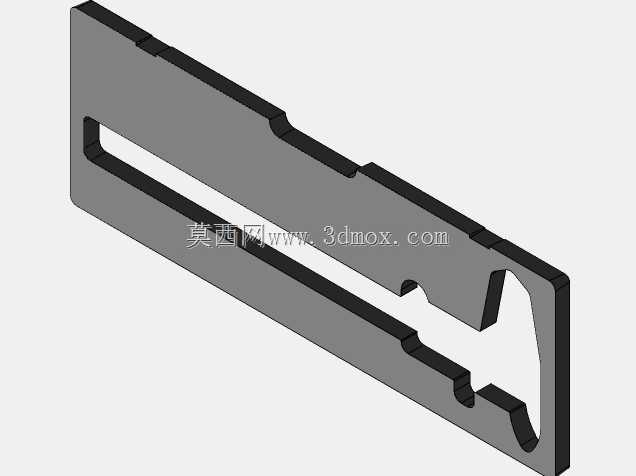

　　从实际使用场景出发，这个收纳盒首先要满足单手取放的操作逻辑，现场作业人员往往戴着手套，或是手上沾有切削液、金属碎屑，过于复杂的锁扣结构反而会降低使用意愿，所以整体采用了一体成型的橡胶翻盖结构，盒体与上盖通过同材质的柔性连接带相连，不需要额外加装金属合页或者塑料卡扣，避免了小零件脱落丢失的问题。盒体内部的型腔完全贴合卡钳的外轮廓，放置后卡钳不会在盒内晃动，尤其是测量爪的位置做了局部加厚的缓冲筋，哪怕收纳盒从1.2米左右的工作台高度意外掉落，内部的卡钳也不会因为冲击出现测量面错位的情况。

　　设计过程中没有采用硬质塑料作为主体材料，主要是考虑到现场作业的复杂环境，硬质壳在低温环境下容易脆裂，而且和金属卡钳碰撞会产生异响，甚至刮花卡钳的表面涂层。选用的橡胶材质硬度控制在邵氏A55-60度区间，既保证了盒体有足够的支撑性，不会因为轻微挤压就变形压到内部的卡钳，又能提供足够的缓冲性能，同时橡胶表面的摩擦力大，放在倾斜的机床台面、工具箱上层时不容易滑落。盒体的闭合处做了一圈凸起的密封筋，合上之后可以阻挡日常的金属碎屑、切削液飞溅进入盒内，避免卡钳的测量面被碎屑刮花，或是被切削液腐蚀生锈，当然这个密封等级不支持浸水防护，完全匹配车间日常使用的防护需求，不需要做过高的密封设计徒增成本和开合难度。

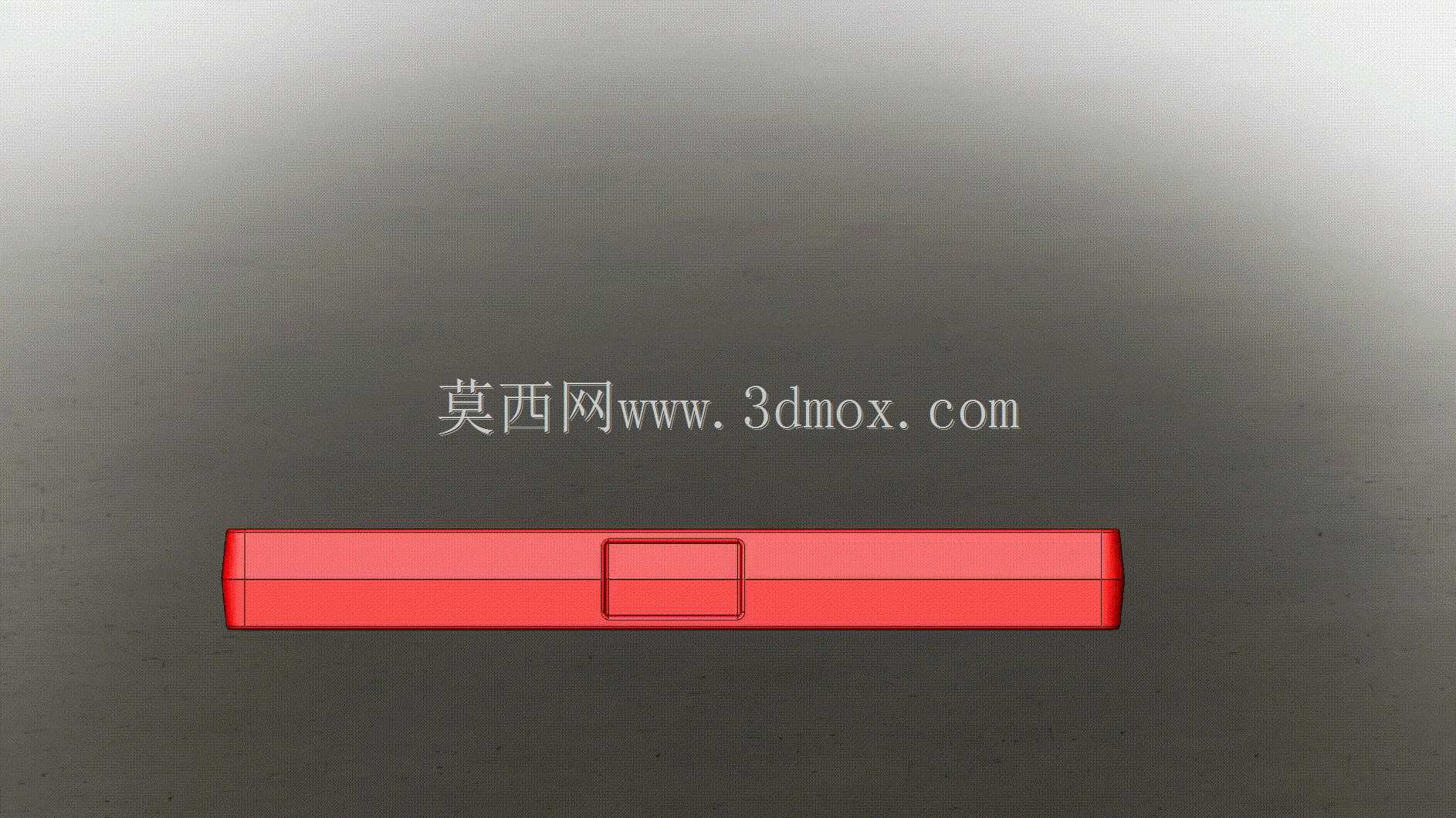

　　外形尺寸方面，整体做了扁平化的长条设计，长度刚好适配常用的0-150mm量程卡钳的总长，宽度控制在65mm，厚度28mm，这个尺寸可以轻松塞进大多数工装裤的侧袋，或是工具包的侧边插袋，不会占用过多的存储空间。盒体的外表面没有做多余的防滑纹路，只在翻盖的开启位置做了一个内凹的抠手位，戴劳保手套的时候也能轻松抠开上盖，抠手位的深度控制在8mm，不会因为凹陷过深积攒金属碎屑，日常清理的时候只需要对着压缩空气吹一下就能把缝隙里的杂物清理干净。

　　安装边界这块，这个收纳盒本身不需要额外的固定安装结构，不过在盒体的背面预留了2mm厚的平整安装面，如果有需要将收纳盒固定在工作台侧方、工具柜内壁的使用需求，可以直接用双面胶或是扎带穿过盒体两端预设的穿线孔进行固定，穿线孔做了圆角过渡，不会割伤扎带，也不会因为应力集中导致盒体开裂。盒体内部的型腔深度比卡钳的最大厚度多留了1mm的间隙，取放的时候不会因为橡胶的抱紧力过大导致卡钳难以抽出，同时这个间隙也能容纳一张擦拭卡钳用的无尘纸，方便每次使用完卡钳之后擦拭干净再放入盒内，避免残留的切削液长期留在盒内滋生霉菌、腐蚀卡钳表面。

　　从结构可靠性的角度考虑，整个盒体没有任何拼接结构，一体硫化成型，不存在粘接缝开裂的问题，反复开合的寿命可以达到万次以上，完全满足日常高频使用的需求。和市面上常见的帆布卡钳套相比，这种橡胶盒的支撑性更好，放在工具包里不会被其他工具挤压变形，防护性能远高于软质的布套；和硬质塑料盒相比，它的抗摔、抗冲击性能更好，低温环境下也不会变脆开裂，更适合生产现场的复杂作业环境。在实际的测绘外出作业时，把卡钳放在这个收纳盒里，不用再担心和其他扳手、螺丝刀等工具磕碰，拿取也很方便，不需要在工具包里翻找，能有效提升现场作业的效率。
